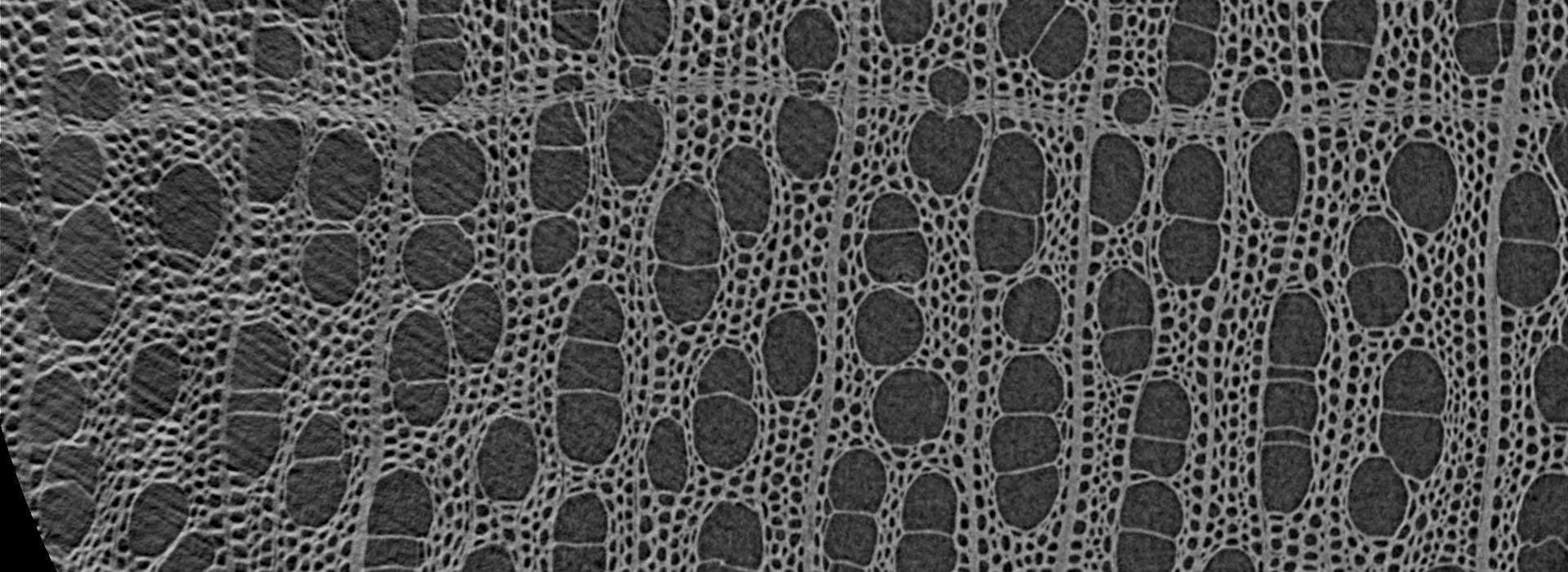

Analyse de matériaux par micro-tomographie

Analyse de la micro-structure — Inspection haute résolution

Visualisez l'intérieur de vos composants avec une très haute résolution (0,25 µm)

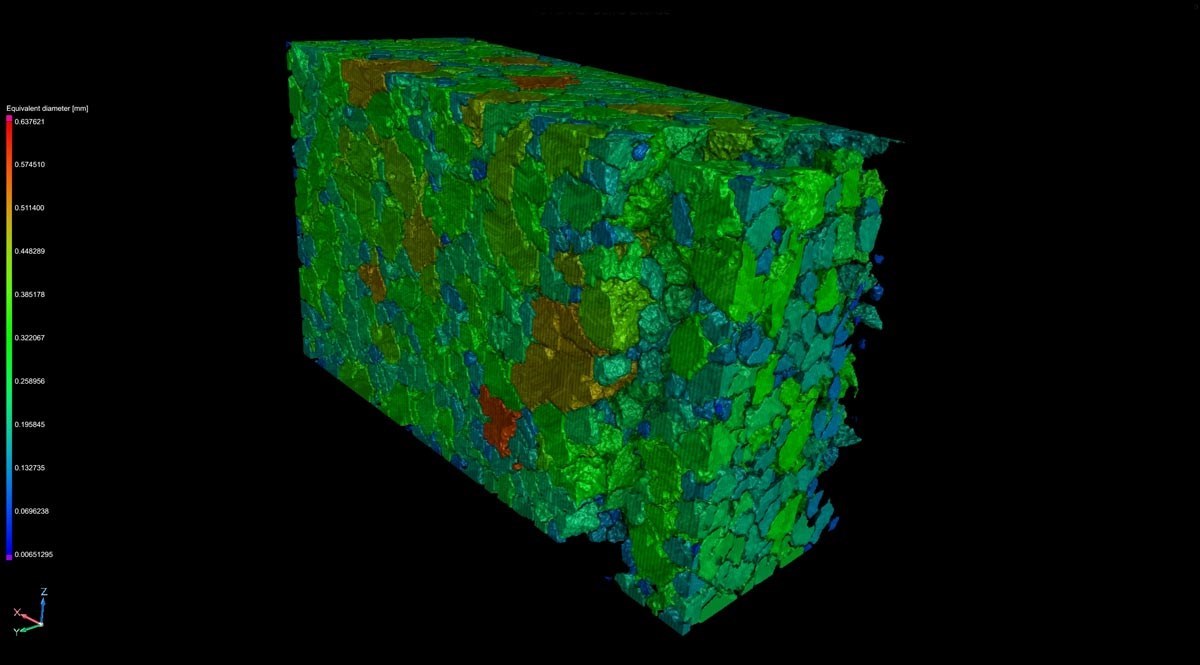

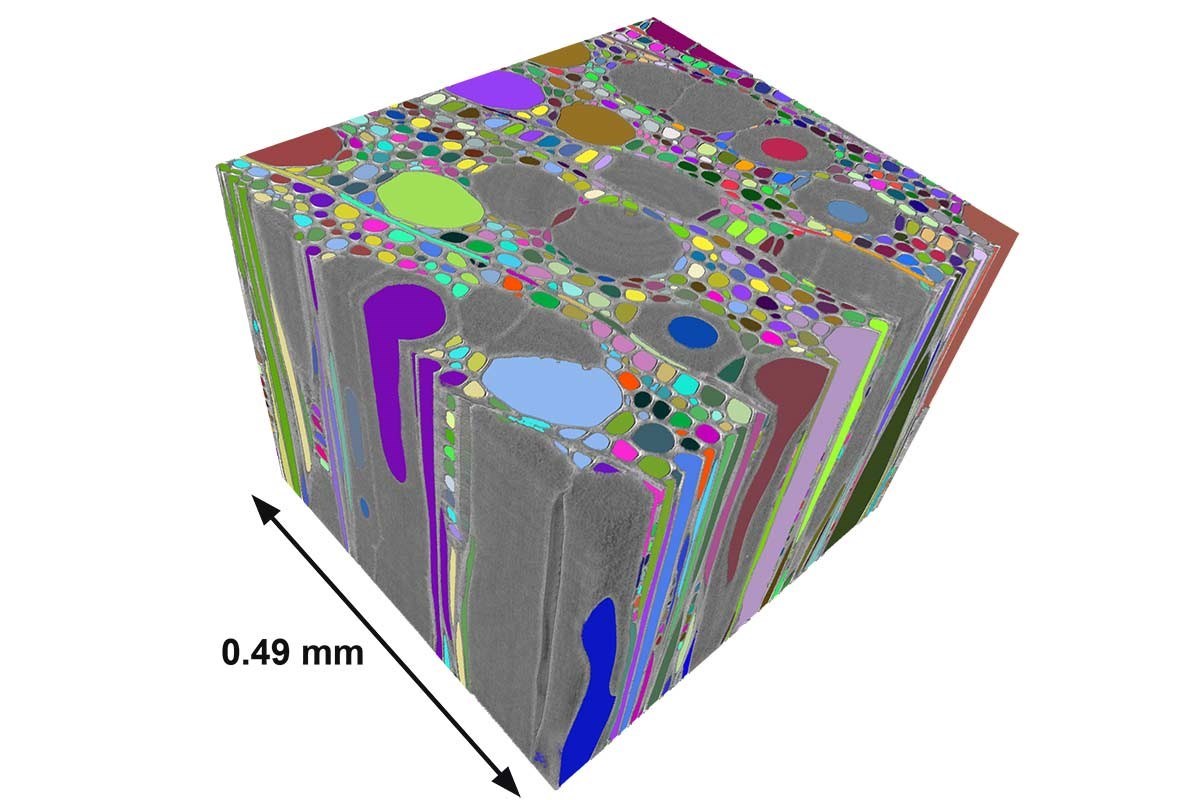

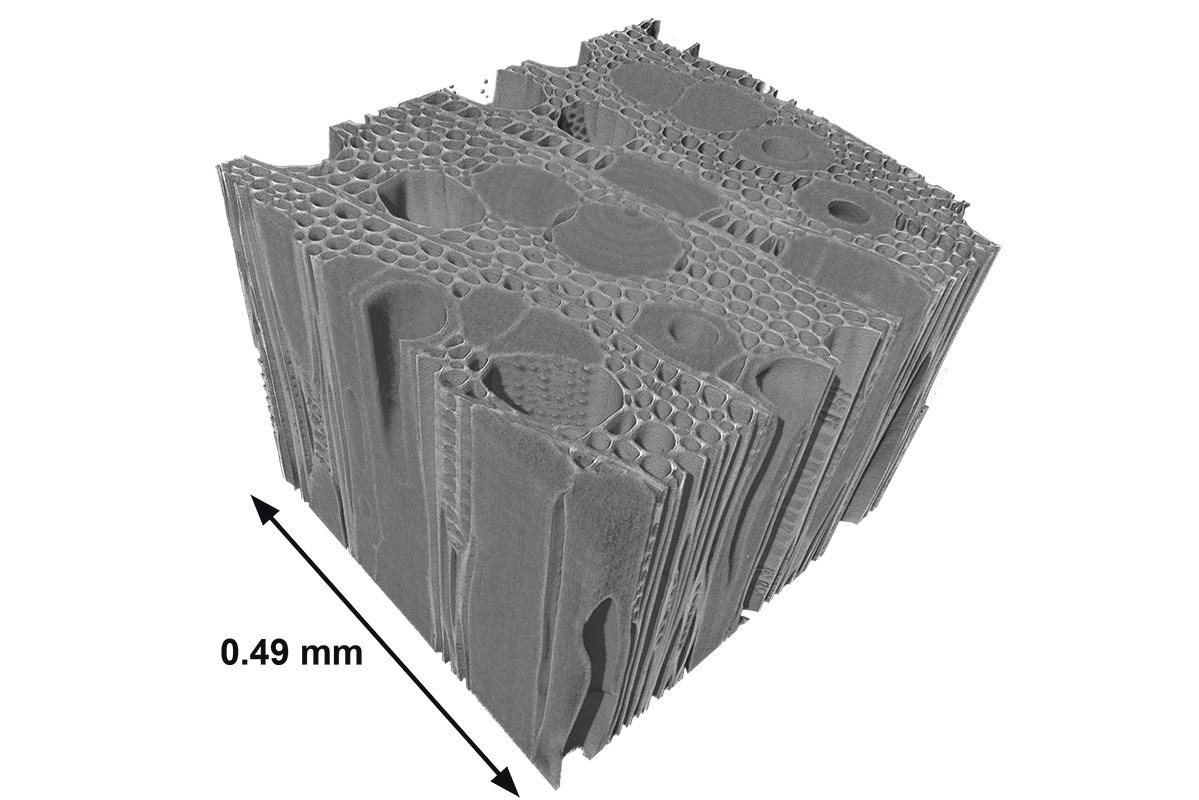

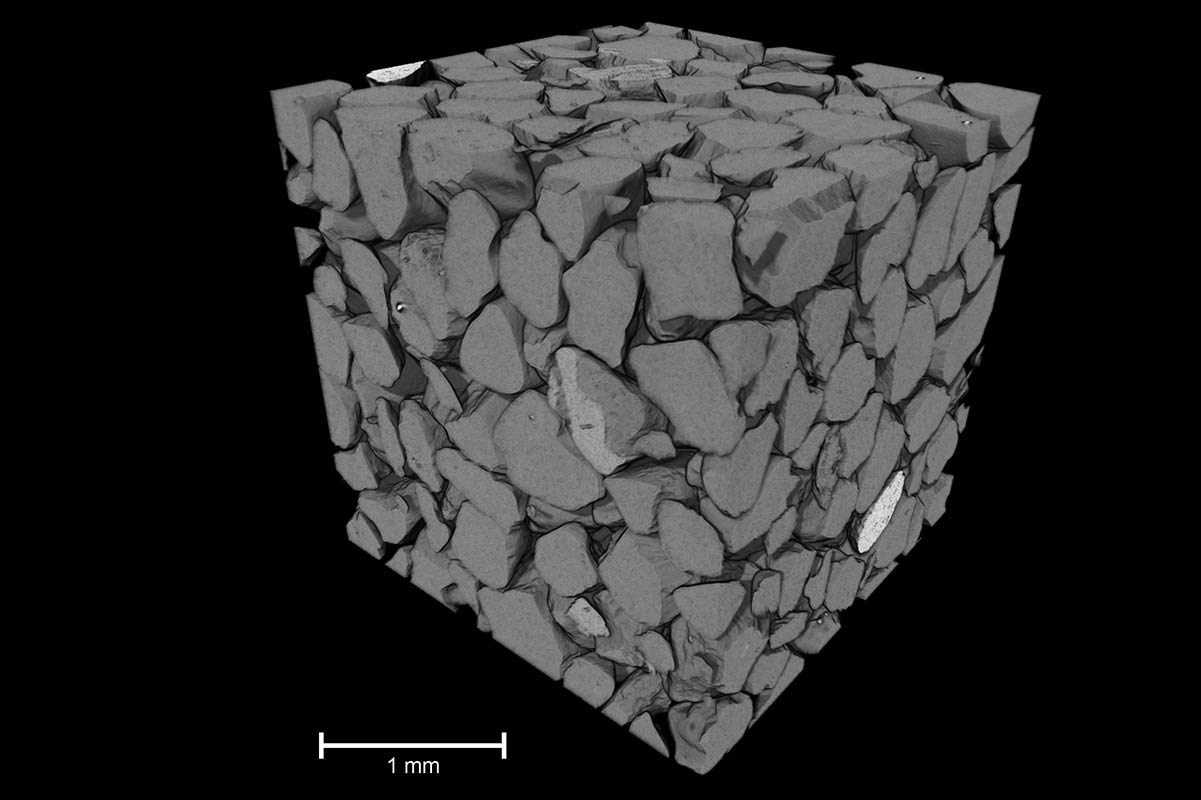

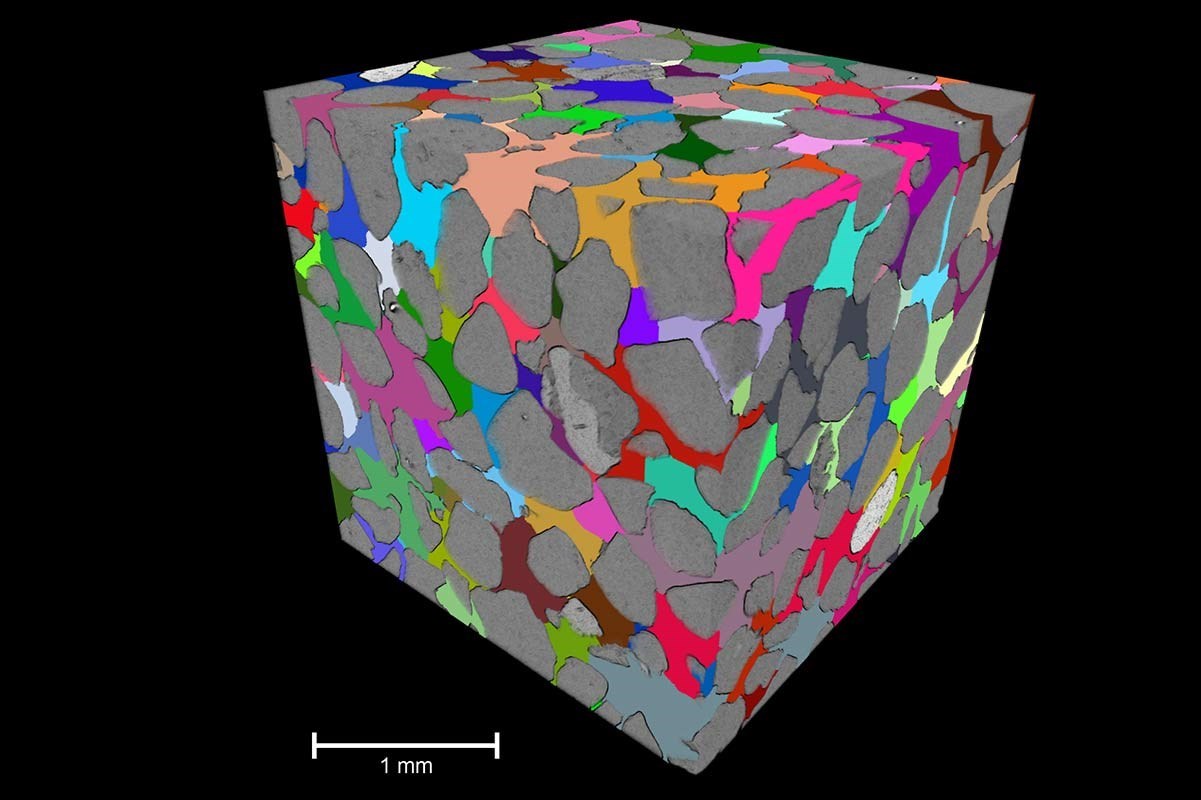

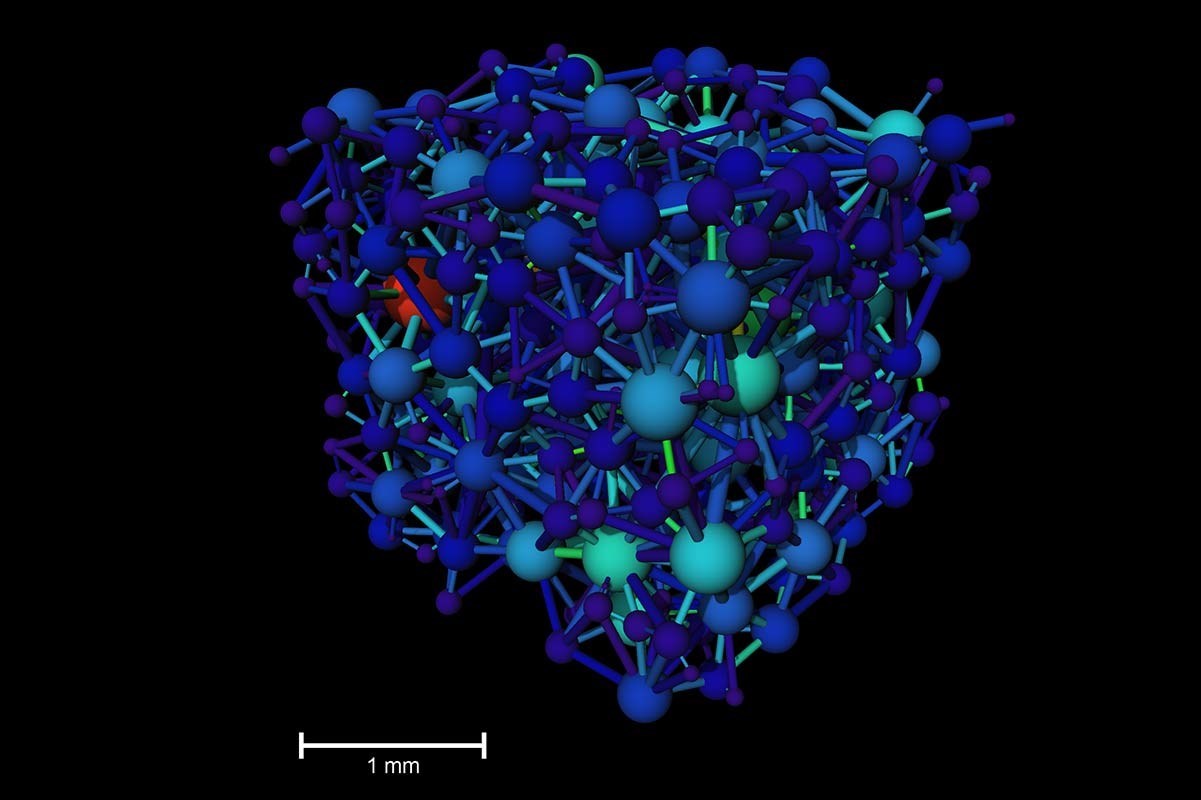

La tomographie donne accès à des détails d'une finesse extrême, avec une résolution submicronique permettant l'observation d'éléments à l'échelle de la centaine de nanomètres. Cette technologie est largement utilisée dans les laboratoires industriels et de recherche, pour étudier le comportement des matériaux lors de simulations et d'essais in situ.

Pour les chercheurs, biologistes et ingénieurs qui travaillent sur des matériaux dont la microstructure interne conditionne le comportement mécanique, la tomographie haute résolution est devenue un outil de caractérisation à part entière.

Analyse de fibres

Comprendre le comportement des pièces composites

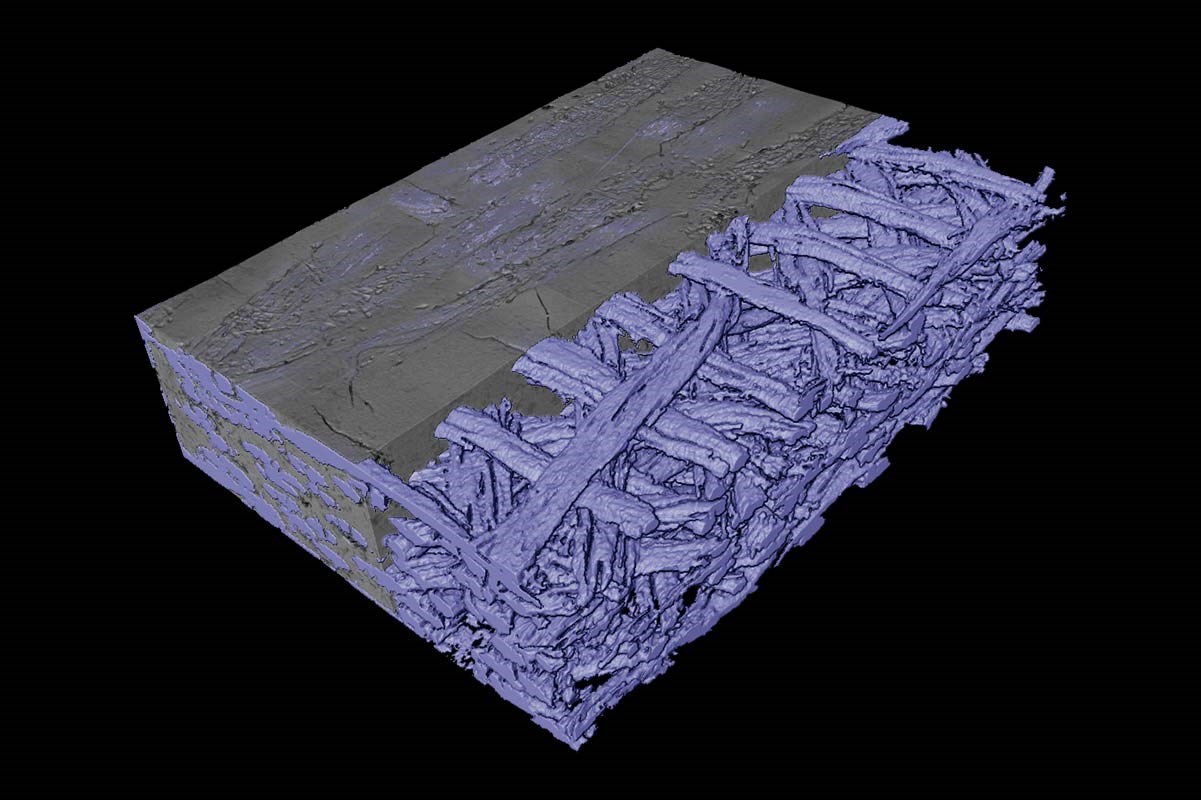

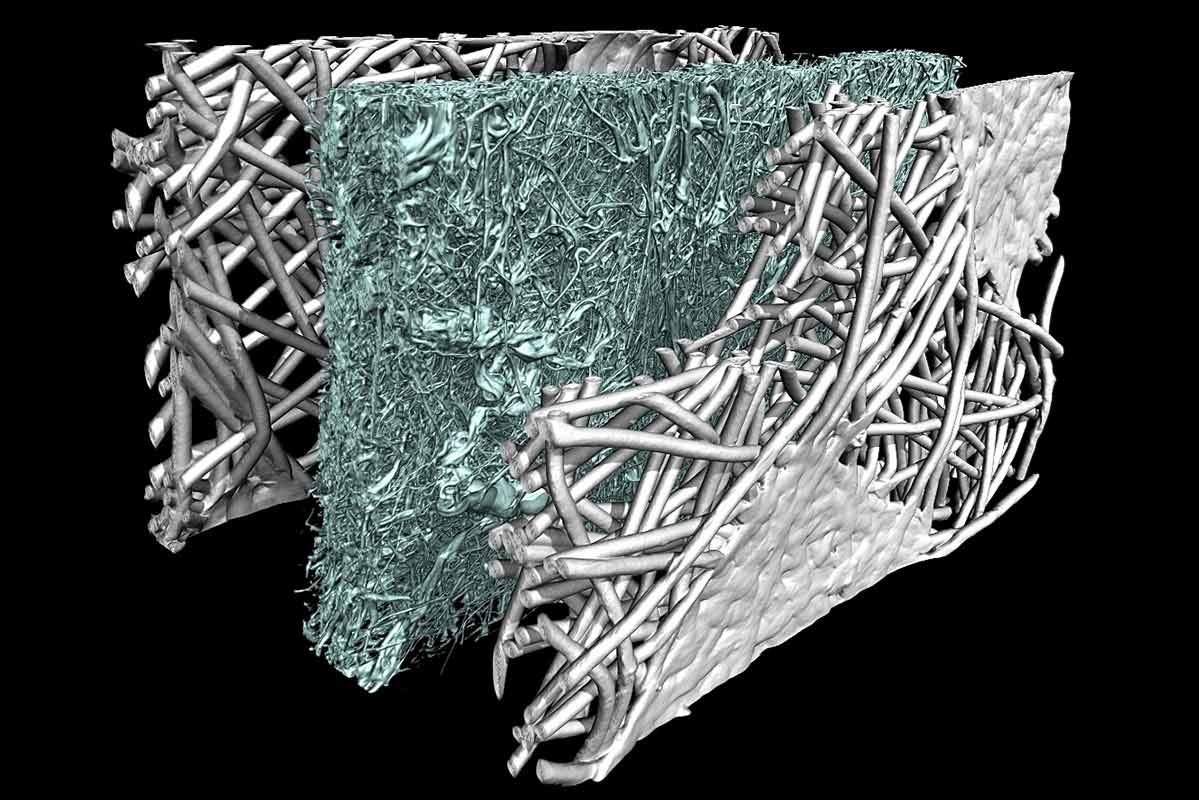

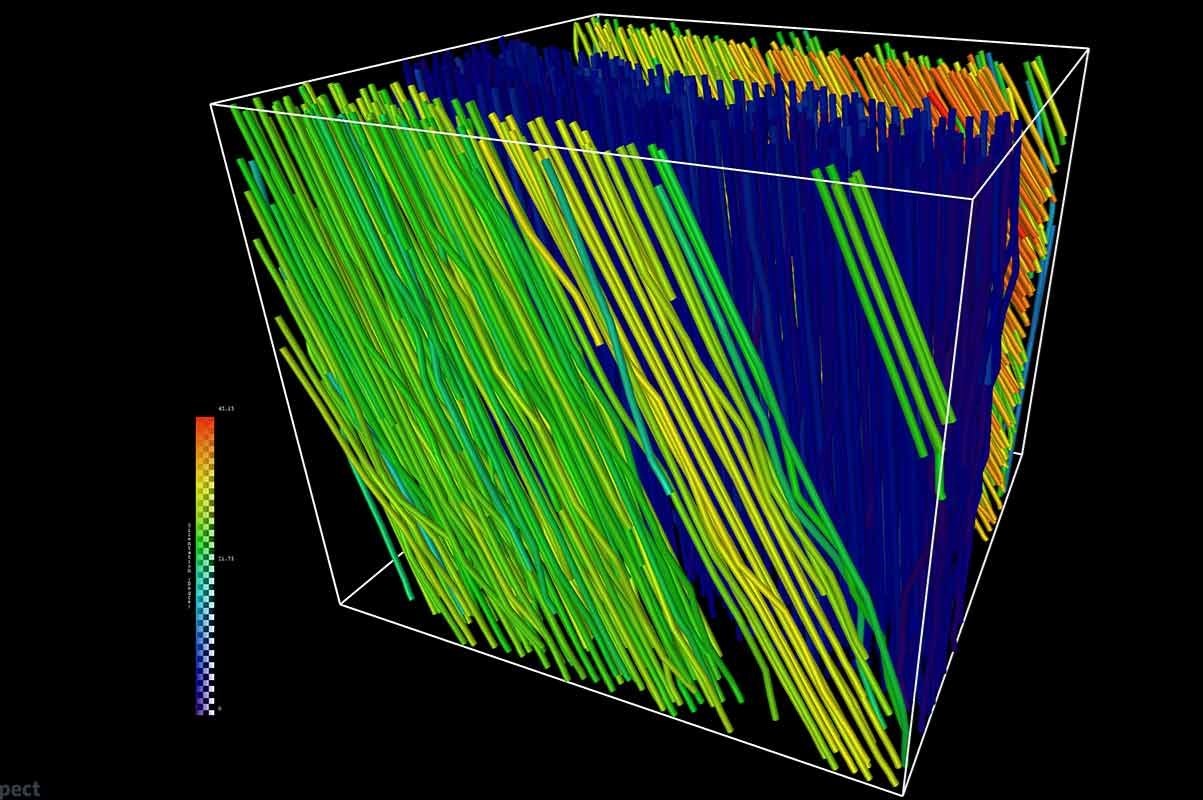

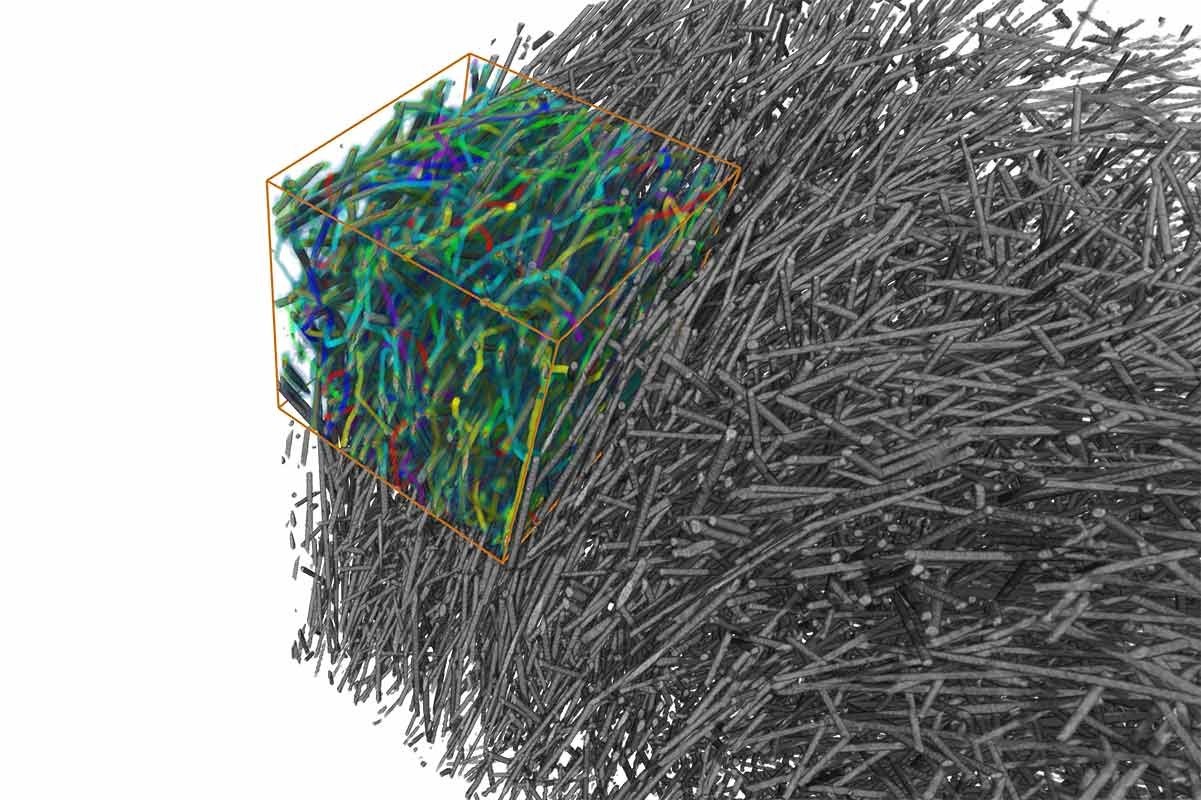

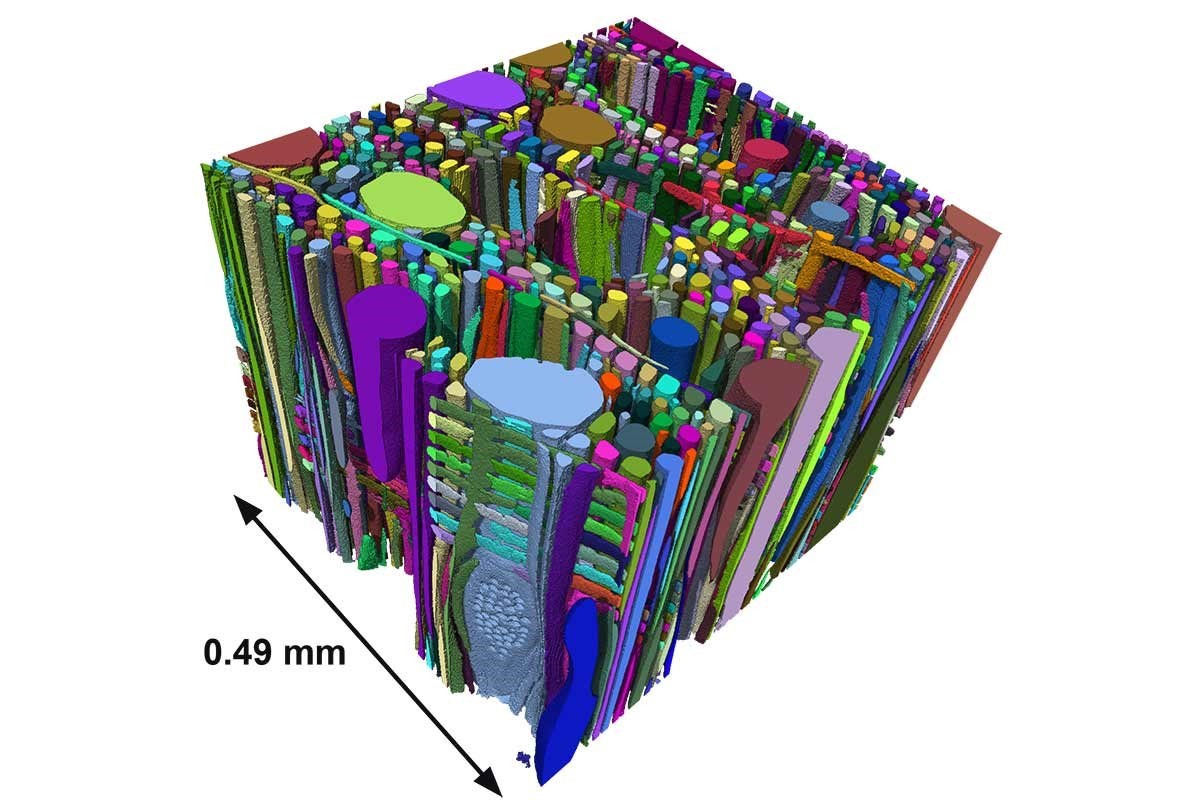

La tomographie détermine l'orientation et la répartition des fibres dans les matériaux composites, détecte les agrégations de fibres et les porosités associées, et permet de relier ces observations aux propriétés mécaniques des fibres et de la matrice. Tortuosité, longueur, diamètre : plusieurs paramètres de fibre peuvent être caractérisés individuellement.

Ces matériaux sont largement utilisés dans la construction de composants légers (aéronautique, automobile...), où l'analyse de la distribution des fibres apporte des informations essentielles sur les propriétés mécaniques.
Les résultats peuvent être exploités statistiquement avec une grande précision, et complétés par une cellule dédiée reproduisant des sollicitations mécaniques réelles (traction, compression, torsion, variations de température) — pour mieux comprendre les mécanismes de rupture et les comportements mécaniques des matériaux.

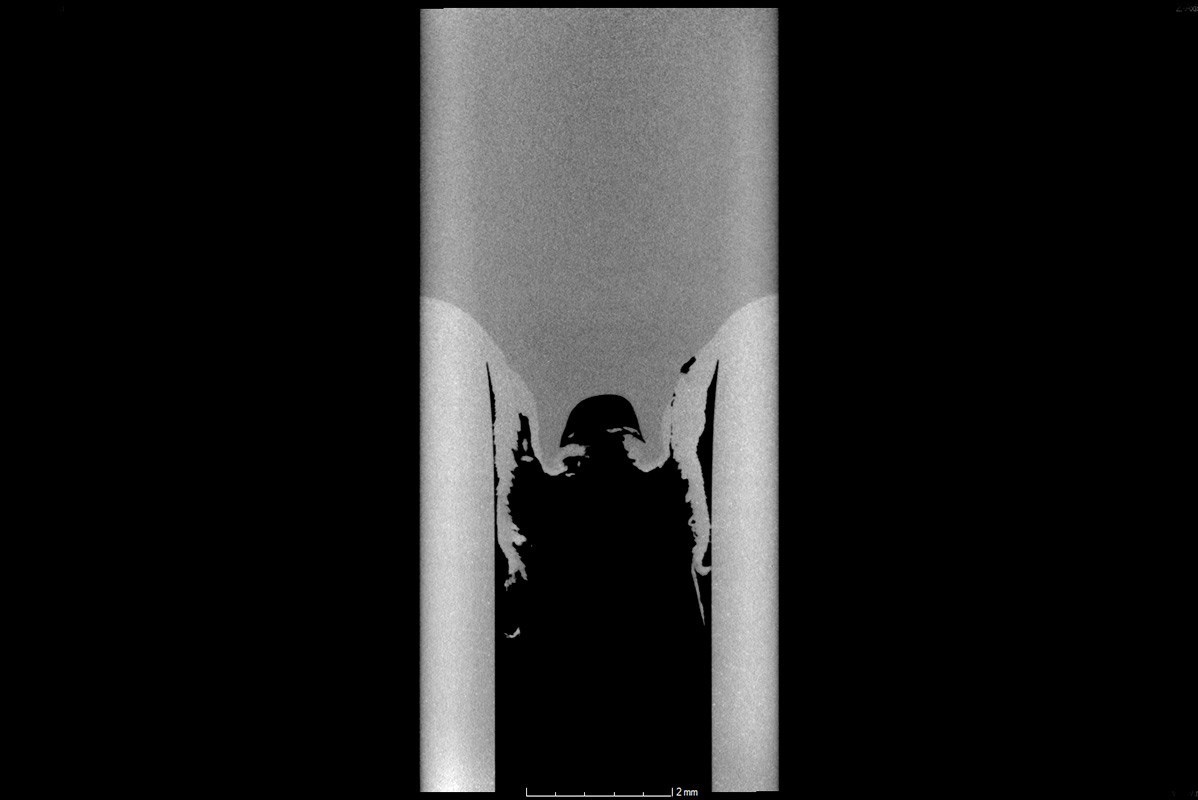

Inspections de soudure

Contrôlez chaque soudure de vos composants

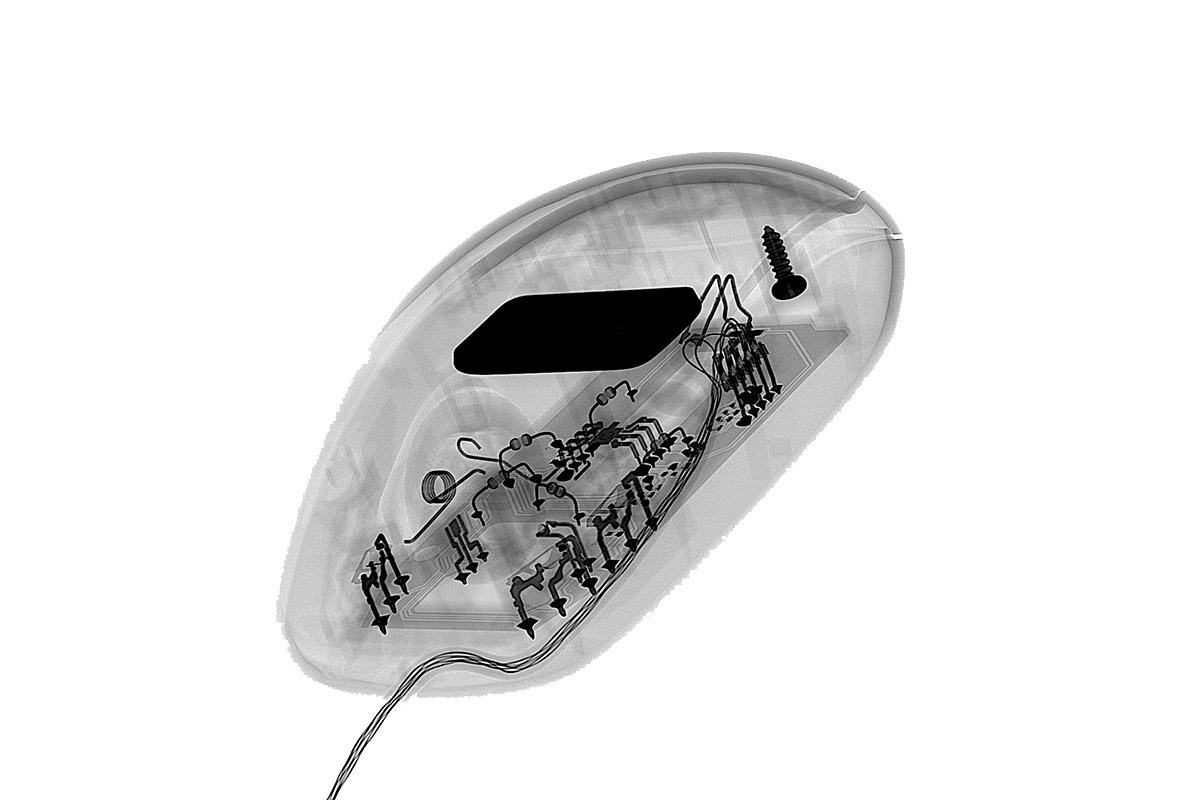

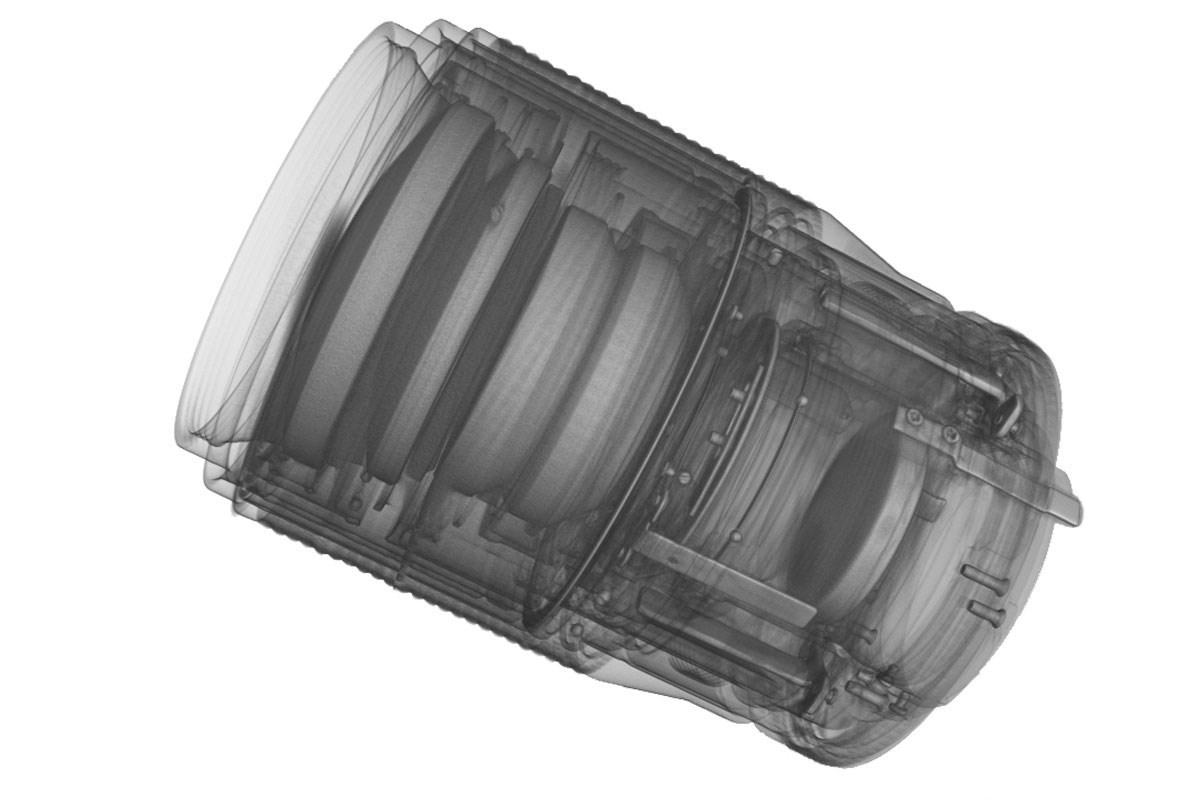

De nombreuses pièces industrielles reposent sur des jonctions (soudures, collages, assemblages) dont la qualité conditionne la tenue mécanique de l'ensemble final.

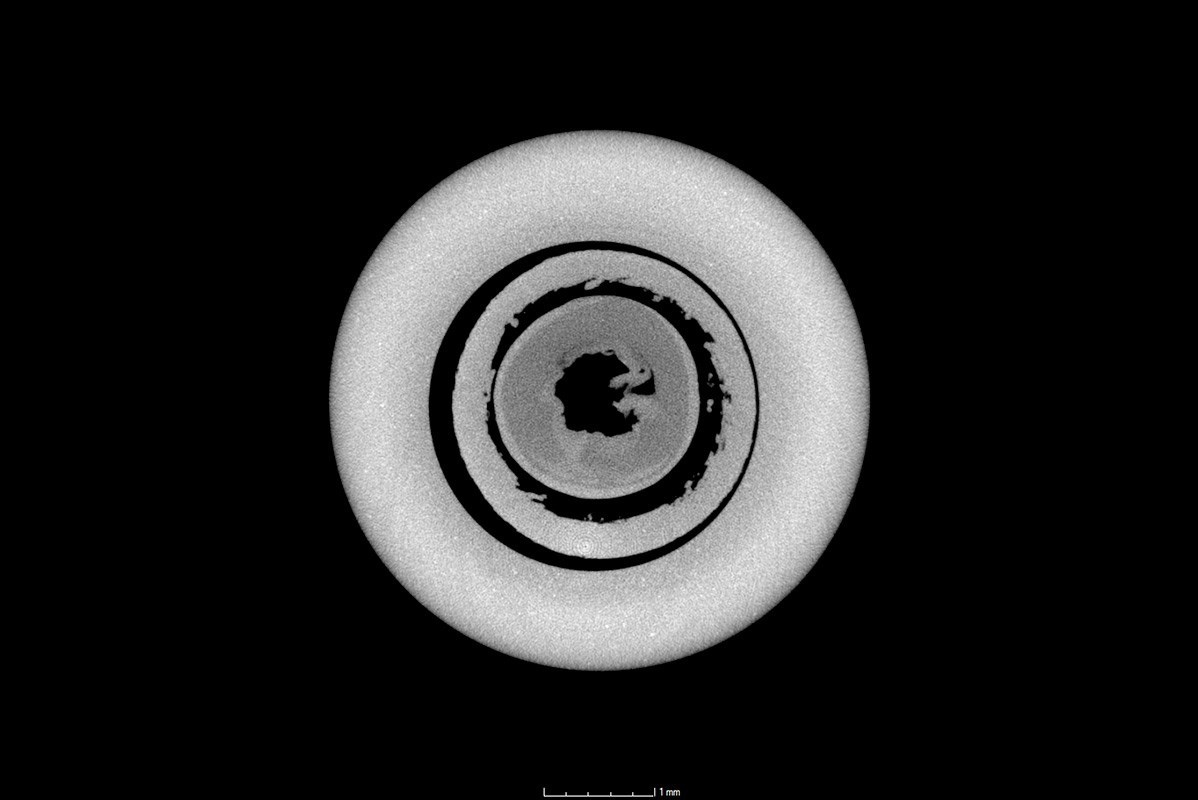

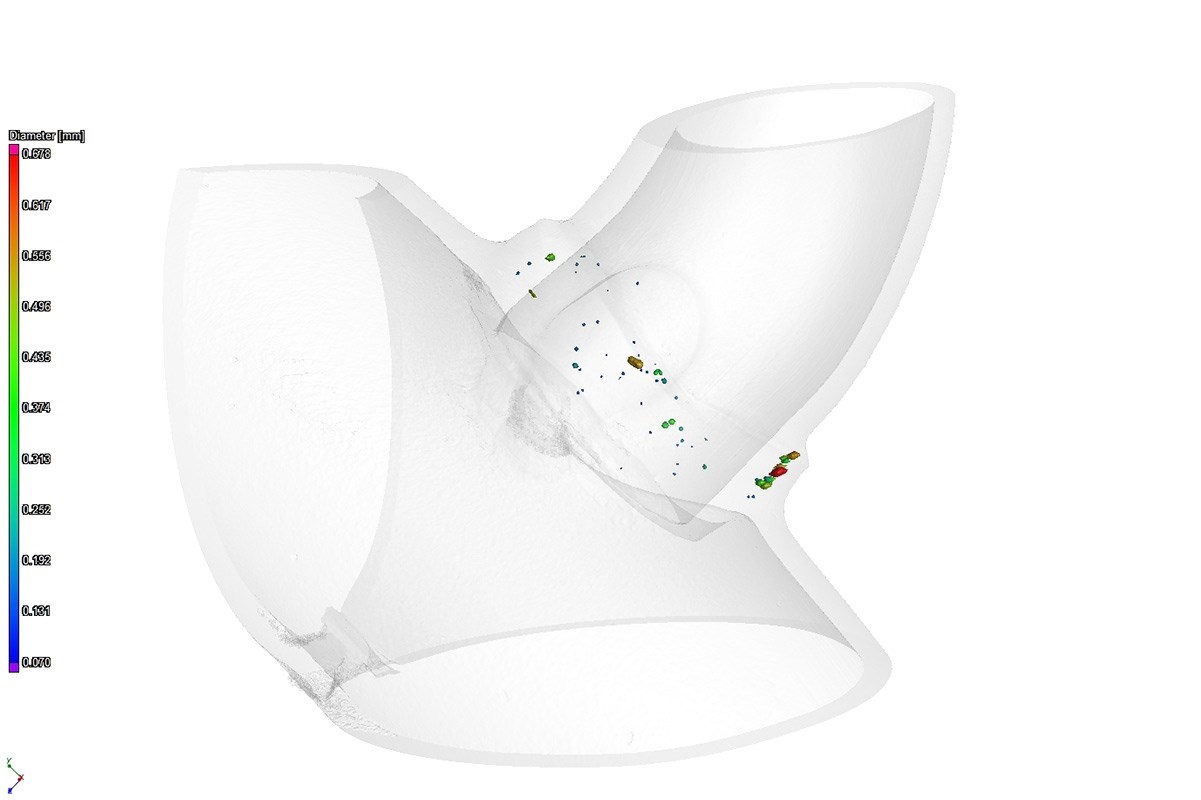

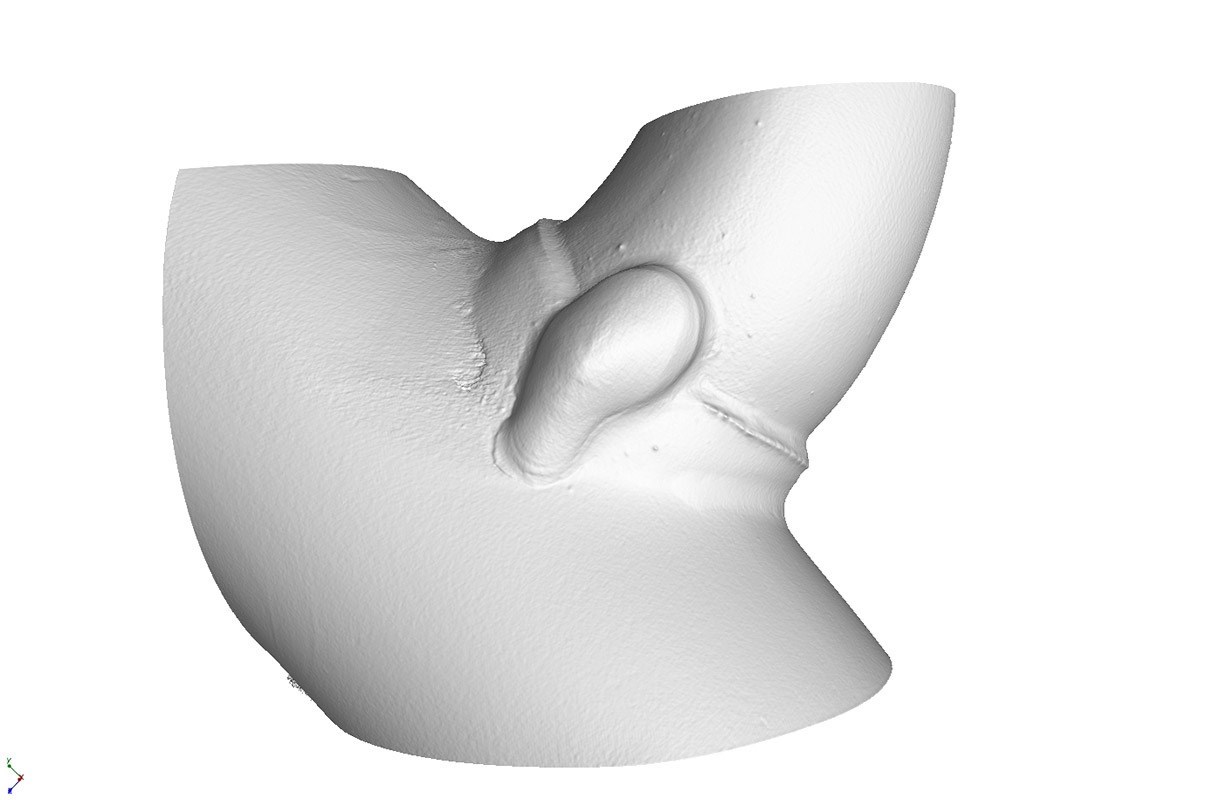

En fonderie par exemple, une absence de fusion le long d'une soudure interrompt la cohésion de la pièce et peut générer des fissures tout au long de son cycle de vie. La tomographie permet d'inspecter rapidement une soudure dans son ensemble, et d'ajuster rapidement les paramètres du poste à souder. Un manque de colle, sur des pièces de plus faible densité, se détecte tout aussi facilement.

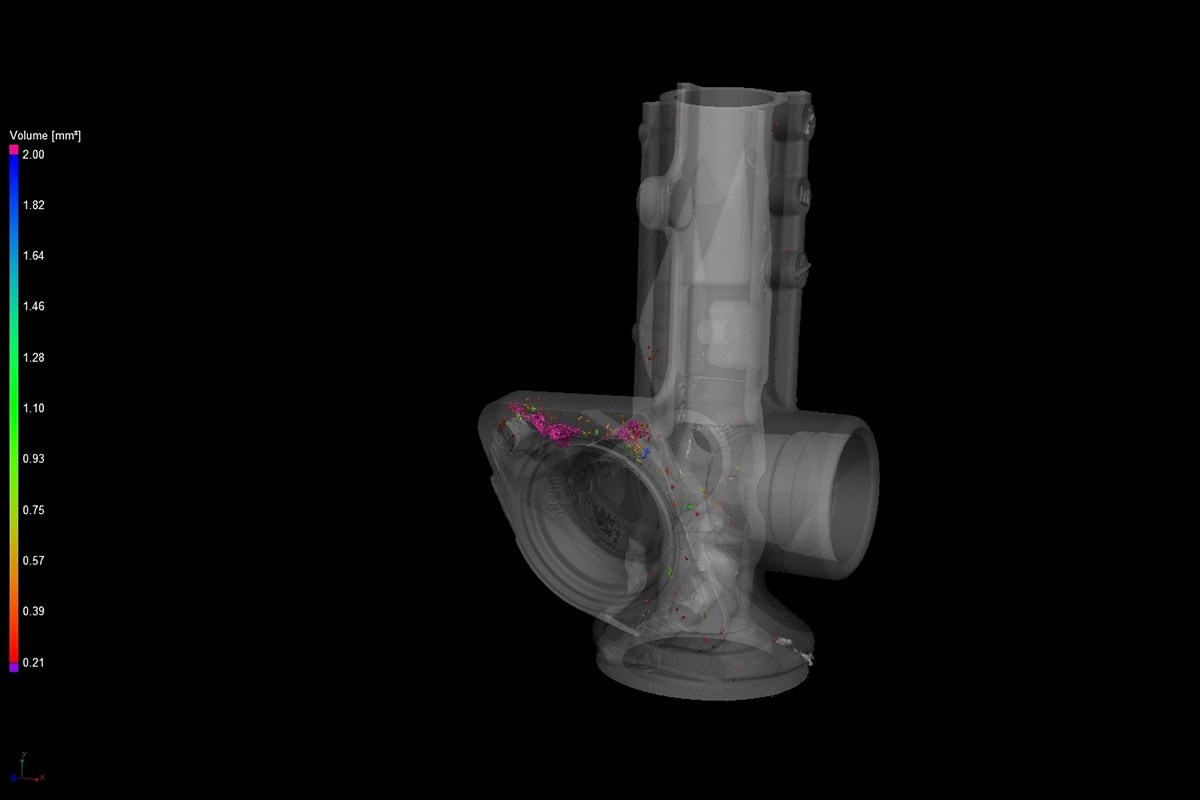

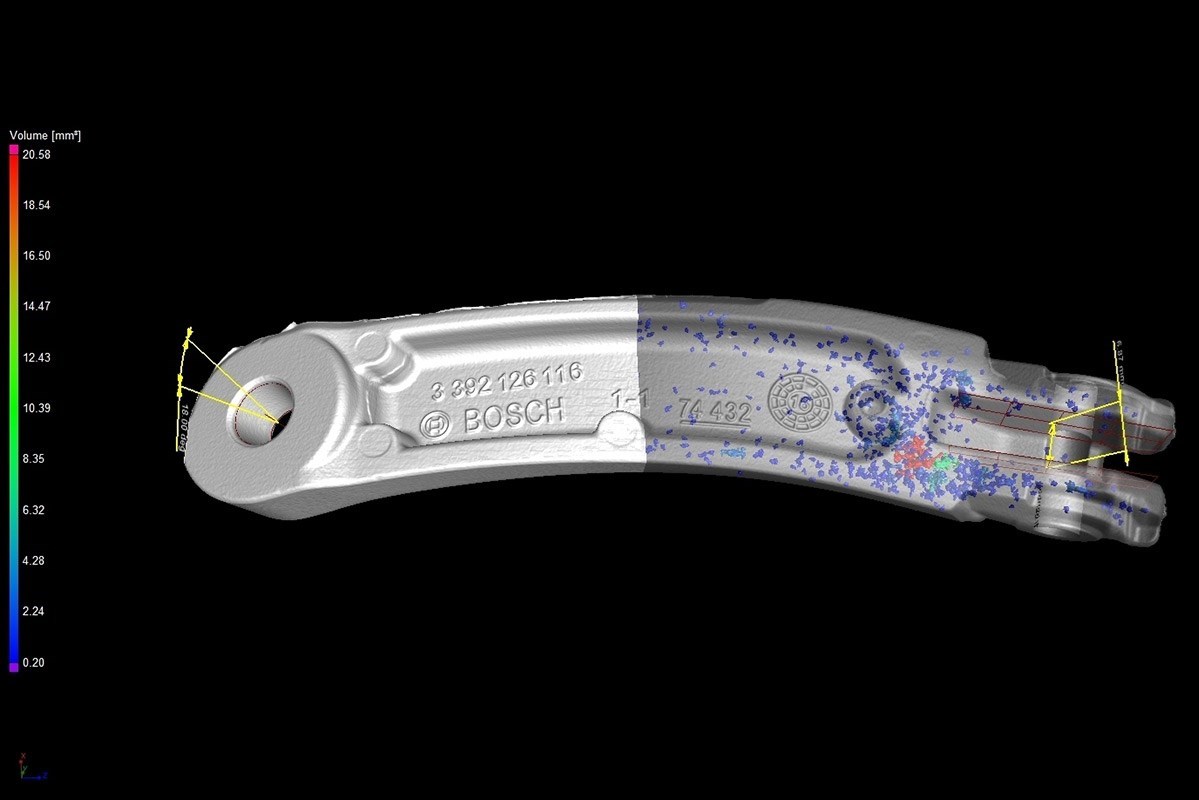

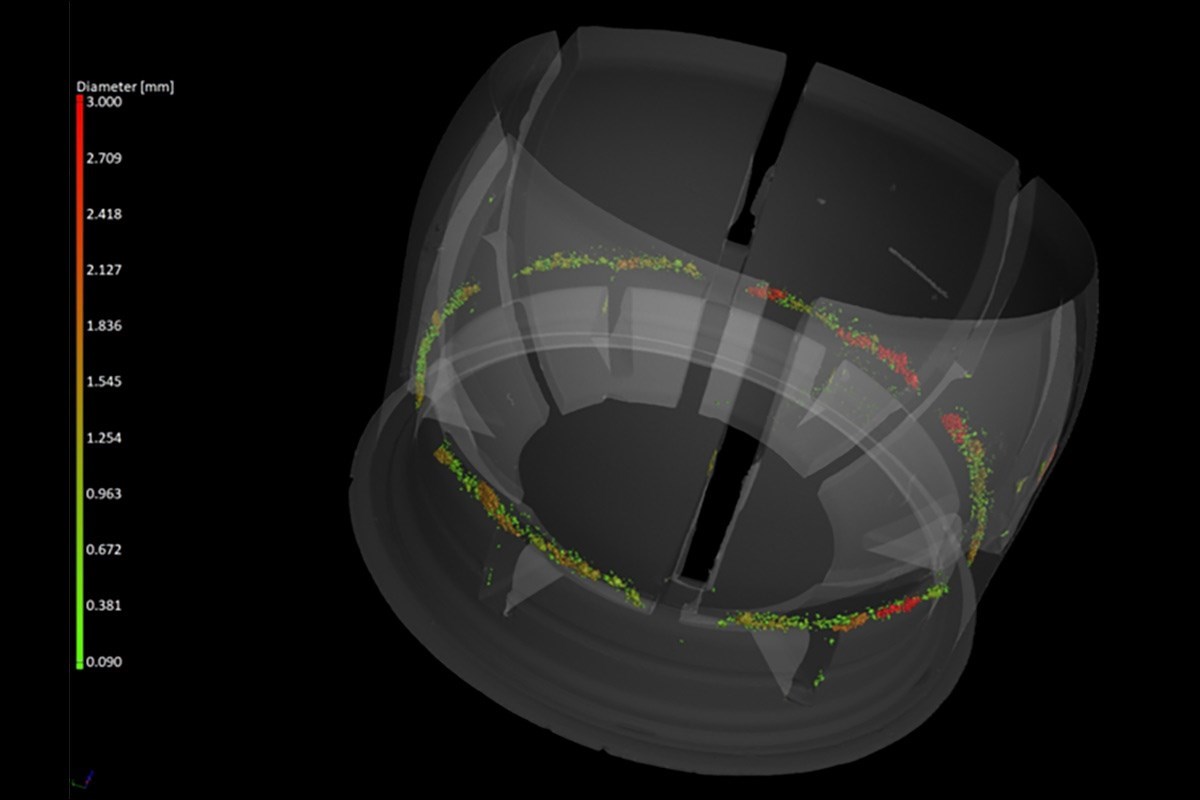

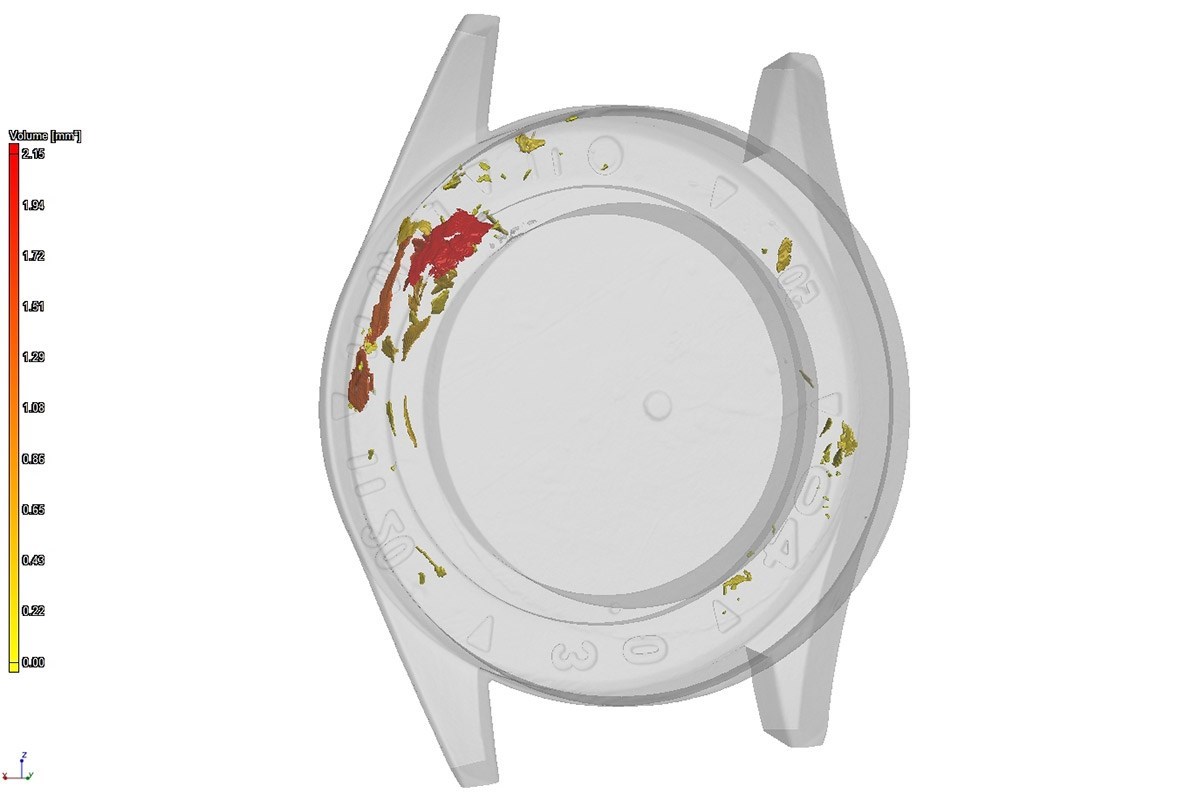

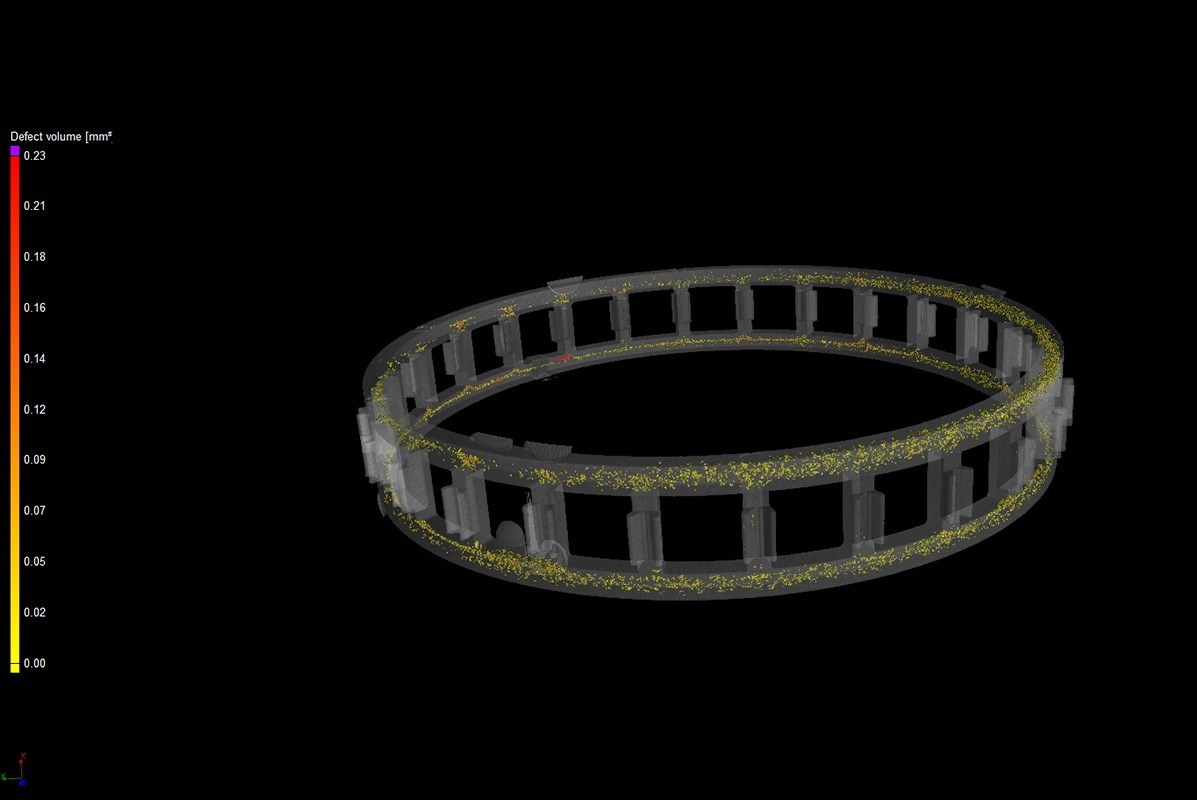

Une analyse quantitative compare le volume total au volume de porosités ou d'inclusions, et permet de déterminer la hauteur de fusion, de brasage ou de joint en un point donné.

Inspection du premier article (FAI) — Analyse de défaillances

Valider votre process avant le lancement série

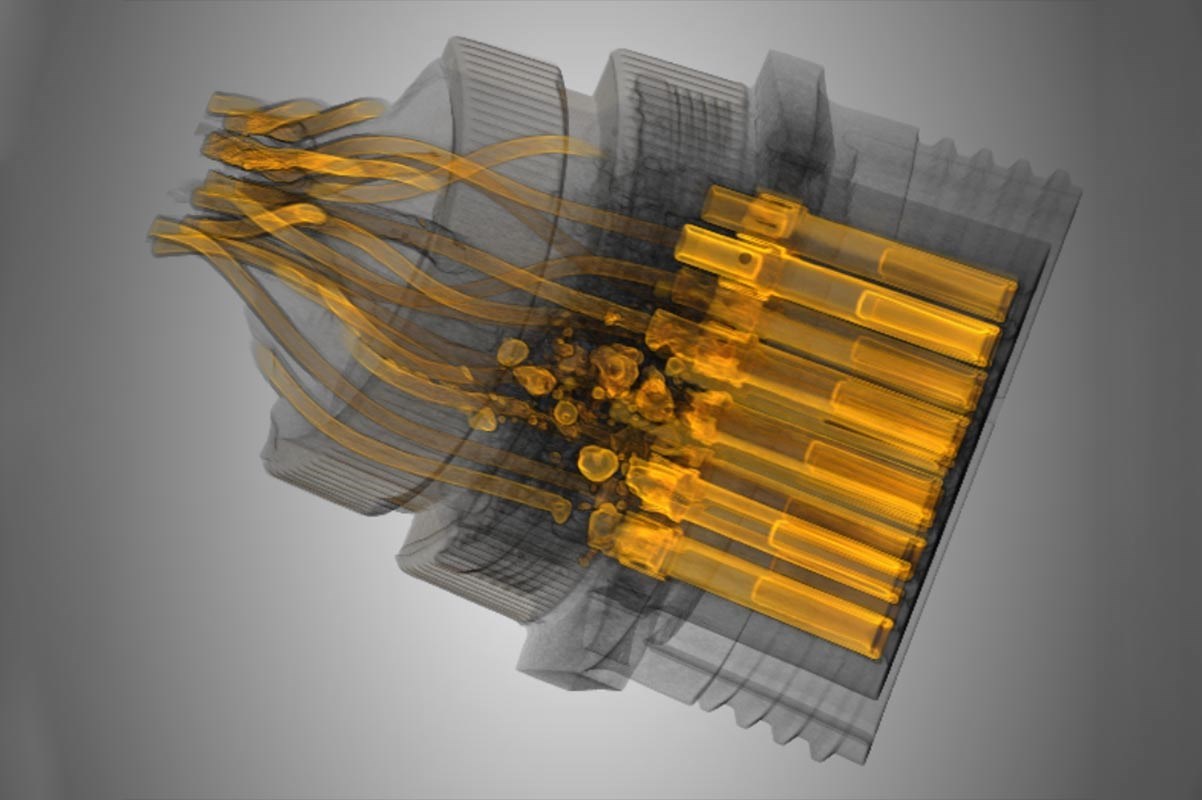

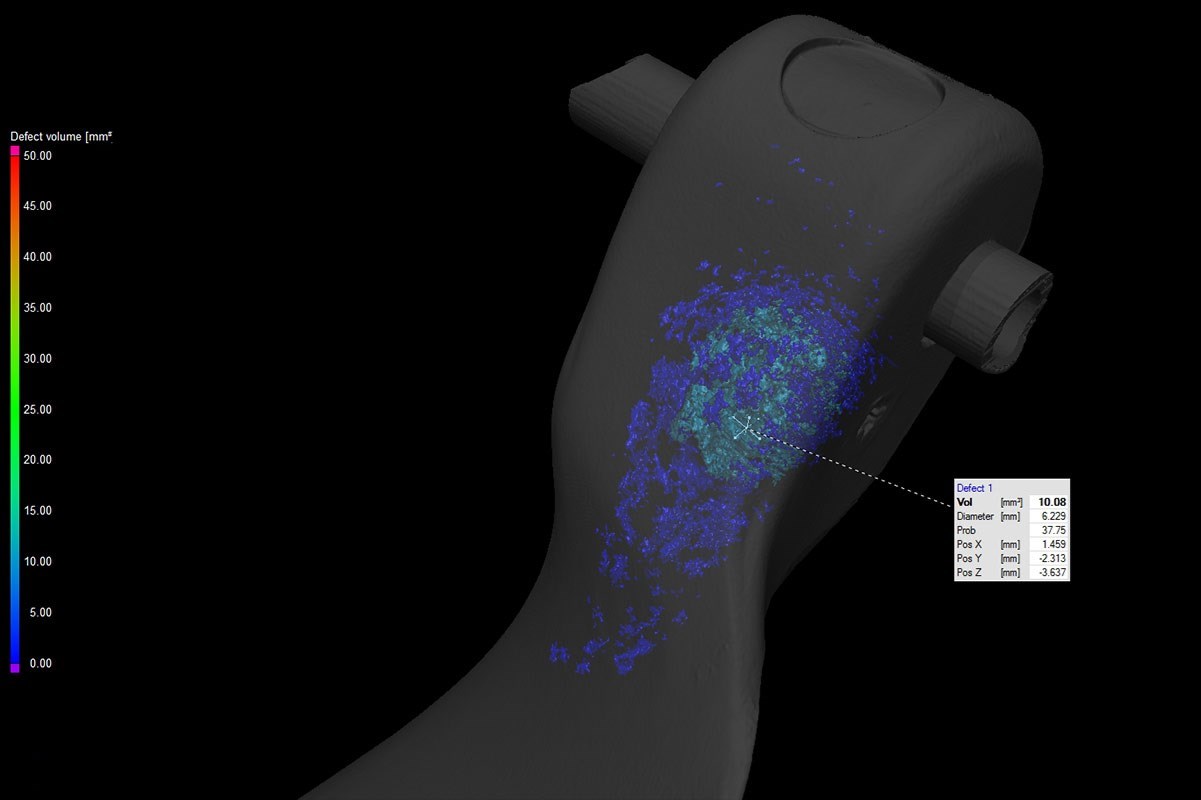

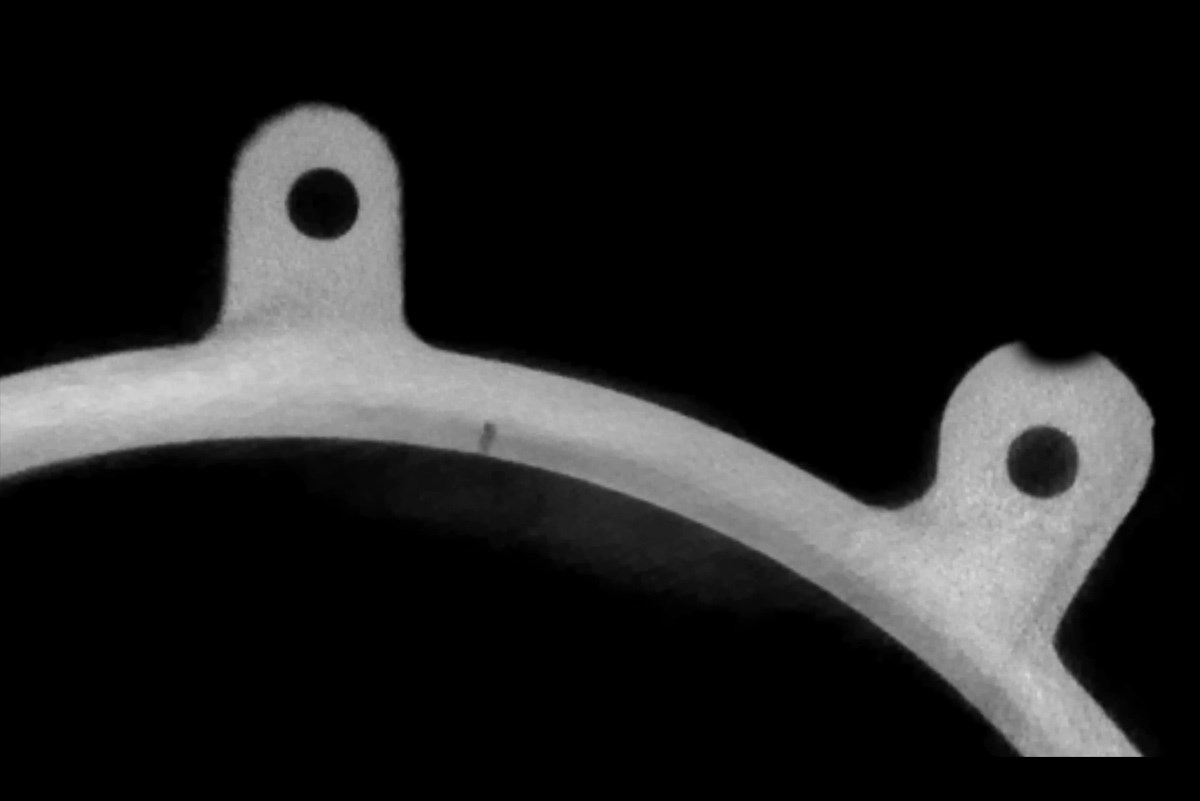

L'inspection premier article intervient à un moment précis : avant que la production ne monte en cadence. L'objectif n'est pas seulement de détecter un défaut isolé, mais de valider que le process de fabrication produira des pièces conformes de façon répétable — avant d'engager des volumes. En cas de défaillance en service, la même approche permet de remonter à l'origine du défaut sans détruire la pièce.

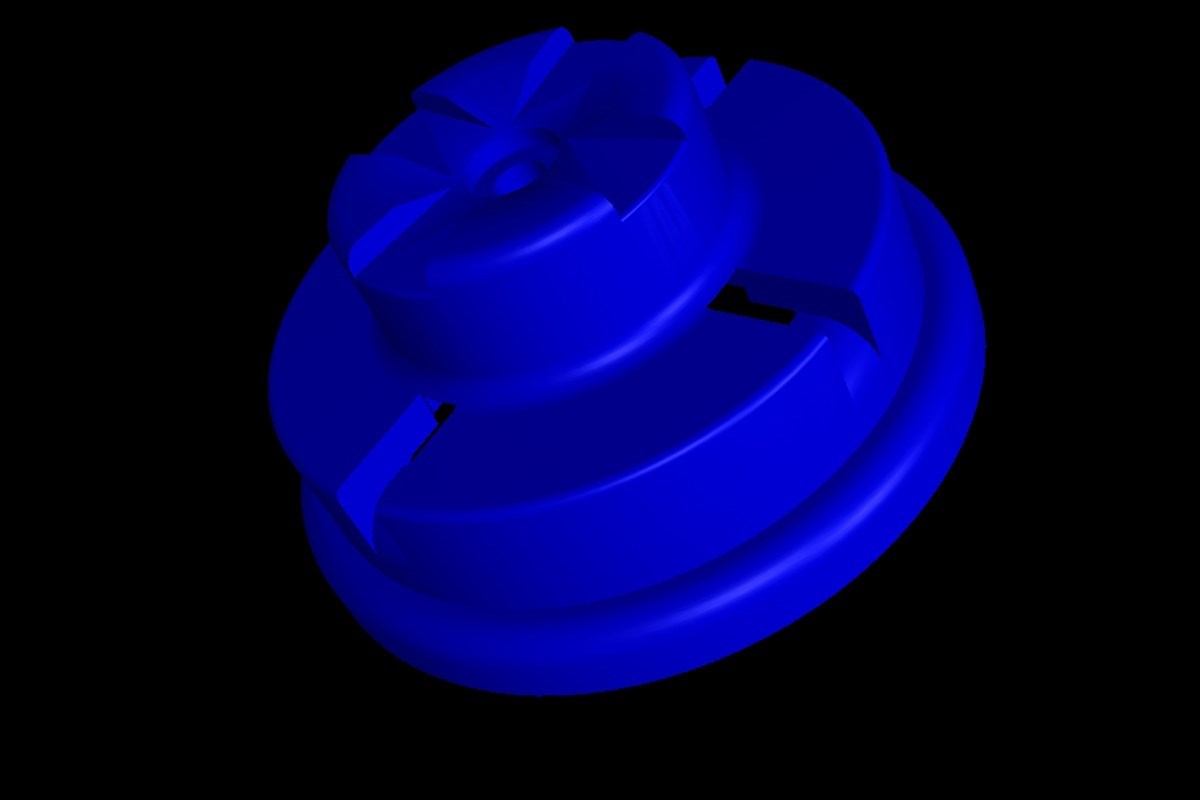

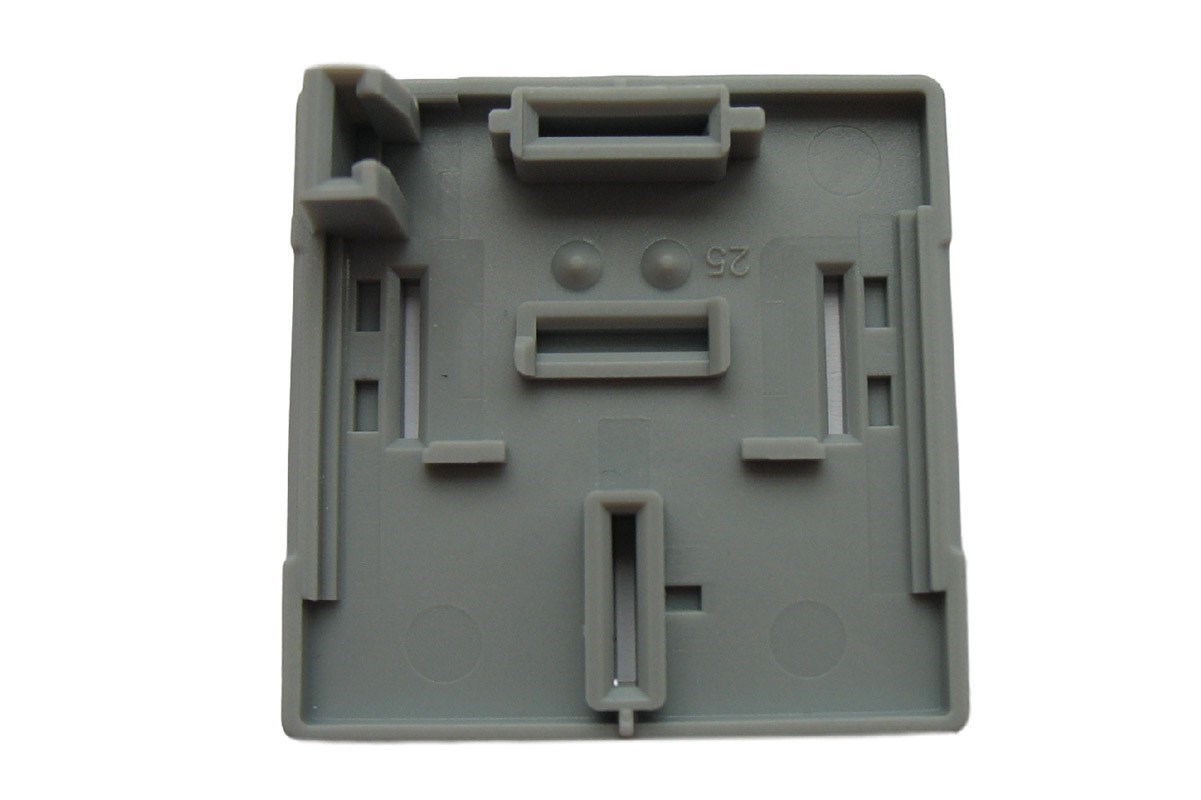

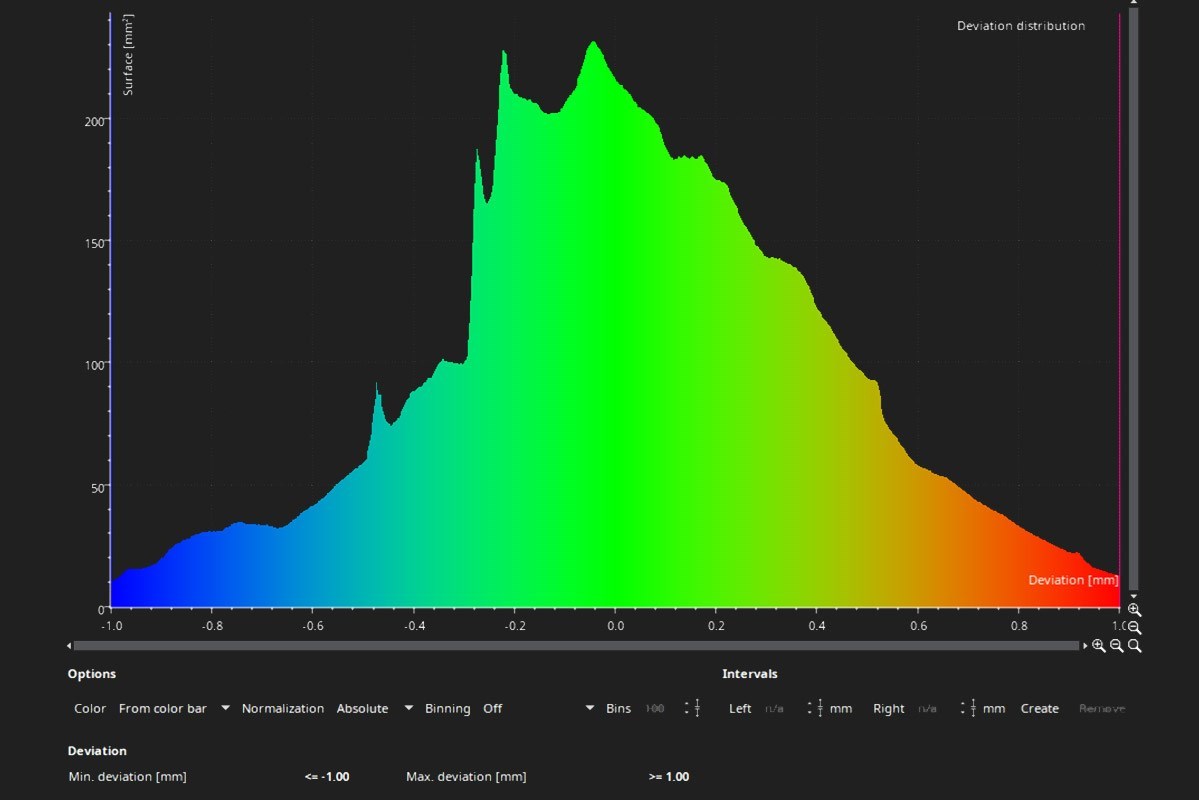

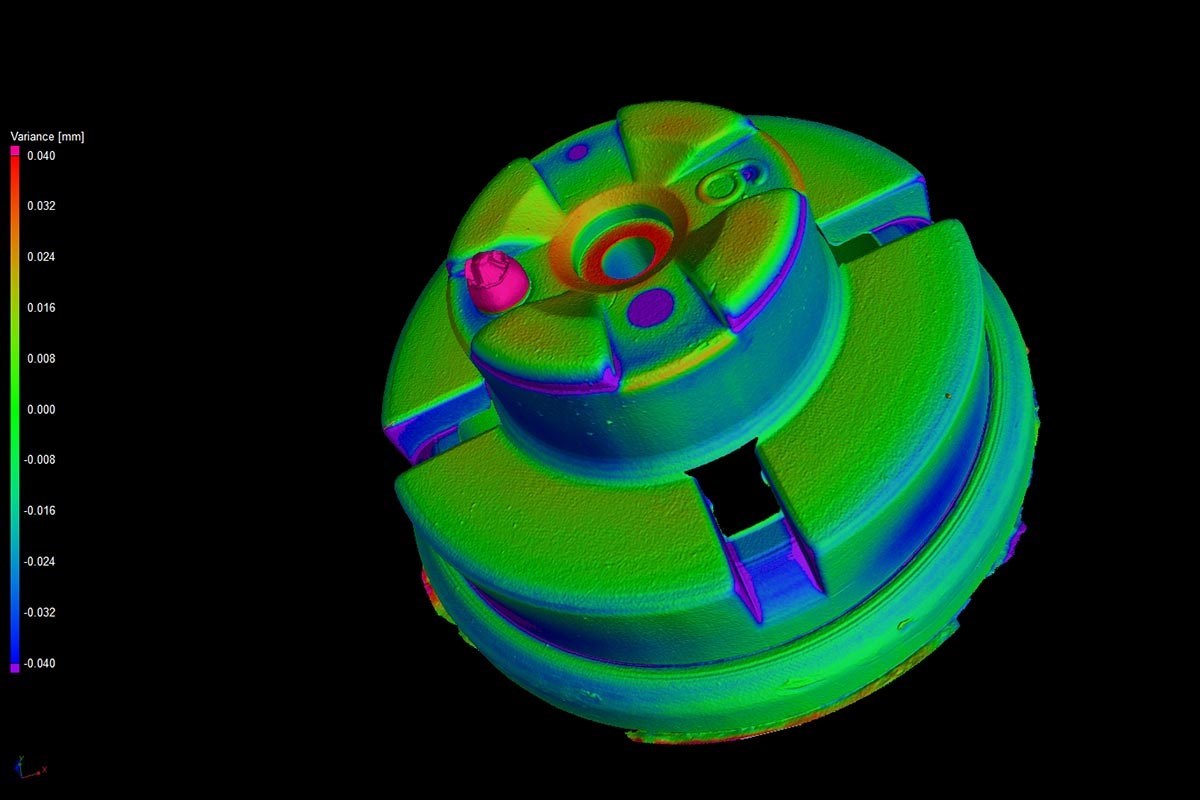

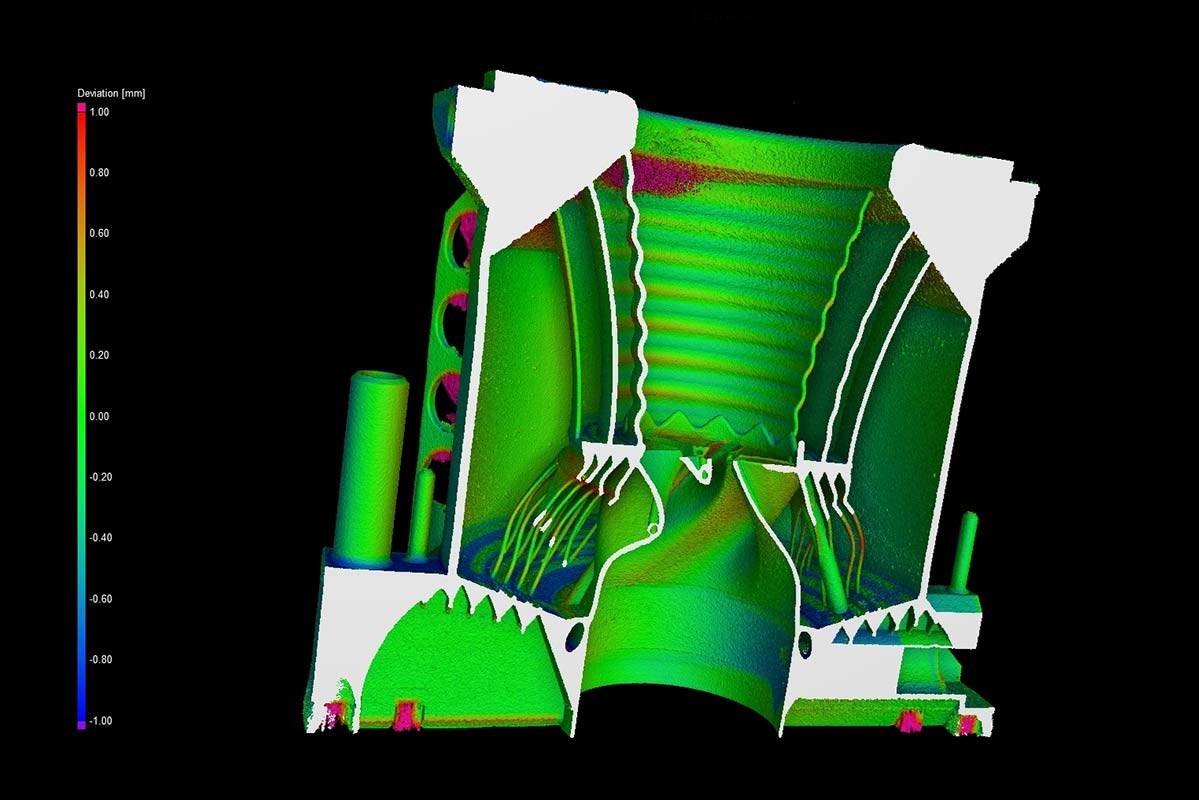

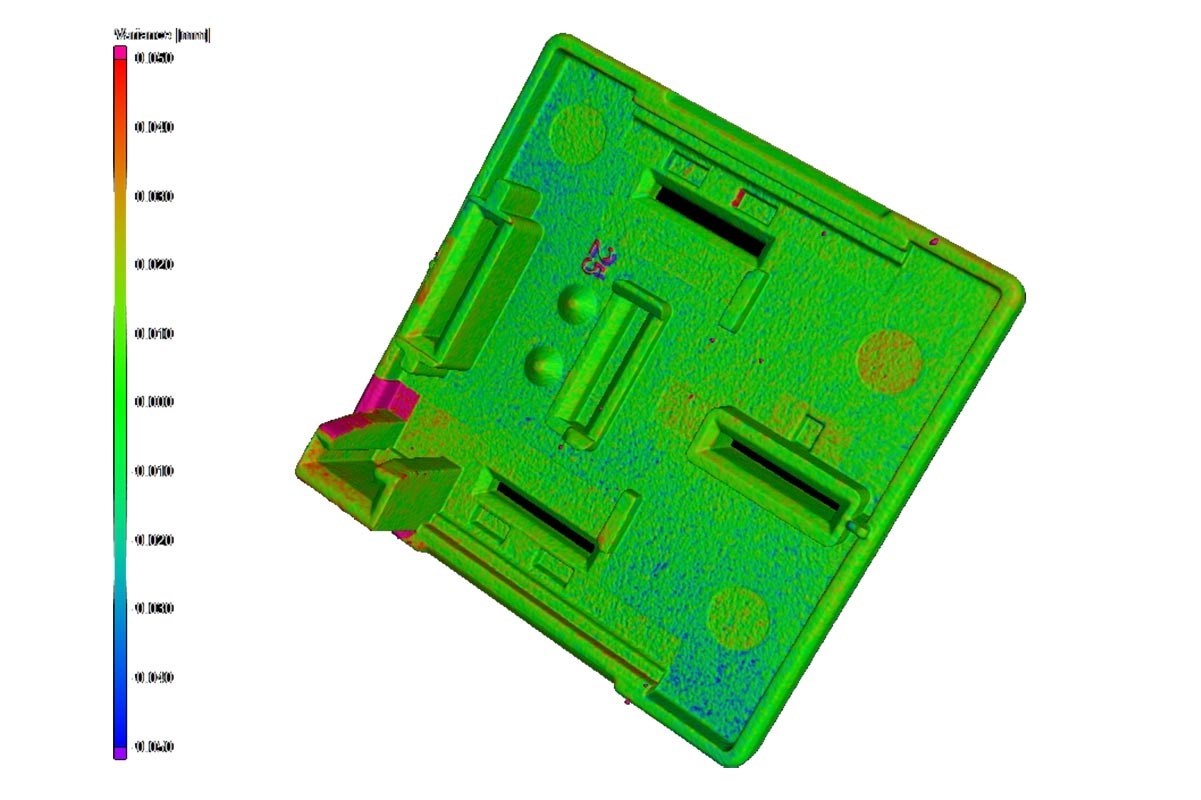

La tomographie compare la première pièce produite à son modèle CAO, identifie les écarts dimensionnels et les défauts internes qui pourraient remettre en cause le réglage machine ou le choix de paramètres process, et permet d'ajuster en amont plutôt que de découvrir un problème après plusieurs milliers de pièces produites. Cette approche réduit le taux de rebut en phase de démarrage et raccourcit le délai entre la validation d'un outillage et le lancement en production.
