Horus - module de reconstruction avancée

18 nov. 2025
Article précédent
Article suivant

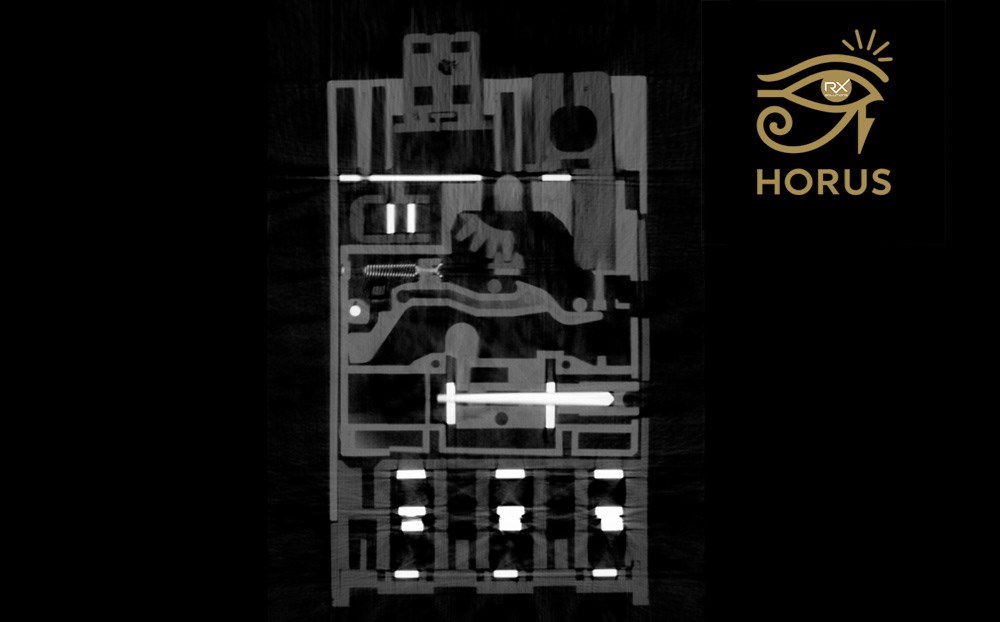

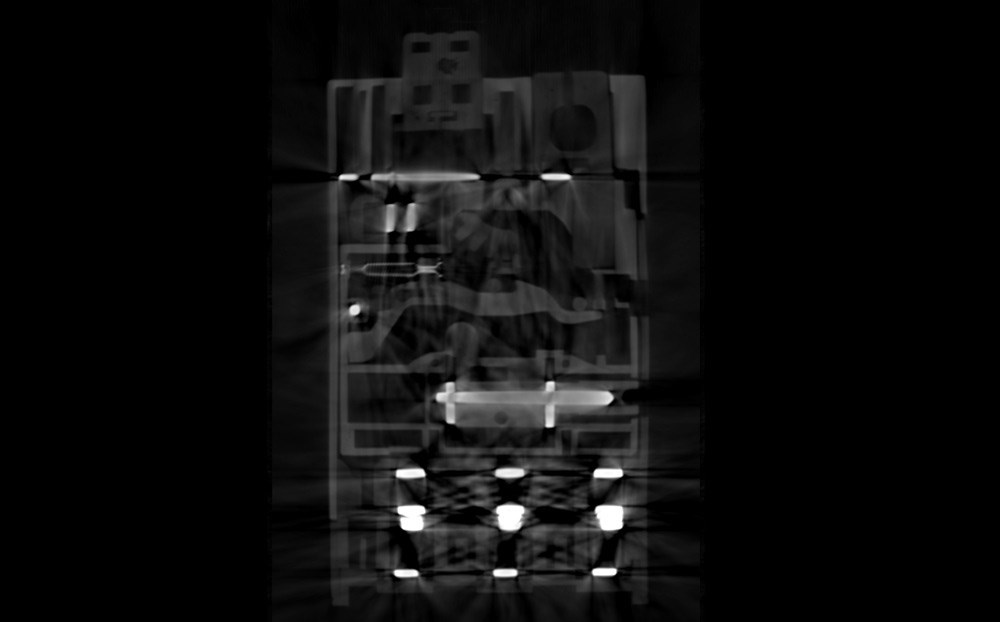

Comparaison d'une reconstruction CT standard et d'une reconstruction Horus sur un disjoncteur
Comparaison d'une reconstruction CT standard et d'une reconstruction Horus sur un disjoncteur

HORUS module de reconstruction avancée qui réduit les artefacts en tomographie.

Horus est un module de reconstruction avancée intégré à X-Act , le logiciel de pilotage des tomographes RX Solutions. Il réduit les artefacts et le durcissement de faisceau (beam hardening), renforce le contraste et, selon les cas d'usage, divise le temps de scan. Il s'active sur toute la  gamme de tomographes RX Solutions , sans aucune modification matérielle.

Pièces métalliques, assemblages multimatériaux, composants très atténuants : Horus permet de reconstruire des scans jusqu'ici difficiles, voire impossibles, à exploiter.
Horus - module de reconstruction avancé

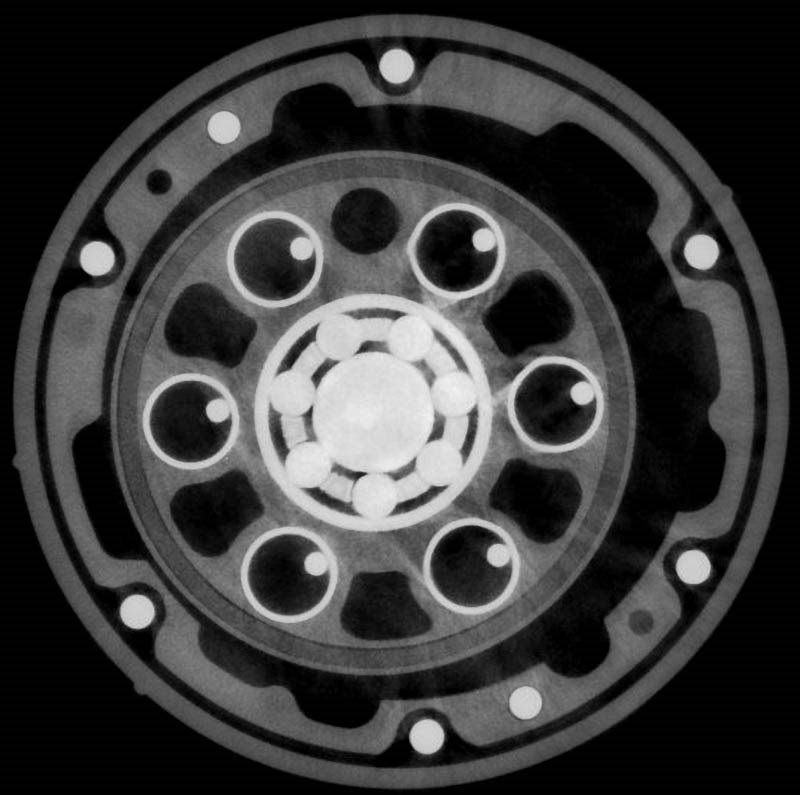

Pompe automobile - aluminium et acier

L'essentiel d'Horus en 5 points

  • Un module logiciel de reconstruction avancée, intégré à X-Act.
  • Qui corrige : artefacts, durcissement de faisceau (beam hardening), manque de contraste.
  • il accélère : jusqu'à 4× moins de projections à qualité équivalente, selon les cas d'usage.
  • Compatibilité : toute la gamme de tomographes RX Solutions, sans upgrade matériel.
  • Disponibilité : immédiate, en option logicielle, avec activation d'essai possible sur vos pièces.

Quelles pièces difficiles Horus permet-il de reconstruire ?

Horus s'attaque aux cas qui mettent en échec la reconstruction classique :  composants haute densité, assemblages complexes multimatériaux et configurations d'acquisition contraintes . Là où les méthodes standards produisaient des images difficiles à interpréter, le module livre des volumes homogènes et directement exploitables.

Laboratoires et industriels peuvent ainsi a nalyser en détail une gamme plus large de pièces et de matériaux , sans investir dans un nouveau générateur.
Horus - module de reconstruction avancé

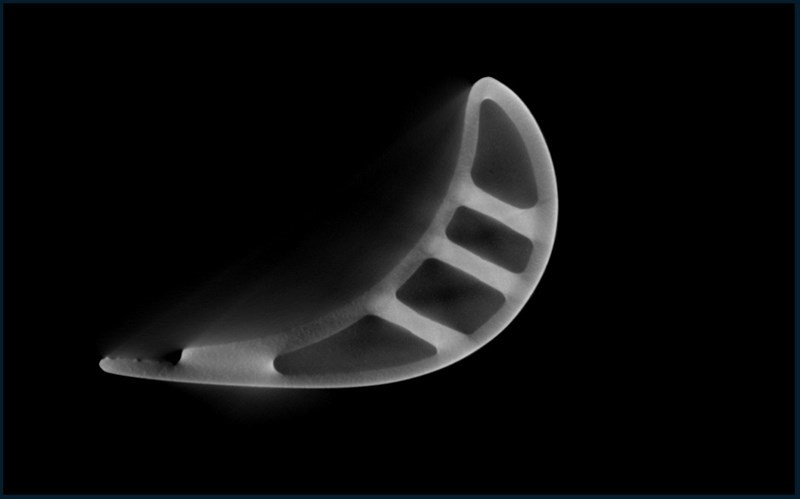

Aube aéronautique, 450 kV - 84µm - reconstruction standard
Horus - module de reconstruction avancé

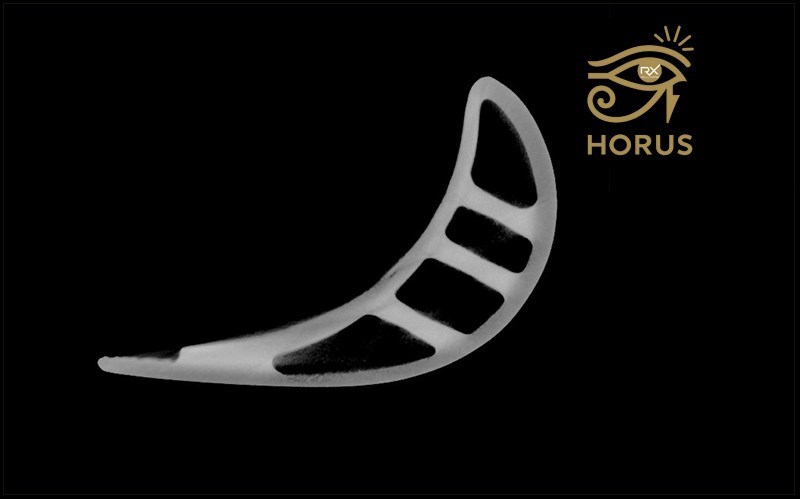

Aube aéronautique, 450 kV -  84 µm - reconstruction avec Horus

Horus peut-il remplacer un upgrade matériel ?

En partie. En étendant la capacité d'un tomographe existant à traiter des matériaux denses ou des configurations complexes, Horus apporte une partie des gains d'un upgrade matériel par simple activation logicielle. Deux conséquences directes :
  • Un meilleur retour sur investissement des équipements déjà en place.
  • Des coûts d'investissement réduits pour approcher les performances de configurations haute énergie, bien plus onéreuses.

Comment Horus réduit-il le temps de scan ?

Horus maintient, voire améliore, la qualité de reconstruction avec beaucoup moins de projections : selon les cas d'usage, jusqu'à environ 25 % du jeu initial. Concrètement :
  • Temps de scan divisé jusqu'à 4, soit jusqu'à 4× plus de scans à qualité équivalente.
  • Dose de rayonnement réduite pour les échantillons sensibles.
  • Moins de re-scans et des décisions plus rapides.
  • Moins de données à traiter et à stocker.


Des images plus nettes, des mesures plus fiables

En réduisant les artefacts et en homogénéisant les volumes reconstruits, Horus stabilise la segmentation et fiabilise les routines d'inspection. La détermination des surfaces devient plus robuste, ce qui renforce la justesse des analyses métrologiques, limite les corrections manuelles et accélère les workflows d'analyse.

Comment Horus s'intègre-t-il à X-Act ?

Horus est directement implémenté dans X-Act : il suffit de sélectionner le mode Horus au moment de la reconstruction. L'interface et le workflow restent inchangés, la prise en main est immédiate. Le support technique et la formation sont assurés par les équipes RX Solutions en France.
Roland expert tomographie
Roland Le Floc'h, Product Manager chez RX Solutions
« Avec Horus, nous permettons à nos clients de reconstruire des scans qui étaient jusqu'ici inexploitables. Les utilisateurs obtiennent des volumes plus homogènes, moins bruités, et peuvent accélérer fortement leurs séries de scans, sans modifier leur équipement. C'est un gain immédiat en productivité et en confiance d'analyse. »

Exemples de reconstructions Horus

Horus - module de reconstruction avancé

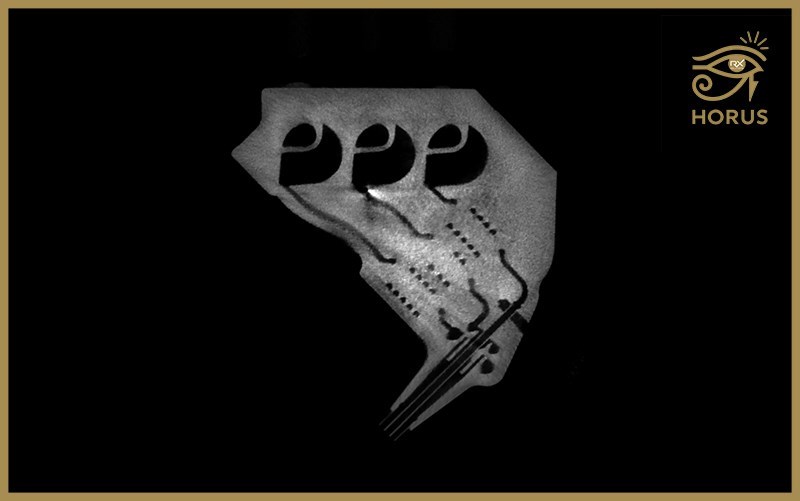

Pièce fabrication additive - 225 kV - 102µm
Horus - amélioration reconstruction tomographie

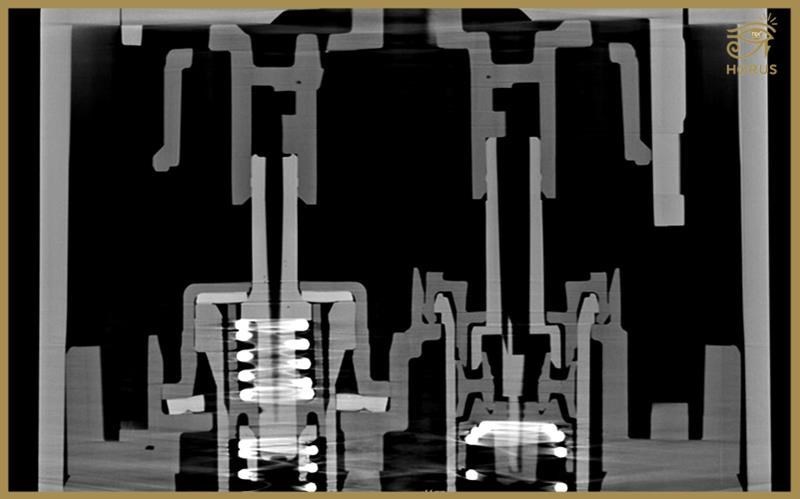

Pompe flacon de parfum - 100 kV - 30 µm
Horus - module de reconstruction avancé

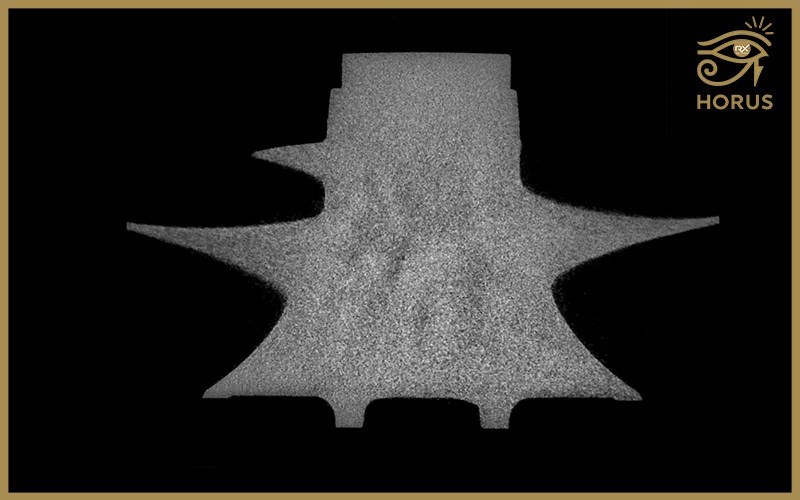

Turbine - 450 kV - 75 µm

Horus, pour quelles applications ?

Horus offre des résultats sur de nombreuses pièces et pour tous les secteurs industriels :

  • Pièces métalliques et multi-matériaux
  • Composants fortement atténuants (haute densité/épaisseur)
  • Angles limités, trajectoires partielles, laminographies
  • Échantillons sensibles où la dose et/ou le temps de scan doivent être réduits
  • Électronique de puissance, batteries, assemblages électromécaniques
  • Fabrication additive métallique
  • Pièces aéronautiques et automobiles complexes

Disponibilité et essai sur vos pièces

Horus est disponible en option logicielle pour l'ensemble de la gamme de tomographes RX Solutions. Une activation d'essai peut être proposée via une mise à jour de X-Act, pour évaluer le module sur vos propres pièces.
