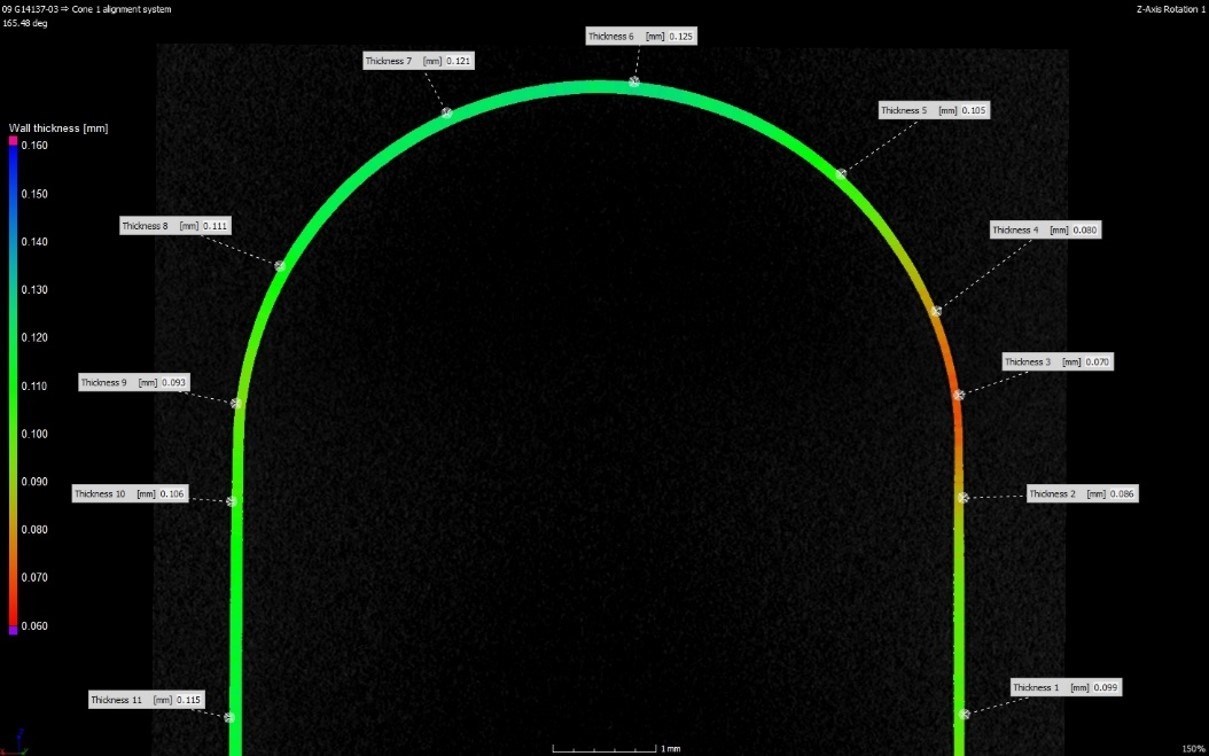

Comment la tomographie mesure-t-elle l'épaisseur de parois d'une pièce ?

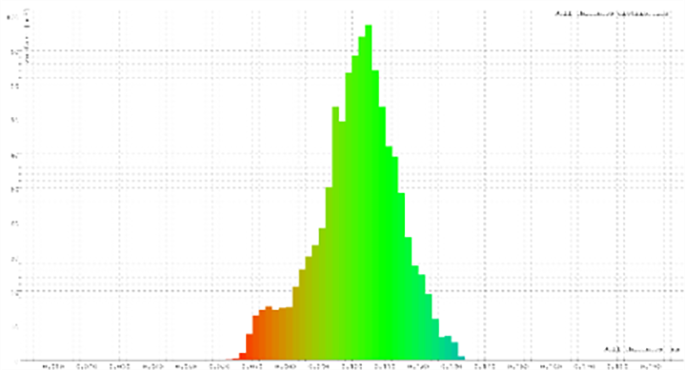

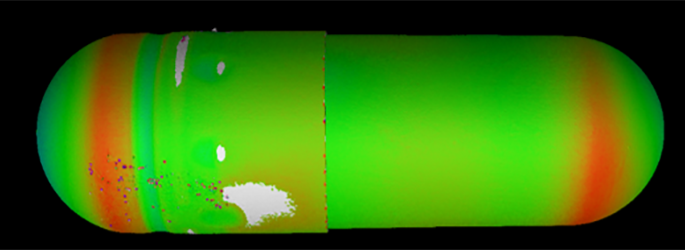

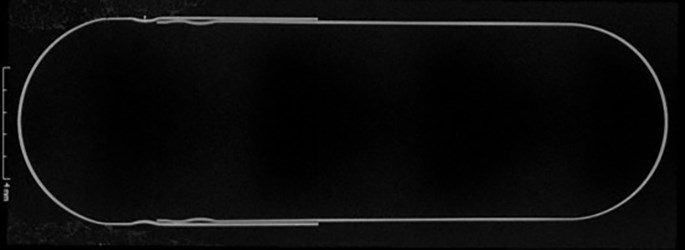

La tomographie génère un volume 3D complet de la pièce sans la découper. Un logiciel de post-traitement calcule ensuite l'épaisseur en tout point de la paroi, avec un code couleur indiquant les zones hors tolérance, ainsi que les valeurs minimum, maximum, moyenne et écart type.

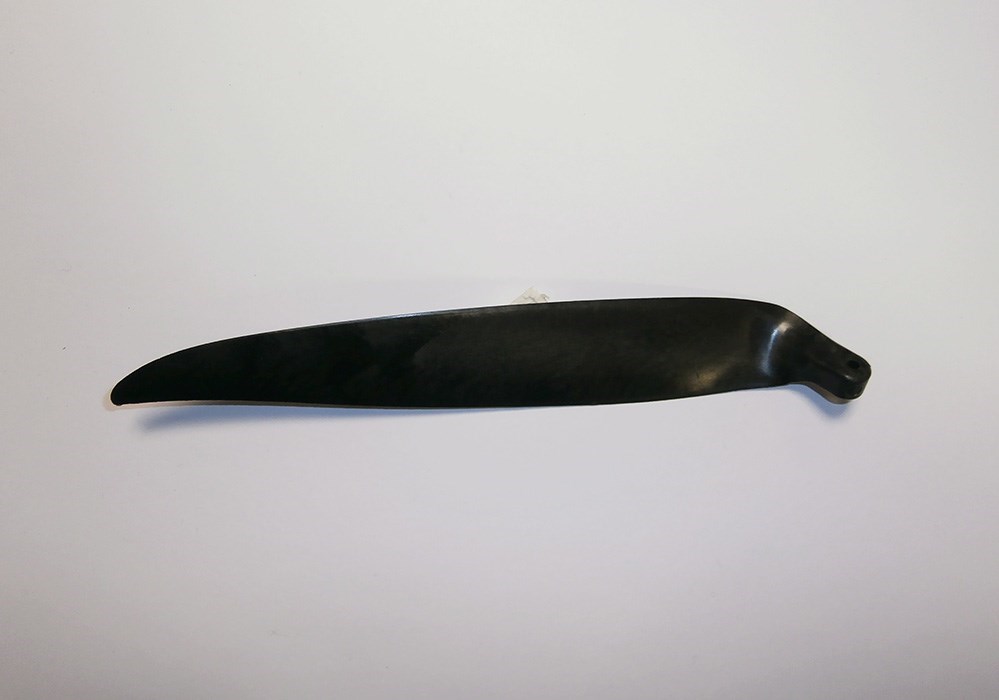

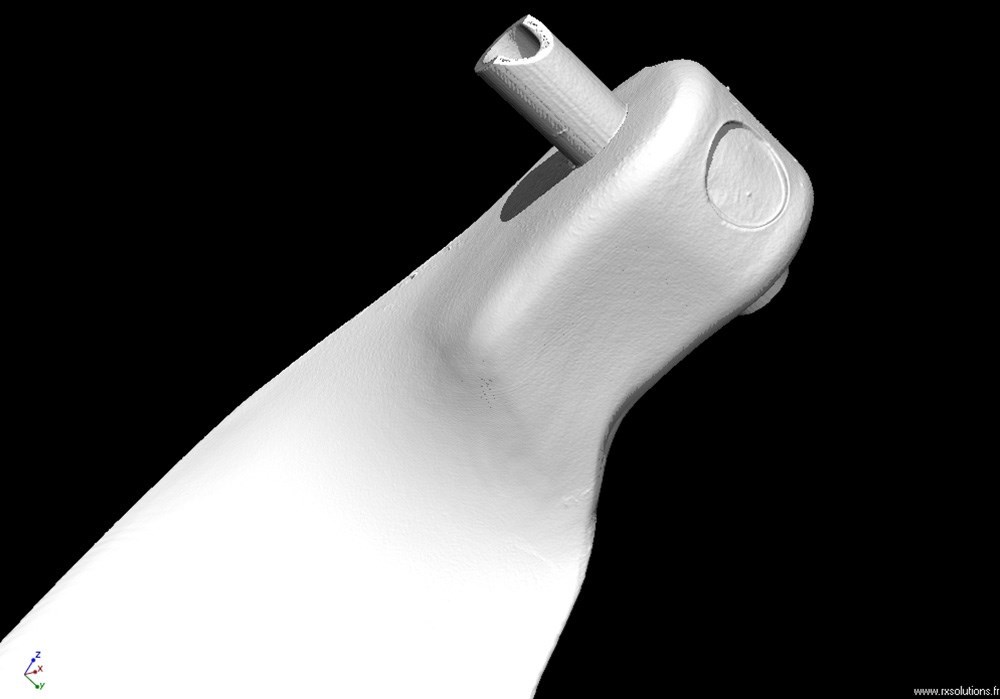

La rétro-ingénierie par tomographie permet-elle de générer directement un fichier CAO exploitable ?

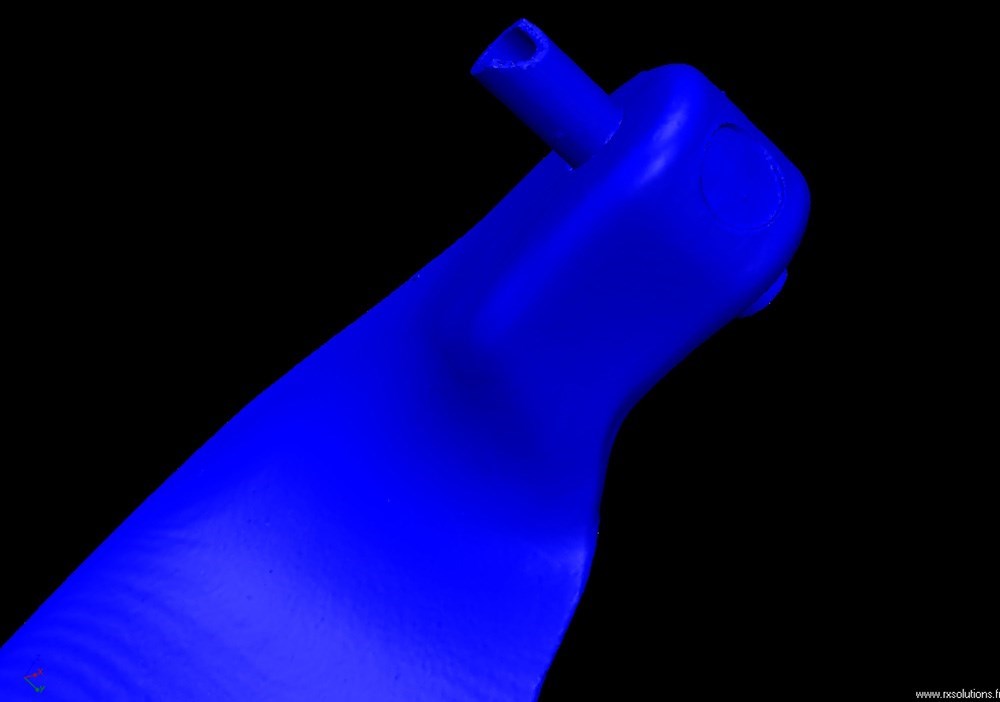

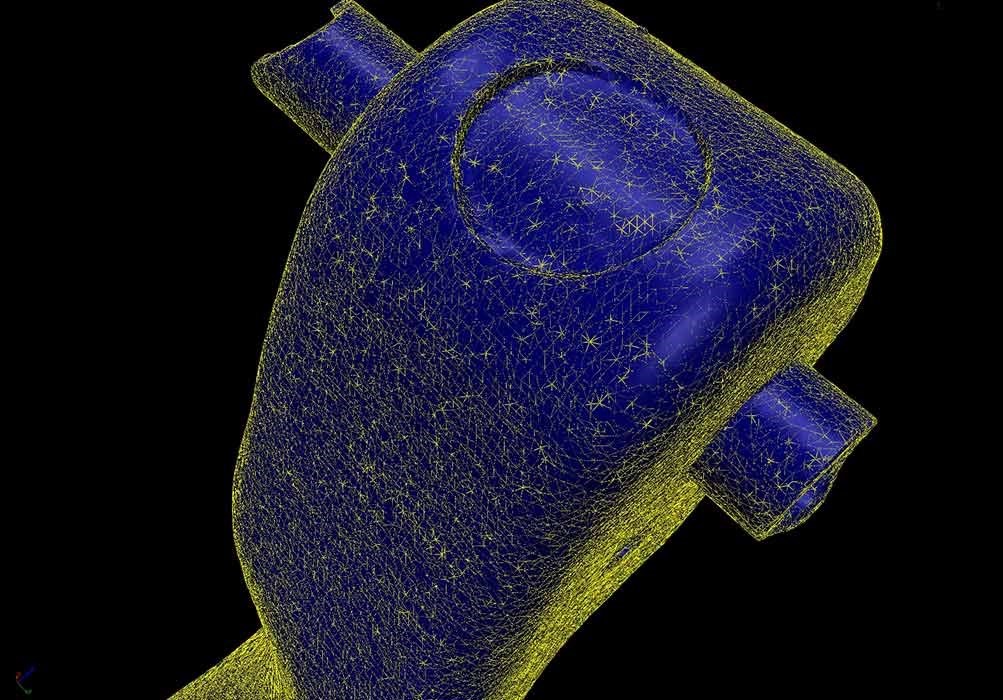

Oui. Le scan produit un nuage de points 3D des surfaces internes et externes, à partir duquel un fichier CAO est généré. Les données sont exportables dans des formats standards (STL, WRL, TXT…) compatibles avec la plupart des logiciels de conception.
Le contrôle géométrique par tomographie fonctionne-t-il sur des pièces déjà assemblées ?
Oui, c'est l'un des principaux avantages de la méthode : elle permet d'inspecter les géométries internes et externes d'un assemblage sans démontage, ce qui est impossible avec les moyens de contrôle traditionnels basés sur le contact ou la ligne de vue.
La tomographie peut-elle remplacer les contrôles CMM classiques pour l'optimisation d'outillage ?

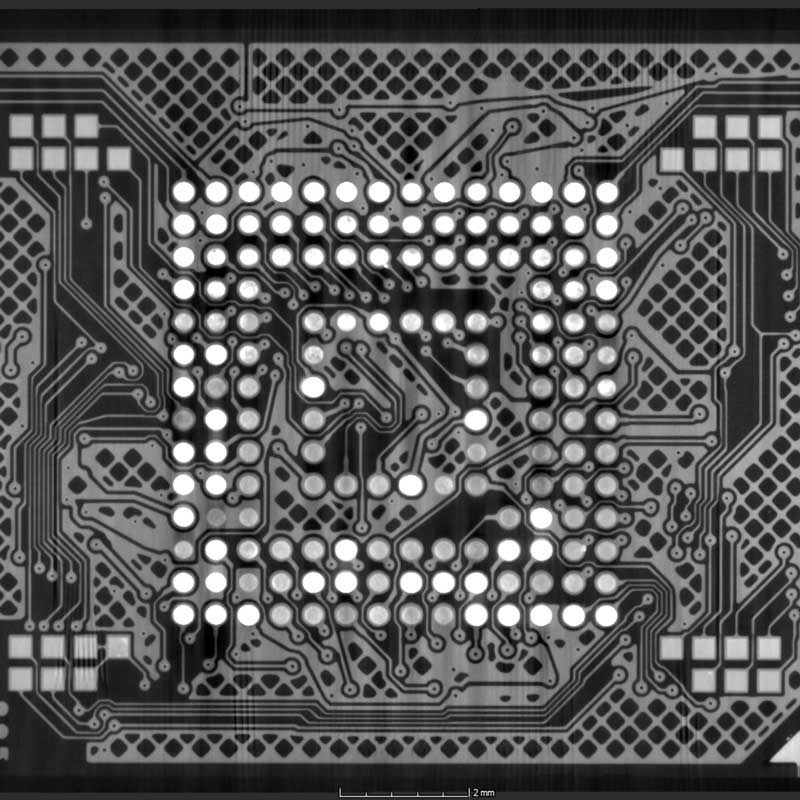

Elle les complète plutôt qu'elle ne les remplace : la tomographie apporte une vision globale et interne impossible à obtenir avec une CMM tactile, idéale pour identifier les sources de déformation en moulage ou les défauts d'assemblage en électronique. Les cotes critiques peuvent ensuite être validées par CMM si nécessaire.

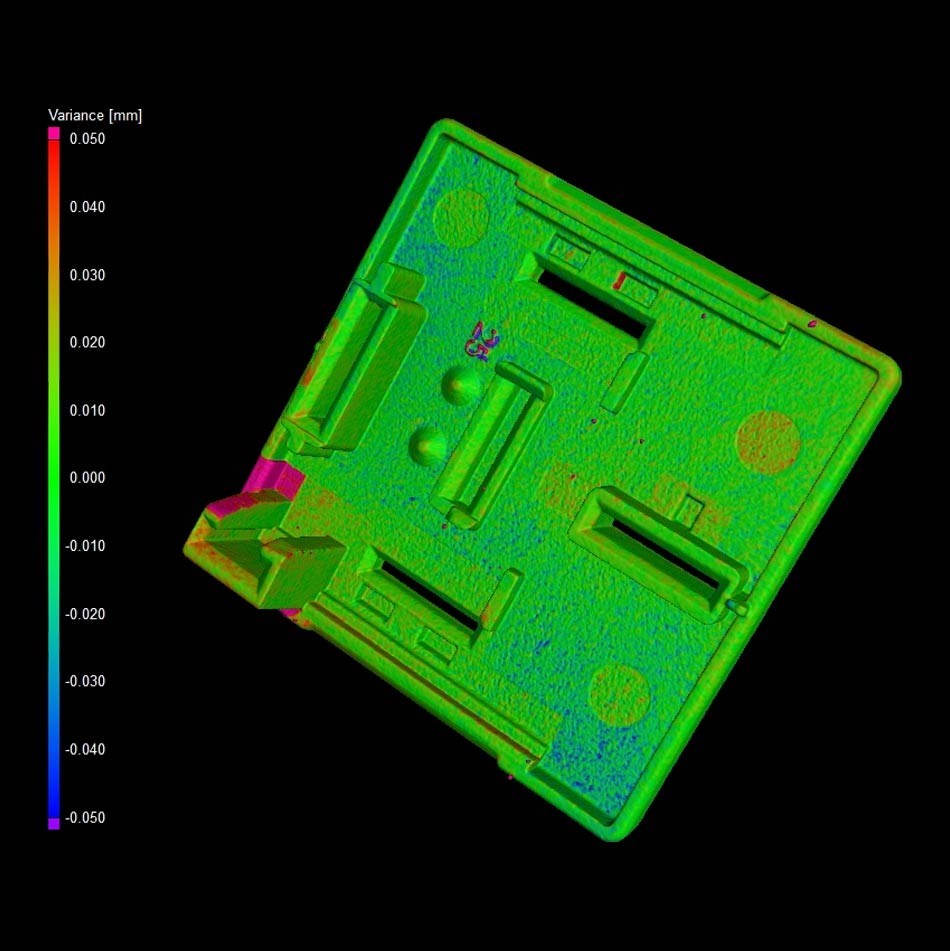

Quelle différence entre le contrôle géométrique et la mesure dimensionnelle / métrologie par tomographie

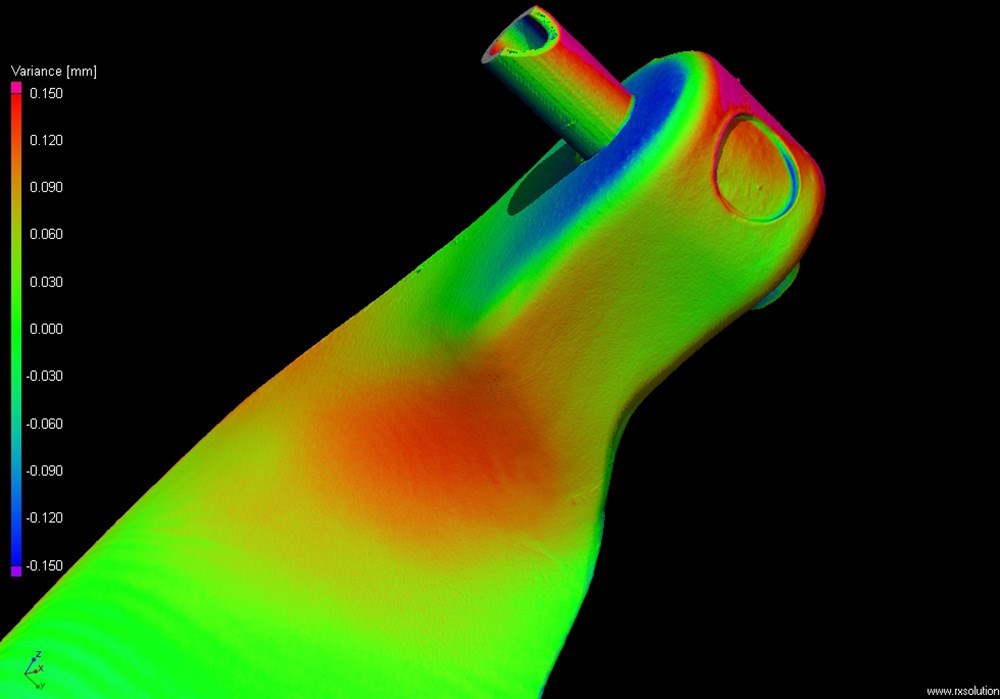

Le contrôle géométrique vérifie que la forme de la pièce respecte ses tolérances (épaisseur de parois, formes, positions, déformations) et sert aussi à la rétro-ingénierie. La mesure dimensionnelle porte sur la mesure précise des dimensions et la comparaison du scan au modèle CAO, avec la Metrology Series pour des mesures certifiées
Quelles caractéristiques géométriques la tomographie permet-elle de mesurer ?

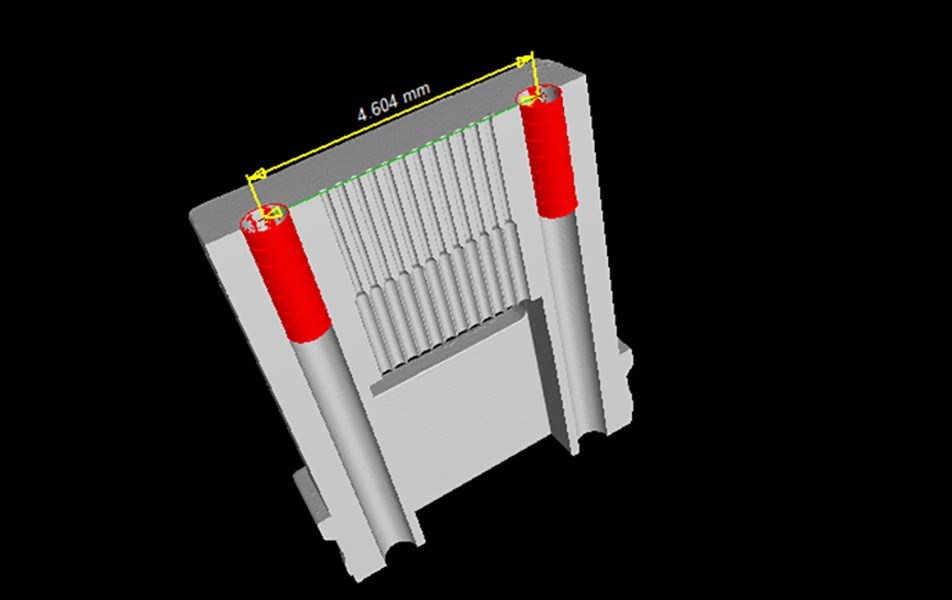

Dimensions, tolérances de forme et de position, parallélismes, perpendicularités, concentricités, épaisseur de paroi.
Quelle résolution atteint-on ?
Le sub-micron selon
la gamme (jusqu'à 250 nm avec la gamme Nano). La précision de mesure dépend de la pièce et de la configuration du tomographe.
