X-ActHorus - reconstruction avancée intégrée à X-Act

X-ActHorus - reconstruction avancée intégrée à X-Act

Des reconstructions améliorées, même sur vos pièces les plus complexes.

Découvrir X-ACT reconstruction Demander une démo
AccueilLogicielsReconstructionHorus
Horus - module de reconstruction avancé

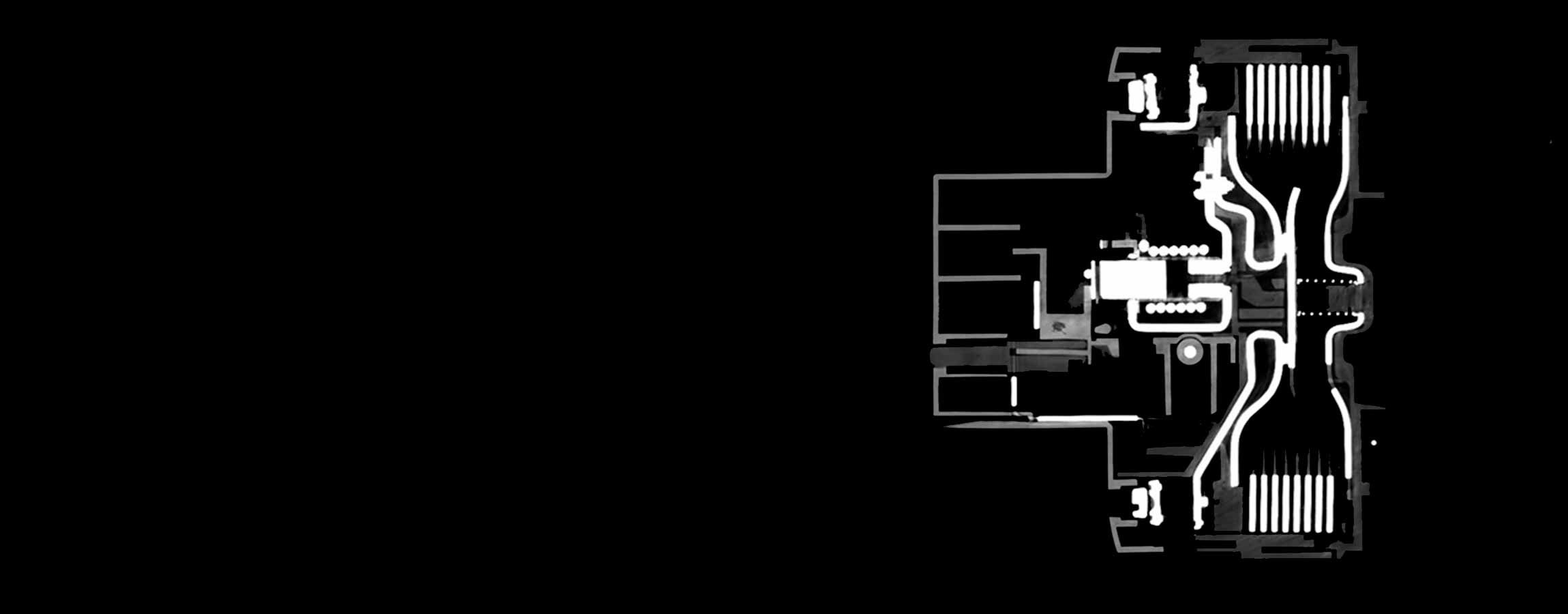

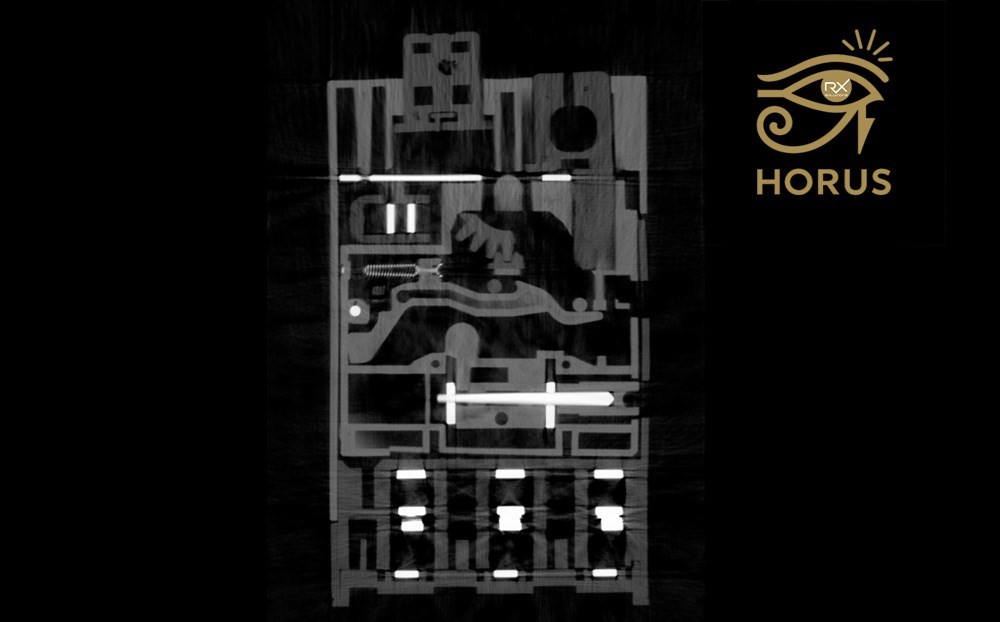

Disjoncteur multi-matériaux - reconstruction Horus
Horus - module de reconstruction avancé
Disjoncteur multi-matériaux - reconstruction classique

Horus - reconstruction avancée intégrée à X-Act


Améliorez la qualité de vos reconstructions par tomographie sans avoir à améliorer votre tomographe. Horus est notre logiciel interne de reconstruction avancée, directement intégré à votre logiciel X-Act.

Horus apporte une amélioration majeure de la qualité des images reconstruites, en particulier pour :
  • Les pièces métalliques
  • Les composants multi-matériaux
  • Les pièces difficiles à pénétrer

Exemples typiques de l'utilisation de Horus :
  • Assemblages électromécaniques
  • Connecteurs métalliques / plastiques
  • Cartes électroniques et circuits imprimés
  • Métrologie
  • Moulage
  • Aubes aérospatiales
  • Dispositifs médicaux (stylos injecteurs, stents, stimulateurs)
  • Pulvérisateurs et pompes (assemblages platique/ressort)
  • Fabrication additive

Des reconstructions avancées

<strong>Qualité d'image sur pièces exigeantes</strong><br><br>Pièces métalliques, assemblages multi-matériaux, composants difficiles à pénétrer : Horus réduit drastiquement les artefacts et améliore le contraste là où les algorithmes classiques atteignent leurs limites.-image
Qualité d'image sur pièces exigeantes

Pièces métalliques, assemblages multi-matériaux, composants difficiles à pénétrer : Horus réduit drastiquement les artefacts et améliore le contraste là où les algorithmes classiques atteignent leurs limites.
<strong>Aucun upgrade matériel requis</strong><br>&nbsp;<br>Horus s'active directement sur votre système RX Solutions existant, sans modification hardware, pour un gain de qualité immédiat.-image
Aucun upgrade matériel requis

Horus s'active directement sur votre système RX Solutions existant, sans modification hardware, pour un gain de qualité immédiat.
<strong>Temps de scan réduits</strong><br><br>Avec seulement 25 % des projections habituelles, obtenez une qualité d'image supérieure à un scan classique à 100 % — votre tomographe devient un vrai outil de production.-image
Temps de scan réduits

Avec seulement 25 % des projections habituelles, obtenez une qualité d'image supérieure à un scan classique à 100 % — votre tomographe devient un vrai outil de production.
<strong>Intégré nativement à X-Act</strong><br><br>Interface identique, aucune courbe d'apprentissage : Horus s'active directement dans votre logiciel X-Act.-image
Intégré nativement à X-Act

Interface identique, aucune courbe d'apprentissage : Horus s'active directement dans votre logiciel X-Act.
Horus

Gain de performance, sans modification du système

Horus améliore nettement la qualité d’image reconstruite et la précision des mesures métrologiques sur votre système RX Solutions—sans aucun upgrade matériel. En réduisant les artefacts, en améliorant le contraste et l’homogénéité, il optimise la reconstruction tout en permettant des scans plus courts avec moins de projections.

Reconstruction X-Act carburateur - Scan 150 kV<br><br>-image

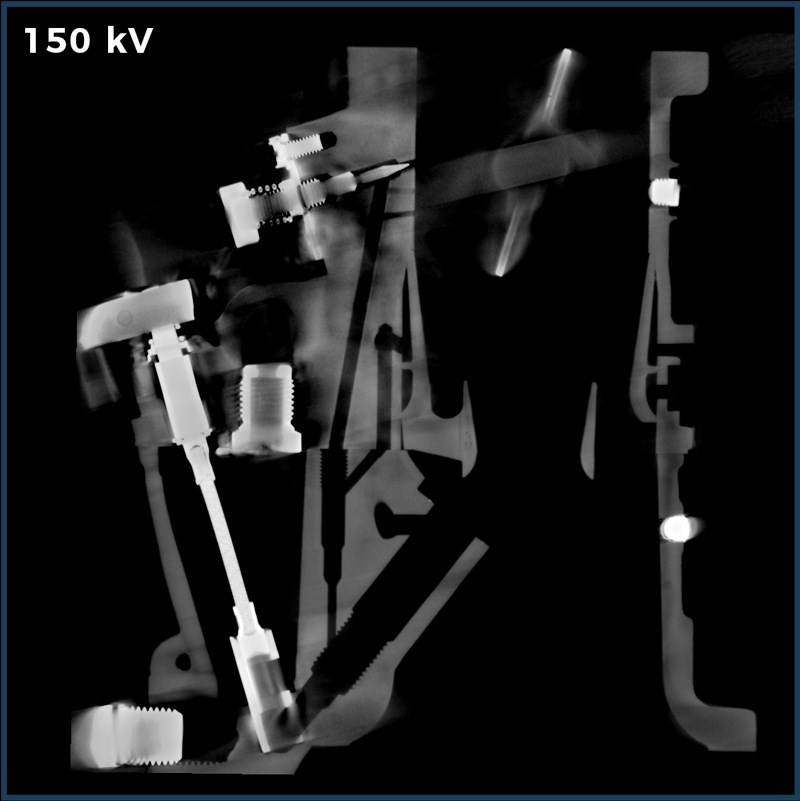

Reconstruction X-Act carburateur - Scan 150 kV

Reconstruction X-Act carburateur - Scan 230 kV<br><br><strong><br></strong>-image

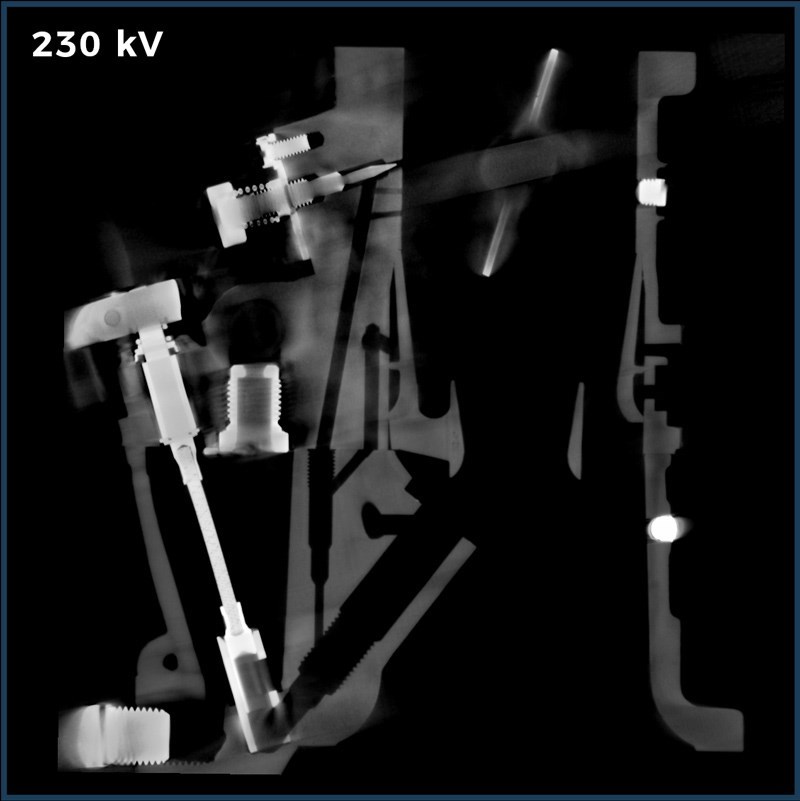

Reconstruction X-Act carburateur - Scan 230 kV

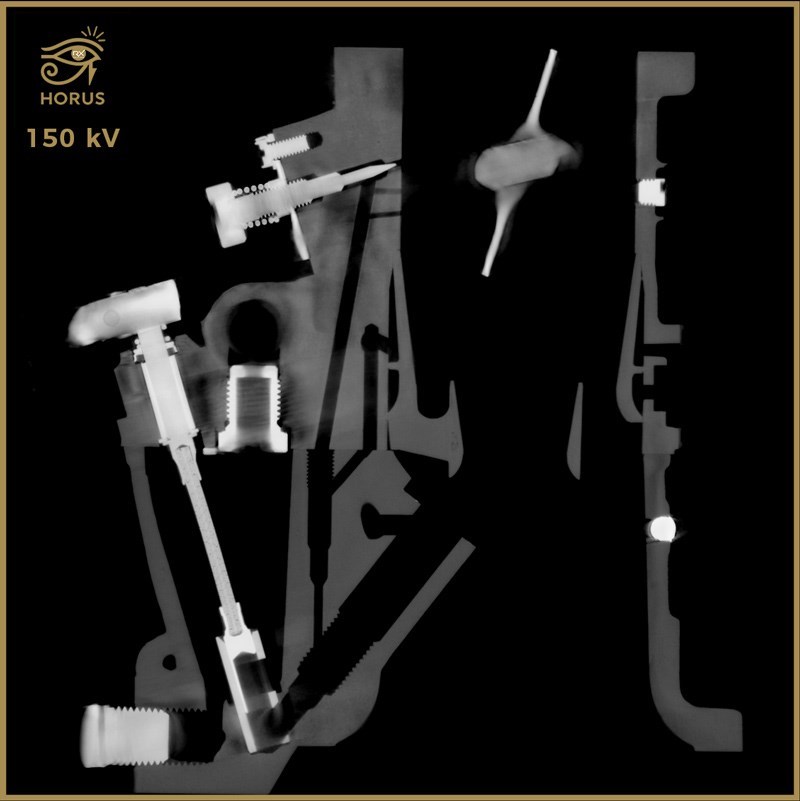

Reconstruction Horus carburateur - Scan 150 kV<br><br>-image
Reconstruction Horus carburateur - Scan 150 kV

Horus Reconstructions avancées, même sur les pièces exigeantes

L'inspection par tomographie de composants multi-matériaux, métalliques ou hautement atténuants représente un défi majeur en contrôle non destructif. Les algorithmes traditionnels atteignent leurs limites face à ces configurations exigeantes, produisant des images dégradées et de nombreux artefacts qui compromettent l'analyse dimensionnelle et la détection de défauts.
Grâce à ses algorithmes avancés, Horus réduit drastiquement les artefacts et améliore le contraste, transformant des données brutes difficiles en images exploitables et prêtes pour l'analyse automatisée.

Pièces métalliques

Forte absorption des rayons X générant du bruit et des artefacts.

Assemblages multi-matériaux

Différences d'atténuation créant des zones surexposées ou sous-exposées.

 Composants atténuants

Durcissement de faisceau et diffusion dégradant la qualité d'image.

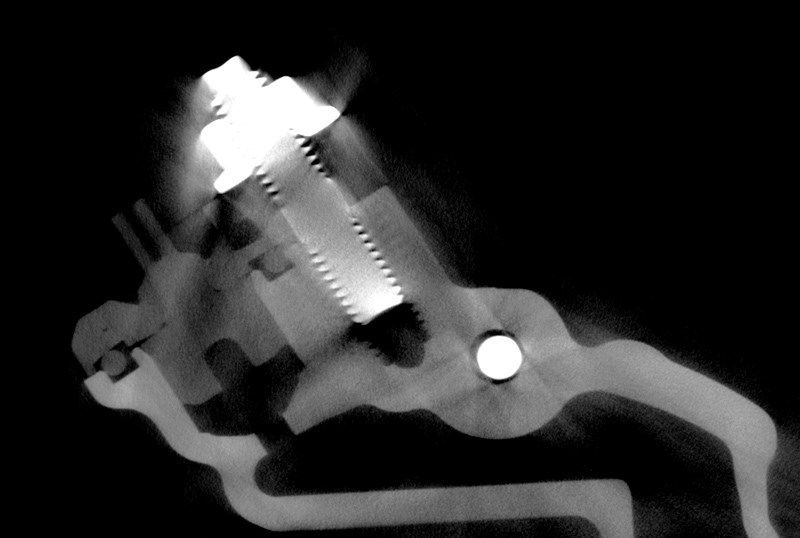

Reconstruction standard sur pièce multi-matériaux - Artefacts visibles, contraste limité


 Reconstruction optimisée avec Horus sur pièce multi-matériaux  - Artefacts réduits, contraste optimisé

Horus - module de reconstruction avancé

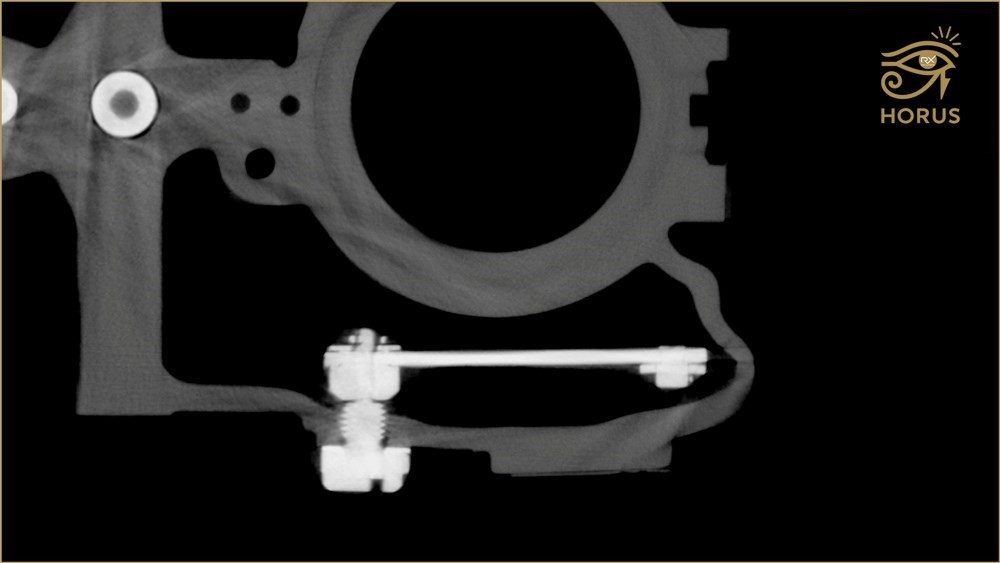

25% de projections - reconstruction Horus
Horus - module de reconstruction avancé

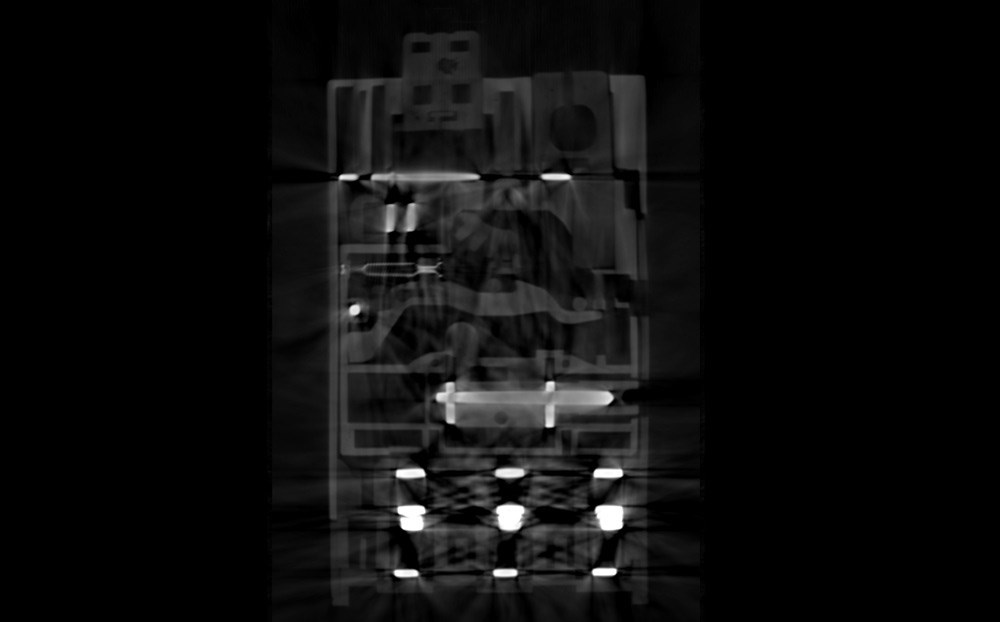

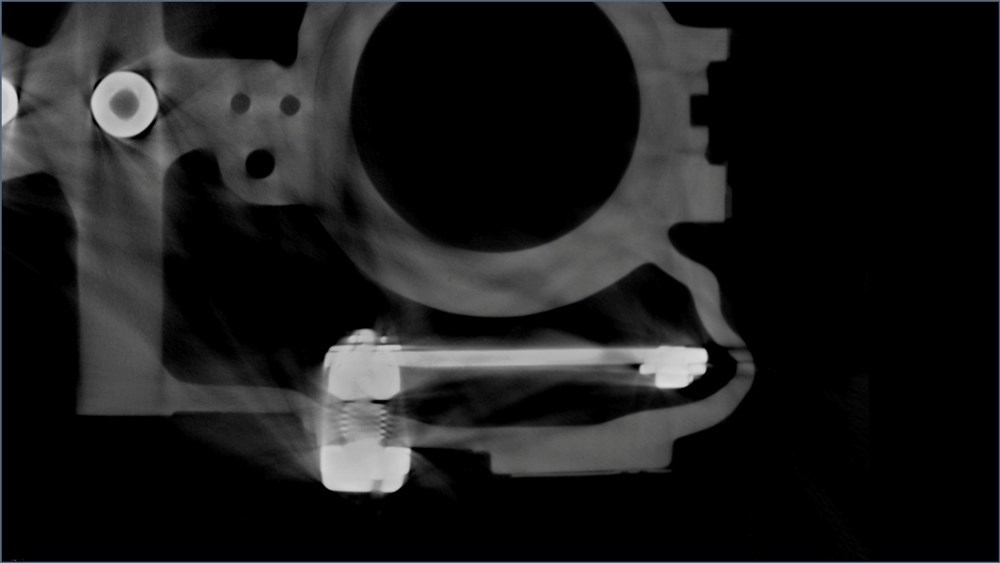

100 % de projections

HORUS Divisez votre temps de scan.

Les algorithmes avancés de Horus permettent de réduire drastiquement votre temps d'acquisition. Avec seulement 25% des projections habituelles, obtenez une qualité d'image supérieure à un scan utilisant 100% des projections via la reconstruction rapide dans X-Act. En divisant vos temps d'acquisition, vous transformez votre tomographe en véritable outil de production.
Horus - module de reconstruction avancé

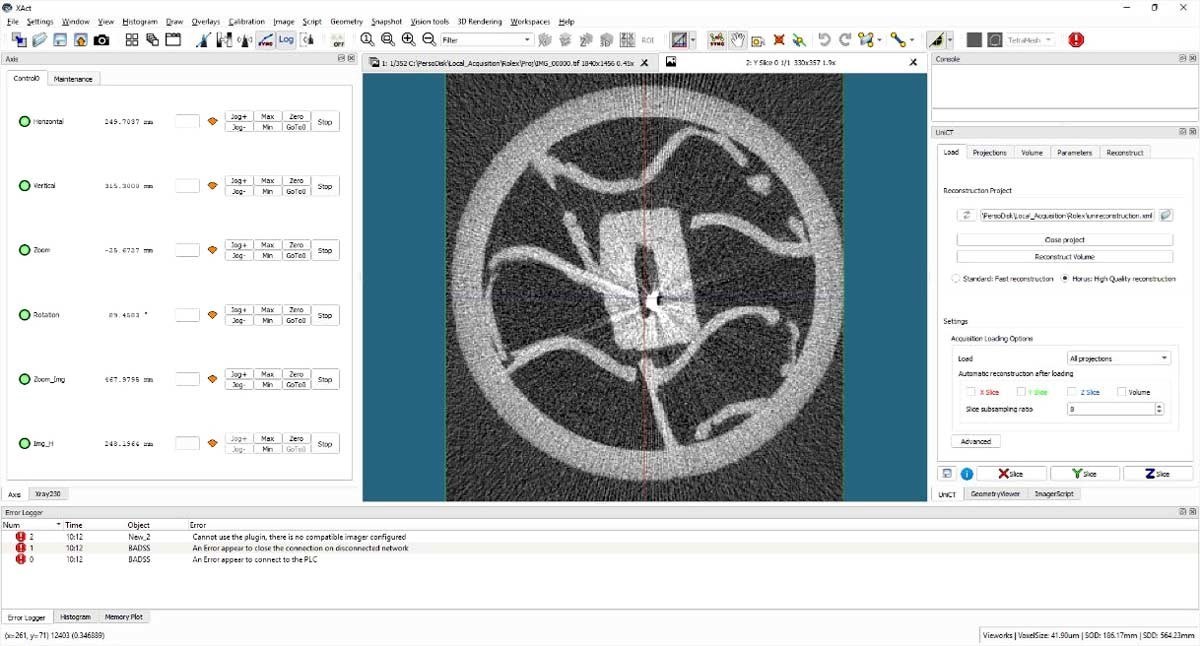

Intégration X-Act



  • Charger : importez votre jeu de données dans X-Act.
  • Sélectionner : choisissez Horis High Quality Reconstruction.
  • Reconstruire : définissez vos paramètres, lancez la reconstruction.


Compatibilité & Licences

  • Compatibilité machines : tous les tomographes RX Solutions CT
  • Prérequis logiciel : X-Act 25.9 à jour
  • Solution Horus : add-on activé dans X-Act, 1 licence/PC de reconstruction
  • Support : RX Solution

Vous voulez en savoir plus sur X-Act et sur la reconstruction avancée avec horus ?


Echangez directement avec un expert

Le site est protégé par reCAPTCHA et les Règles de Confidentialité et Conditions d'utilisation de Google s'appliquent.
Envoyer



Horus—cas applicatifs

Horus - module de reconstruction avancé
Horus - module de reconstruction avancé

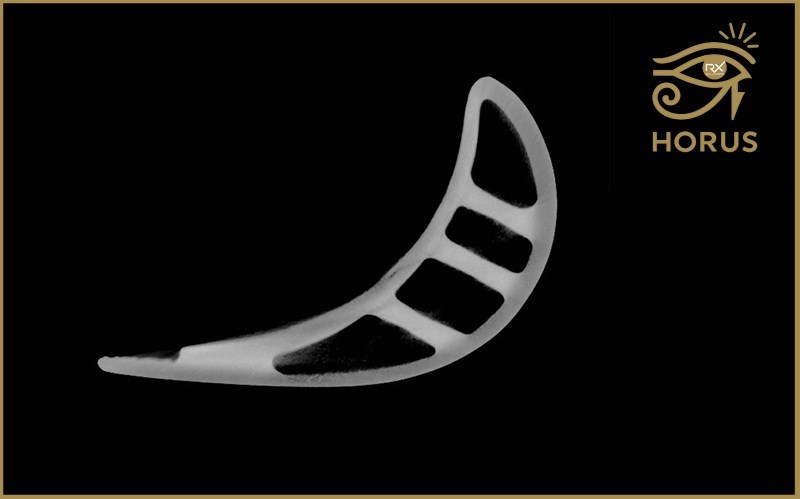

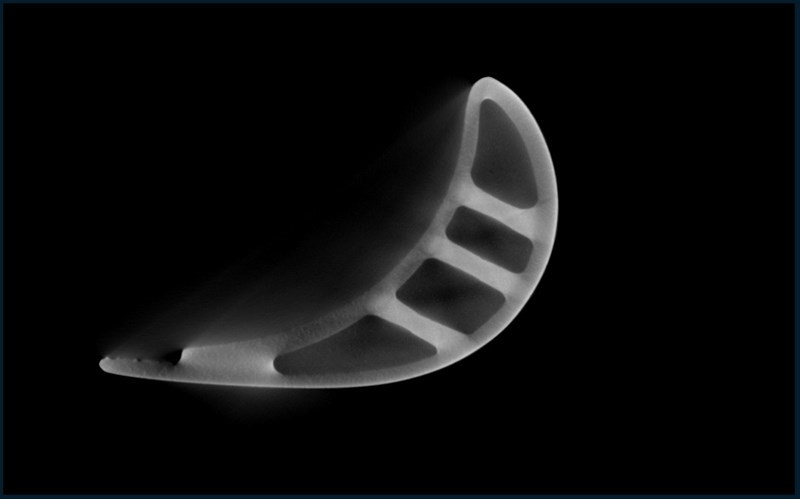

Aérospace blade

450 kV - 84 µm
Horus - module de reconstruction avancé
Horus - module de reconstruction avancé

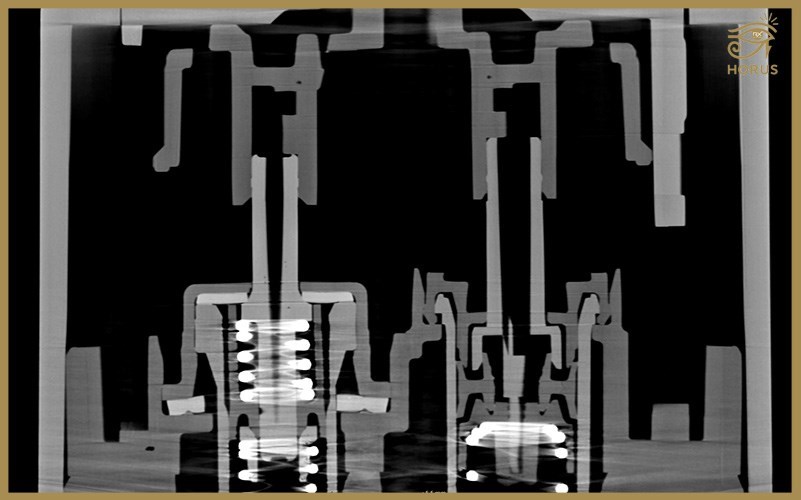

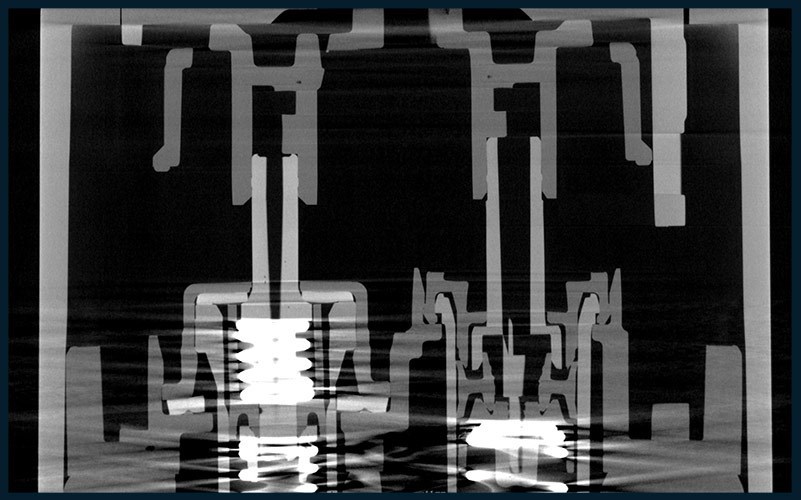

Pompe flacon - multi-matériaux

100 kV - 30 µm
Horus - module de reconstruction avancé
Horus - module de reconstruction avancé

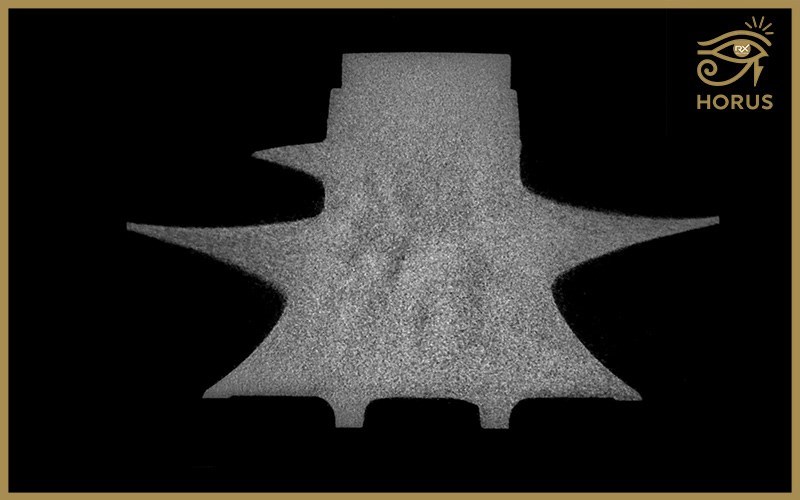

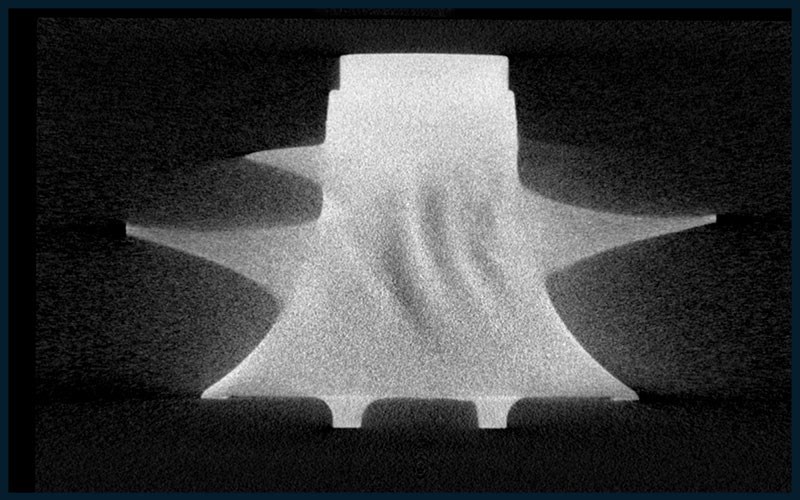

Turbine métallique

450 kV - 78 µm
Horus - module de reconstruction avancé
Horus - module de reconstruction avancé

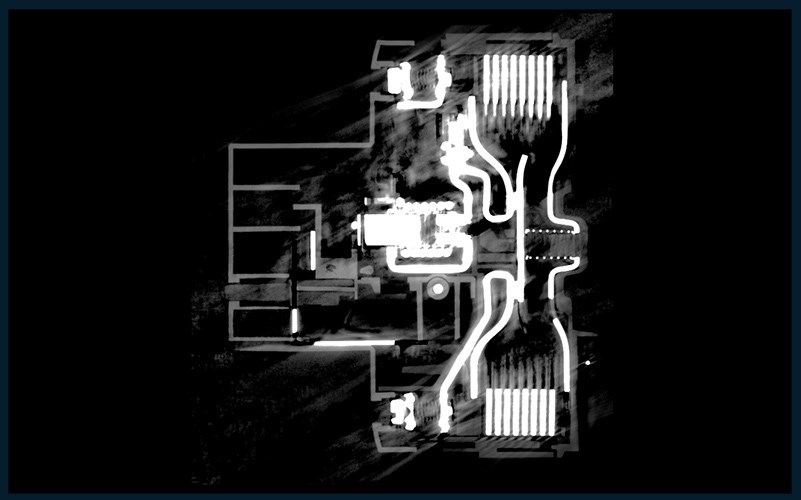

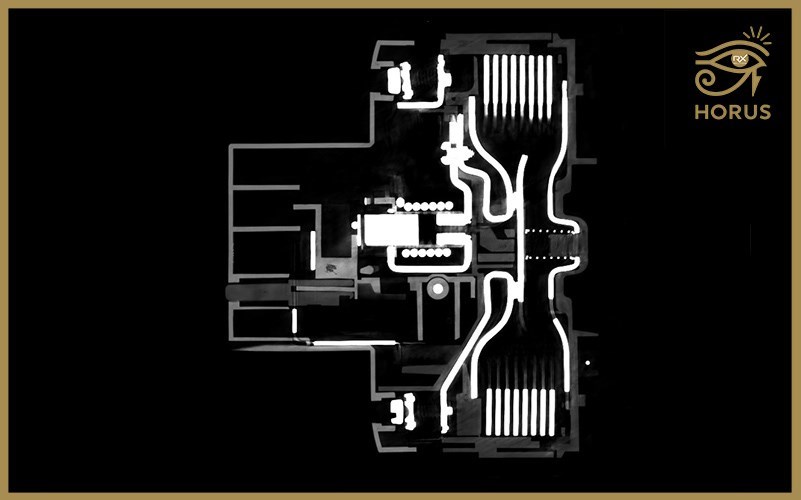

Disjoncteur - multi-matériaux

150 kV - 11 µm
Horus - module de reconstruction avancé
Horus - module de reconstruction avancé

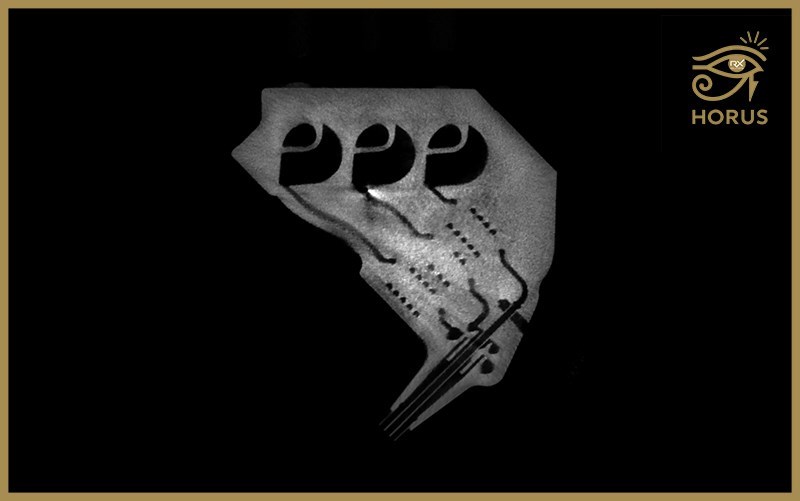

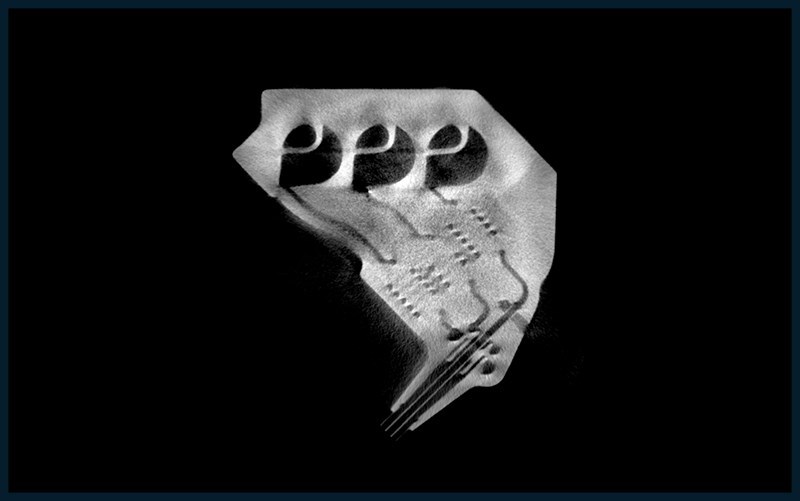

Fabrication additive métal

225 kV - 102 µm

HorusPourquoi utiliser Horus pour vos reconstructions complexes ?

La valeur d'Horus, c'est un algorithme pensé pour s'intégrer nativement à votre écosystème X-Act et compatible sur toute la gamme.
01

Compatible sur toute la gamme

EasyTom S/L/XL, L-450 et au-delà : Horus fonctionne sur l'ensemble des systèmes RX Solutions, sans distinction de modèle.
02

Fiabilité métrologique renforcée

Une reconstruction plus homogène et moins bruitée stabilise la segmentation et contribue à des mesures dimensionnelles plus fiables.
03

Zéro rupture d'usage

Votre interface X-Act reste identique : aucune formation supplémentaire, aucun changement d'habitude pour vos équipes.
04

Une intégration fluide

Horus s'appuie sur X-Act, notre logiciel propriétaire fort de plus de 30 années-homme de développement, pour une intégration parfaitement fluide

FAQ Horus

Horus nécessite‑t‑il un upgrade matériel ?
Non votre tomographe n'a pas besoin d'être modifié / optimisé. Par contre selon votre configuration PC, la reconstruction peut être lente, ou même échouer. Nous recommandons au minimum un PC de reconstruction avec une carte graphique RTX 5070 Ti et 256 Go de RAM
Sur quels tomographes Horus est-il compatible ?
Tous nos tomographes sont compatibles pour utiliser Horus dans X-Act au moment de la reconstruction. EasyTom S/L/XL/Ultratom etc... Seul le PC de reconstruction peut être trop vieux pour permettre à Horus de reconstruire correctement.
Est-ce que mon interface X-Act est modifiée ?
L'interface est toujours la même, moins d'onglets d'optimisations sont disponibles quand vous sélectionnez Horus pour la reconstruction, mais sinon votre interface reste identique.
Un impact sur la métrologie ?
Une reconstruction plus nette et homogène stabilise la segmentation et contribue forcément à des mesures plus fiables.
uis-je réduire le nombre de projections ?
Oui : au moment de l'acquisition vous pouvez réduire le nombre de projections et ainsi gagner du temps de scan. Horus permet des résultats d'une qualité équivalentes avec moins de projections.
Faut-il avoir X-Act à jour ?
Oui, Horus est disponible uniquement à partir de la  dernière mise à jour de X-Act à savoir 25.09. Les versions antérieurs ne permettent pas son utilisation.
