La tomographie (CT) permet-elle vraiment la mesure, ou seulement de “voir à l’intérieur” ?

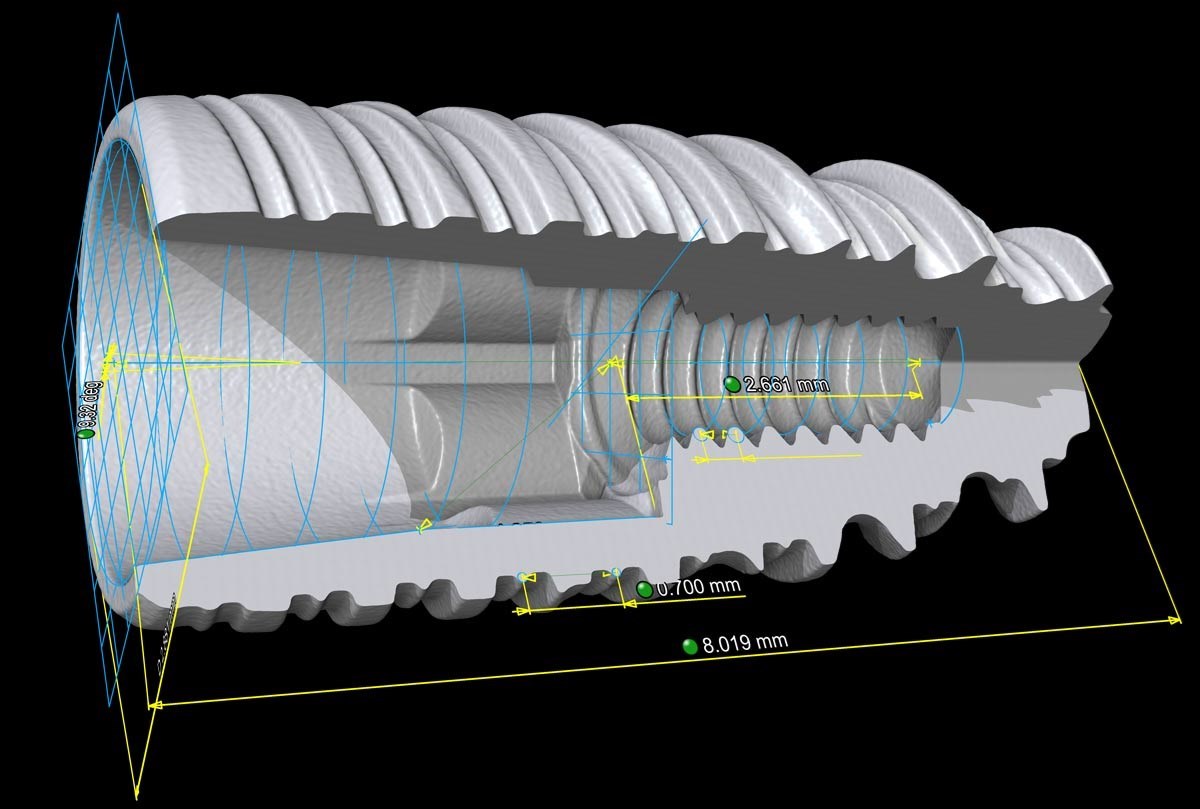

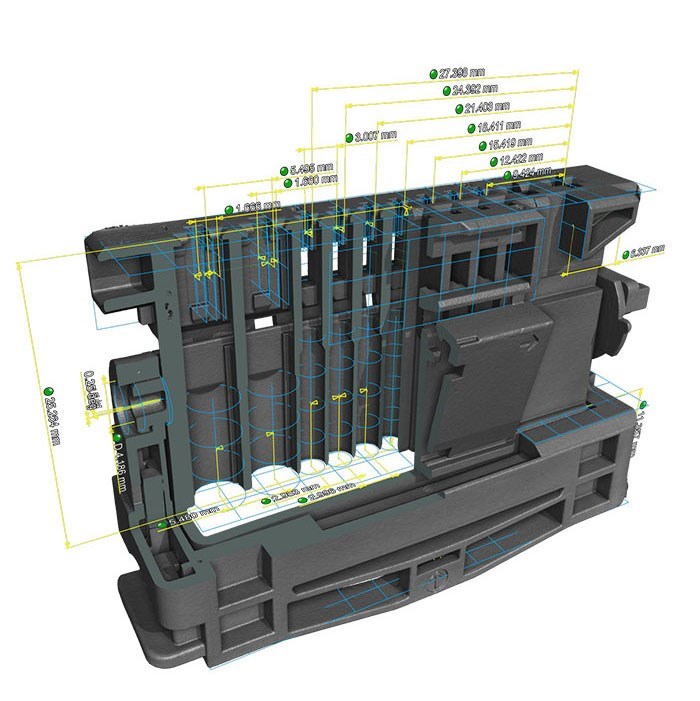

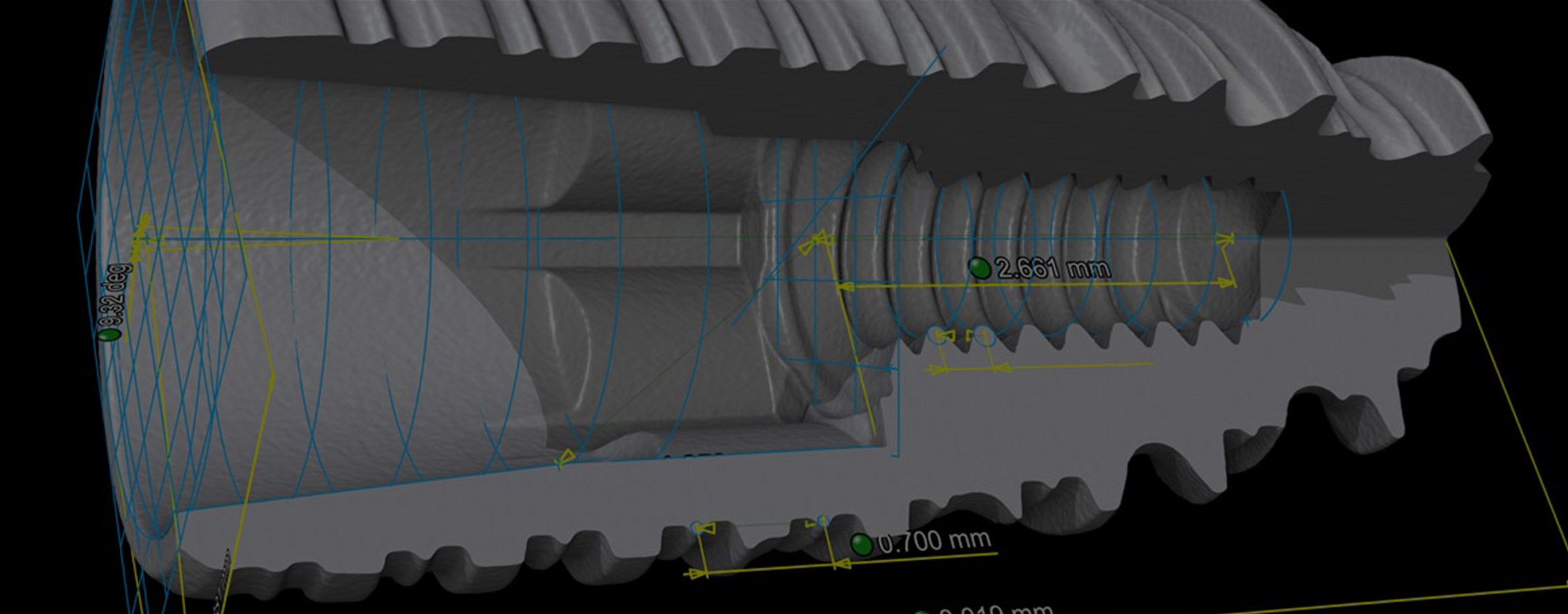

Oui. La tomographie industrielle n’est pas qu’une image : elle fournit un volume 3D complet en un seul scan, à partir duquel on réalise des mesures dimensionnelles sur les surfaces internes et externes, avec tolérances et GD&T.
La tomographie est-elle fiable pour des mesures 3D ?
La fiabilité dépend du système, du réglage et des procédures métrologiques. Les tomographes “
Metrology Series” RX Solutions spécifient un MPE conforme VDI/VDE 2630 et permettent de calculer l’incertitude spécifique à la tâche. Avec une calibration et des vérifications périodiques, on obtient des mesures répétables et traçables.

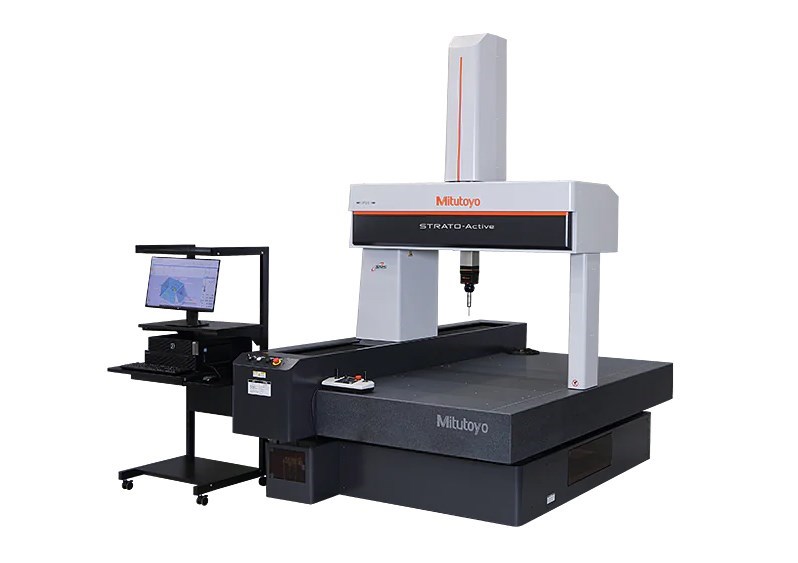

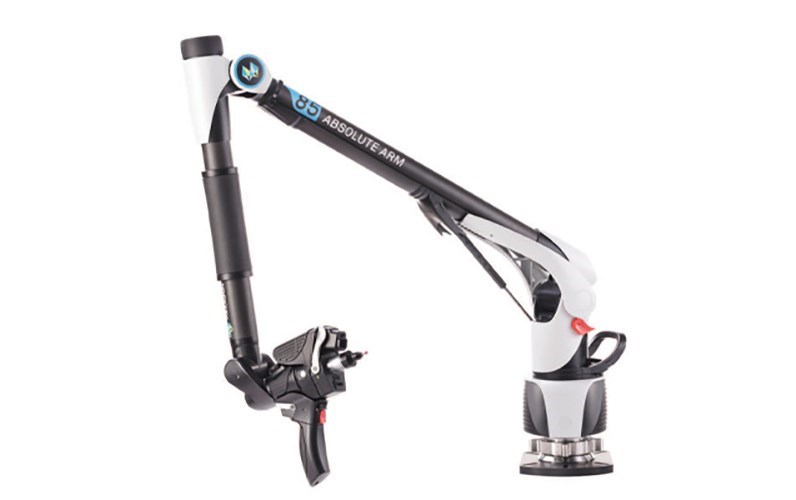

La CT remplace-t-elle une CMM (MMT) ?
La CT complète la CMM. La CT mesure sans contact des géométries inaccessibles (cavités, assemblages, zones internes) ; la CMM tactile reste pertinente pour certaines cotes critiques et tolérances serrées selon matériaux/géométries. En pratique, on combine souvent CT + CMM.

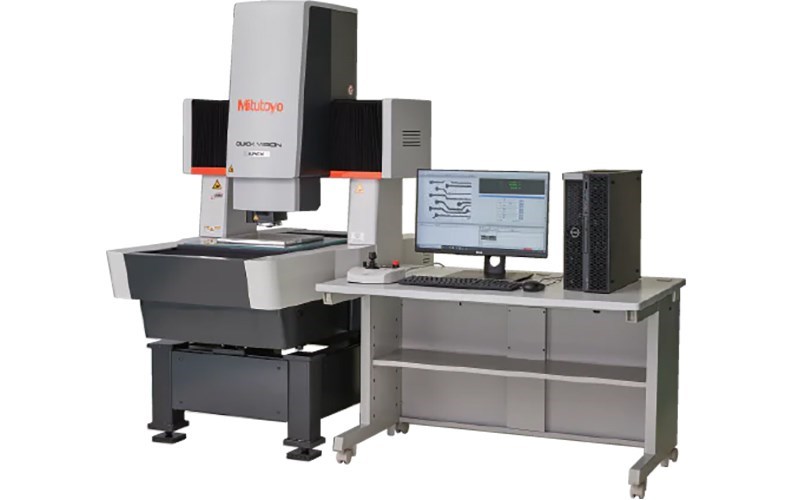

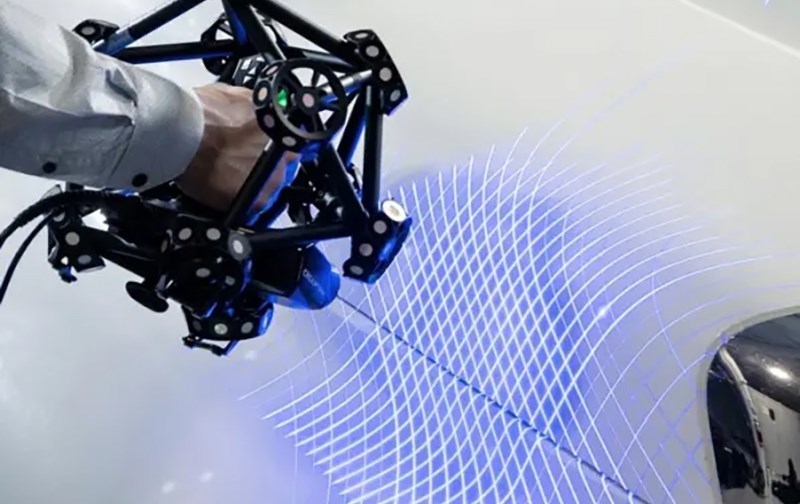

Quels gains par rapport à une MMT ou à la vision optique ?
On passe d’un contrôle point par point à l’analyse d’un volume complet :
- accès aux géométries cachées sans découpe,
- un seul scan remplace plusieurs opérations,
- nuage de points dense pour toutes les cotes et comparaison CAO/scan,
- moins de préparations/bridages, plus de vitesse sur pièces complexes.
Combien de temps dure un scan / une mesure en CT ?
Cela dépend de la taille, de la matière/densité, de l’épaisseur et de la résolution visée. Compter quelques minutes à plus d’une heure. L’automatisation (sample loader, ordonnancement, recettes) permet d’enchaîner des lots 24/7 avec rapports automatiques.
Les artefacts (anneaux, “beam hardening”) faussent-ils les mesures ?
Ils peuvent. On les réduit par des paramètres adaptés (kV, filtres), des trajectoires et corrections logicielles. On valide ensuite l’effet résiduel via l’incertitude de mesure et des pièces étalon pour garantir l’exactitude métrologique.

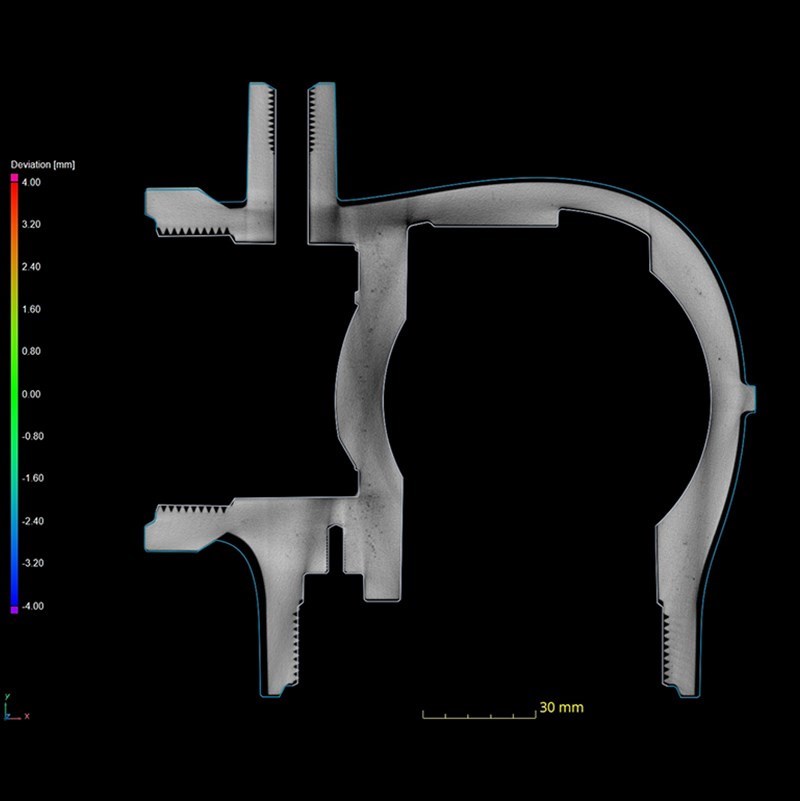

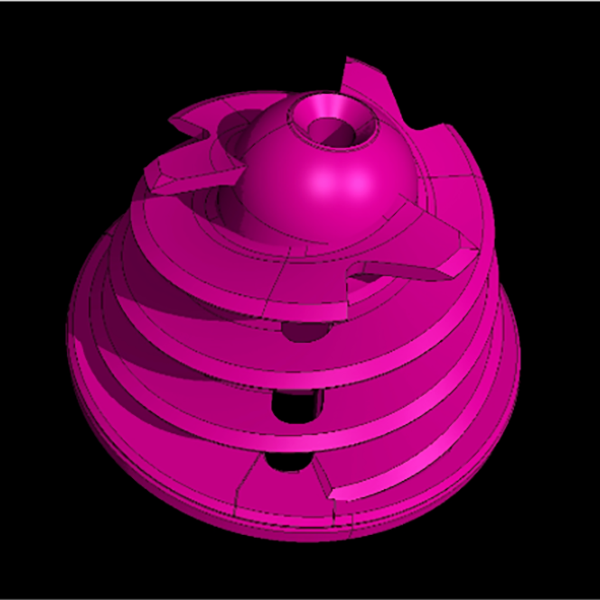

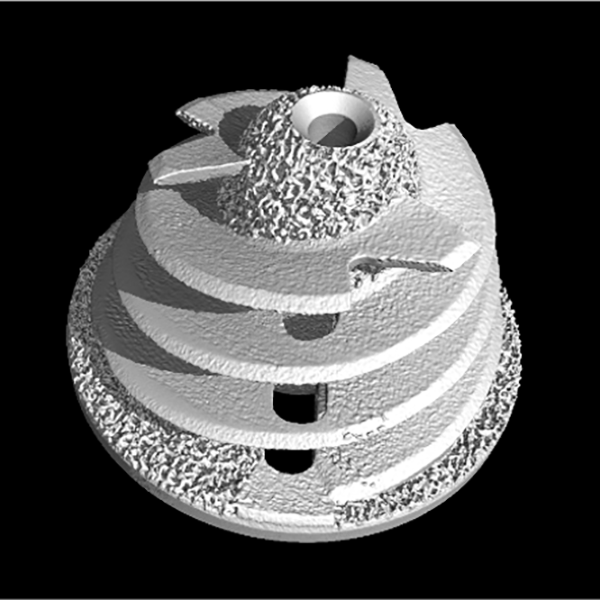

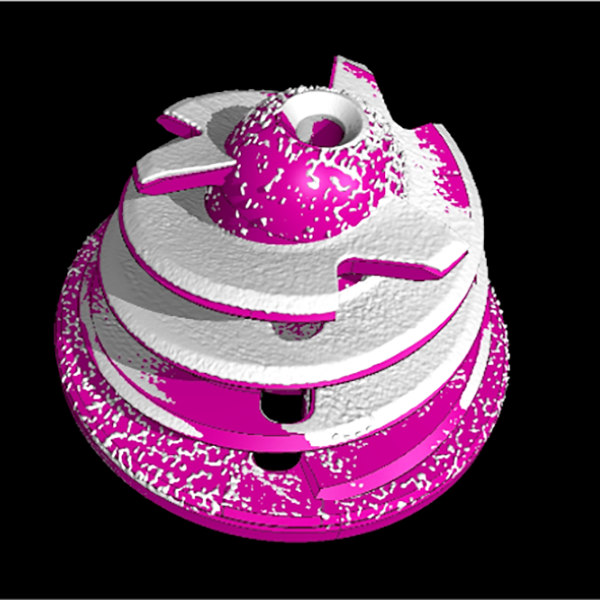

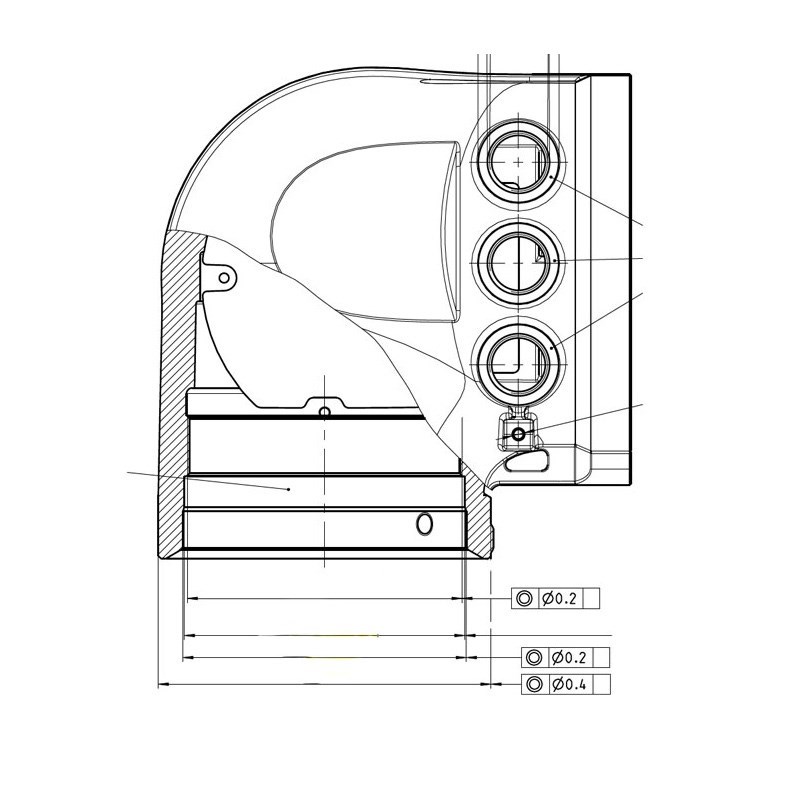

Comment se déroule la comparaison nominal / réalisé (CAO ↔ scan) ?

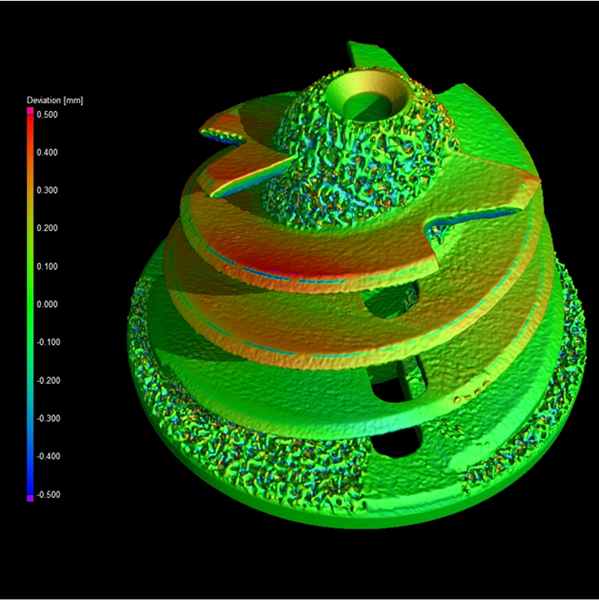

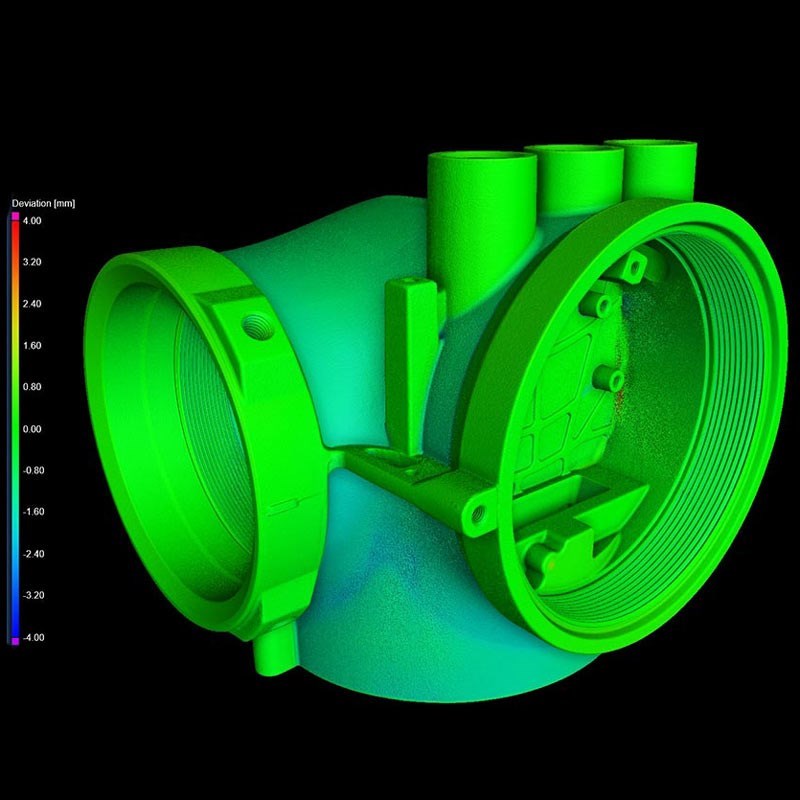

On aligne la pièce scannée sur la CAO (best-fit / DRF), on calcule les écarts 3D, on affiche une carte d’écarts colorée et on extrait les cotes GD&T. Les résultats se tracent dans des rapports (PDF/CSV/QIF) et s’intègrent au SPC.
Qu'est-ce que la MPE d'un tomographe ?
Erreur maximale tolérée sur une mesure, selon la VDI/VDE 2630-1.3. Exemple : 5,5 µm + L/50 pour l'EasyTom L 230 avec détecteur 25x32
Quelles configurations sont compatibles Metrology Series ?

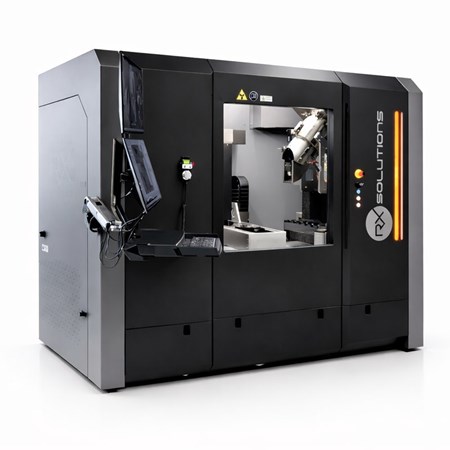

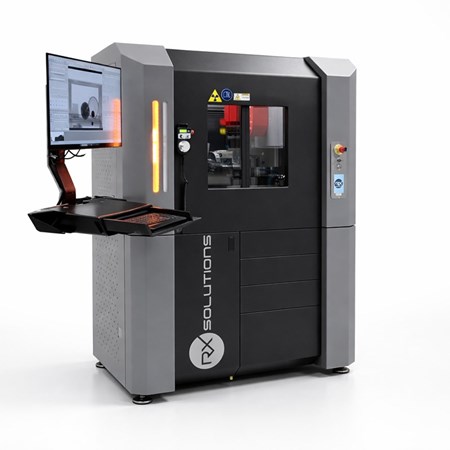

Deux plateformes, 6 configurations : EasyTom S 150, EasyTom L 230, 300 et 450
