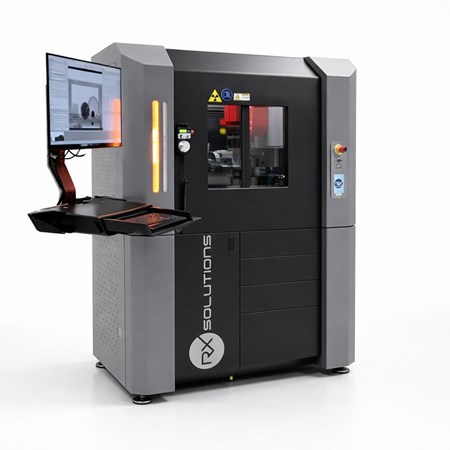

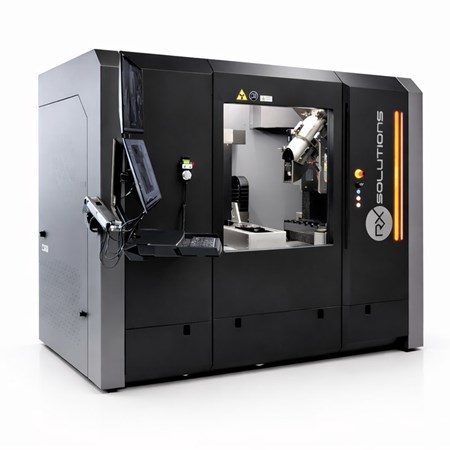

Qu'est ce que la Metrology Series de RX Solutions ?
La Metrology Series est une gamme de systèmes de tomographie industrielle (CT) conçus pour la métrologie dimensionnelle 3D. Elle permet la mesure non-destructive des caractéristiques internes et externes des pièces, avec une précision garantie selon la norme VDI/VDE 2630 et intègrent des composants matériels et logiciels dédiés à la traçabilité, la répétabilité et la précision certifiée des mesures.
Que signifie le MPE pour mes mesures ?

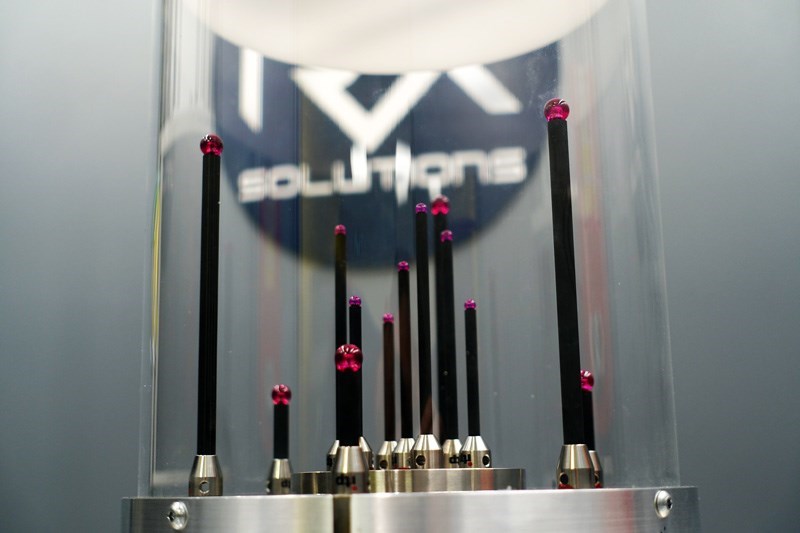

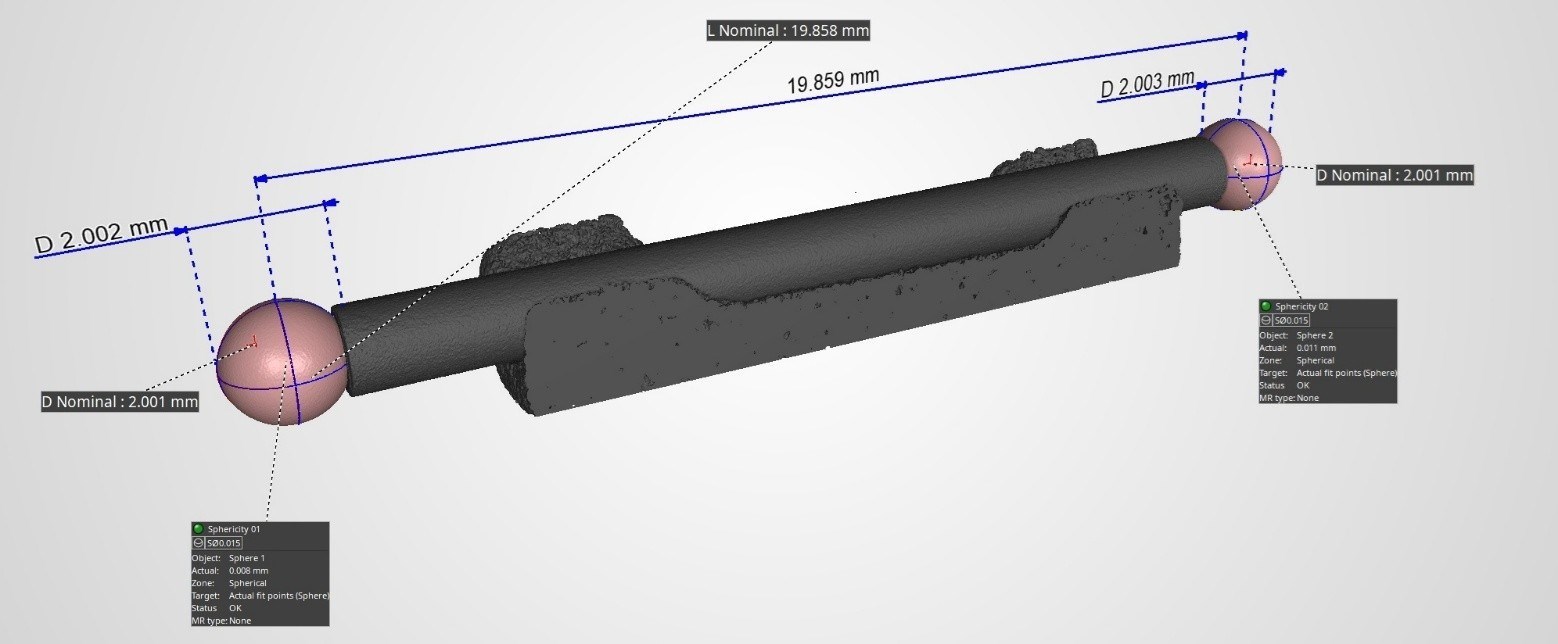

Le MPE est l’erreur maximale admissible mesurée selon VDI/VDE 2630, avec des artefacts calibrés en conditions contrôlées. Il indique le potentiel métrologique du système CT, utile pour comparer différentes machines et établir des protocoles de vérification, mais ne garantit pas la précision de chaque mesure individuelle.
Pourquoi choisir la tomographie pour faire de la métrologie dimensionnelle ?

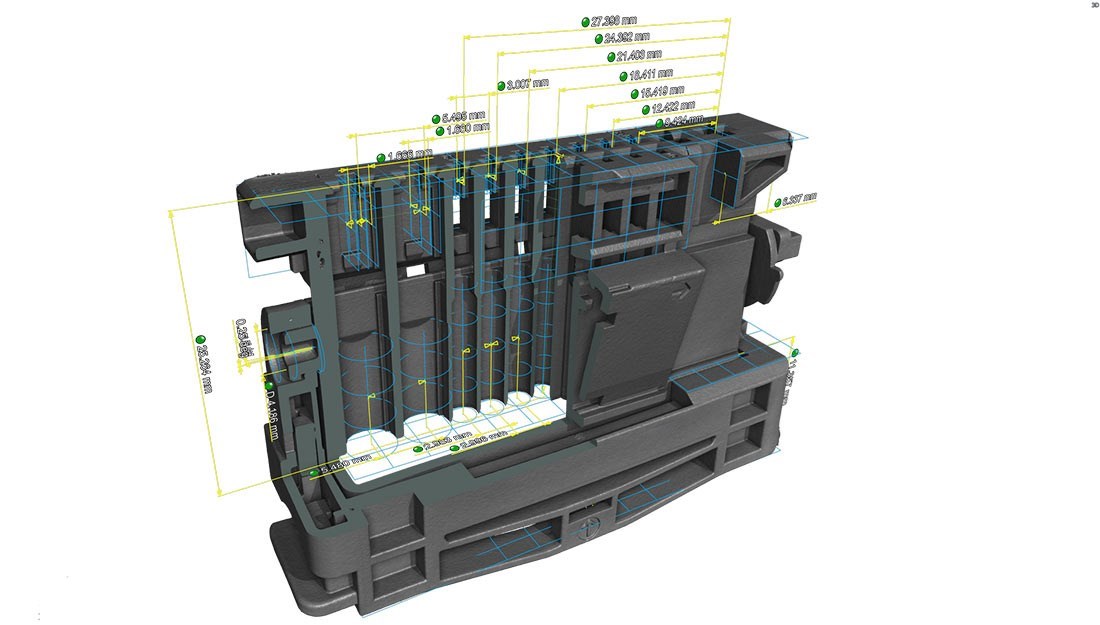

La tomographie CT offre une analyse tridimensionnelle complète, permettant de mesurer simultanément les géométries internes et externes, les épaisseurs de paroi, les tolérances GD&T et les écarts CAO/réel, en un seul scan et sans destruction de la pièce contrairement aux méthodes de mesures traditionnelles.
Quelle est la différence entre un tomographe standard et un tomographe Metrology Series ?

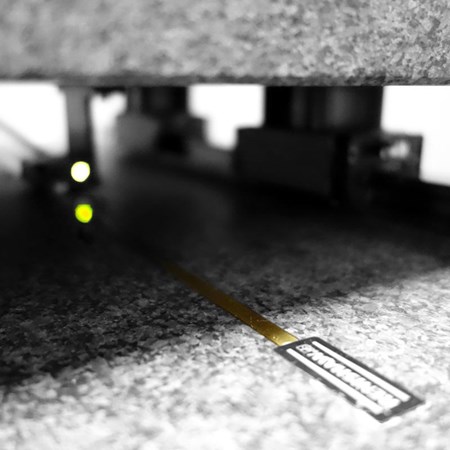

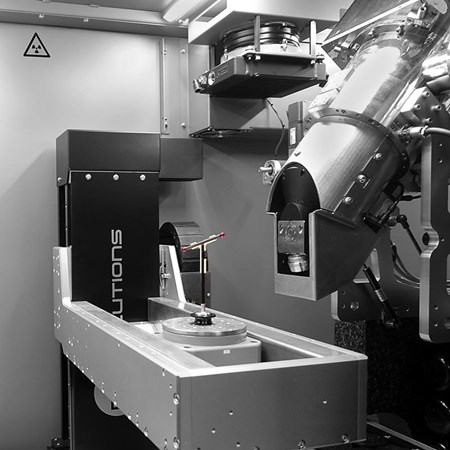

Contrairement aux tomographes standards, la Metrology Series intègre des technologies matérielles et logicielles dédiées à la métrologie : encodeurs linéaires, régulation thermique ±0,5°C, calibration usine, correction de distorsion, et conformité VDI/VDE 2630. Elle garantit traçabilité, répétabilité et comparabilité des résultats.
Que signifie la certification VDI/VDE 2630-1.3 pour mes mesures ?
VDI/VDE 2630-1.3 est la norme allemande de référence pour certifier les performances métrologiques des systèmes CT. Elle garantit traçabilité (remontée aux standards nationaux), répétabilité (stabilité dans le temps), comparabilité et documentation officielle des performances.
Quels logiciels sont compatibles avec la Metrology Series ? ?
Les systèmes Metrology Series sont nativement compatibles avec les principaux logiciels de métrologie dimensionnelle : VGStudio Max, Polyworks Inspector, Geomagic Control X, VG Inline, et proposent des exports STL avancés avec détermination sub-pixel.
Un tomographe industriel peut-il remplacer les autres méthodes de mesure (CMM, optique, vision, robot) ?
La CT métrologique est complémentaire aux méthodes traditionnelles. Elle excelle pour les mesures volumétriques, internes et complexes, tandis que les CMM et scanners optiques restent pertinents pour la haute précision sur surfaces accessibles et les contrôles rapides en ligne.
