easytom xl


Système de tomographie par rayons X Haute Résolution. Configurations multi-sources : Micro & Nano

Système de Tomographie Industrielle par rayons X Micro & Nano foyers

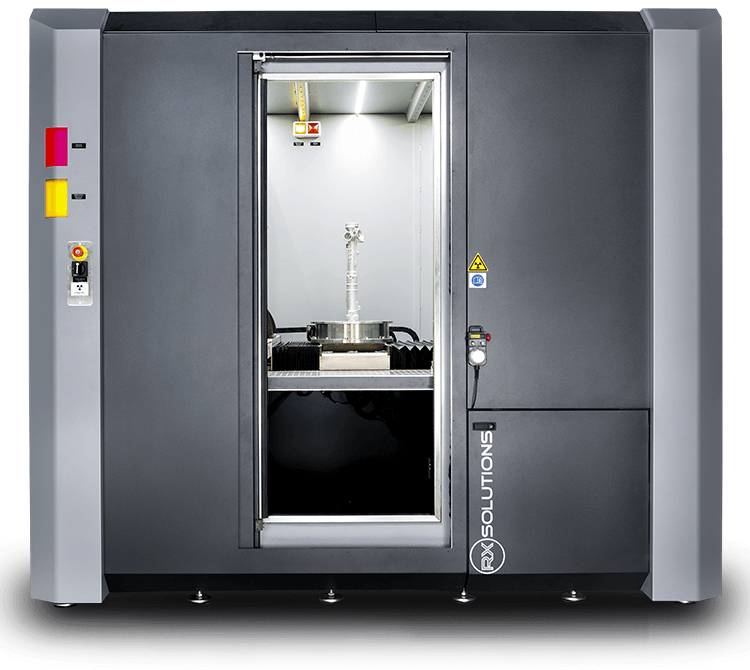

Le tomographe par rayons X EasyTom XL est le plus grand équipement en cabine de notre gamme. Son grand volume de scan permet d’inspecter avec précision de très grands objets. A la fois performant et modulable, le système EasyTom XL est conçu pour répondre aux applications d’imagerie 3D les plus exigeantes, allant de la recherche sur les matériaux aux applications industrielles en R&D, en assurance qualité et en production. Avec ce nouvel équipement, il est désormais possible de visualiser, mesurer et analyser en haute résolution des composants ou des assemblages volumineux pouvant aller jusqu'à 600 mm de diamètre et 720 mm de hauteur.



Aucun compromis : Combinez la Micro & Nano Tomographie Haute Résolution

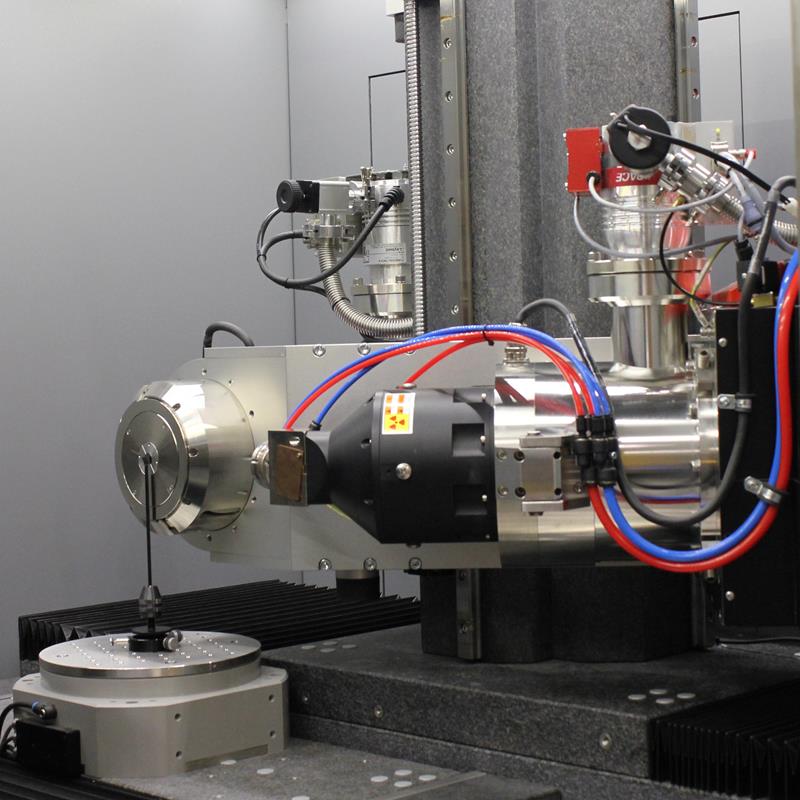

L’EasyTom XL est la seule cabine qui permet de combiner une source à rayons X haute résolution et haute puissance : Nano foyer 160 kV & Micro foyer 230 kV. La capacité de l’EasyTom XL d’accueillir une source 230 kV offre la possibilité d’inspecter des échantillons plus denses et plus épais. Avec une résolution pouvant atteindre 0.4 µm) et de multiples choix de générateurs et de détecteurs, le système de tomographie EasyTom XL permet d’ajuster le contraste et la luminosité nécessaires à la réalisation d’images par rayons X de haute qualité, rendant aisée l’observation des détails les plus fins même à basse énergie.



Un système de contrôle par rayons X flexible

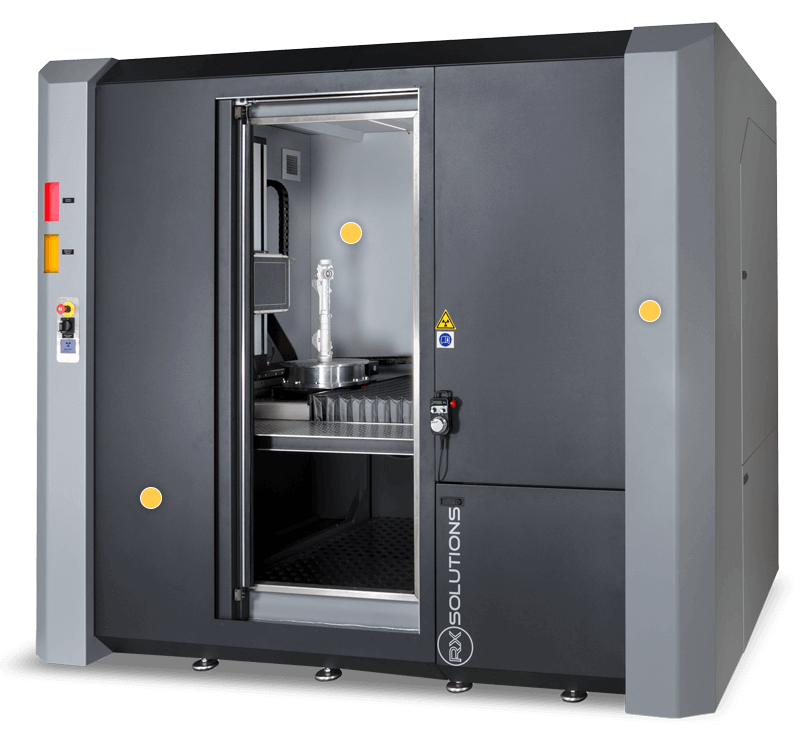

La large ouverture de la porte en façade facilite l'accès à la platine de rotation et simplifie la mise en place de l'échantillon. Une mécanique de précision, composée de 9 axes, permet de réaliser des scans d’échantillons pesant jusqu’à 80 kg à haute résolution et assure la stabilité à long terme de l’équipement. Cette plus grande souplesse de positionnement des pièces et la distance réglable entre la source et le détecteur permettent des acquisitions plus faciles, plus rapides et de meilleure qualité. L'imageur et le tube peuvent être déplacés, ce qui permet d'inspecter des pièces encore plus grandes.



Un logiciel puissant de Pilotage, d’Acquisition et de Reconstruction

Le logiciel propriétaire "X-Act" fournit une puissance de traitement et une qualité d'image incomparables pour toute la gamme de tomographes proposée par RX Solutions. L’EasyTom S intègre la suite logicielle complète "X-Act", qui simplifie l'acquisition des données, améliore la reconstruction grâce à des algorithmes de corrections avancés. "X-Act" permet également d'automatiser toutes les étapes, de l’acquisition au post-traitement, en passant par la reconstruction.





easytom xl

Ergonomics Scan Upgradable

technical
data

  • Top performance: Outstanding CT resolution 4 µm
  • Flexible: Large inspection volume with multiple axes (ø 600 mm x 720 mm) height with 9 mechanical axes
  • Finest stability: First-class mechanics for long-term stability
  • Powerful: Multiple micro-focus tube configurations up to 230 kV
  • User friendly: Large screen and ergonomic standing station. Large door for easy part loading.
  • Automation: Fully automated part-to-measure workflow
  • Easy Maintenance: High-grade X-ray sources – sealed and open tube technologies for reduced system downtime
  • Safe: Fully shielded cabinet. No need for personal dosimeter.
<espacement>



polyvalent
et hautement configurable

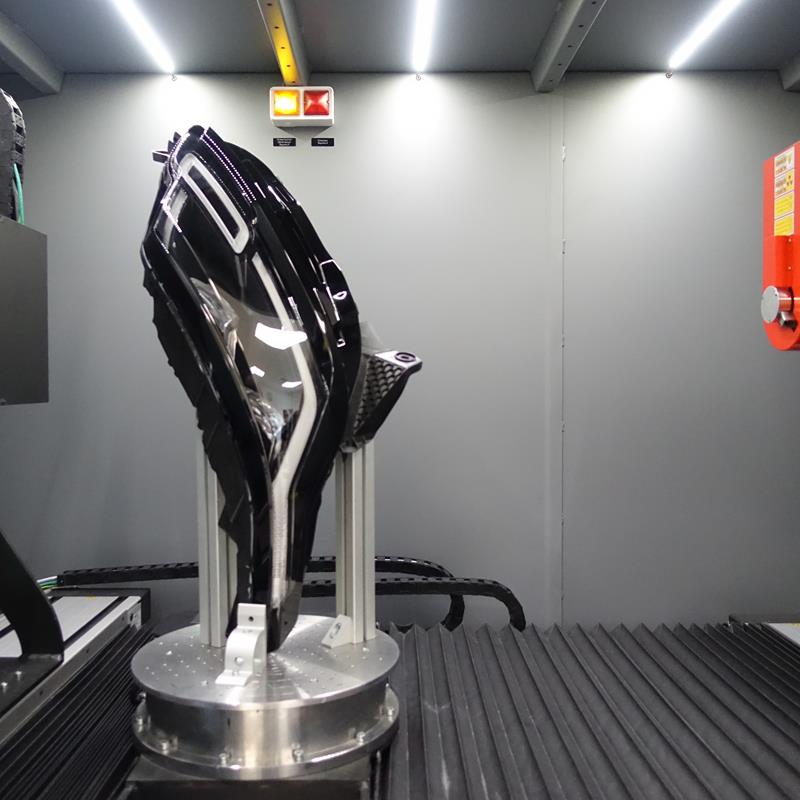

Grand volume de scan

Le grand volume de scan permet une inspection inégalée d'objets de très grands taille

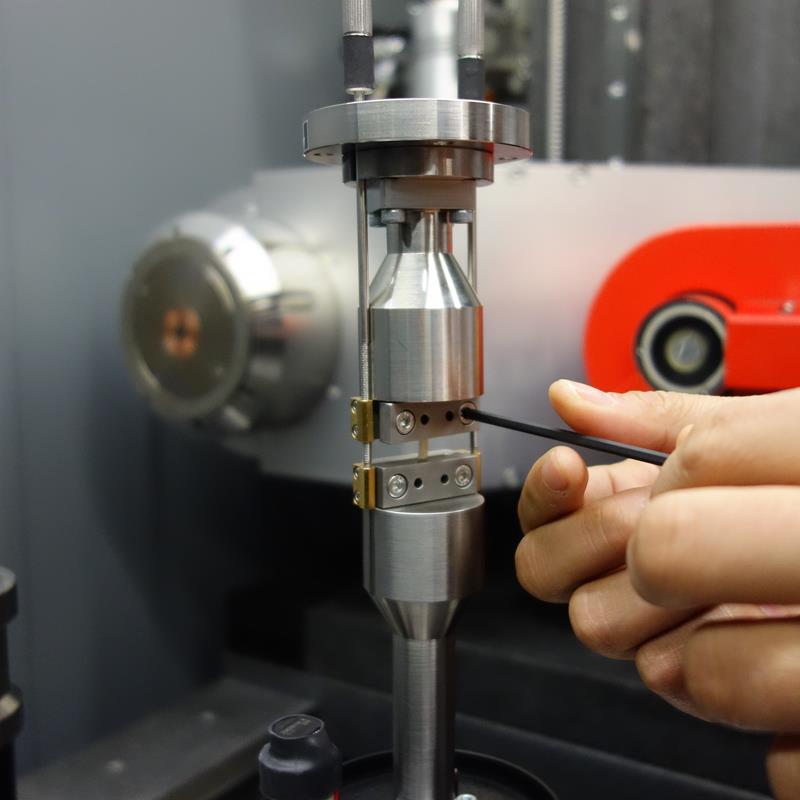

Expériences in-situ

Grand volume interne équipé de chicanes passe-câbles, idéal pour accueillir et contrôler les cellules utilisées lors de scans in-situ.

Haute puissance & résolution

Les scans rapides et à haute résolution peuvent être exécutés dans un seul équipement. Le passage d'un générateur à l'autre est instantané.

Grand volume de scan

Le grand volume de scan permet une inspection inégalée d'objets de très grands taille

Expériences in-situ

Grand volume interne équipé de chicanes passe-câbles, idéal pour accueillir et contrôler les cellules utilisées lors de scans in-situ.

Haute puissance & résolution

Les scans rapides et à haute résolution peuvent être exécutés dans un seul équipement. Le passage d'un générateur à l'autre est instantané.

<espacement>

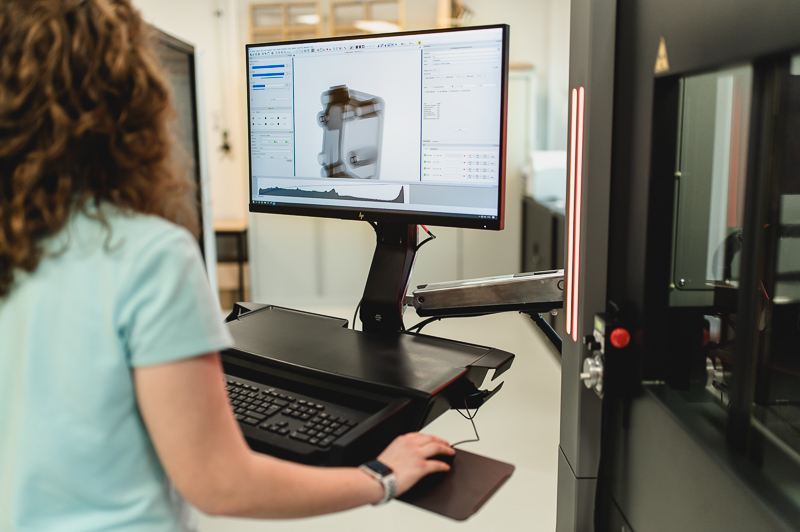

X-Act logiciel pour tomographie


X-act : Un Logiciel puissant
radioscopie, Acquisition et Reconstruction

Explorez la performance de X-Act : votre logiciel tout-en-un pour l'acquisition et la reconstruction 3D.

Développé par les équipes expertes de RX Solutions en France, X-Act est notre logiciel exclusif permettant l’optimisation de l’inspection de vos échantillons. Notre logiciel, va au-delà d'une simple interface pour l'acquisition et la reconstruction de scans 3D, X-Act est une solution globale, dotée d'une interface ergonomique constamment optimisée et intégrant de nombreuses fonctionnalités avancées pour garantir des résultats de qualité, quel que soit le type d'échantillon que vous souhaitez scanner.



Les caractéristiques de X-Act en font une solution à la fois intuitive et performante, offrant une variété de modes d'acquisition , notamment :


· Conventionnel
· Hélicoïdal
· Laminographie
· Shift & Stack



Le logiciel X-Act, apporte des fonctionnalités automatiques comme la calibration et la stabilisation, ainsi que la correction en temps réel d'artefacts, traitant des aspects tels que le durcissement du faisceau, les artefacts métalliques et les artefacts circulaires.



X-Act se veut adaptable aux utilisateurs, c’est pourquoi il propose trois modes d'utilisation, offrant une expérience utilisateur personnalisable. De l’expert en tomographie utilisant pleinement notre logiciel, à l’utilisateur régulier souhaitant bénéficier d'une acquisition guidée, en passant par le débutant découvrant la tomographie pas à pas grâce au mode "wizard", X-Act offre la flexibilité nécessaire pour mener à bien vos scans et contrôles de pièces.

Formation, support, maintenance RX Solutions

rx solutions
formation - sUPPORT & maintenance

Un suivi complet de la prise de contact à la maintenance du système.

Collaborez avec RX Solutions, c’est bénéficier de bien plus qu’un tomographe doté d’une technologie avancée. Notre collaboration commence dès les premiers échanges et se poursuit à travers nos services complets de formation, de support et de maintenance, garantissant une utilisation optimale de votre système de tomographie à rayons X, durant tout le cycle de vie de la machine.



Formation approfondie aux produits :

Dès la phase de planification de l'achat de votre tomographe et jusqu'à la mise en route du système nos équipes sont là pour vous accompagner. Nous planifions deux sessions de formation, une première session pour vous familiariser avec la machine et X-Act une fois votre machine livrée, suivie d'une formation plus avancée quelques mois après, lorsque vous avez acquis une bonne maîtrise du tomographe. L'objectif est de vous doter des connaissances nécessaires pour une utilisation et une maintenance optimale de votre EasyTom XL.



Une équipe support :

Profitez d'une assistance téléphonique mais aussi d’une téléassistance avec nos experts techniques. Nous sommes là pour répondre à toutes vos questions et résoudre les problématiques liées à la machine et/ou au logiciel, garantissant un fonctionnement optimisé de votre tomographe dès son installation et tout au long de son cycle de vie.



Contrats de Maintenance :

Évitez les arrêts imprévus, les changements de pièces non planifiés etc, grâce à nos contrats de maintenance. Notre équipe veillera à maintenir les performances de votre système et à le tenir à jour avec des mises à niveau régulières, vous permettant de bénéficier des dernières fonctionnalités développées par RX Solutions.



Optimisation Continue :

Chez RX Solutions, collaborer et entendre vos remontées est dans notre ADN, c’est pourquoi nous améliorons en permanence les performances de nos tomographes à rayons X et du logiciel X-Act. Grâce à des mises à jour régulières, nous garantissons la meilleure expérience utilisateur possible lorsque vous scanner vos pièces.
