La tomographie industrielle (CT) est une méthode de contrôle non destructif qui permet d'inspecter 100 % du volume interne d'une pièce sans la détériorer. Là où la radiographie 2D ne livre qu'une projection à plat, la tomographie reconstruit une image tridimensionnelle complète de l'objet, révélant des défauts autrement invisibles (porosités, fissures, inclusions, délaminations, écarts dimensionnels internes). Découvrir les domaines d'applications de la tomographie.

Cette capacité en fait un outil de référence pour de nombreux secteurs comme la recherche scientifique, l'aérospatiale, la défense, la production industrielle ou la fabrication additive.

Cependant, certaines pièces, certains matériaux ou certains environnements de production dépassent les capacités des systèmes de tomographie standards.

Lorsque les contraintes techniques, opérationnelles ou de confidentialité sortent des cadres habituels, les solutions standard ne suffisent plus. Depuis plus de vingt ans RX Solutions développe des systèmes de tomographie industrielle sur-mesure, conçus pour répondre aux exigences les plus spécifiques; qu'il s'agisse d'un programme de défense, d'un instrument de recherche ou d'une ligne de production industrielle.

Quand un tomographe standard ne suffit plus

La plupart des besoins d'inspection 3D peuvent être couverts par un système standard ou modulaire. Mais certains projets présentent une ou plusieurs contraintes qui sortent de ce cadre : dimensions inhabituelles, matériau dense, contraintes de cadence, environnement exigeant, etc.

Type de matériau / ApplicationsNotre réponse technique
Une pièce trop grande ou trop lourde pour l'enveloppe de scan d'un tomographe standard (hauteur, diamètre, poids)
Enveloppes de scan, platines de rotation et structures mécaniques dimensionnées sur-mesure
Un matériau dense ou un volume important nécessitant une énergie et une résolution combinées au-delà des configurations classiques
Sources nano-focus, micro-focus ou méso-focus, de 110 kV à 450 kV, combinées selon le compromis résolution/pénétration recherché
Un environnement de production sévère : température élevée, humidité, cadence continue, nettoyage à l'eau
Structures renforcées et régulation adaptées à un usage en production continue
Un environnement extérieur ou extrême : très basse température, opération à distance, transport tout-terrain
Régulation thermique et structures renforcées pour le transport ou l'usage en conditions extrêmes
Le besoin de combiner deux modalités d'imagerie (rayons X et neutrons, ou tomographie et diffraction X) sur un seul instrument
Couplage de deux techniques d'imagerie sur un même instrument
Une intégration logicielle spécifique : lecture code-barres, traçabilité par référence, pilotage automatisé d'une ligne de contrôle
Interfaces de pilotage sur-mesure (API, macros de mesure automatique), intégration de protocoles industriels
Un besoin de résolution fine ou de discrimination de matériaux
Flat panel, détecteurs line-scan, détecteurs photon-counting, caméra sCMOS, seuls ou combinés

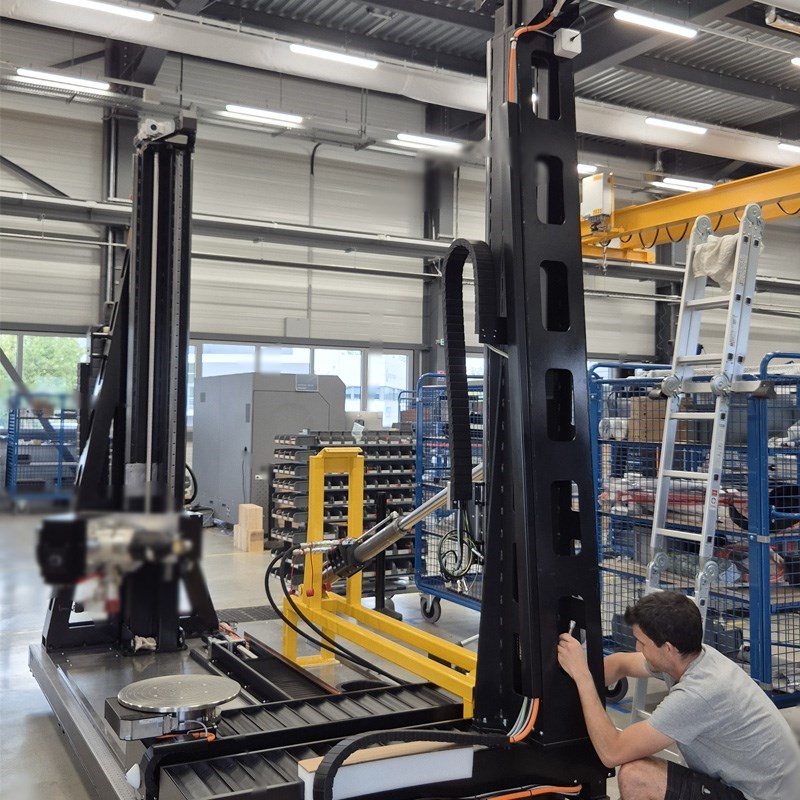

Système tomographie mobile - sur mesure

Qu’est ce qu’une solution de tomographie sur mesure ?

Une solution de tomographie industrielle sur mesure est un système de tomographie (CT) conçu spécifiquement pour répondre à une exigence qu'aucune configuration standard ne peut satisfaire. Il ne s'agit pas d'ajouter une option à un tomographe existant, mais d'adapter, seul ou en combinaison, l'architecture mécanique, la source de rayons X, les détecteurs, la géométrie de scan, l'automatisation ou le logiciel de pilotage.

Chez RX Solutions, cette approche s'appuie sur une gamme standard et modulaire déjà large : les lignes Explorer, Nano et Force, déclinées sur les plateformes EasyTom S, EasyTom L, EasyTom XL, EasyTom B et Ultratom. Quand un projet ne peut pas être couvert par cette base, une équipe dédiée conçoit un système répondant précisément au cahier des charges du client — qu'il s'agisse d'un besoin de recherche, d'un contexte industriel ou d'une contrainte réglementaire.

En bref : un système sur-mesure part d'une exigence que le standard ne couvre pas — dimension, énergie, environnement, cadence ou modalité d'imagerie — et adapte un ou plusieurs sous-ensembles du tomographe pour y répondre, en conservant la rigueur d'un projet industriel classique (conception, fabrication, validation, installation).

Identifier mes besoins
Vous avez une contrainte similaire ? Parlons-en !

Quels types de solutions de tomographie industrielle sur mesure pouvons-nous concevoir ?

Les exemples ci-dessous sont présentés sous forme anonymisée. Ils montrent comment des contraintes très différentes — imagerie multimodale, grande dimension, production automatisée, environnement extrême ou haute énergie — peuvent conduire à une conception dédiée.

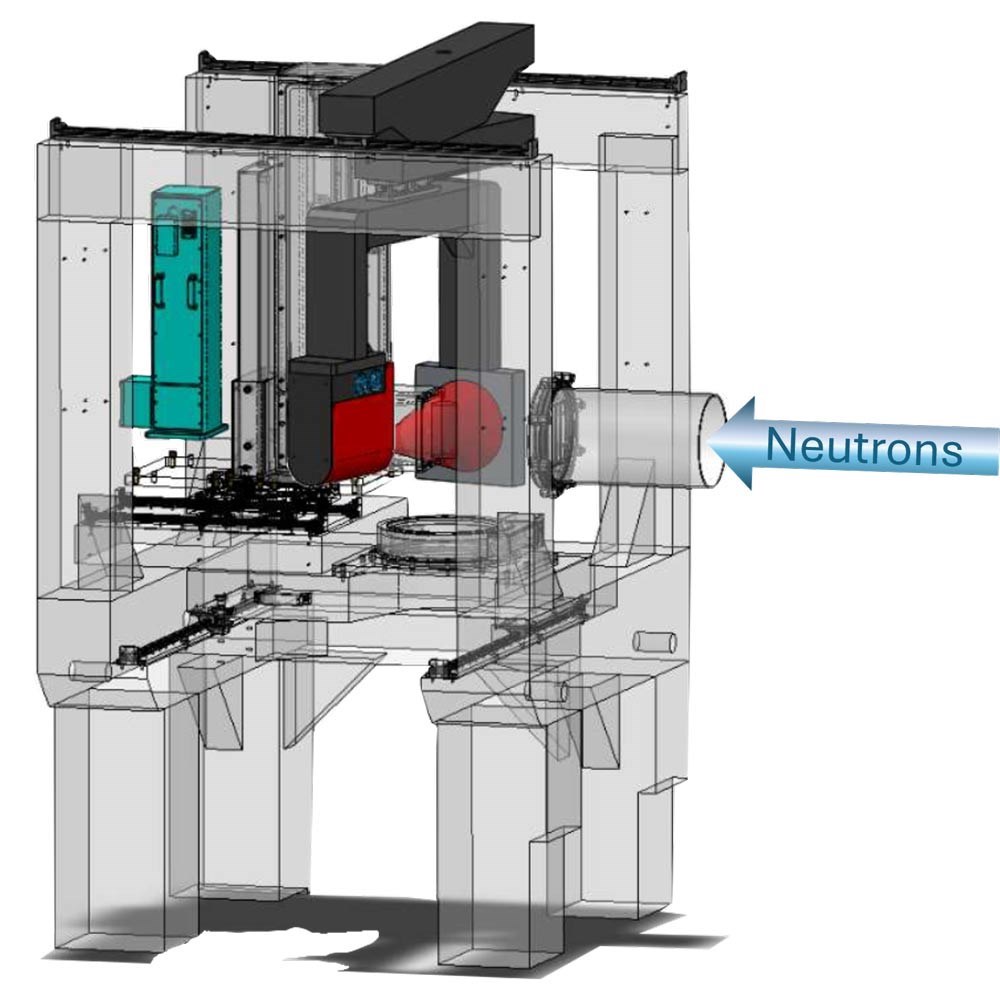

Tomographie multimodale : Rayons-X et neutrons

Défi technique : réaliser des acquisitions de tomographie simultanées à partir de deux sources radicalement différentes — un faisceau de rayons X et un faisceau de neutrons — pour observer des phénomènes invisibles à une seule source (eau dans une roche, fissuration interne, distribution d'hydrogène).

Solution RX Solutions : un système sur mesure en bunker à double ligne partageant la même platine de rotation, calibration géométrique dédiée aux deux lignes, acquisition simultanée depuis deux détecteurs, interface de contrôle à 14 axes motorisés.

Résultat : premier système livré en 2019, second système livré en 2023. Le retour d'expérience de ce projet a conduit à la vente d'un second instrument (un tomographe Ultratom et un EasyTom S) à un institut partenaire.

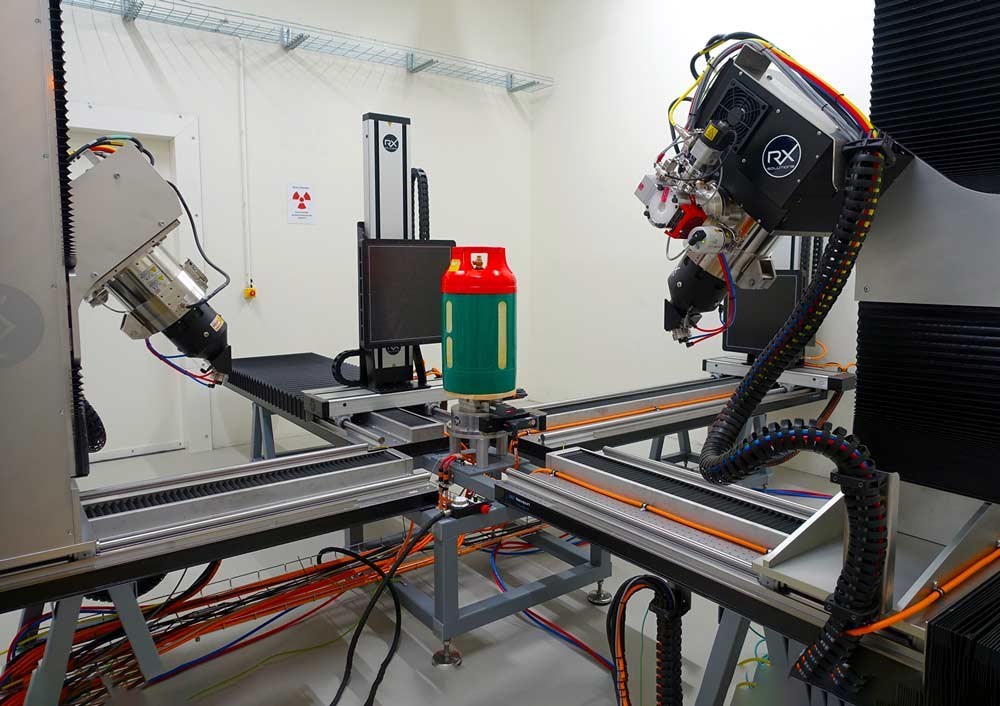

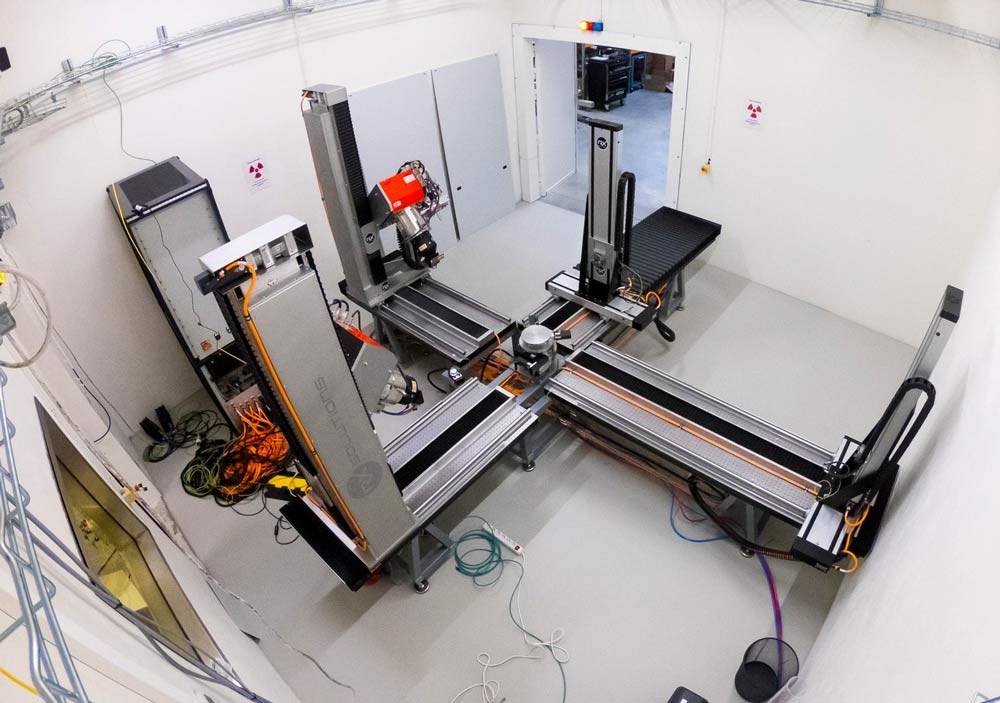

Micro-CT double énergie et haute résolution, tomographie pour la recherche in situ

Client : un laboratoire universitaire de recherche en sciences des matériaux

Défi : suivre en temps réel l'évolution d'un échantillon soumis à un essai mécanique, avec la possibilité d'obtenir soit deux résolutions différentes, soit deux énergies différentes sur le même objet, et une cadence d'acquisition très supérieure à une tomographie classique.

Solution RX Solutions : une solution bunker in-situ avec deux tubes micro-focus 300 kV, deux détecteurs plans de 43 × 43 cm, course verticale de 900 mm, enveloppe de scan de Ø600 mm × H1000 mm, platine de rotation supportant jusqu'à 400 kg, acquisitions doubles simultanées à 90°, résolution temporelle descendant jusqu'à 30 ms.

Résultat : un instrument reconnu par la communauté scientifique, à l'origine de plusieurs publications citant explicitement RX Solutions, et de discussions en cours pour de futures évolutions.


CTA 1 : Etude de cas INSA

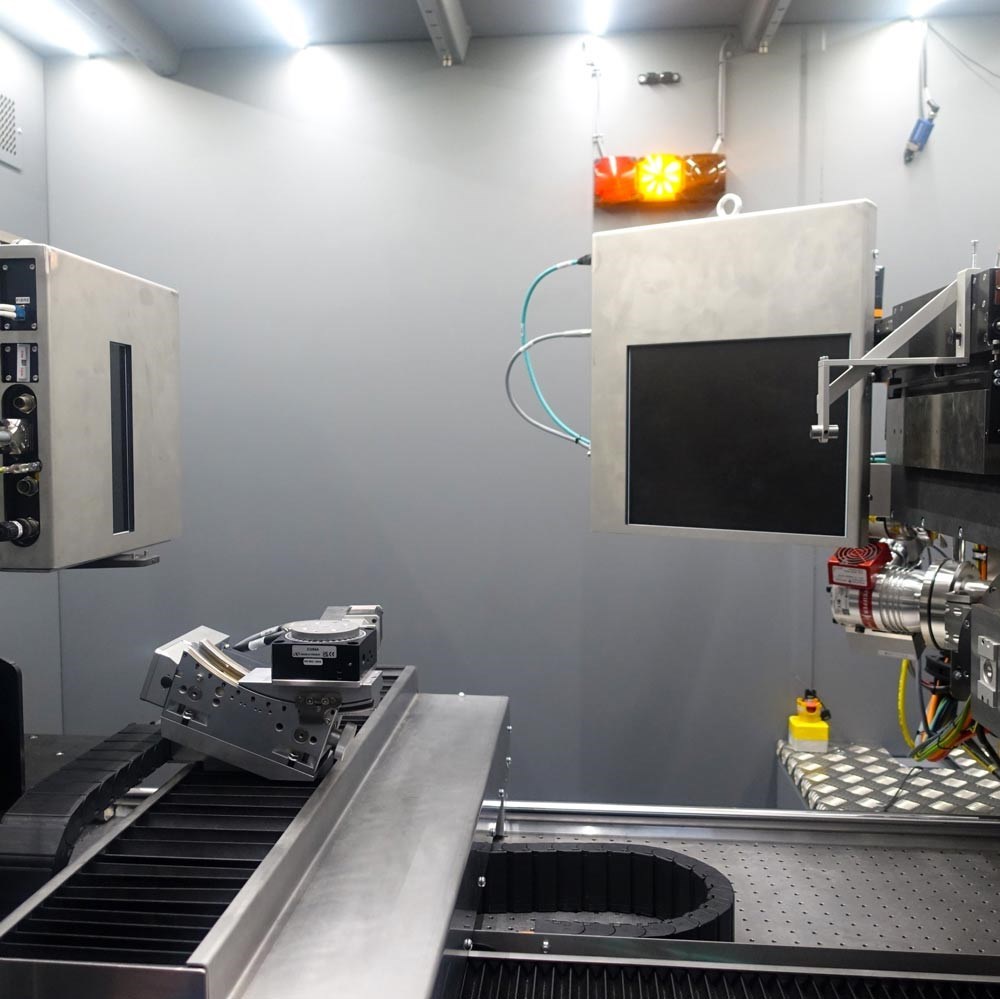

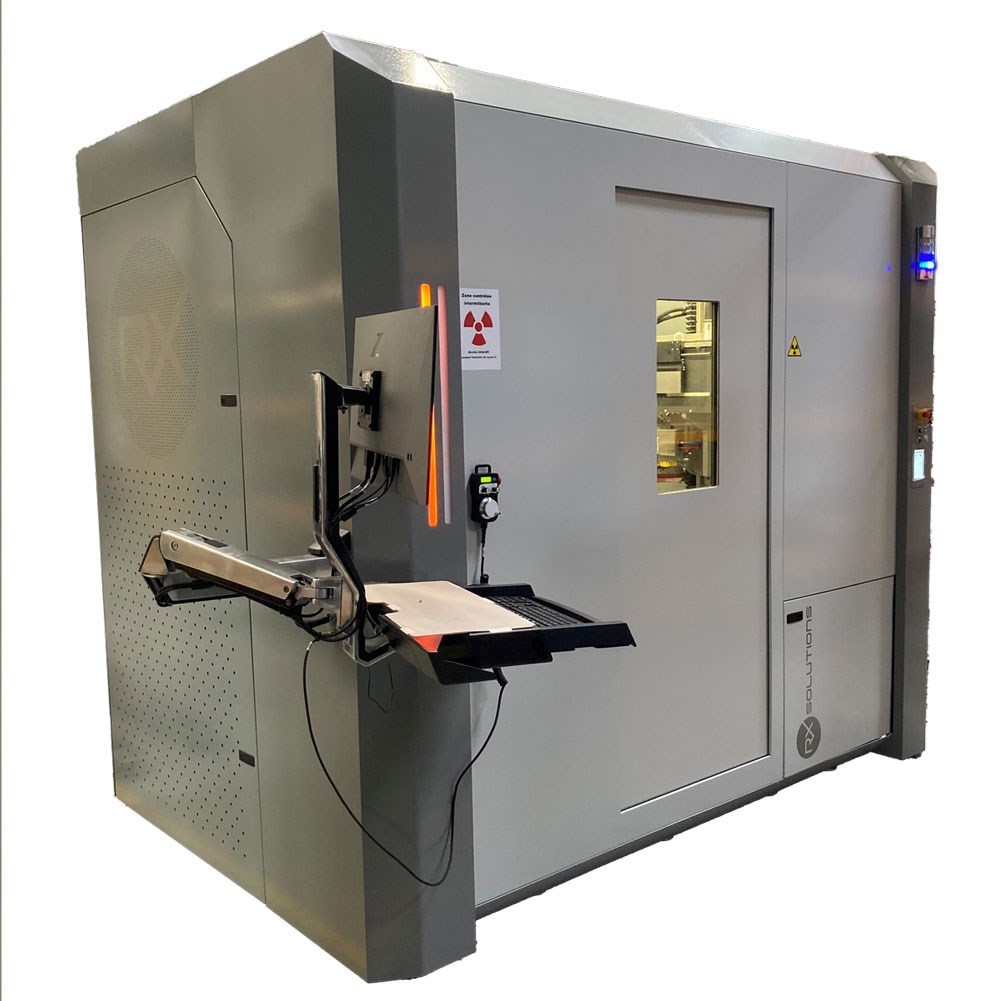

Couplage tomographie et diffraction X pour l'aéronautique

Client : un acteur majeur du secteur aérospatial

Défi : caractériser la structure cristalline de pièces critiques pour l’aéronautique via la diffraction des rayons-X (orientation des grains, structure dendritique) en complément d'une inspection par tomographie classique, sur un marché exigeant des garanties de traçabilité métallurgique.

Solution RX Solutions : conception d’une cabine sur mesure avec intégration d’un tube méso-focus 320 kV et tube micro-focus 300 kV, détecteur flat panel 25 × 30 cm, détecteur photon-counting CdTe, collimateur tungstène motorisé, platine de rotation inclinable sur goniomètre, grue télescopique intégrée pour charger des pièces lourdes.

Résultat : la satisfaction du client a conduit au lancement d'un second projet de recherche sur la métrologie CT de pièces métalliques en fabrication additive.

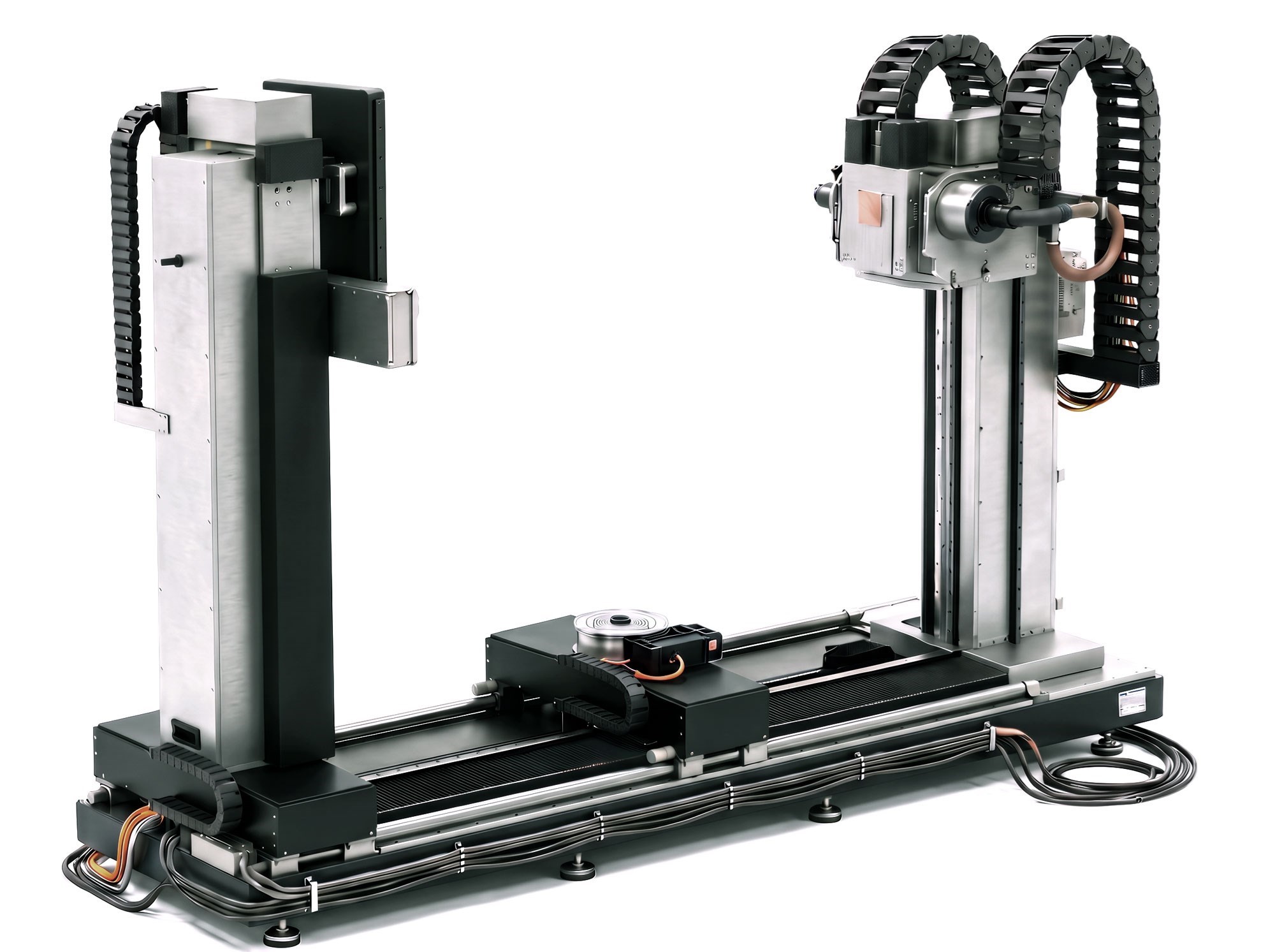

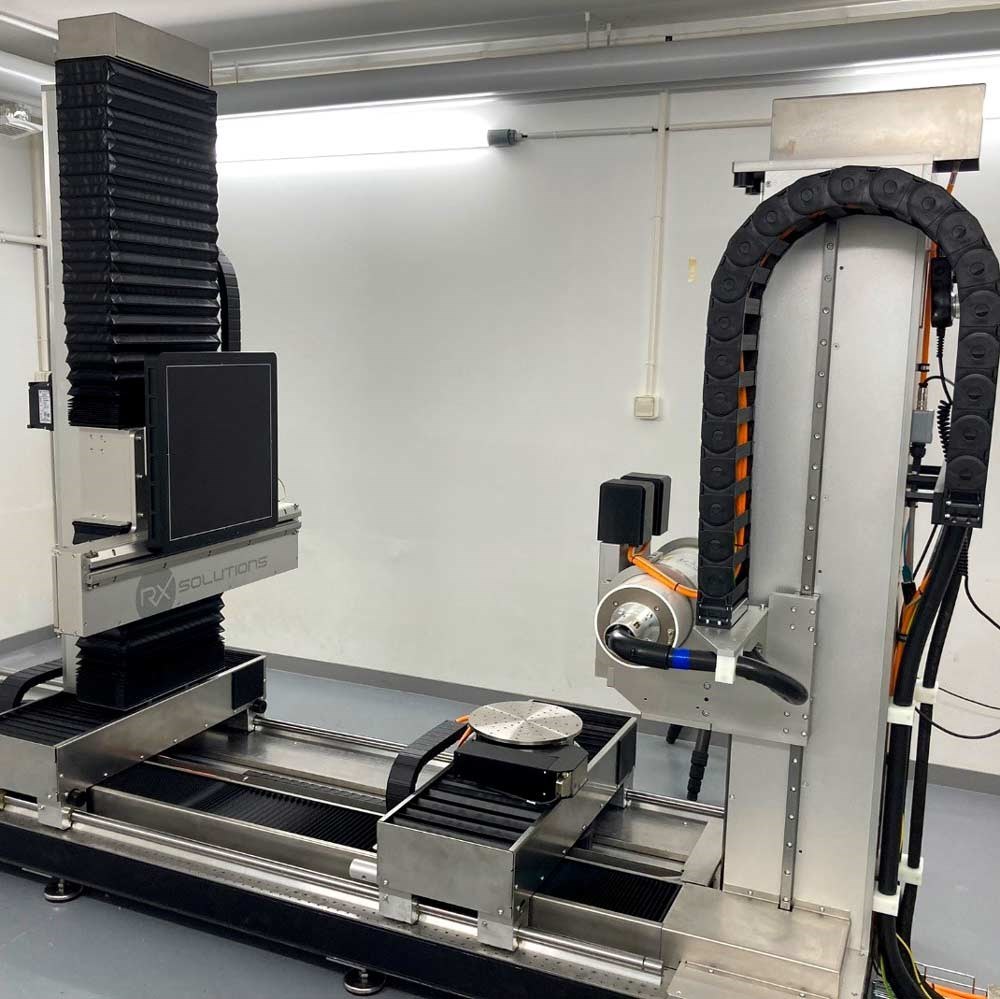

Tomographie haute énergie 450 kV -  pour pièces denses et volumineuses

Client : un prestataire de services d'inspection industrielle

Défi : compléter un parc de tomographes existant (scanner médical, micro-CT) dont une Explorer EasyTom L 230kV par un système capable de traiter des pièces denses et de grand volume — fabrication additive métallique, batteries, composites de grande taille.

Solution RX Solutions : système sur-mesure en bunker avec générateur méso-focus 450 kV, détecteur flat panel et détecteur linéaire, résolution spatiale de 40 µm, volume de scan de Ø680 mm × H1200 mm, charge jusqu'à 150 kg, collimateur tungstène motorisé pour réduire le scatter. Développement logiciel sur mesure d’un module d’acquisition et reconstruction Fan Beam.

Résultat : ce projet est devenu la base de la plateforme standard EasyTom B ; plusieurs systèmes ont depuis été vendus, et le retour d'expérience a contribué à la définition de la gamme Force et au développement des plateformes 450 kV en cage ou en bunker.

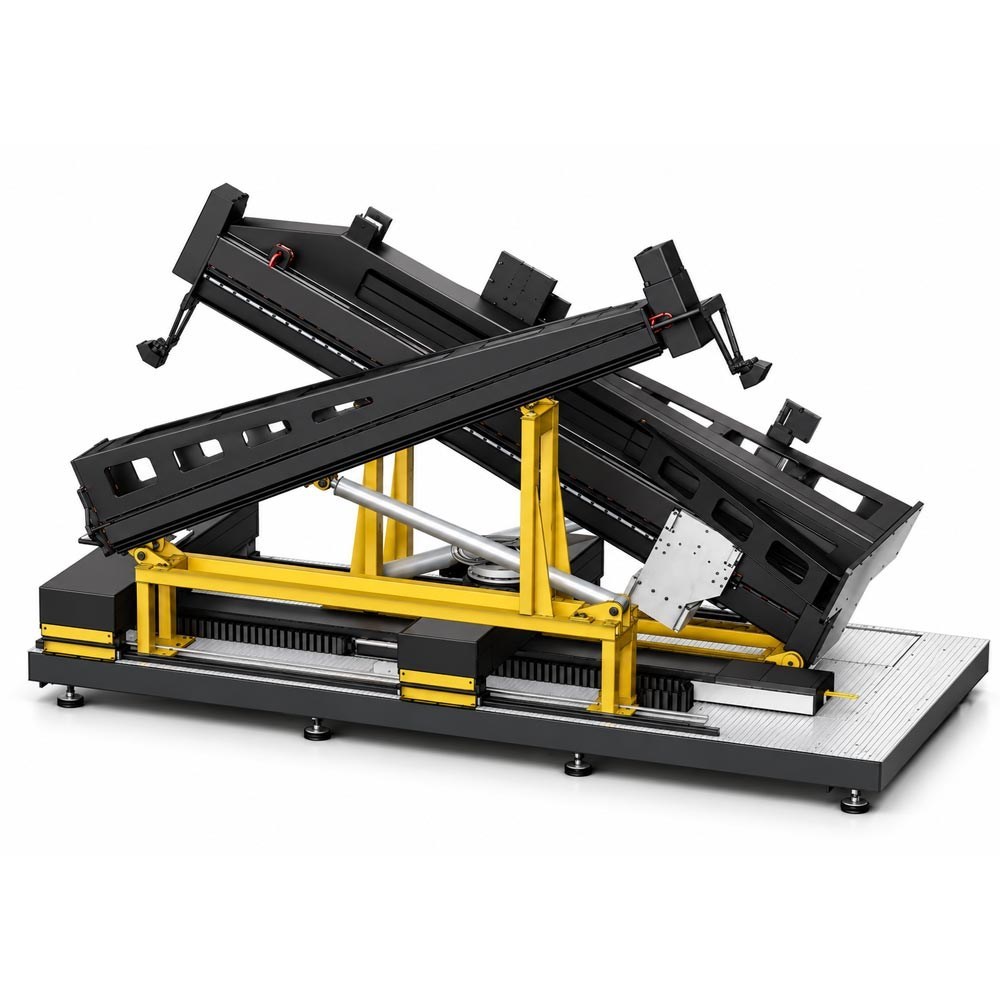

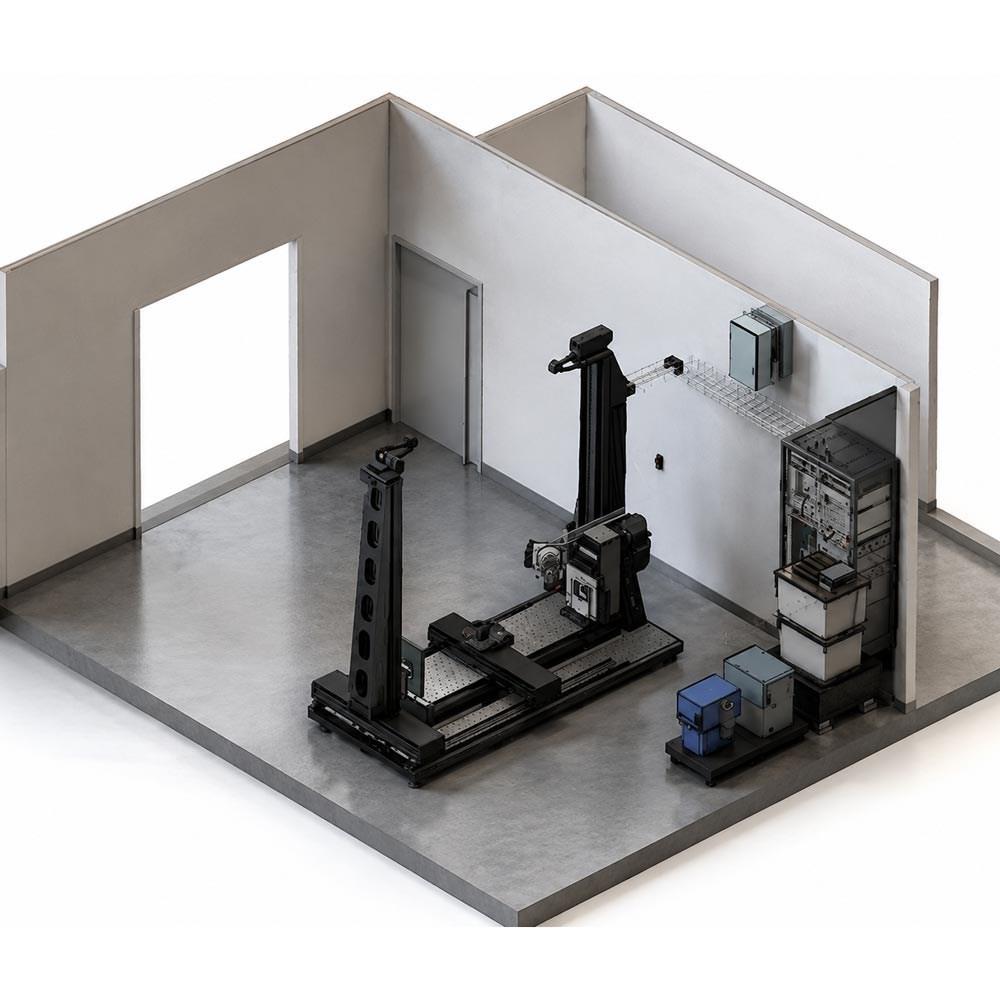

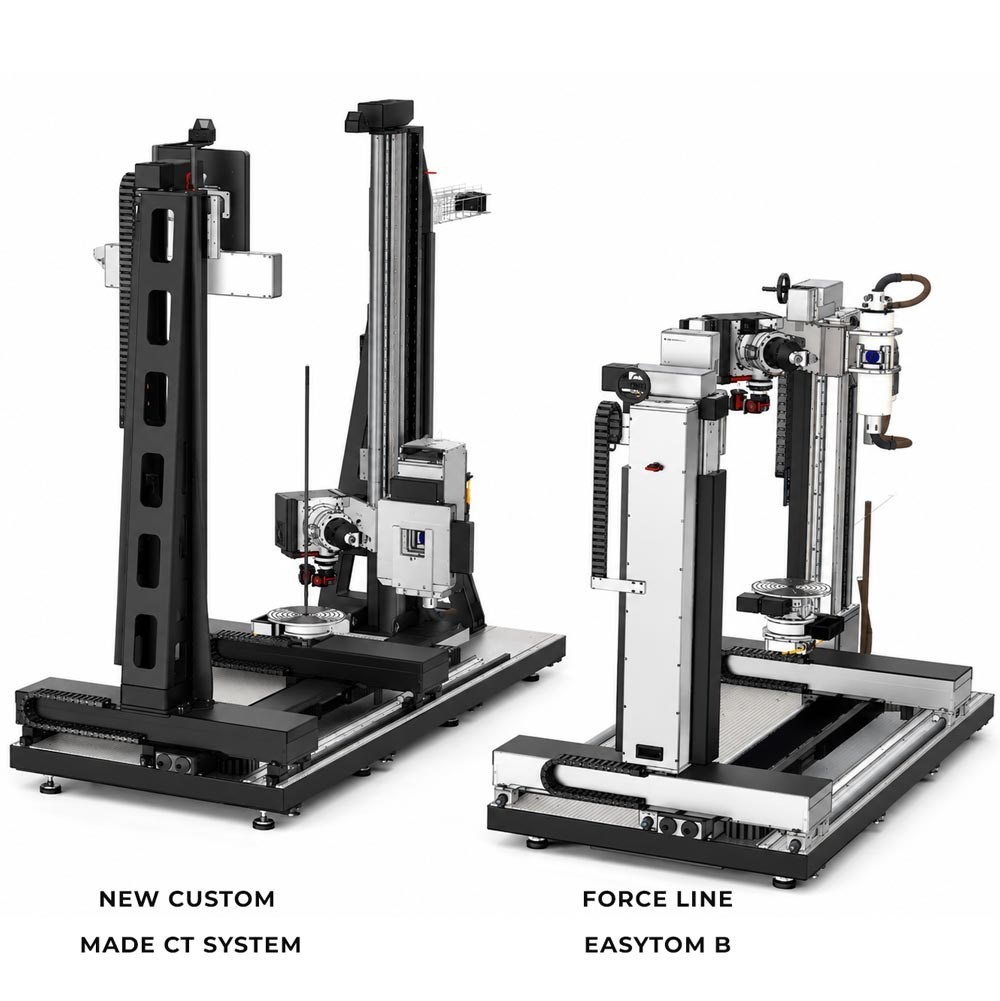

Tomographie de grandes pièces - Scanner des pièces hors gabarit sans compromis

Client : un client clé du secteur de la défense européenne

Défi : inspecter des pièces dont la hauteur et le poids dépassaient les capacités des tomographes de grand format existants, sans disposer d'un bunker dédié sur site.

Solution RX Solutions : version agrandie de l'EasyTom B, hauteur de scan portée à 2200 mm, colonnes en acier, source micro-focus 230 kV / méso-focus 450 kV avec capot de protection intégré, détecteur flat panel 4343 associé à un détecteur line-scan CdWO3, collimateur tungstène motorisé à 4 volets, charge jusqu'à 250 kg, outillage spécial permettant de réduire la hauteur de la machine pendant le transport et l'installation pour passer les portes standards.

Résultat : projet d’envergure livré sans nécessiter de bunker radiologique ; une référence client clé dans le secteur de la défense européenne, qui vient élargir les opportunités sur la gamme Force pour les très grandes pièces.

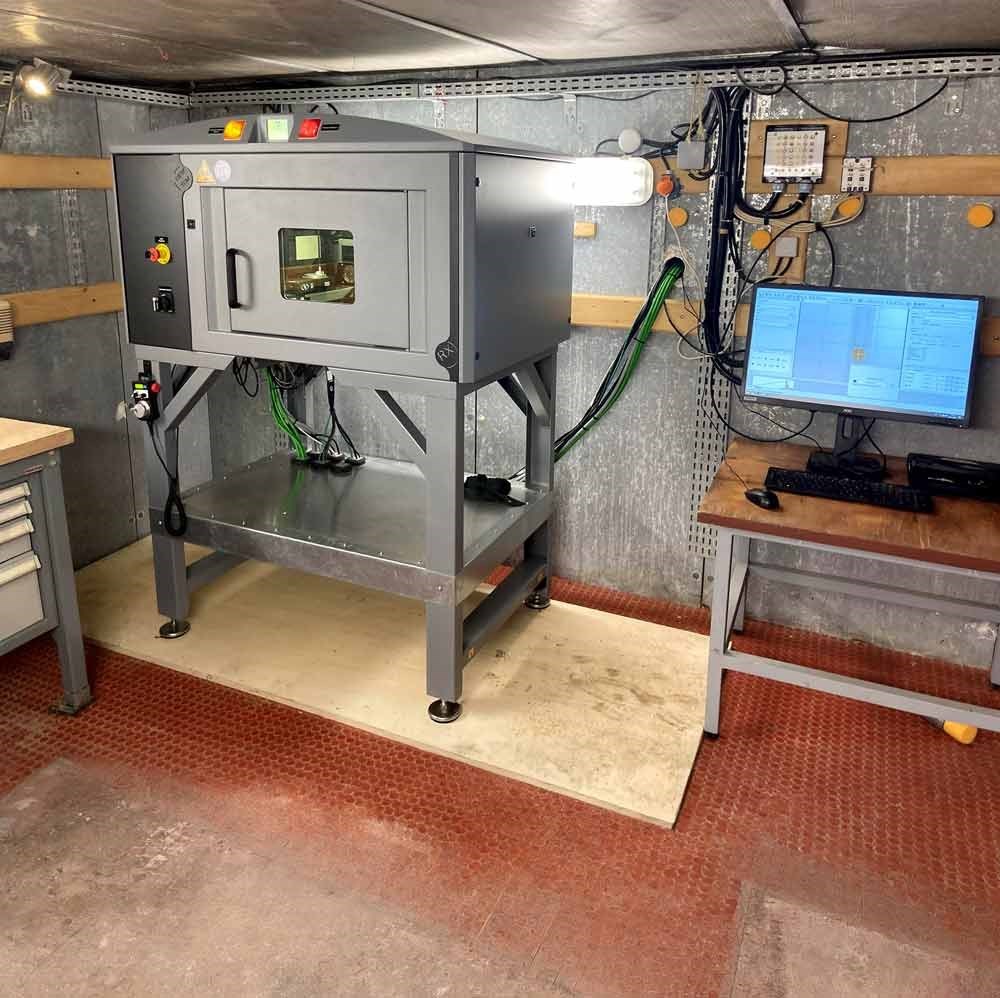

Tomographie en environnement extrême

Clients : un centre de recherche en sciences de l'environnement, et un client du secteur de la défense

Défi : deux besoins distincts d'adaptation à un environnement hors norme. Le premier concernait l'étude de la neige directement sur site, avec des scans à réaliser entre 5 °C et -30 °C. Le second concernait le transport d'un tomographe complet dans des conditions tout-terrain sévères, incluant des inclinaisons pouvant atteindre 45°.

Solution RX Solutions : pour l'usage en extérieur par grand froid, régulation thermique du tube et des détecteurs, graisse spécifique pour le fonctionnement mécanique à très basse température, pilotage à distance et structure renforcée pour le transport. Pour le laboratoire mobile, structure intégrant les calculateurs d'acquisition et de reconstruction, amortisseurs spécialement calculés, structure et mécanismes de porte renforcés pour résister aux chocs du transport off-road.

Résultat : ces adaptations, réalisées à partir de systèmes standards avec des modifications ciblées, élargissent les opportunités commerciales pour des contextes d'usage inhabituels et constituent des références précieuses pour de futurs projets.

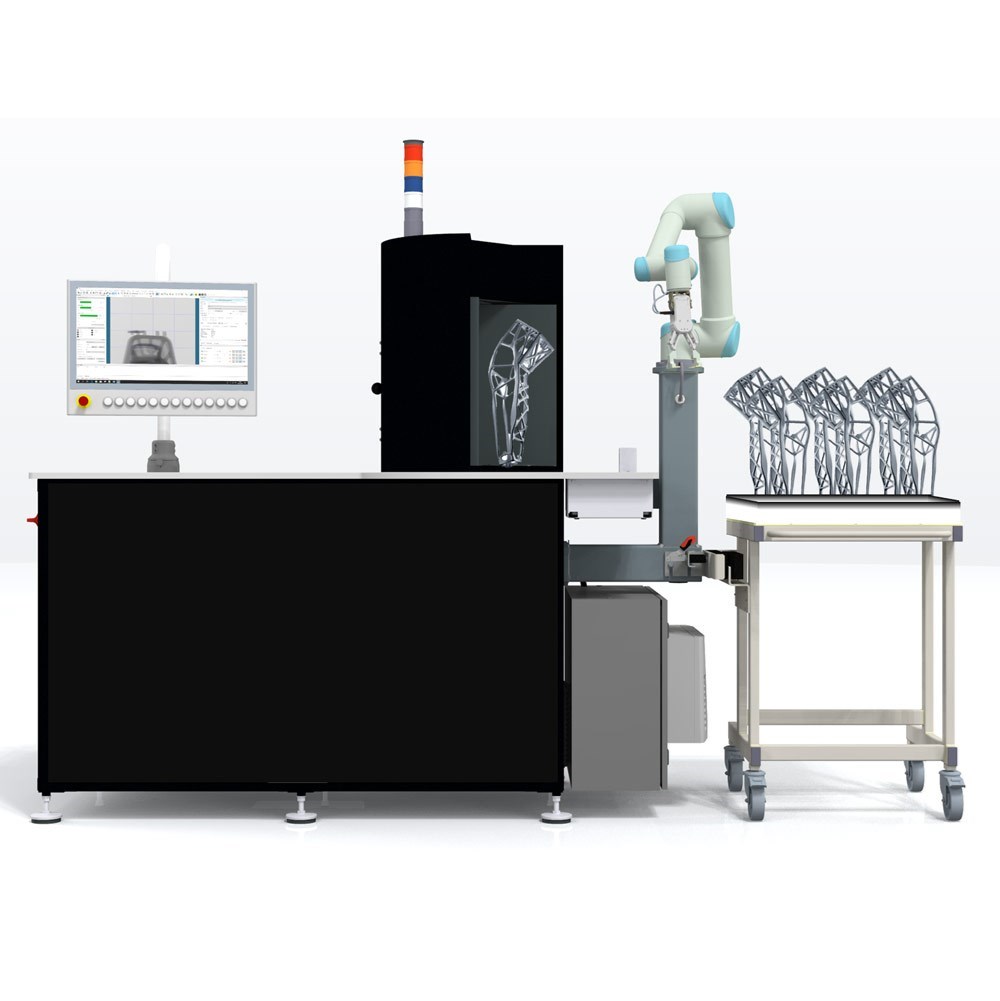

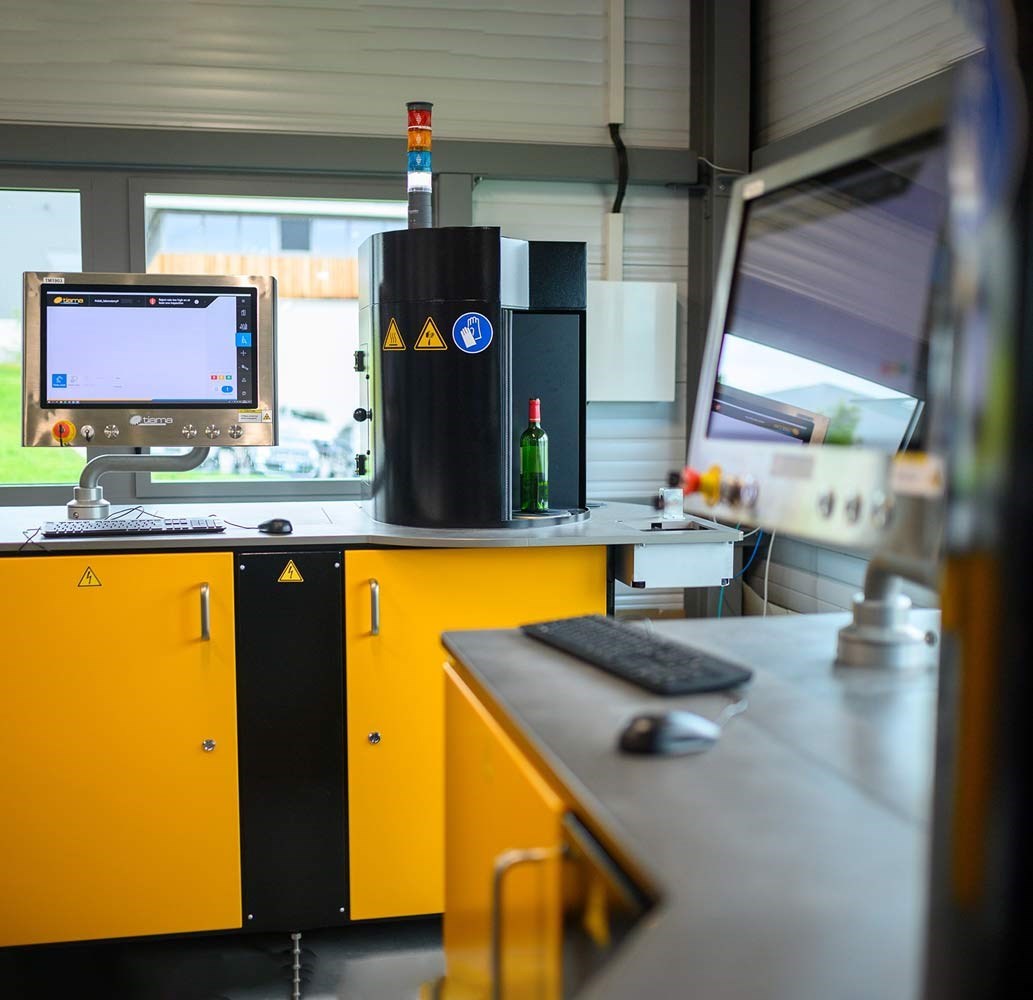

Xlab – Contrôle de production rapide en tomographie industrielle

Client : Spécialiste des solutions de contrôle pour l'industrie verrière.

Défi : le client avait besoin d'un système CT entièrement automatisé, de qualité production, capable de fonctionner en continu dans des environnements industriels difficiles, avec une maintenance ultra-réduite et une émission continue de rayons X. Aucune solution standard n'existait pour répondre à ce besoin.

Solution RX Solutions : conception d'Xlab, un produit industriel développé spécifiquement pour l'inspection de produits verriers, avec chargement robotisé et interface utilisateur dédiée intégrant une API conçue pour permettre aux opérateurs d'obtenir rapidement une décision OK/NOK.

Résultat : Xlab est devenu un produit industriel autonome à part entière — plus de 10 systèmes ont été livrés au client. Le chargement robotisé, la conception adaptée aux environnements difficiles et l'expertise en reconstruction rapide ont permis la création de la personnalisation FAB Series au portefeuille de RX Solutions.

Télécharger la brochure

Télécharger la brochure


Contacter directement un expert pour un projet sur mesure

Le site est protégé par reCAPTCHA et les Règles de Confidentialité et Conditions d'utilisation de Google s'appliquent.
Envoyer


Projets sur mesureComment RX Solutions conçoit à vos côtés votre système spécifique ?

  • Premier contact et accompagnement commercial
    Échange initial pour comprendre votre projet et vos contraintes, avant toute proposition technique.
  • Définition des besoins
    Recueil précis de vos exigences, cahier des charges : pièce, matériau, contraintes d'environnement, cadence, contraintes réglementaires.
  • Étude de faisabilité et évaluation stratégique.
    Analyse technique et évaluation de la pertinence du projet
  • Mise en place de l'équipe projet
    Constitution d'une équipe dédiée côté RX Solutions pour piloter votre projet de bout en bout.

  • Conception et ingénierie
    Développement de l'architecture technique : source, détecteurs, mécanique, logiciel.
  • Fabrication et intégration
    Fabrication des sous-ensembles et intégration complète du système.

  • Tests et validation
    Vérification des performances au regard du cahier des charges initial.
  • Installation et mise en service
    Installation, avec adaptation aux contraintes du site.
  • Formation, support et évolutions dans la durée
    Formation des équipes utilisatrices, maintenance et évolutions du système au fil des années.
De l'expression du besoin au déploiement opérationnel — et bien au-delà, à travers la maintenance et les évolutions futures — RX Solutions assure la responsabilité de bout en bout du projet et du cycle de vie de votre tomographe.

Parler de mon projet avec un expert

Choisir la bonne base : standard, modulaire ou sur-mesure ?

RX Solutions reste avant tout positionné sur la conception et la livraison de systèmes standards et modulaires. Les lignes Explorer, Nano et Force, déclinées sur les plateformes EasyTom S, EasyTom L, EasyTom XL, EasyTom B et Ultratom, couvrent la grande majorité des besoins d'inspection et de contrôle par tomographie industrielle.

Votre besoinSolution adaptéeExemple
Application courante, configuration flexible
Système standard ou modulaire
Gammes Explorer, Nano, Force
Besoin spécifique mais proche du standard
Standard avec adaptation mineure
Adaptation basse température, adaptation transport
Besoin hors du cadre standard
Conception sur-mesure dédiée
Double modalité, très grand format, intégration logicielle spécifique
Comprendre les gammes et séries RX Solutions en un clin d'oeil

Gammes
EXPLORER
NANO
FORCE
Plateformes
EasyTom S
EasyTom L
EasyTom XL
EasyTom B
EasyTom L
EasyTom XL
UltraTom
EasyTom L
EasyTom B
Series
Metrology Series



Fab Series





Performances
Résolution









Densité de l'échantillon









EXPLORER EasyTom S
Series
Metrology Series
Fab Series
Performances
Résolution
Densité de l'échantillon
EXPLORER EasyTom L
Series
Metrology Series
Fab Series
Performances
Résolution
Densité de l'échantillon
EXPLORER EasyTom XL
Series
Metrology Series  —
Fab Series
Performances
Résolution
Densité de l'échantillon
EXPLORER EasyTom B
Series
Metrology Series  —
Fab Series  —
Performances
Résolution
Densité de l'échantillon
NANO EasyTom L
Series
Metrology Series
Fab Series  —
Performances
Résolution
Densité de l'échantillon
NANO EasyTom XL
Series
Metrology Series  —
Fab Series  —
Performances
Résolution
Densité de l'échantillon
NANO UltraTom
Series
Metrology Series
Fab Series  —
Performances
Résolution
Densité de l'échantillon
FORCE EasyTom L
Series
Metrology Series
Fab Series  —
Performances
Résolution
Densité de l'échantillon
FORCE EasyTom B
Series
Metrology Series
Fab Series  —
Performances
Résolution
Densité de l'échantillon

Pourquoi confier votre projet sur-mesure à RX Solutions ?

20 ans d'expérience

Des centaines de tomographes conçus et toujours en fonctionnement dans le monde.

Un réseau mondial

Support et intervention en local, dans votre langue par l'un de nos distributeurs.

Confidentialité garantie

Accords de confidentialité (NDA) disponibles et un interlocuteur dédié tout au long du projet.

Conception modulaire et évolutive

Un système qui grandit avec vos besoins, de la R&D à la production.

Un accompagnement total

De la définition du besoin à la maintenance, sur toute la durée de vie du système.

Conformité et traçabilité complètes

Chaque projet suit une méthodologie rigoureuse et documentée.

Nos valeurs

<h3>Engagement</h3>Nous nous investissons pleinement pour atteindre nos objectifs, avec un engagement profond à contribuer au succès pérenne de notre société et à la réussite de nos clients-image

Engagement

Nous nous investissons pleinement pour atteindre nos objectifs, avec un engagement profond à contribuer au succès pérenne de notre société et à la réussite de nos clients
<h3>Responsabilité</h3>Nous agissons de manière responsable et avec intégrité en respectant les individus, la réglementation et notre environnement-image

Responsabilité

Nous agissons de manière responsable et avec intégrité en respectant les individus, la réglementation et notre environnement
<h3>Partenariat</h3>Nous nous attachons à construire des relations de travail et de partenariats durables, saines et éthiques basées sur le respect mutuel, la confiance, l’honnêteté, la transparence et l’interdépendance-image

Partenariat

Nous nous attachons à construire des relations de travail et de partenariats durables, saines et éthiques basées sur le respect mutuel, la confiance, l’honnêteté, la transparence et l’interdépendance
<h3>Expertise</h3>Nous nous maintenons à la pointe de l’excellence technique et opérationnelle par l’innovation technologique et l’amélioration continue de nos compétences, de notre organisation et de nos process.-image

Expertise

Nous nous maintenons à la pointe de l’excellence technique et opérationnelle par l’innovation technologique et l’amélioration continue de nos compétences, de notre organisation et de nos process.

FAQ tomographe sur mesure

Qu'est-ce qu'un système de tomographie industrielle sur-mesure ?
Un système de tomographie industrielle sur-mesure est un tomographe conçu ou adapté pour répondre à un besoin que les configurations standards ne couvrent pas totalement. Selon les contraintes du projet, RX Solutions peut adapter l'architecture mécanique, la source de rayons X, les détecteurs, la géométrie de scan, l'automatisation, le logiciel de pilotage ou encore l'environnement d'utilisation du système
Dans quels cas faut-il envisager une solution CT sur-mesure ?
Une solution sur-mesure devient pertinente lorsqu'une pièce est trop grande ou trop lourde pour un système standard, lorsqu'un matériau nécessite une énergie spécifique, lorsqu'une automatisation avancée est requise ou encore lorsque le système doit fonctionner dans un environnement particulier comme une ligne de production industrielle ou un contexte extérieur contraint
Peut-on partir d'un tomographe existant plutôt que développer un système entièrement nouveau ?
Oui. De nombreux projets sur-mesure s'appuient sur des plateformes existantes de RX Solutions. Selon les besoins, il peut être plus pertinent d'adapter un système standard en modifiant certains composants ou fonctionnalités plutôt que de développer une architecture entièrement nouvelle. Cette approche permet généralement de limiter les risques techniques tout en répondant précisément au besoin du projet
RX Solutions conçoit-il des solutions pour l'industrie et la production ?
Oui. Certains projets ont été développés pour des environnements de production exigeants nécessitant des cycles rapides, une automatisation poussée ou une intégration dans des processus industriels existants. Les adaptations peuvent concerner aussi bien le matériel que les interfaces logicielles et les outils de mesure automatisés
Comment se déroule un projet de tomographie industrielle sur-mesure ?
Chaque projet suit une méthodologie structurée comprenant l'analyse du besoin, l'étude de faisabilité, la constitution de l'équipe projet, la conception, la fabrication, les phases de validation, l'installation du système puis la formation et l'accompagnement des utilisateurs. RX Solutions assure le suivi du projet sur l'ensemble de son cycle de vie.
Comment la confidentialité des projets est-elle gérée ?
RX Solutions intervient régulièrement sur des projets industriels, scientifiques ou liés à la défense impliquant des exigences élevées en matière de confidentialité. Selon les besoins du projet, des accords de confidentialité (NDA) peuvent être mis en place et les échanges sont encadrés par une équipe projet dédiée
Comment savoir si mon besoin nécessite un système sur-mesure ?
La meilleure approche consiste à échanger avec les équipes RX Solutions dès les premières phases du projet. À partir des caractéristiques de la pièce, des objectifs d'inspection, de l'environnement d'utilisation et des contraintes d'exploitation, il est possible de déterminer si une configuration standard, une adaptation ciblée ou une conception entièrement sur-mesure constitue la solution la plus pertinente.
RX Solutions conçoit-il des solutions pour le secteur de la défense ?
Oui, RX Solutions conçoit pour tous les marchés et a livré plusieurs systèmes sur-mesure pour des clients du secteur de la défense européenne, notamment des systèmes de très grand format et des laboratoires mobiles transportables.
