De la radiographie 2D à la tomographie 3D, une seule interface pour piloter le processus l'acquisition

BOUTON TBC ?Demander une démo
AccueilLogicielsAcquisitionX-Act acquisition
 X-Act pilote l'ensemble du processus d'acquisition — de la radiographie 2D en temps réel à la tomographie 3D — au sein d'une interface unique, pensée pour obtenir des résultats précis quel que soit l'échantillon inspecté. Les données ainsi acquises servent ensuite de base à l'étape de reconstruction, pour obtenir un volume 3D exploitable (→ lien vers page Reconstruction).

Développé par RX Solutions, X-Act n'est pas un simple logiciel de pilotage : c'est une solution  avancée qui intègre un grand nombre de fonctionnalités et de stratégies de scan   ,  pour s'adapter à tout type de pièce et de besoin d'inspection. Pour les besoins les plus spécifiques, X-Act peut également être enrichi de modules sur mesure : automatisation avancée, analyse par IA, interfaces personnalisées.
Sa force : s'adapter à tous les profils utilisateurs. Simple et intuitif, X-Act rend la tomographie 3D accessible à tous, de l'expert au débutant, grâce à trois modes d'utilisation :

  • X-Act Expert — contrôle total avec réglages avancés, pour les utilisateurs expérimentés
  • Acquisition guidée — Réglages semi-automatisés étape par étape
  • Wizard — acquisition entièrement automatisée, pour un gain de temps maximal

Découvrir X-Act REconstruction Découvrir X-act sur-mesure

Un logiciel, des bénéfices multiples

<h3>Logiciel propriétaire RX solutions</h3>Développé et perfectionné sur plus de 30 années-image

Logiciel propriétaire RX solutions

Développé et perfectionné sur plus de 30 années
<h3>14 modes de scan</h3>Des stratégies d’acquisition optimisées pour obtenir le meilleur résultat dans toutes les situations.-image

14 modes de scan

Des stratégies d’acquisition optimisées pour obtenir le meilleur résultat dans toutes les situations.
<h3>Retour sur investissement rapide</h3>Inclus à l'achat, pensé pour vos coûts d'exploitation&nbsp;-image

Retour sur investissement rapide

Inclus à l'achat, pensé pour vos coûts d'exploitation
<h3>Sur-mesure</h3>Des modules sur mesure peuvent être développés pour vos besoins de production spécifiques.-image

Sur-mesure

Des modules sur mesure peuvent être développés pour vos besoins de production spécifiques.

X-ACT: un logiciel puissant pour vos étapes d'inspections par imagerie

Radioscopie

Inspection temps-réel

La radiographie est facile et rapide avec X-Act. Des filtres logiciels sont inclus pour améliorer la netteté et le contraste. Des mesures 3D peuvent être prises directement sur les radios.

Acquisition

Projections radios sur 360°

La pièce préalablement positionnée dans l'équipement effectue une rotation sur 360°. Lors de cette rotation, un ensemble de projections radios sont acquises sous différents angles

Reconstruction

Obtention d'un volume 3D

L'ensemble des projections réalisées pendant la phase d'acquisition sont reconstituées sous forme de volume 3D. Le volume ainsi généré servira de base à la troisième étape optionnelle : le post-traitement

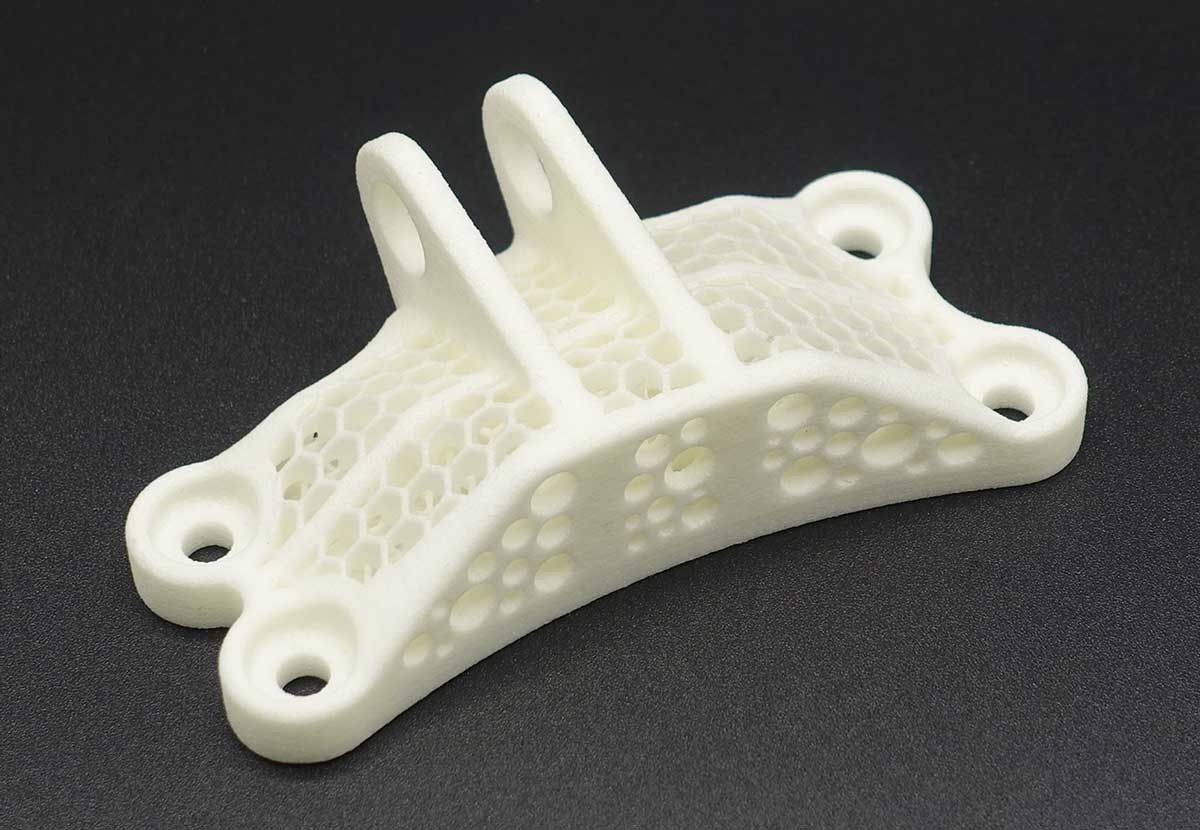

Pièce impression 3D à tomographier
Pièce à tomographier

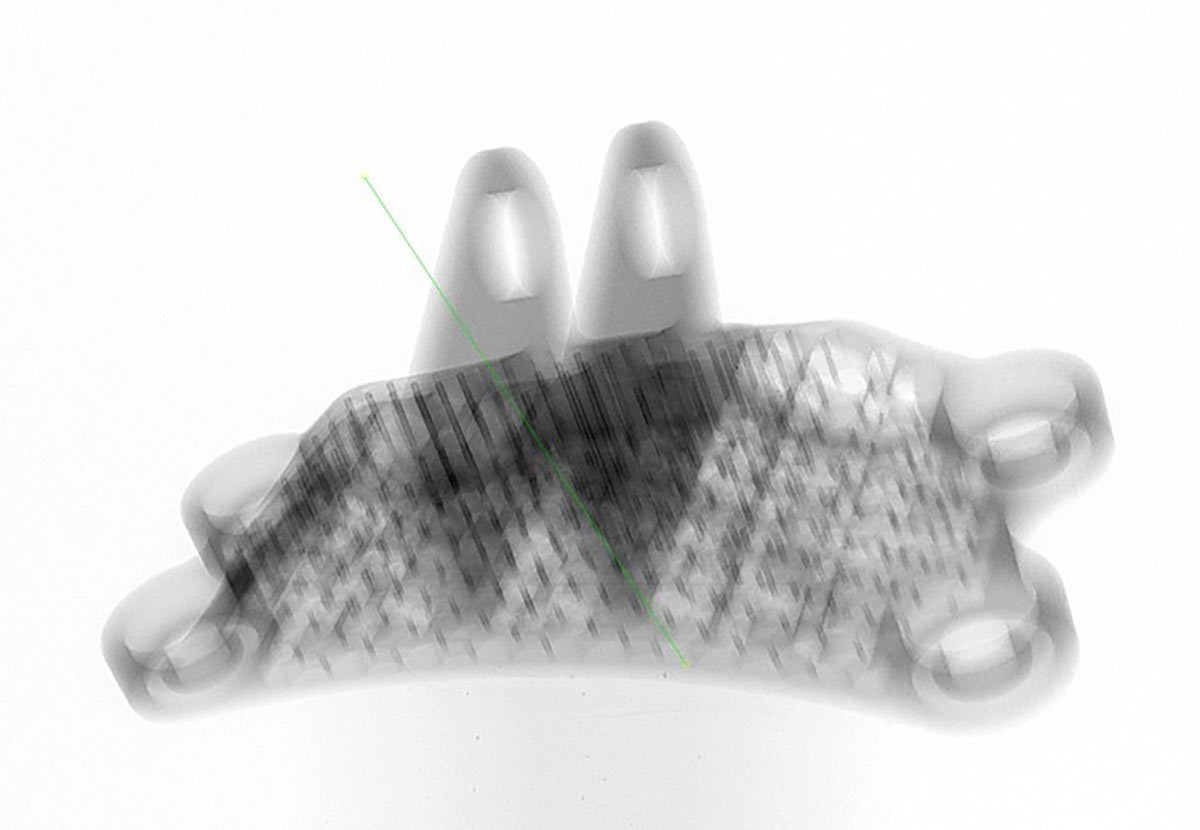

X-Act - Radiographie 2D de la pièce
Radiographie 2D de la pièce

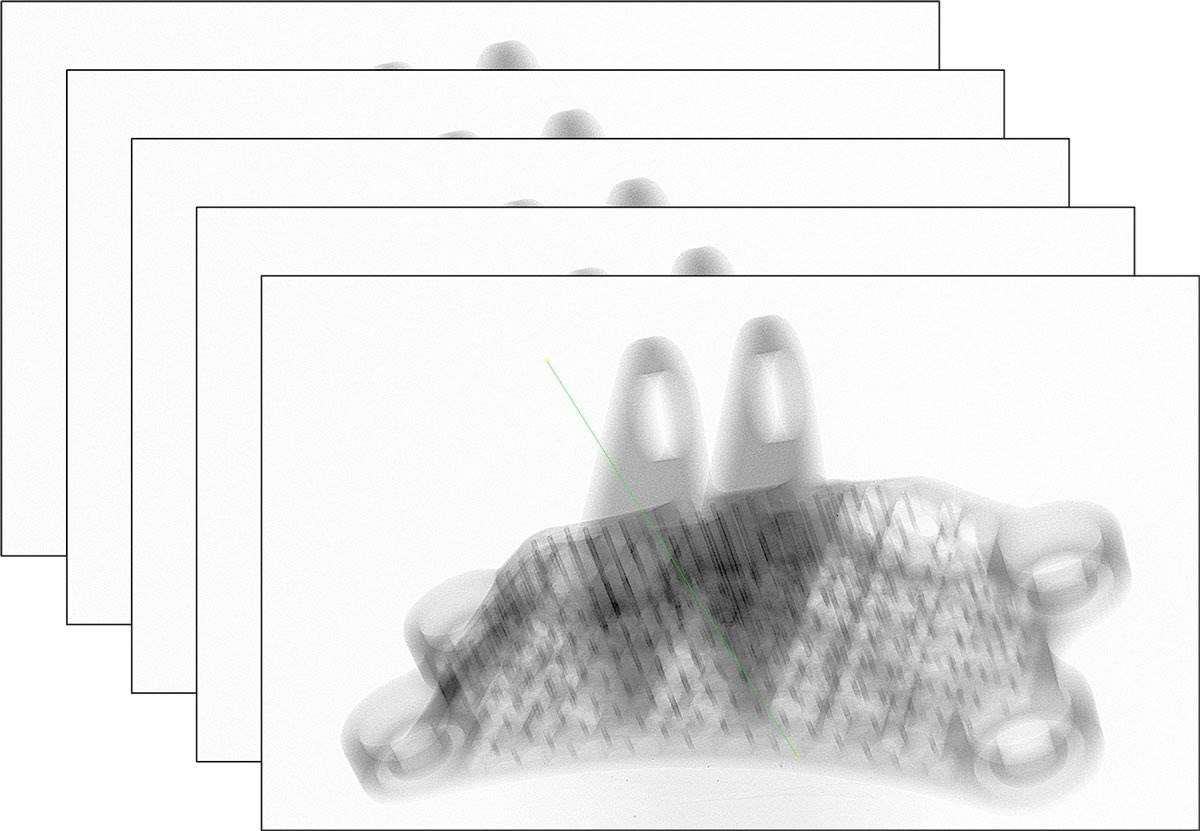

X-Act acquisition tomographie
Acquisition à 360° du volume

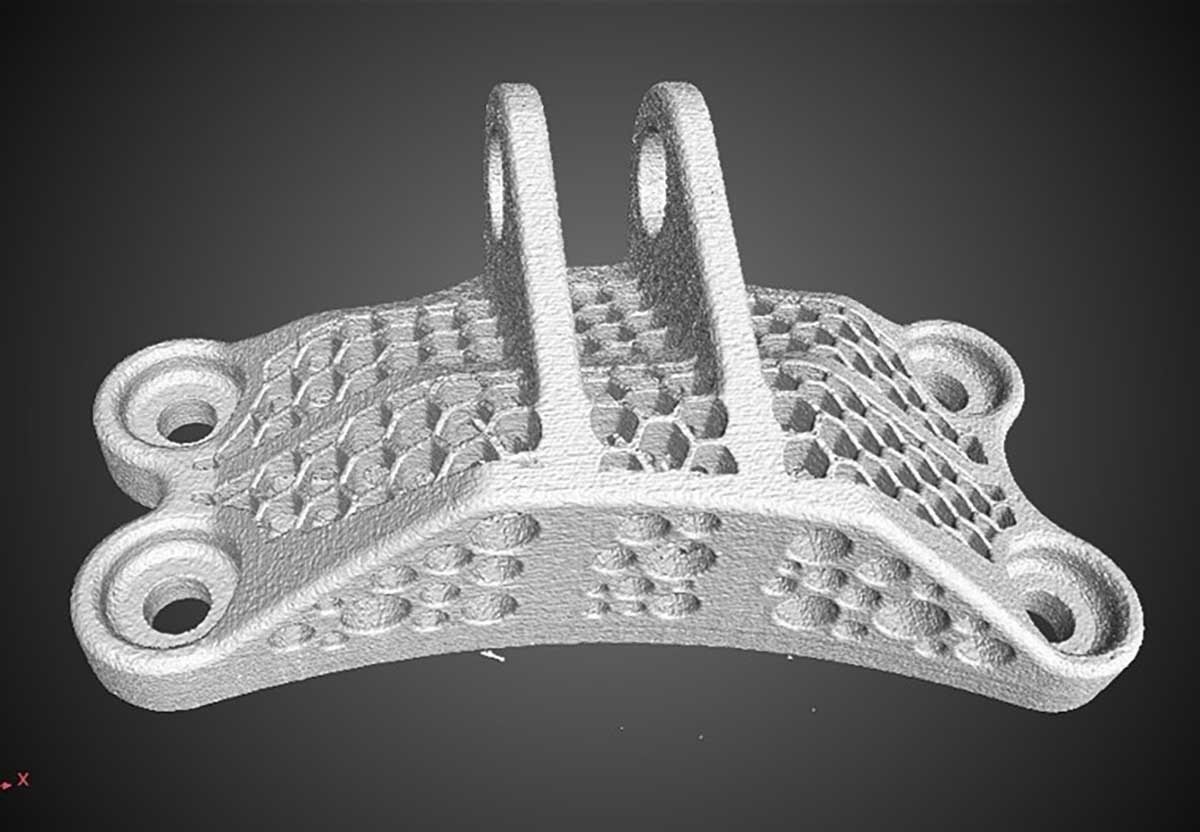

X-Act reconstruction 3D
Reconstruction en 3D de la pièce

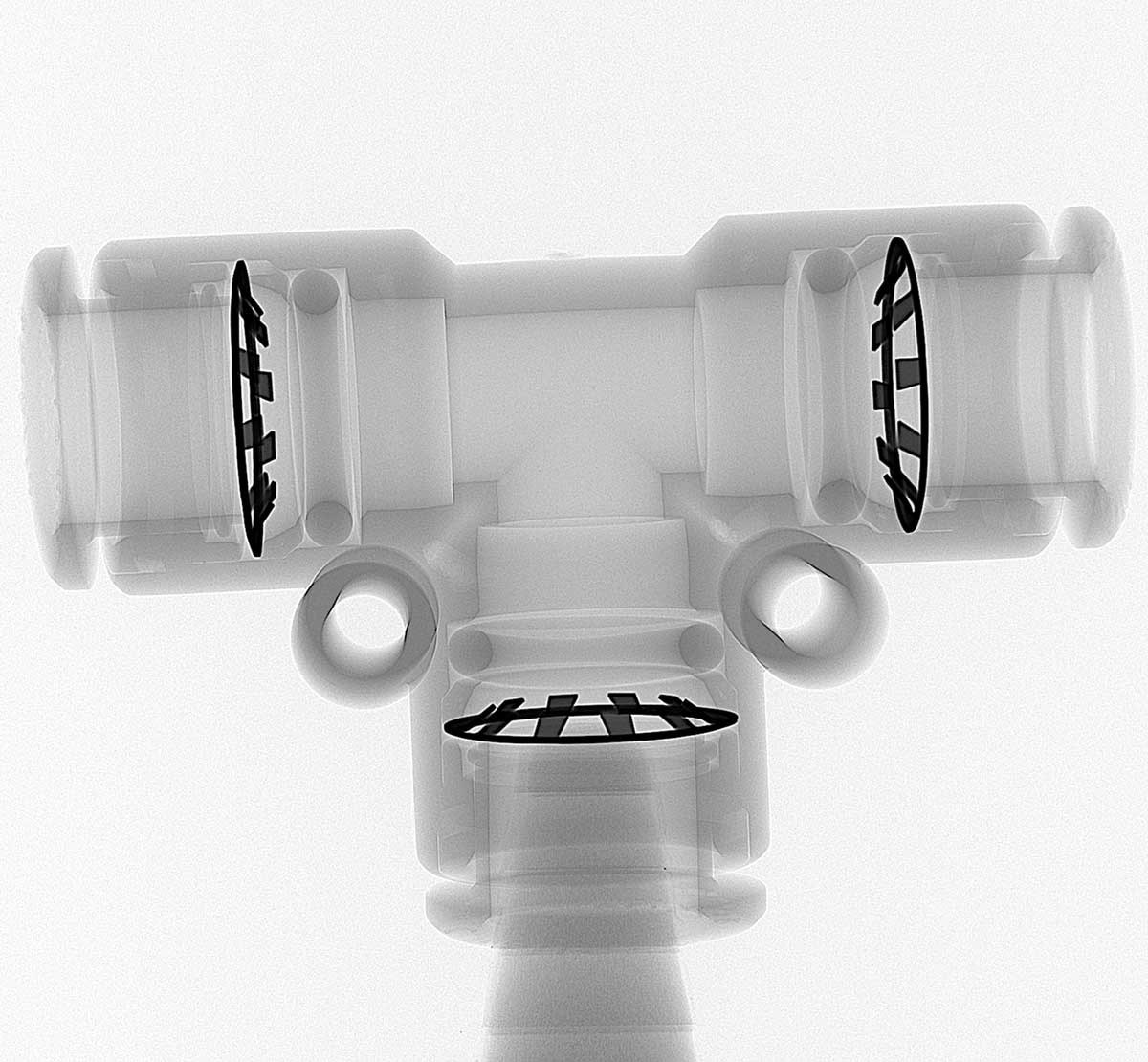

radiographie 2D
avec X-ACT

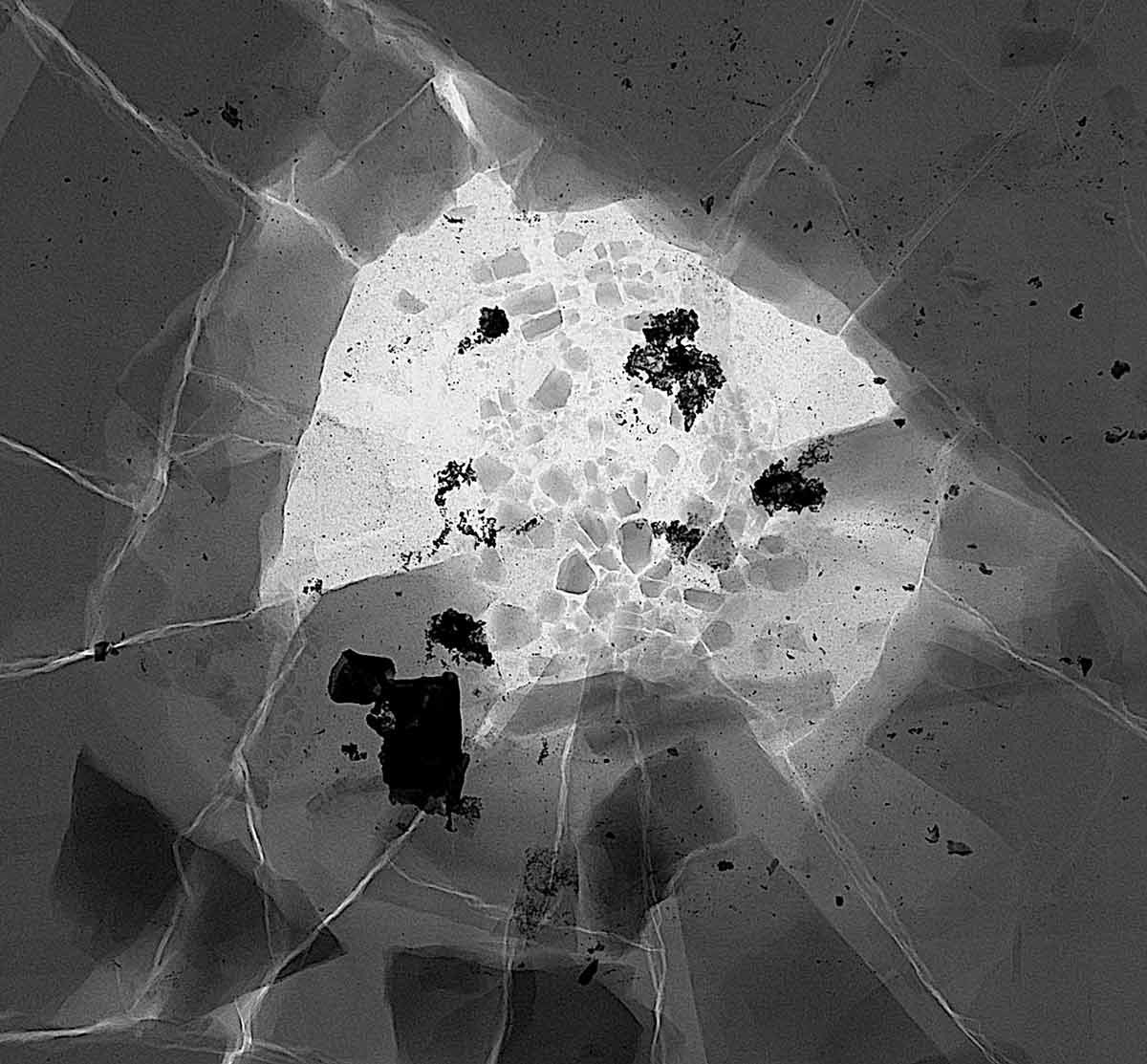

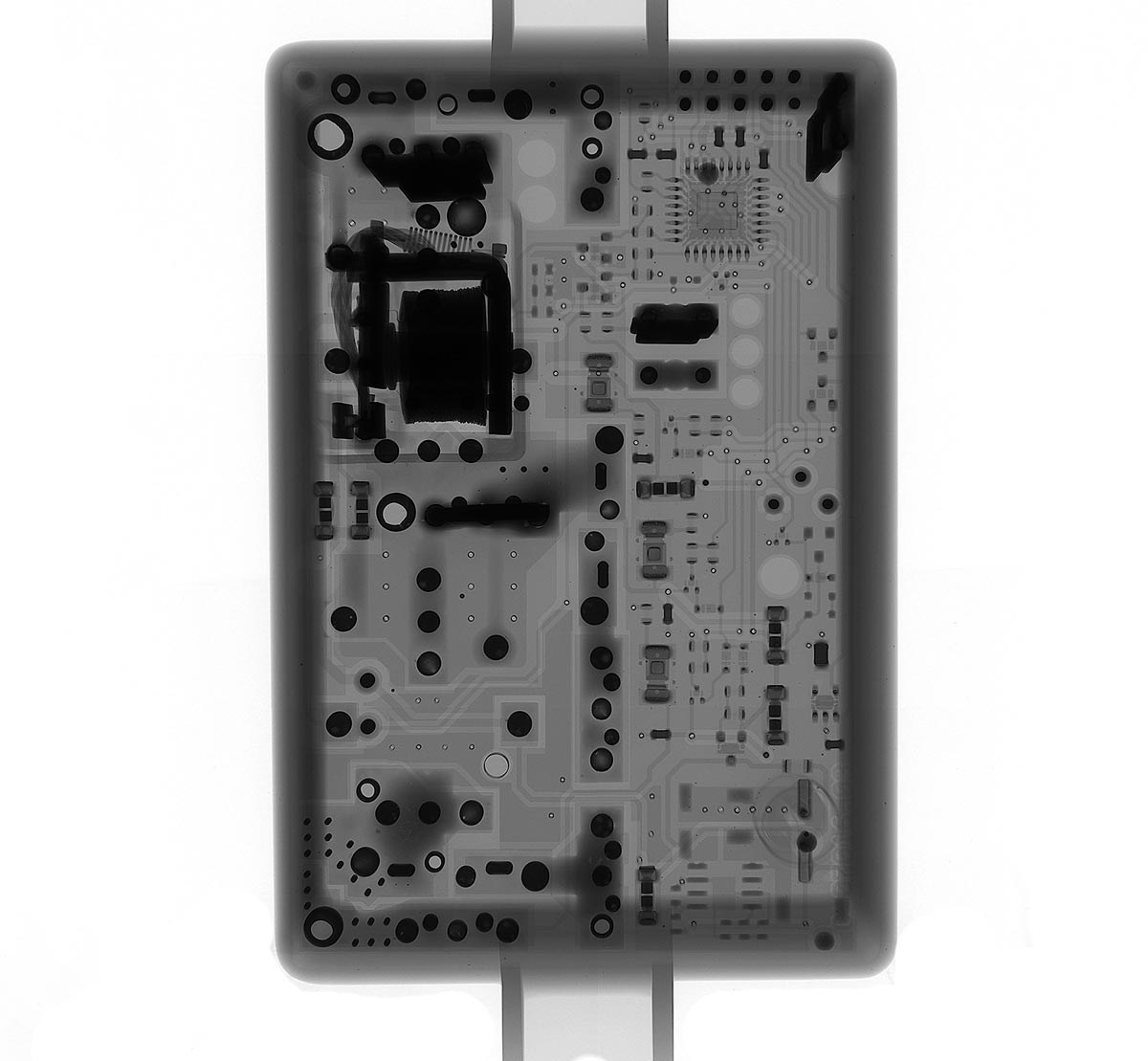

Avec X-Act, la radiographie est rapide et accessible directement depuis le poste de pilotage : la pièce est visualisée en temps réel

  • Inspection en direct — visualisation immédiate de l'échantillon, idéale pour un contrôle rapide, un tri ou un positionnement avant scan

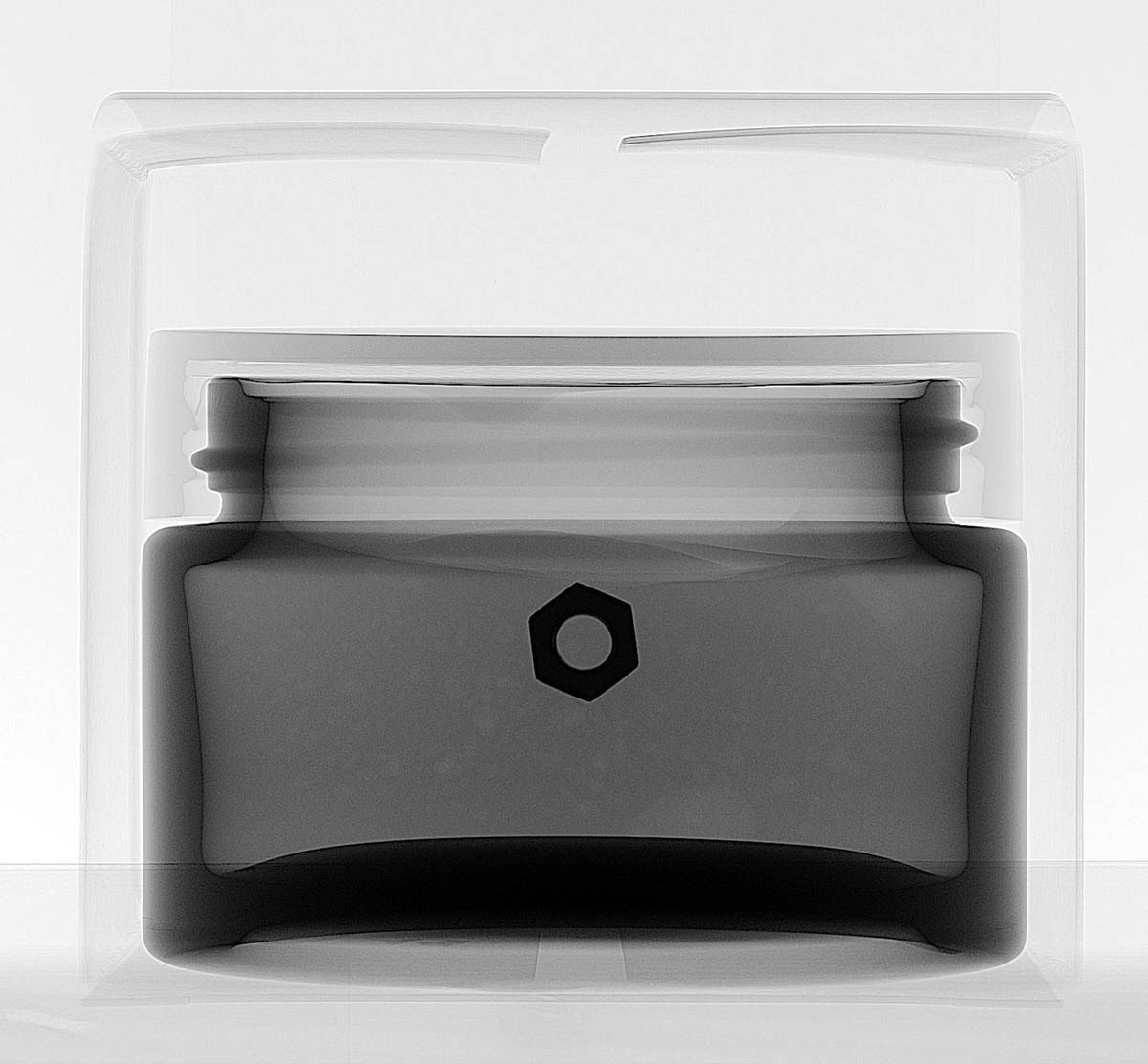

  • Détection instantanée de défauts — une soudure manquante, un défaut d'assemblage ou la présence d'un corps étranger peuvent être identifiés immédiatement grâce à une simple prise de vue radiographique
  • Filtres logiciels inclus — amélioration de la netteté et du contraste directement dans l'interface, sans logiciel tiers
  • Mesures directement sur la radio —
  • Possibilité de prendre des mesures directement sur les données radiographiques 2D, avec suivi des mouvements de la pièce en temps réel.

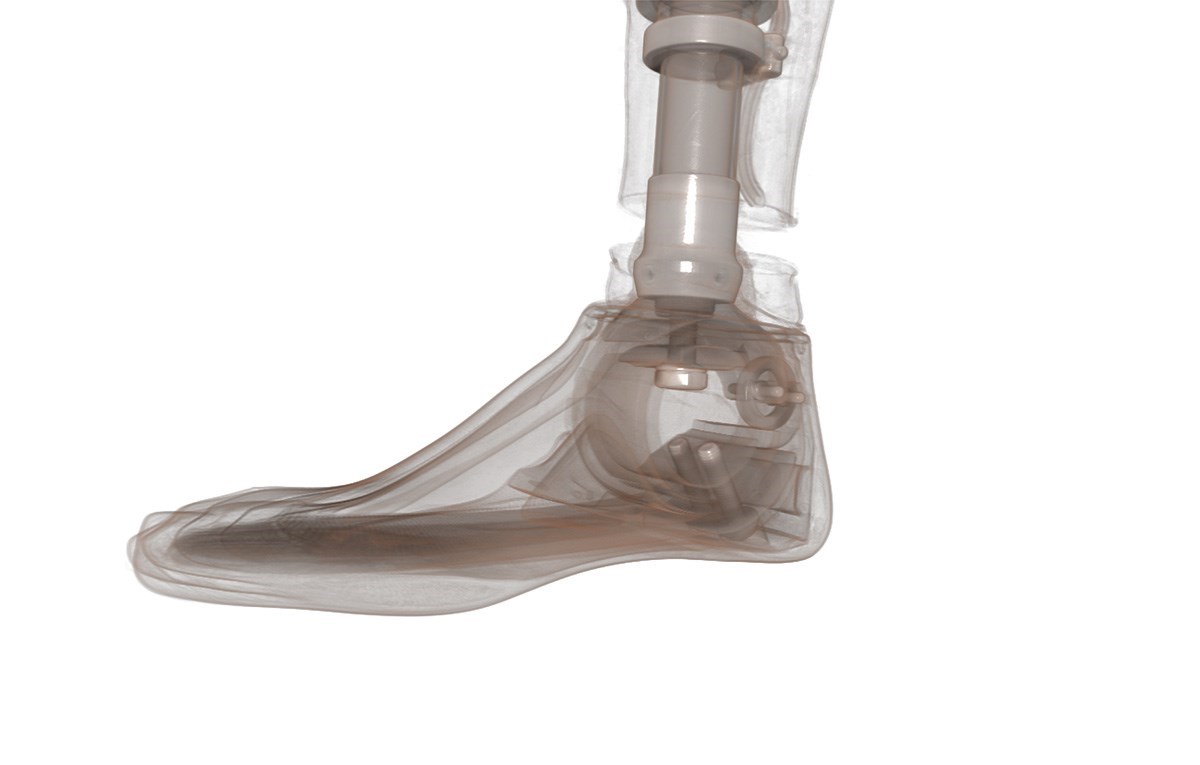

Pourquoi passer à la tomographie 3D ?

La radiographie 2D a une limite : elle projette un volume en trois dimensions sur une seule image, avec un risque de superposition et de défauts masqués. La tomographie 3D lève cette limite en donnant accès à :

  • Une inspection interne complète — chaque détail structurel visible, sans zone masquée

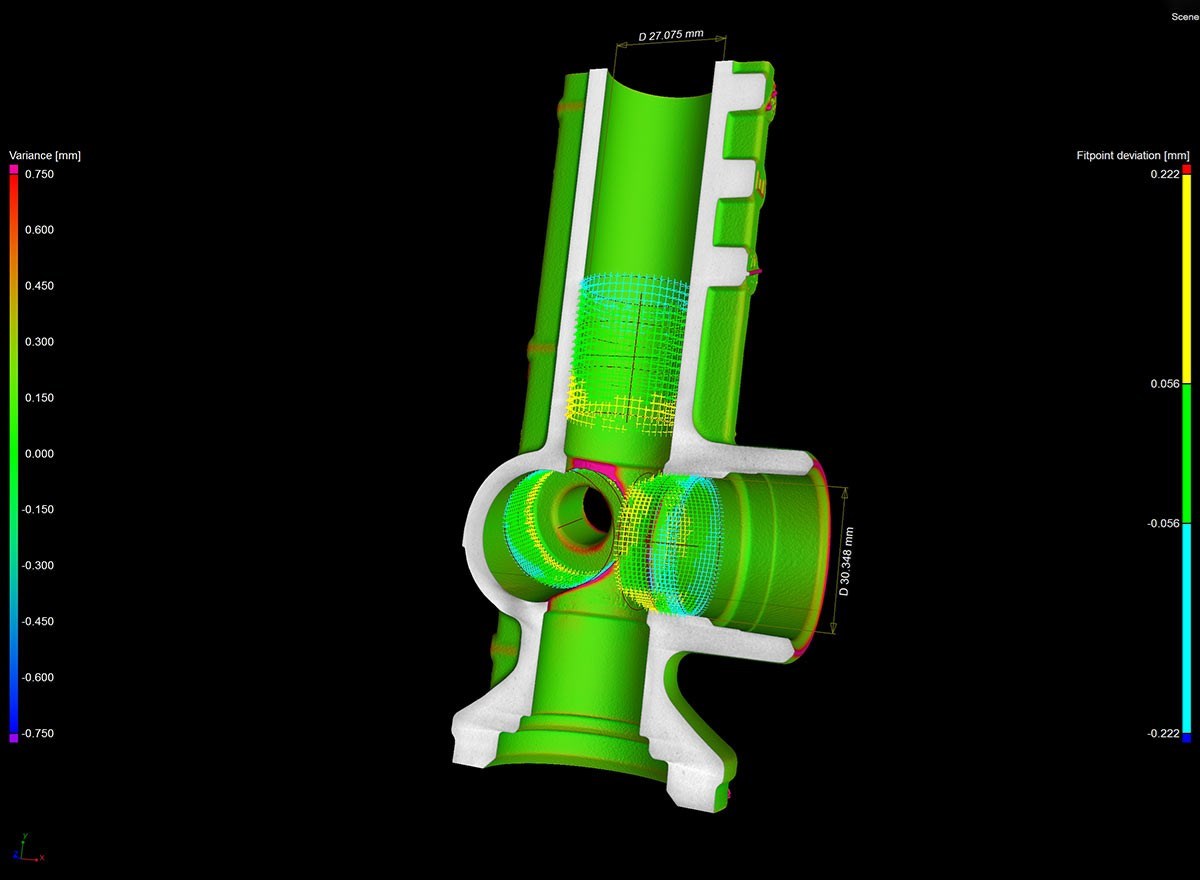

  • Des mesures dimensionnelles précises — y compris sur des géométries internes inaccessibles en 2D
  • Une analyse non destructive approfondie — porosités, inclusions, fissures, assemblages internes…

X-Act pilote cette acquisition 3D avec la même simplicité que la radiographie, grâce à 14 modes d'acquisition différents pour s'adapter à chaque géométrie, matériau et contrainte de production.

Quels sont les modes d'acquisition disponibles avec X-Act ?

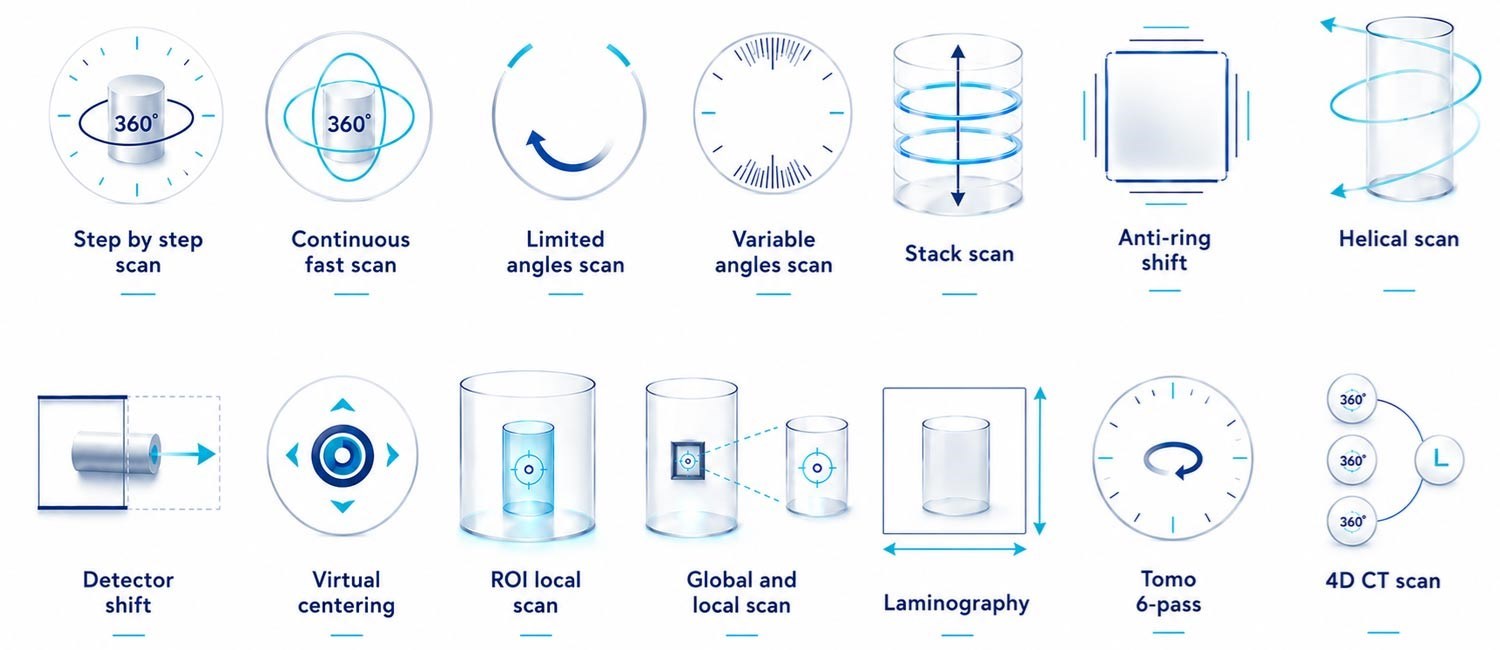

X-Act tomographie - 14 modes scan

Tomographie pas à pas

Il s’agit du mode d’acquisition le plus standard. La pièce tourne par incréments : elle s'arrête à chaque angle pour l'acquisition d'une projection, avant de reprendre sa rotation pour la projection suivante. t

Idéal pour les scans nécessitant une précision maximale par projection.




Tomographie continue

La pièce sur sa platine de rotation tourne en continu sur 360 degrés pendant l'acquisition, sans interruption entre les projections. De plusieurs centaines à plusieurs milliers de projections (coupes) 2D sont acquises afin de permettre la détermination par calcul du volume 3D souhaité.

Un scan plus rapide, optimisé pour obtenir une qualité d’image presque identique à celle d’un scan pas à pas.




Tomographie à angles limités

L'acquisition évite volontairement certains angles de rotation, par exemple lorsque la forme ou l'encombrement de la pièce empêche une rotation complète.

Utile lorsque la géométrie de la pièce ou son environnement ne permet pas une rotation complète. Un traitement dédié permet d'obtenir une bonne qualité d'image dès 180° de rotation.



Tomographie à angles variables

Un scan optimisé pour gagner du temps dans certaines directions et acquérir des données de meilleure qualité dans les directions apportant le plus d’information ou plus difficiles à traverser.

Utile pour les objets aplatis qui présentent des différences d’absorption importantes selon les directions



Tomographie stack

Le dispositif d’imagerie ou l’échantillon lui-même se déplacent verticalement pour réaliser plusieurs scans à différentes hauteurs et étendre ainsi le champ d’analyse dans la direction verticale.

Permet de couvrir des échantillons plus grands et donc d’étendre le volume de scan du système. Permet aussi d'affiner la résolution sur des pièces plus hautes que larges, en zoomant sur chaque section scannée.



Tomographie Detector Shift

Le détecteur se décale horizontalement et/ou verticalement pour reconstituer une image composite permettant d’étendre le champ d’analyse aux dimensions maximales du système.

Permet de scanner des pièces de grand diamètre ou d'augmenter la résolution du scan — combinable avec tous les autres modes d'acquisition.



Centrage virtuel

Le centre de rotation peut être ajusté virtuellement sans repositionnement mécanique de la pièce. Les axes de déplacement de l'équipement permettent de garder la zone d'intérêt dans le champ de vision tout au long de la rotation, même lorsqu'elle n'est pas alignée sur l'axe du plateau tournant.

Un gain de temps notable sur le montage et le réglage de la pièce. Combinable avec tous les autres modes d’acquisition.

Tomographie Region Of Interest

L'acquisition cible directement une zone précise de l'échantillon plutôt que la pièce entière. Permet d'obtenir une résolution maximale sur un détail spécifique, sans scanner l'intégralité de la pièce.

Idéal pour les études exploratoires nécessitant un niveau de détail élevé sur une zone ciblée, sans avoir à scanner l'intégralité de la pièce en haute résolution.



Tomographie ROI post scan

À partir d’une première tomographie rapide ou globale, cibler la zone d’intérêt directement depuis les images tomos et réaliser un scan haute qualité de cette zone.

Utile pour identifier et localiser précisément les zones d’intérêt pour des scans détaillés.



Laminographie

Investigation tridimensionnelle sans rotation complète, mais par déplacement latéral : conçue pour les échantillons plats et de grande taille. Résultat : un volume reconstruit en 2,5D, inspectable couche par couche.

Particulièrement utile pour les scans haute résolution de pièces planes et volumineuses (cartes électroniques, plaques composites) qui, avec une méthode conventionnelle, perdraient en résolution en s'éloignant de la source.



Anti-ring shift

Réduction des artefacts en anneaux lors de la phase d’acquisition obtenue en modifiant continuellement la position des pixels dans le référentiel de l’échantillon.

Utile pour obtenir des images dépourvues d’artefacts en anneaux, en particulier sur des échantillons cylindriques pour lesquels les corrections logicielles à la reconstruction sont moins efficaces. Compatible avec les autres modes de scans.



Tomographie hélicoïdale

Combinaison d'une rotation continue et d'un déplacement vertical simultané, en trajectoire hélicoïdale.

Permet d'étendre le champ de vision vertical tout en conservant une acquisition fluide, pour les pièces allongées – avec en plus une réduction significative des artefacts de plans horizontaux.



Tomographie 6-pass

Une séquence d’acquisition optimisée resserrant les acquisitions angulaires au fil du temps.

Utile pour permettre d’obtenir les meilleures images sur un échantillon susceptible d’évoluer (changement d’état, mouvement)



Tomographie 4D CT

Acquisition dynamique permettant de suivre l'évolution d'un échantillon dans le temps (mouvement, déformation, réaction...).

Utile pour observer un phénomène en cours plutôt qu'un état figé.

FAQ X-ACT ACQUISITION

Qu'est-ce que le logiciel X-Act ?
X-Act est le logiciel propriétaire de RX Solutions qui pilote l'ensemble du processus d'acquisition, de la radiographie 2D en temps réel à la tomographie 3D, quel que soit le système de tomographie utilisé.c faucibus tellus imperdiet purus rhoncus
Quelle est la différence entre radiographie 2D et tomographie 3D ?
La radiographie 2D offre une image en temps réel utile pour un contrôle rapide ou la détection de défauts visibles, mais elle superpose les structures internes sur une seule image. La tomographie 3D reconstruit un volume complet à partir de multiples projections, permettant une inspection interne sans zone masquée et des mesures dimensionnelles précises.
Combien de modes d'acquisition propose X-Act ?
X-Act propose 14 modes d'acquisition différents (rotation continue, pas à pas, angles limités, stack, shift, hélicoïdal, laminographie, région d'intérêt, 4D CT...), combinables selon la géométrie et le matériau de l'échantillon.
X-Act convient-il aux débutants comme aux experts ?
Oui. X-Act propose trois modes d'utilisation adaptés à chaque profil : X-Act Expert pour un contrôle total, Acquisition guidée pour des réglages assistés pas à pas, et Wizard pour une acquisition entièrement automatisée.
Que devient l'acquisition une fois réalisée avec X-Act ?
Les projections acquises servent de base à l'étape de reconstruction, qui génère le volume 3D exploitable pour l'analyse et la mesure (lien ivers X-Act Reconstruction).
