De la radiographie 2D à la tomographie 3D, une seule interface pour piloter le processus de reconstruction de vos données

Demander une démo
AccueilLogicielsReconstruction
 Des projections 2D au volume 3D exploitable : la reconstruction qui fait la différence

Les projections acquises avec X-Act Acquisition ne sont qu'une étape intermédiaire : c'est la reconstruction qui détermine la qualité finale du volume 3D, et donc la fiabilité de toute analyse ou mesure réalisée ensuite. X-Act Reconstruction réunit, dans une même interface, l'ensemble des algorithmes nécessaires pour affiner la géométrie, corriger les artefacts ou encore améliorer le contraste — pour obtenir des résultats fiables quel que soit l'échantillon.

Cette suite d'outils va bien au-delà d'un simple calcul de volume : elle s'adapte à la nature de chaque jeu de données — pièces métalliques, assemblages multi-matériaux, ou données issues d'équipements externes.

Pour les reconstructions les plus exigeantes, X-Act peut être complété par Horus, notre module de reconstruction avancée, ou enrichi de modules sur mesure conçus pour des besoins de production spécifiques.

Une fois reconstruit, le volume 3D est prêt pour l'analyse, la mesure et l'inspection — ou peut encore être affiné grâce aux outils de post-traitement.
Découvrir X-Act reconstruction Découvrir Horus pour la reconstruction de pièces complexes

Un logiciel, des bénéfices multiples

<h3>Logiciel propriétaire RX solutions</h3>Développé et perfectionné sur plus de 30 années-image

Logiciel propriétaire RX solutions

Développé et perfectionné sur plus de 30 années
<h3>Reconstruction rapide, incluse &agrave; l&#39;achat&nbsp;</h3>Aucun logiciel tiers n&eacute;cessaire pour obtenir un volume 3D exploitable-image

Reconstruction rapide, incluse à l'achat

Aucun logiciel tiers nécessaire pour obtenir un volume 3D exploitable
<h3>Corrections avanc&eacute;es</h3>G&eacute;om&eacute;trie, d&eacute;rive, contraste de phase, artefacts...-image

Corrections avancées

Géométrie, dérive, contraste de phase, artefacts...
<h3>Compatible donn&eacute;es externes&nbsp;</h3>Reconstruction de jeux de donn&eacute;es acquis sur d&#39;autres plateformes d&#39;imagerie-image

Compatible données externes

Reconstruction de jeux de données acquis sur d'autres plateformes d'imagerie

X-ACT: de l'acquisition à la reconstruction 3D

X-Act repose sur une base logicielle partagée qui permet de visualiser et manipuler les images à chaque étape : modification des niveaux de contraste, application de filtres, suivi de la reconstruction en temps réel. Chaque outil de reconstruction est piloté par un module dédié, ce qui permet à RX Solutions d'ajouter de nouvelles fonctionnalités au fil des mises à jour.

Radioscopie

Un contrôle visuel immédiat

Avant de lancer un scan complet, X-Act permet de visualiser l'échantillon en temps réel : filtres de netteté et de contraste intégrés, mesures possibles directement sur l'image radiographique.

Acquisition

Projections sous tous les angles

Positionnée sur la platine de rotation, la pièce effectue un tour complet pendant que le système capture une série de projections radiographiques à différents angles.

Reconstruction

De la 2D au volume 3D exploitable

Ces projections sont assemblées par calcul pour reconstituer un volume 3D complet de la pièce, prêt pour l'analyse ou pour l'étape optionnelle de post-traitement (→ lien vers page post-traitement).

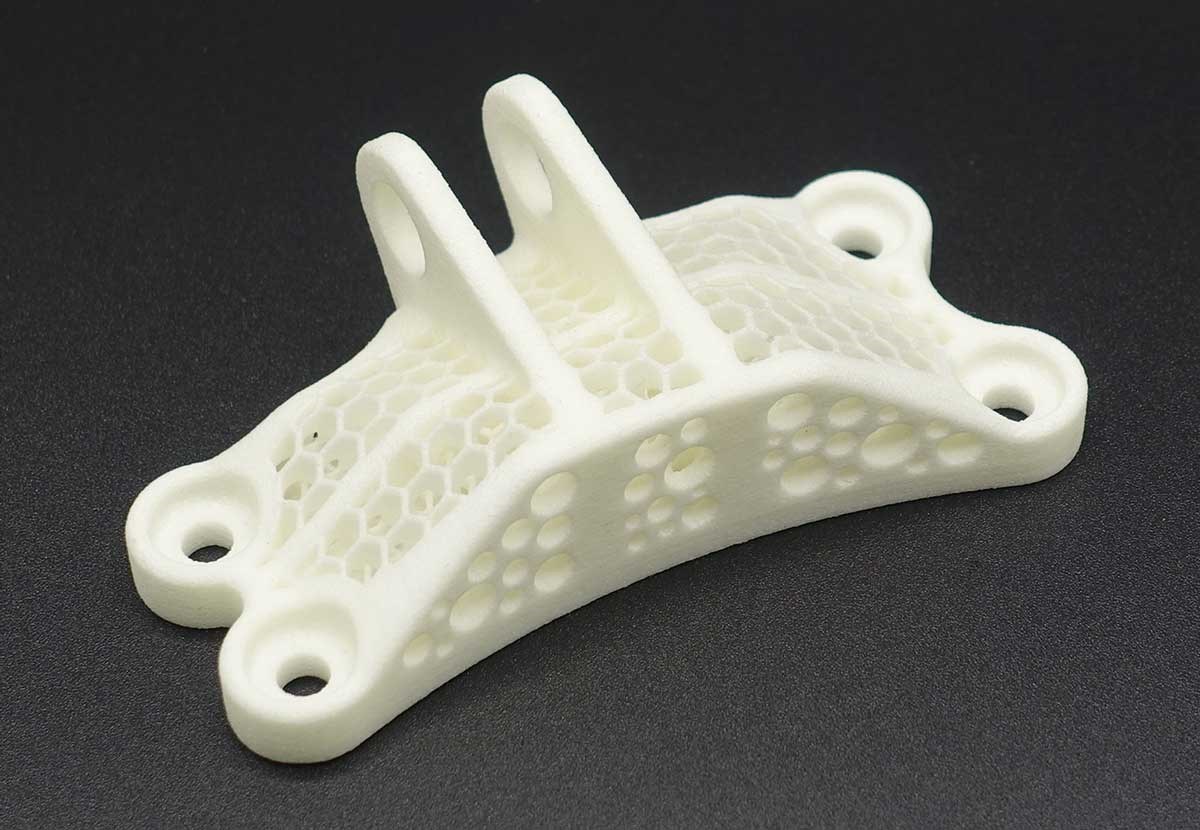

Pièce impression 3D à tomographier
Pièce à tomographier

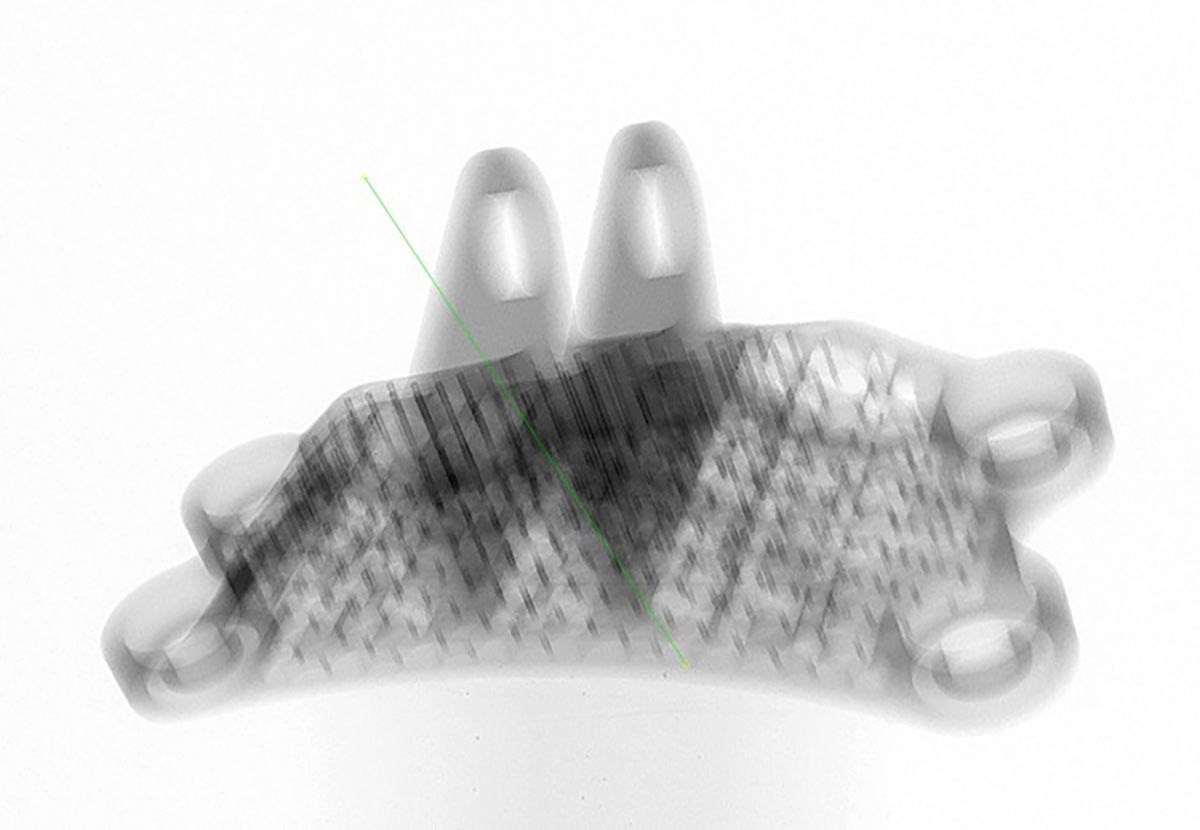

X-Act - Radiographie 2D de la pièce
Radiographie 2D de la pièce

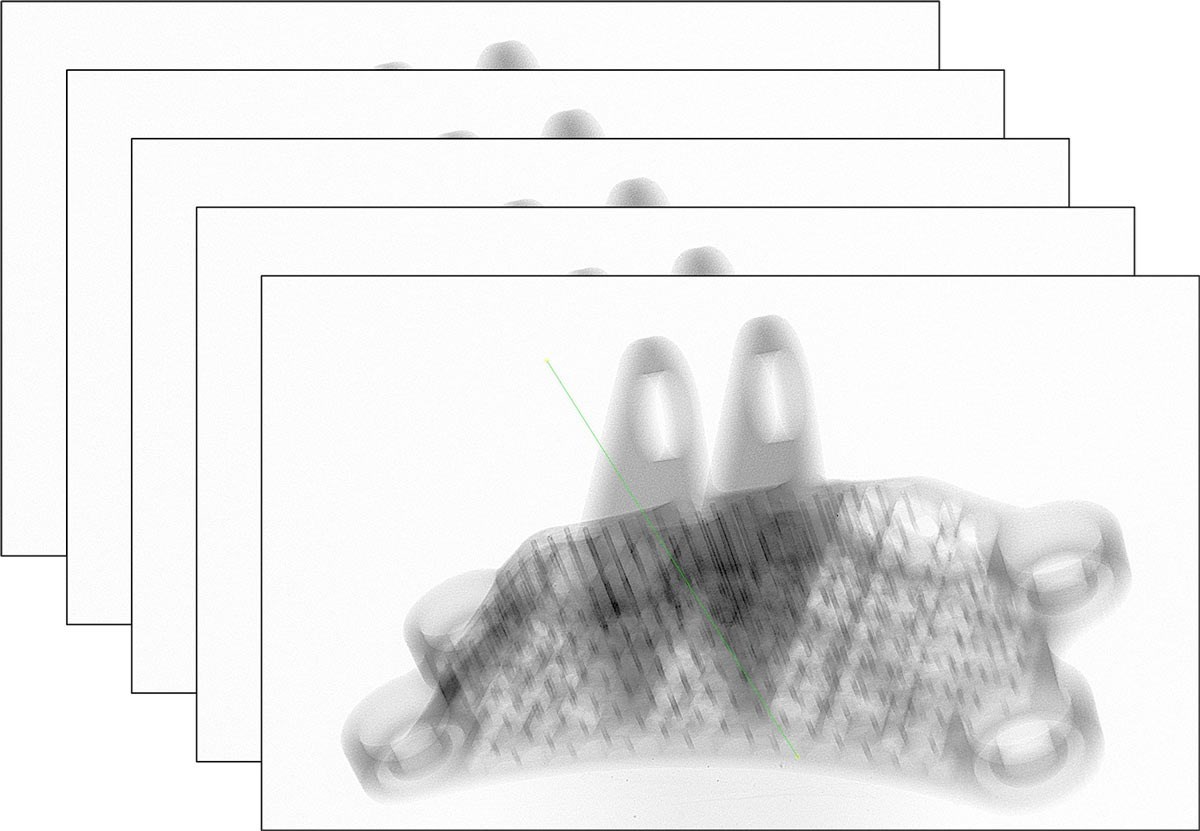

X-Act acquisition tomographie
Acquisition à 360° du volume

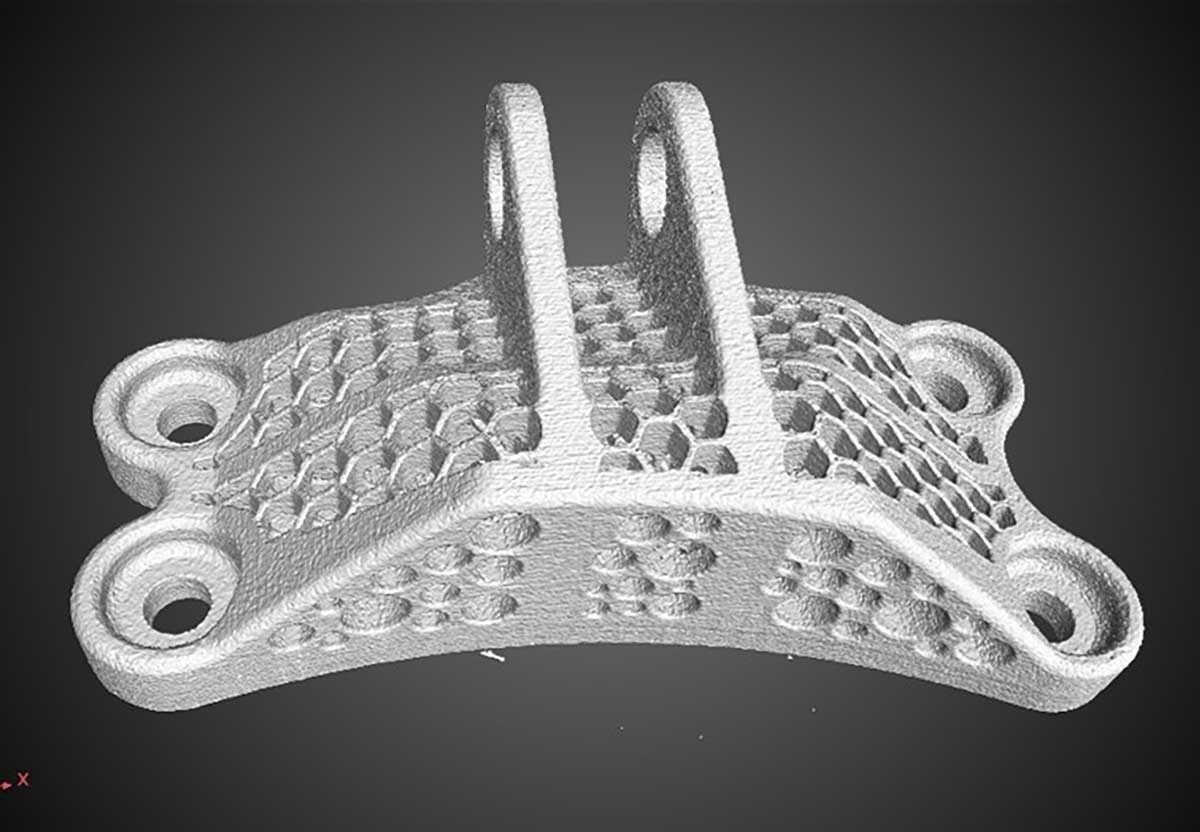

X-Act reconstruction 3D
Reconstruction en 3D de la pièce

Des outils de correction et d'optimisation avancés

X-Act Reconstruction offre un large éventail de fonctionnalités : des corrections standards, incluses de base et applicables en quelques clics, jusqu'à des outils plus avancés pour les jeux de données les plus exigeants. Combinables entre eux selon les besoins de chaque scan, ils permettent d'obtenir systématiquement le meilleur rendu possible, quel que soit l'échantillon ou la complexité du matériau.

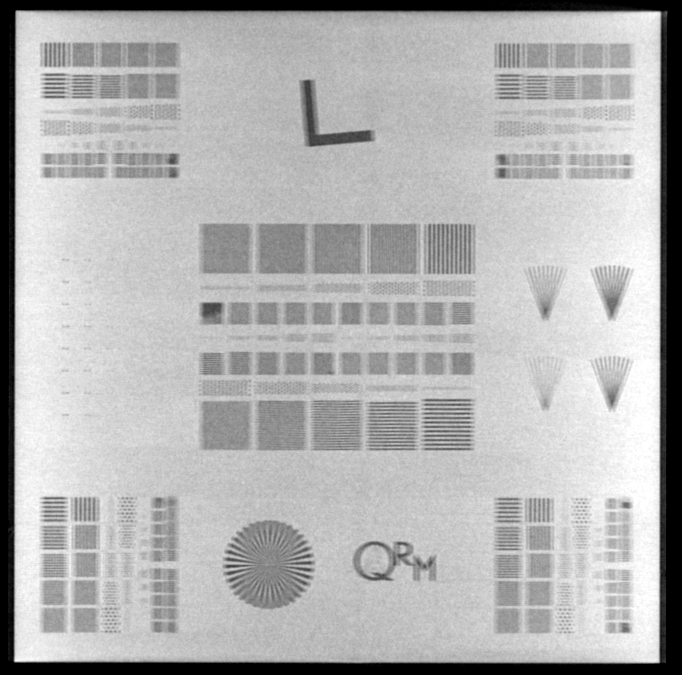

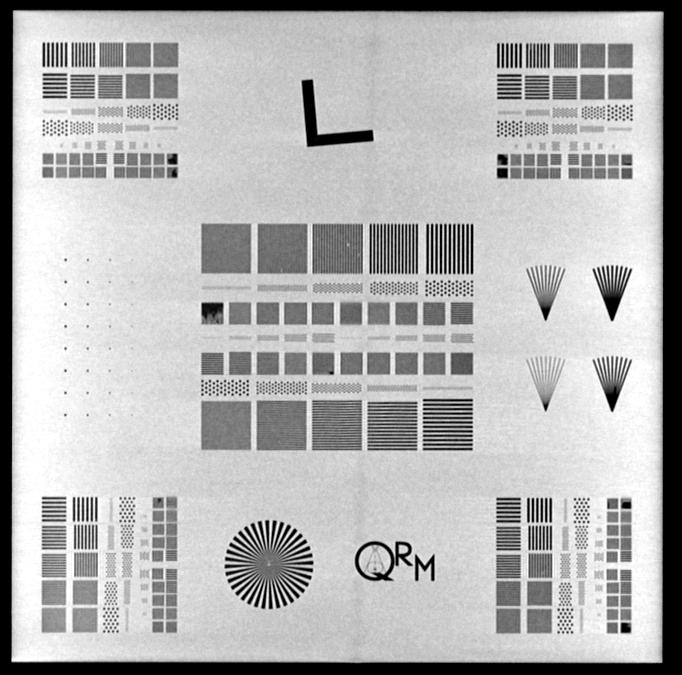

Reconstruction : fine-tuning géométrique

X-Act Reconstruction offre un contrôle avancé sur les 9 paramètres définissant la géométrie d'acquisition, avec des outils d'optimisation dédiés pour un réglage précis.
  • Correction des jeux de données affectés par des imprécisions géométriques — sans nouveau scan, pour une qualité d'image maximisée et des mesures fiables
  • Reconstruction de données externes — cette approche flexible permet aussi de reconstruire des jeux de données acquis sur d'autres plateformes d'imagerie.

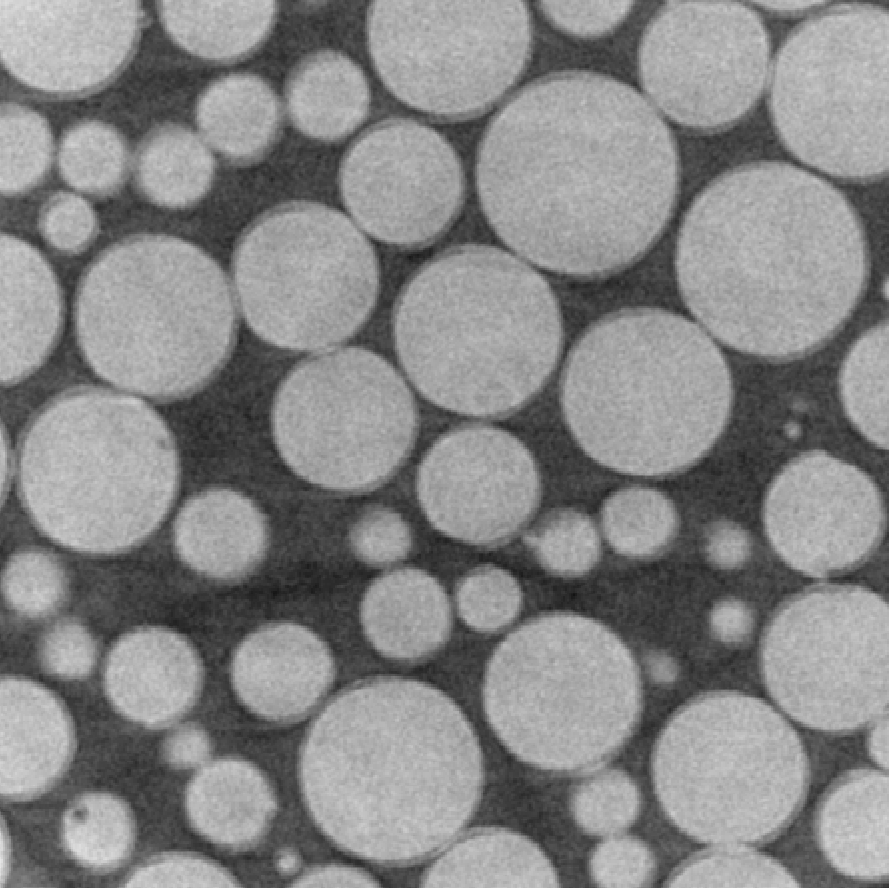

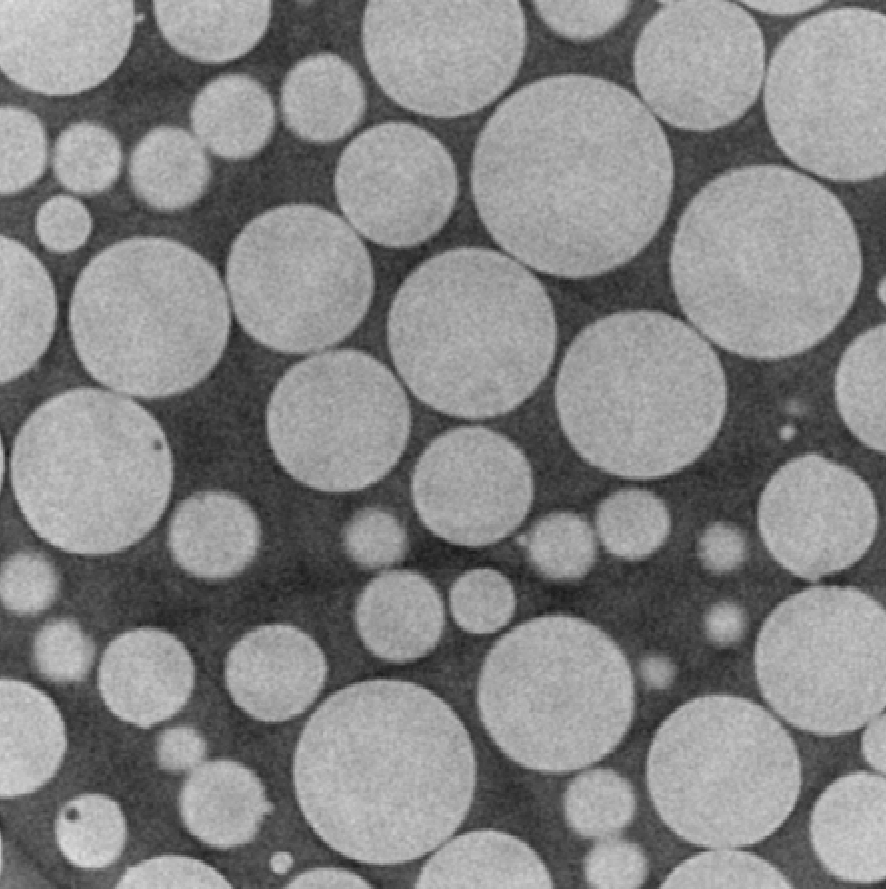

Reconstruction : compensation de la dérive

Lors de scans à très haute résolution et de durée prolongée, de légers mouvements de l'échantillon ou de son support dans le référentiel du tomographe sont fréquents, causés par la dérive thermique ou le séchage de l'échantillon.

  • Un risque identifié — ces micro-déplacements peuvent générer flou, artefacts de reconstruction et perte de résolution effective.
  • Compensation automatique — la fonction estime ces déplacements tout au long du scan et les compense à la reconstruction, pour des images plus nettes et une résolution effective plus élevée.

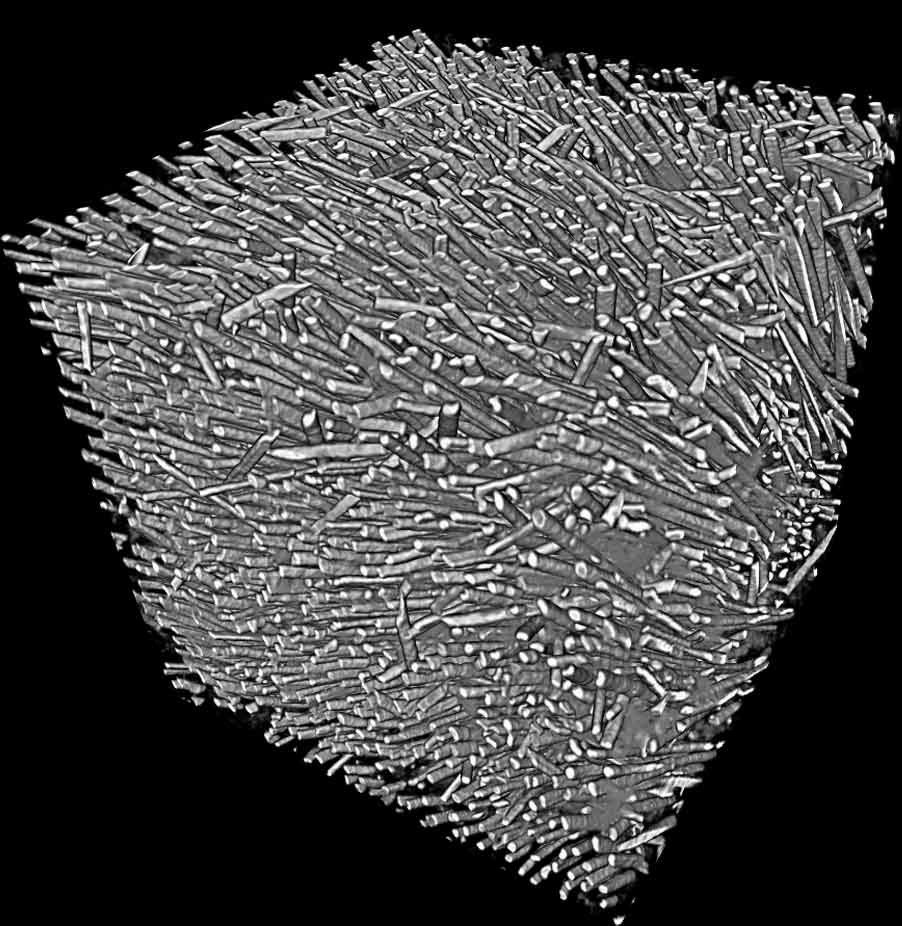

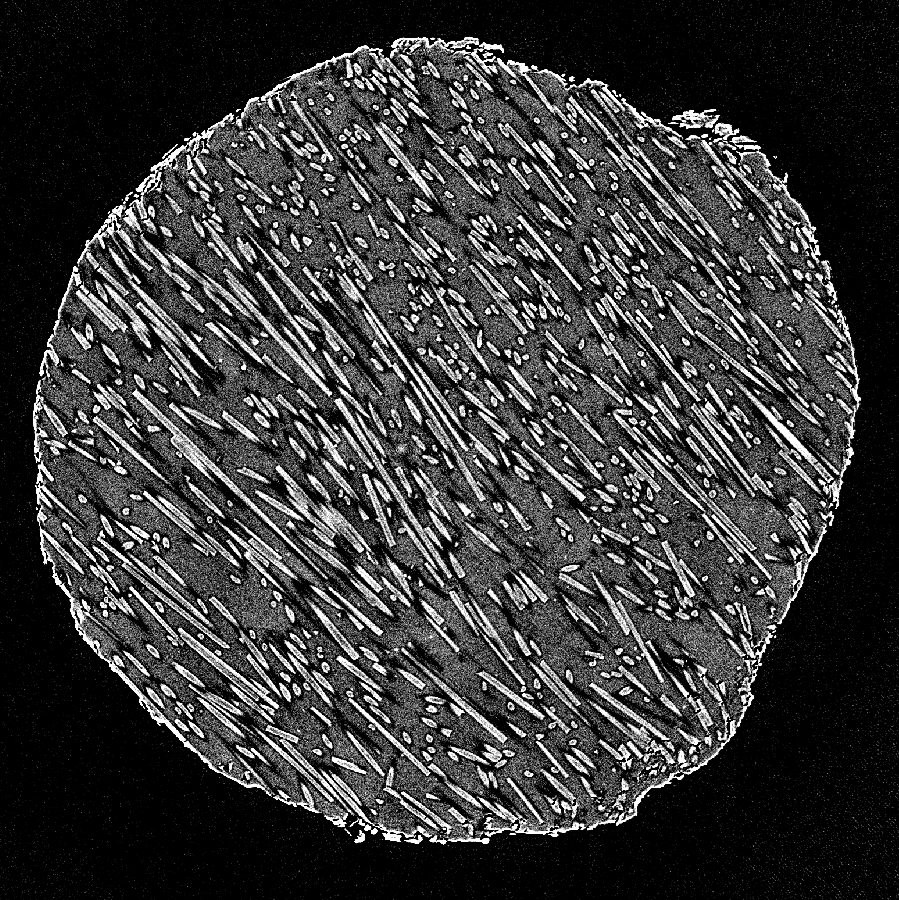

Amélioration du contraste de phase

L'amélioration du contraste de phase par propagation tire parti des longues distances échantillon-détecteur disponibles sur l'ensemble de nos systèmes Nano-CT.
Lorsque les rayons X se propagent au-delà de l'échantillon, les déphasages générés dans le matériau créent des interférences au plan du détecteur. Ces effets de renforcement des contours augmentent la visibilité des variations de densité subtiles et des détails microstructuraux fins, difficiles à détecter avec le seul contraste d'absorption conventionnel.

⇒ Détectabilité accrue des éléments à faible contraste et visualisation améliorée des détails fins

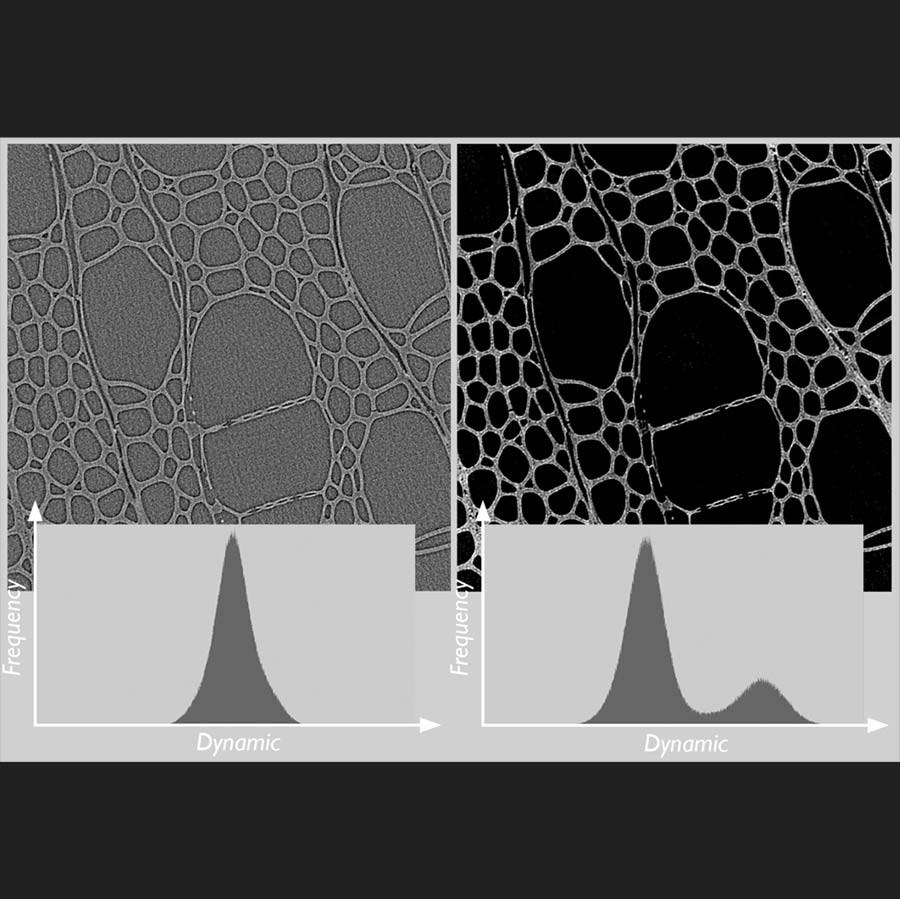

Algorithme de restitution du contraste de phase

Si le contraste de phase améliore significativement la visibilité des détails fins, il peut aussi compliquer l'interprétation des images et l'analyse quantitative en modifiant le contraste d'absorption apparent.

L'algorithme de restitution du contraste de phase rétablit le contraste matière réel, améliorant la séparation échantillon/fond et permettant une caractérisation quantitative plus précise.
⇒ Meilleure segmentation, analyse quantitative améliorée et résultats plus fiables

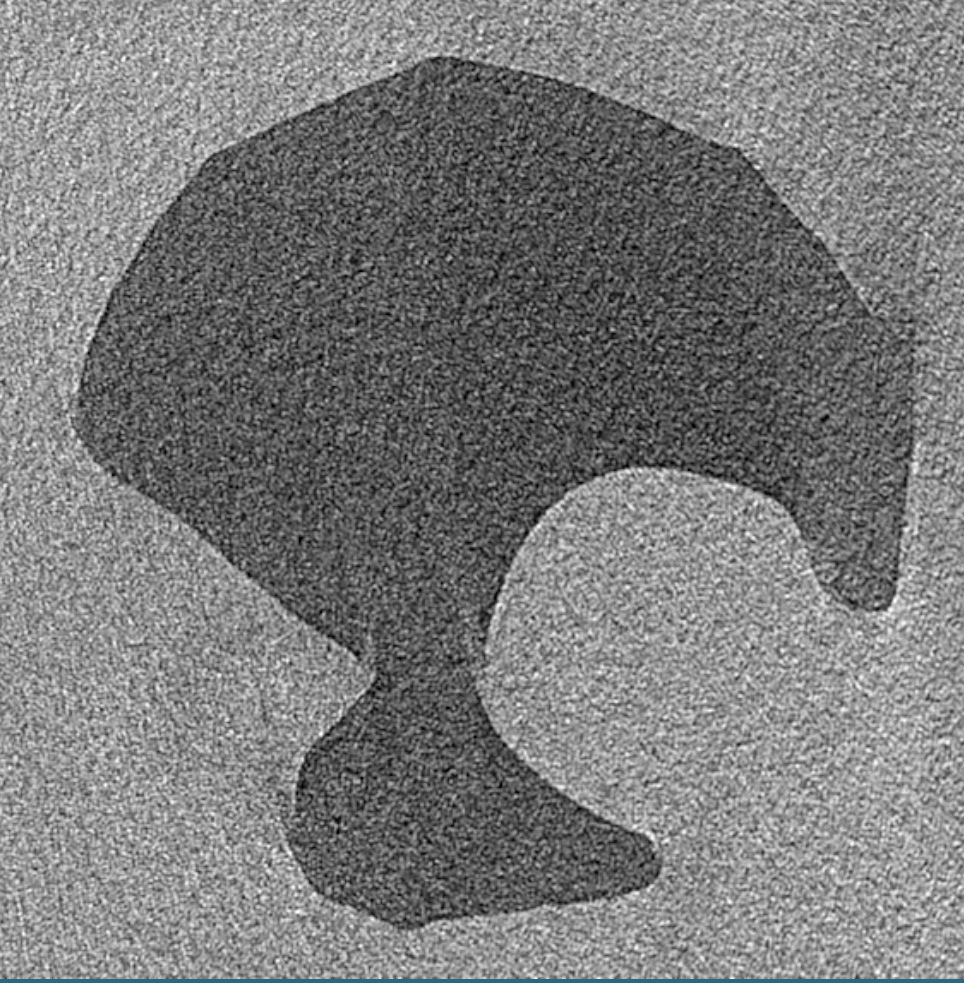

Corrections d'artefacts avancées

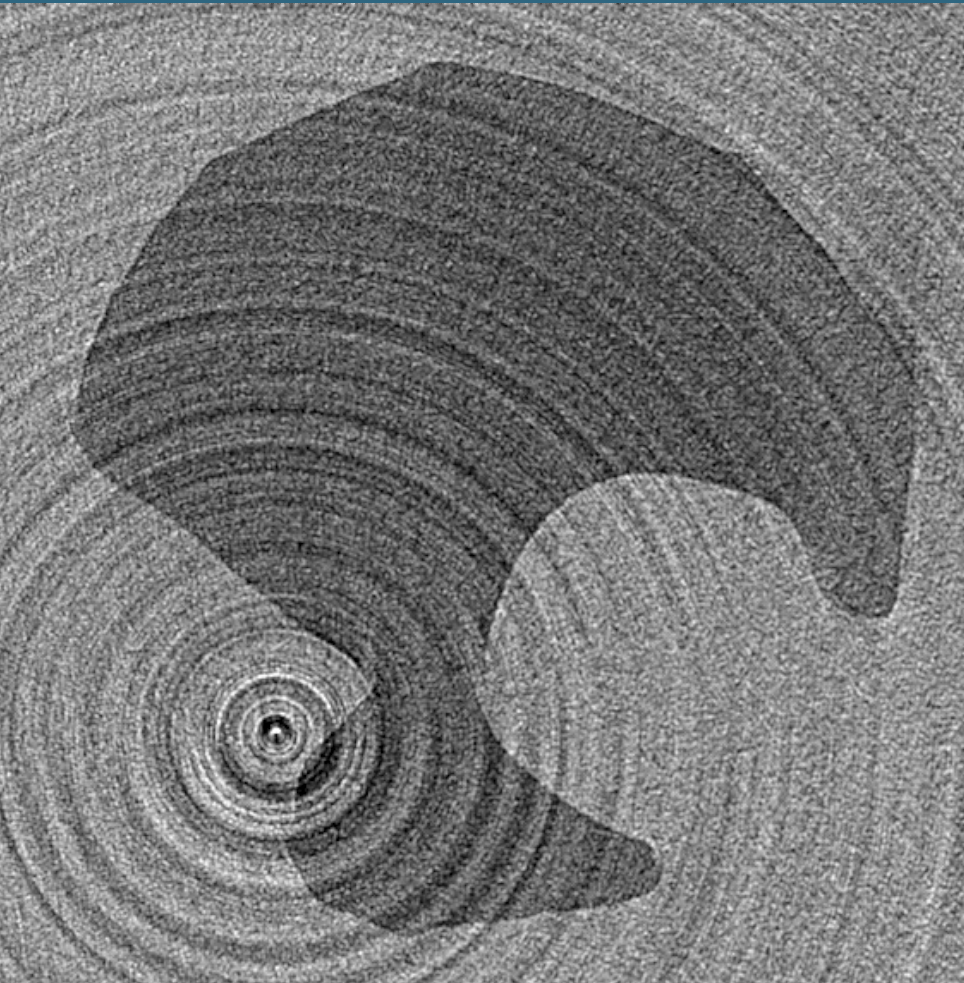

Pour garantir une qualité d'image optimale, X-Act Reconstruction intègre des algorithmes de correction avancés pour les artefacts, les pixels défectueux et les pixels chauds, ainsi que pour les artefacts métalliques.

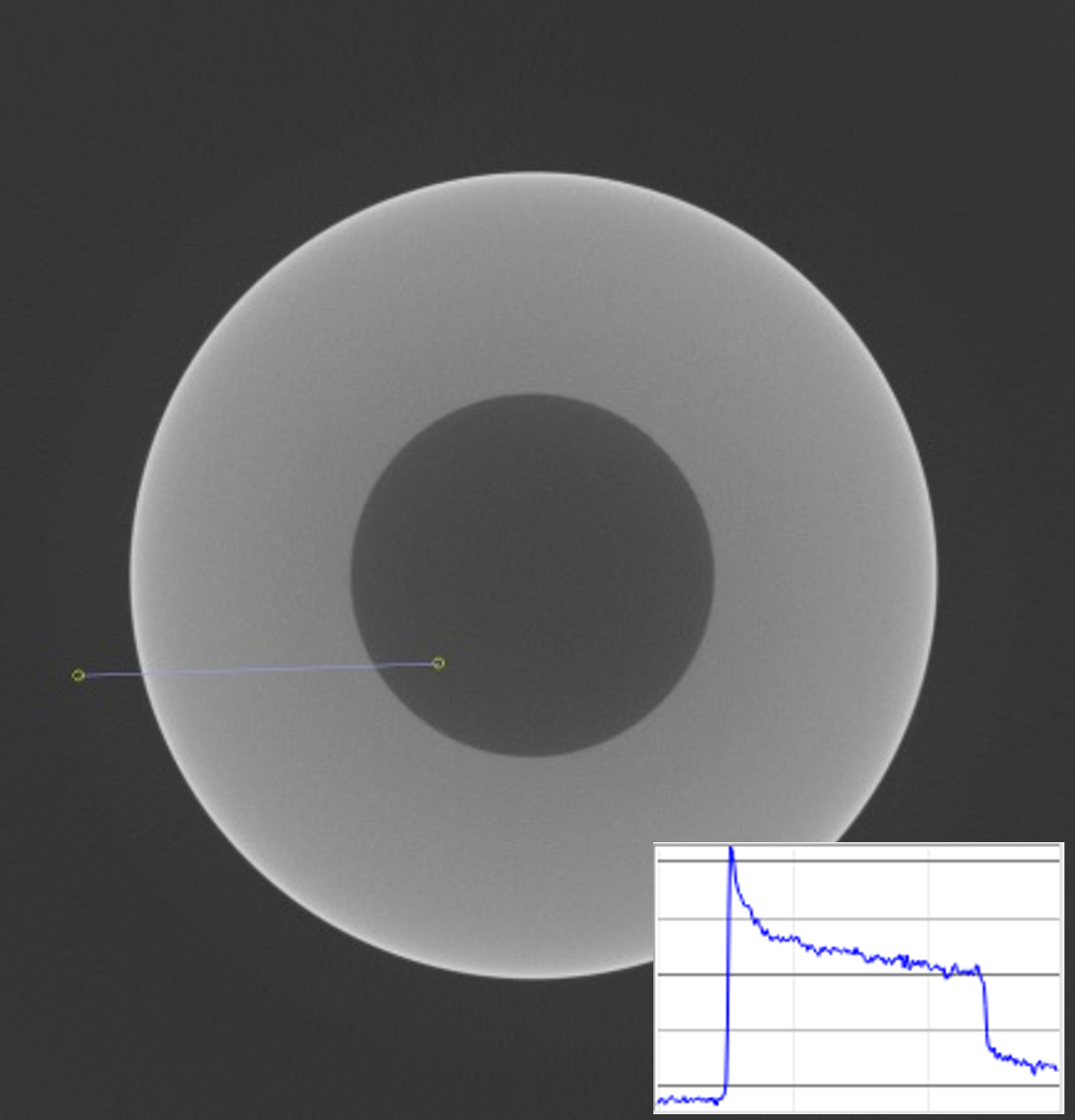

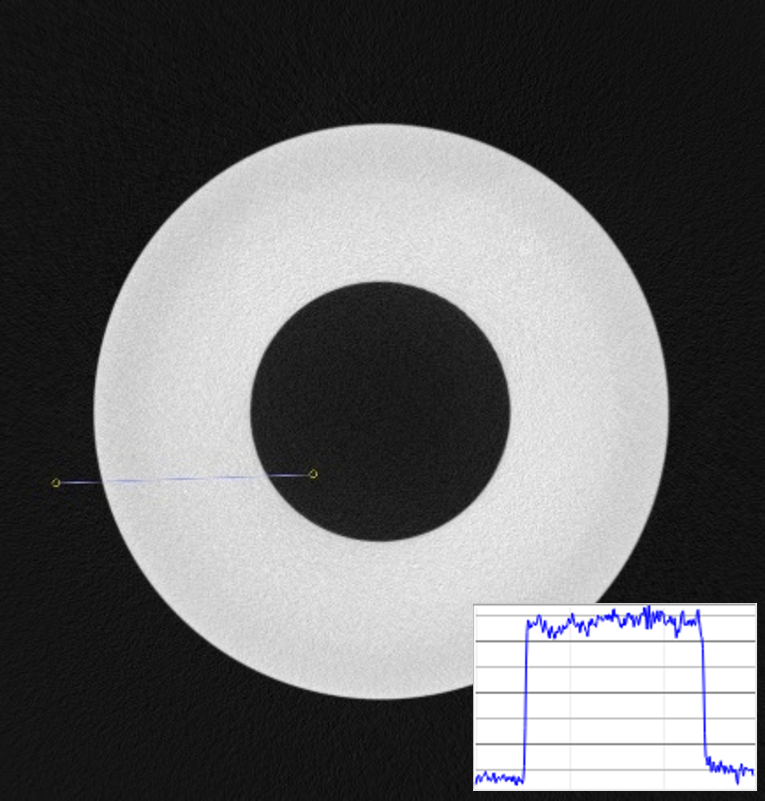

La correction du durcissement de faisceau (beam hardening) améliore quant à elle l'homogénéité de l'image lors du scan d'échantillons fortement absorbants, réduisant les artefacts de reconstruction et améliorant la précision quantitative.

Ces outils d'amélioration d'image produisent des jeux de données plus propres et plus cohérents, facilitant le traitement d'image en aval et garantissant des résultats scientifiques plus fiables.

⇒ Meilleure qualité d'image et résultats scientifiques plus robustes
Horus - module de reconstruction avancé

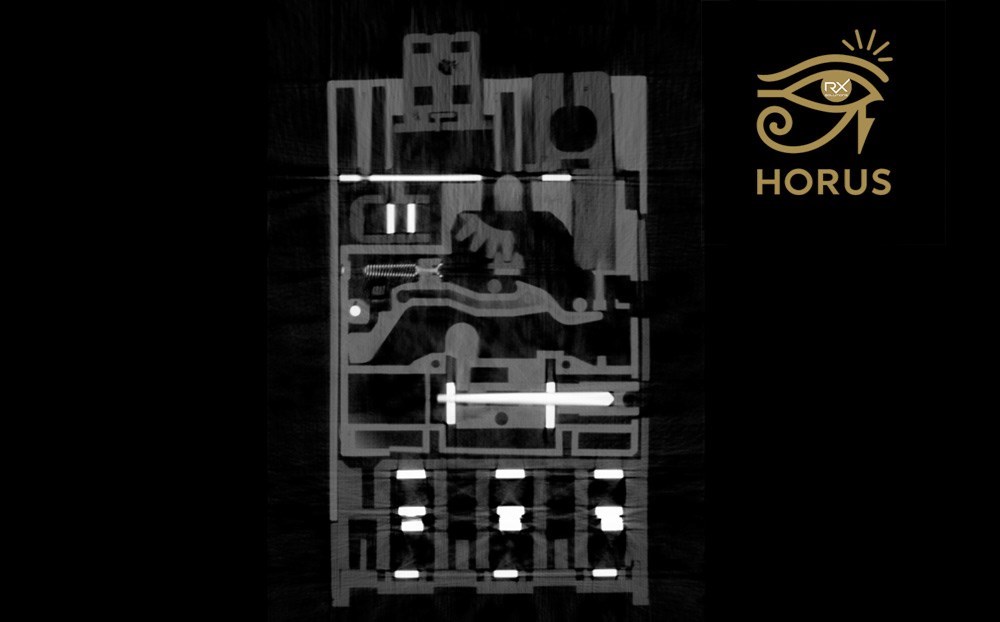

Disjoncteur multi-matériaux - reconstruction Horus
Horus - module de reconstruction avancé

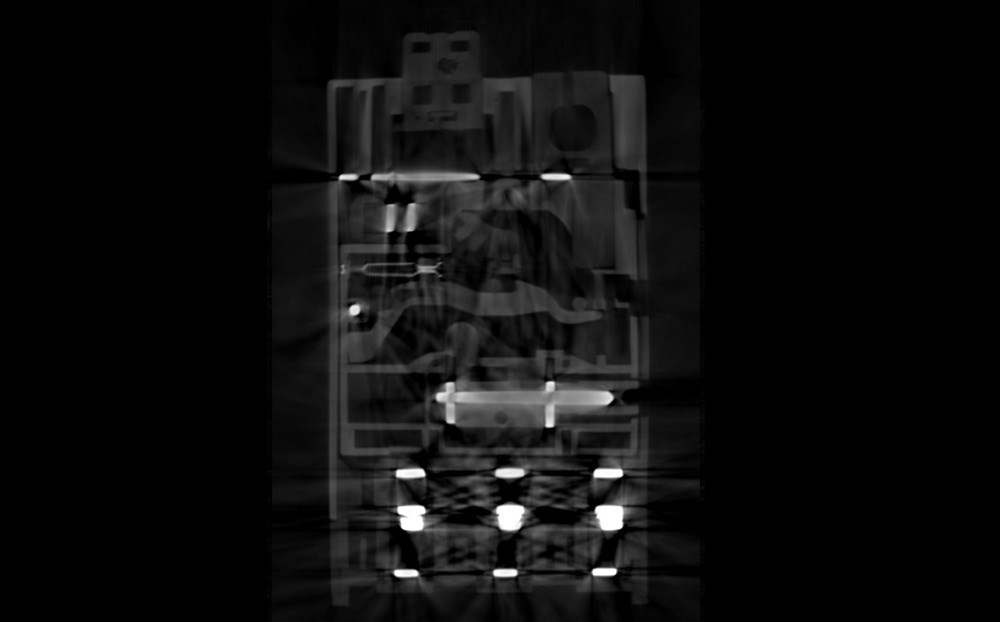

Disjoncteur multi-matériaux - reconstruction classique

Reconstruction avancée avec Horus

Pour les pièces métalliques, les assemblages multi-matériaux ou les composants difficiles à pénétrer, les algorithmes de reconstruction standards atteignent leurs limites. Horus, notre module de reconstruction avancée, s'intègre directement à X-Act pour réduire drastiquement les artefacts et améliorer le contraste sur ces jeux de données exigeants — sans aucun upgrade matériel de votre tomographe.
Découvrir Horus  Échanger avec un expert reconstruction

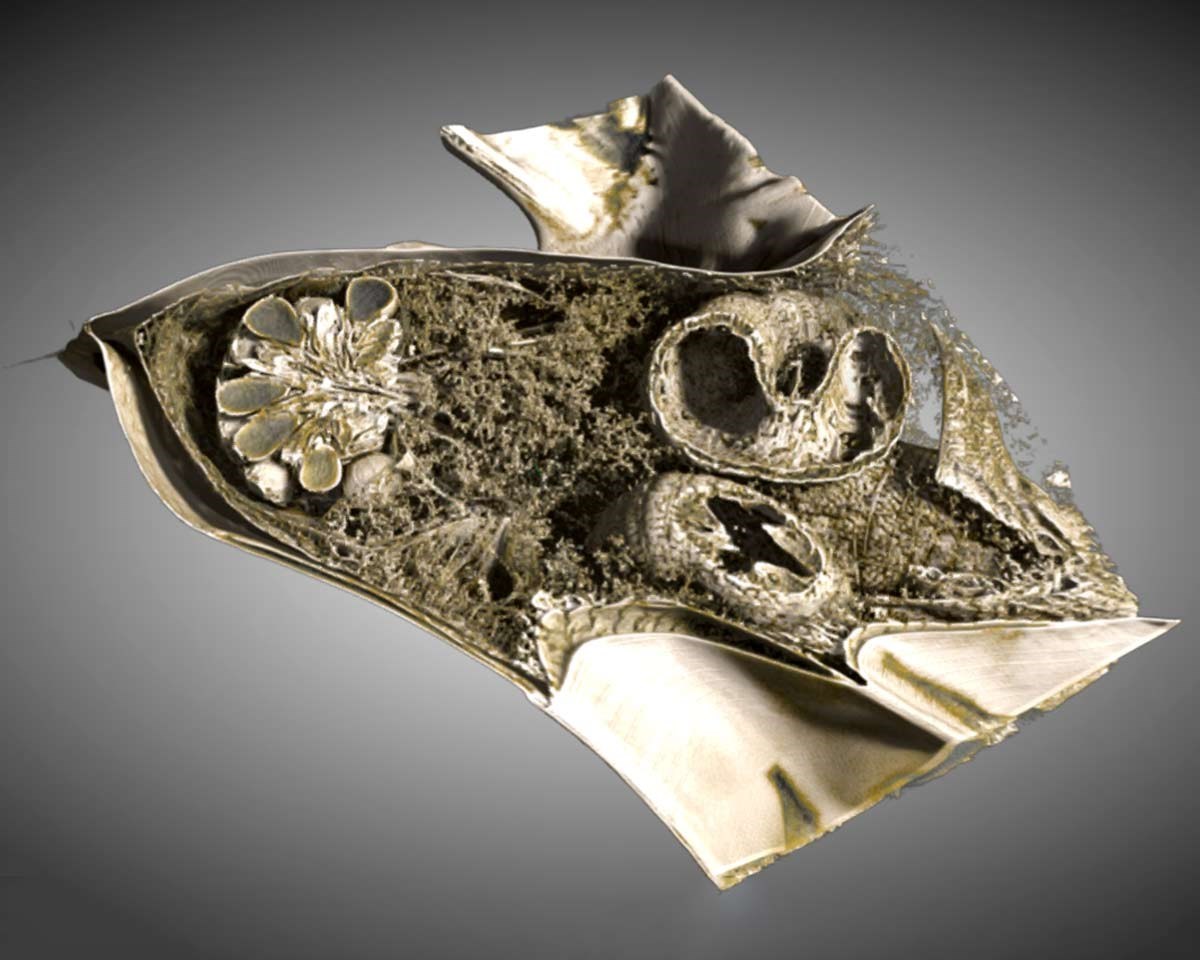

X-Act reconstruction 3D

Après la reconstruction : le post-traitement

Le volume 3D obtenu à l'issue de la reconstruction sert de base à l'étape optionnelle de post-traitement : segmentation, mesure, comparaison CAO, détection de défauts, analyse de porosité...
Les volumes générés par X-Act Reconstruction s'exportent directement vers les principaux logiciels d'analyse et de visualisation du marché — VGSTUDIO MAX, Dragonfly ou Avizo — pour s'intégrer sans friction dans les outils déjà en place chez vous.
Cette compatibilité garantit une continuité fluide entre l'acquisition, la reconstruction et l'exploitation finale des données, quel que soit le logiciel choisi pour cette dernière étape.

Découvrir X-Act sur-mesure

FAQ X-ACT reconstruction

Qu'est-ce que le logiciel X-Act Reconstruction ?
X-Act Reconstruction est la suite d'outils de RX Solutions dédiée à la transformation des projections acquises en volume 3D exploitable, intégrée nativement à X-Act.
Quelle est la différence entre X-Act Reconstruction et Horus ?
X-Act Reconstruction couvre les outils de reconstruction standards inclus dans le logiciel (géométrie, dérive, contraste de phase, artefacts). Horus est un module de reconstruction avancée, conçu spécifiquement pour les pièces métalliques, multi-matériaux ou hautement atténuantes, qui va plus loin dans la réduction des artefacts et l'amélioration du contraste.
Peut-on reconstruire des données acquises sur un autre système que RX Solutions ?
Oui. Les outils de reconstruction de X-Act, notamment le fine-tuning géométrique, permettent de reconstruire des jeux de données acquis sur d'autres plateformes d'imagerie, synchrotrons compris.
La reconstruction nécessite-t-elle un nouveau scan en cas de défaut géométrique ou de dérive ?
Non. Les outils de correction géométrique et de compensation de dérive de X-Act permettent de corriger ces défauts directement à la reconstruction, sans avoir à rescanner l'échantillon.
Que devient le volume 3D une fois reconstruit ?
Le volume généré sert de base à l'étape optionnelle de post-traitement — segmentation, mesure, comparaison CAO — pour l'analyse et l'exploitation des résultats
