RX Solutions dévoile l'EasyTom L 450

par Maéva le 10 juil. 2025 à 10h12
EasyTom L 450 kV - Tomographe haute énergie

RX Solutions dévoile l'EasyTom L 450 — système de tomographie compact 450 kV conçu pour les pièces denses


Annecy, France — RX Solutions, spécialiste de la tomographie industrielle haute résolution, lance sa gamme haute énergie avec l'EasyTom L 450, le premier système compact à combiner une source méso-focus 450 kV (résolution 40 µm) avec une source micro-focus 150 kV (résolution 5 µm) sur une seule plateforme, particulièrement compacte et facile à installer. Ce système de tomographie délivre l'énergie requise pour les pièces denses, notamment métalliques, ou les assemblages complexes tout en préservant une capacité haute résolution pour l'inspection de détails fins, offrant aux laboratoires et industriels une flexibilité sans précédent. L'EasyTom L450 renforce la position de RX Solutions en tant que leader innovant répondant aux besoins en constante évolution des acteurs de la recherche et de l’industrie.

EasyTom L 450 kV - Tomographe haute énergie

Haute énergie et haute résolution

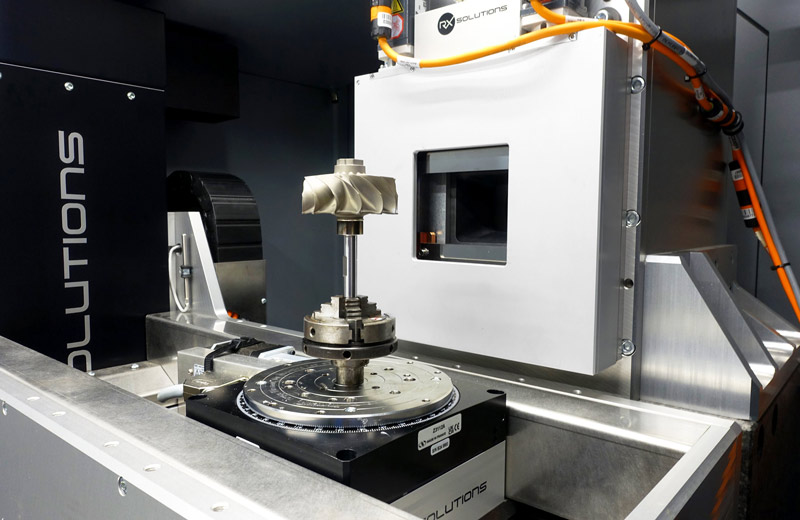

Au cœur de l'EasyTom L 450 se trouve un générateur méso-focus 450 kV, conçu pour relever les défis d'inspection des composants denses, à base d’acier, de nickel, de cuivre ou encore de titane ou d’alliages spéciaux, ou des pièces multi-matériaux, souvent utilisés dans les secteurs de l’aéronautique, de l’automobile, de la fabrication additive on encore de la fonderie. Avec une résolution spatiale pouvant descendre jusqu'à 40 µm, elle révèle les structures internes de pièces haute densité telles que les aubes de turbine en alliage, les modules de batteries ou les boîtiers assemblés.
Pour les pièces exigeant plus de détails, le système peut être équipé d'un second tube micro-focus, monté sur le même axe. Le changement d’un tube à l’autre se fait instantanément en un clic de souris. Cette capacité double source permet des inspections multi-échelles dans un système unique, optimisant à la fois le temps et la qualité d'image.
« En alliant haute énergie 450kV et haute résolution, l’EasyTom L 450 est l’outil idéal pour accompagner le développement de l’électrification des véhicules, tant pour le contrôle des batteries que pour celui des moteurs ou des cartes de puissances. Il est également un allié précieux pour vérifier ou optimiser la production des pièces à haute valeur ajoutée produites par fabrication additive métallique, et pour lesquelles les études montrent que la tomographie est l’outil de control non-destructif le plus efficace. Le fait d’avoir pu intégrer cette technologie dans une cabine aussi compacte et facile à installer, permet d’améliorer l’accessibilité de la tomographie à rayons X haute énergie et haute résolution auprès des industriels et des laboratoires. » s’enthousiasme Roland Le Floc’h, Product Manager chez RX-Solutions.

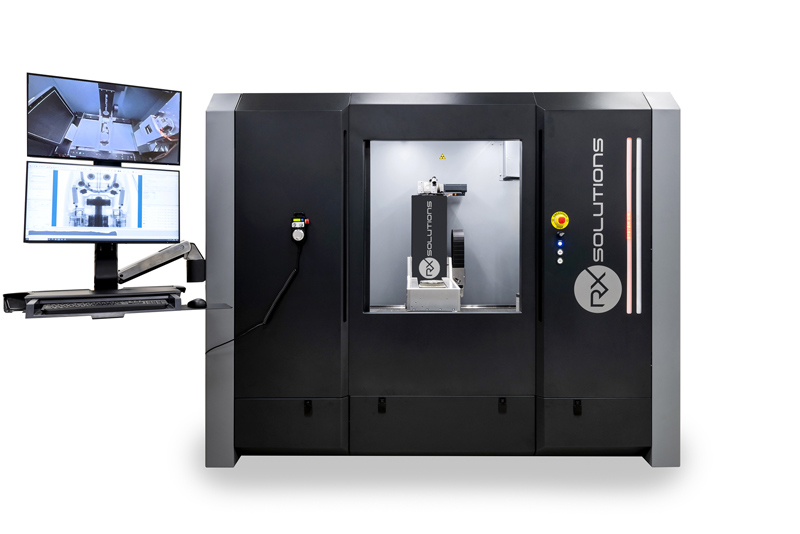

EasyTom L 450 kV - Tomographe compact haute énergie

Haute énergie, encombrement réduit

Alors que la plupart des tomographes de 450 kV nécessitent des bunkers sur mesure, des fondations renforcées et une infrastructure lourde, l'EasyTom L 450 a été conçu en tenant compte de l'accessibilité :

  • 2,9 m² d'encombrement au sol
  • Poids total <7 tonnes
  • Passe par des portes doubles standard
  • Fonctionnement prêt à l'emploi

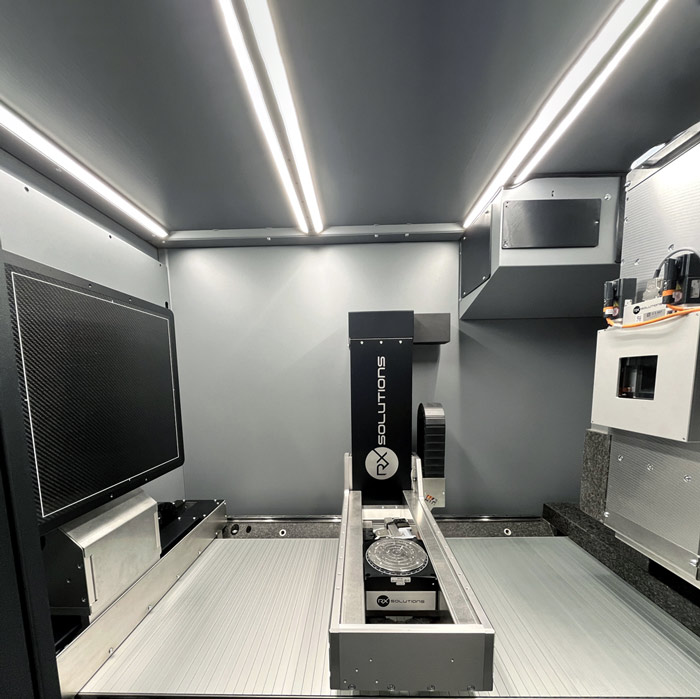

  • Distance source-détecteur variable de 1430 mm pour un grossissement géométrique et une résolution optimisée.

Il s'agit donc du choix idéal pour les installations qui souhaitent passer à la tomographie assistée par ordinateur à haute énergie sans la charge logistique et financière généralement associée à une telle puissance.

Étendez vos capacités d'inspection

L'EasyTom L 450 est équipé d'un détecteur plan de grande taille, et pour les applications exigeantes, il peut être complété par un détecteur linéaire spécialement optimisé. Passez du détecteur plan au détecteur linéaire en un seul clic et profitez d'images plus nettes, d'un contraste optimisé et d'artefacts de diffusion fortement réduits. La solution idéale pour une inspection ultraprécise.
Que vous validiez des processus de R&D, des lots de production, analysiez des modes de défaillance ou effectuiez un contrôle qualité, la chaîne d'acquisition et de reconstruction de l'EasyTom L 450 est conçue pour la rapidité. En parallèle, une bibliothèque d'outils d'automatisation — des macros aux scripts API — donne aux utilisateurs le contrôle des routines par lots, des exports de rapports et de la connectivité. Le protocole de communication industriel OPC-UA intégré permet de plus une intégration transparente dans les environnements d'usine intelligente, ou de s’interfacer avec des solutions de chargement robotisés par exemple.
De nouveaux algorithmes de traitement permettent de compléter cette configuration et apportent une qualité d’image inégalée sur des pièces jusqu’ici réputées difficiles à imager.


Conçu pour les exigences industrielles

L'EasyTom L 450 a été spécialement conçu pour répondre aux exigences rigoureuses des environnements industriels, des laboratoires ou encore des centres R&D recherchant les performances de la haute-énergie sans compromis.
L’EasyTom L dispose d’une architecture sans vibrations à base de granit et est soutenue par le logiciel de reconstruction propriétaire de RX Solutions. Ce dernier assure une performance CT robuste et à haut débit avec une précision répétable, même sur les échantillons les plus lourds et complexes.
Le système prend en charge :
  • Échantillons jusqu'à Ø 485 × 585 mm
  • Capacité de charge jusqu'à 80 kg
  • Flux de chargement robotisé ou manuel
  • Routines de scans sans intervention de l'opérateur

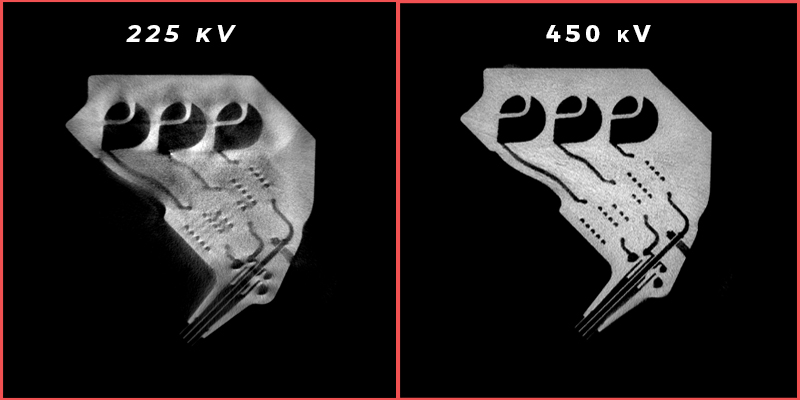

Comparatif rendu 225kV et 450 kV

EasyTom L 450 kV - Tomographe compact haute énergie

L'essentiel de l'EasyTom L 450 kV - Tomographe compact et haute énergie

EasyTom L 450 kV - Tomographe haute énergie

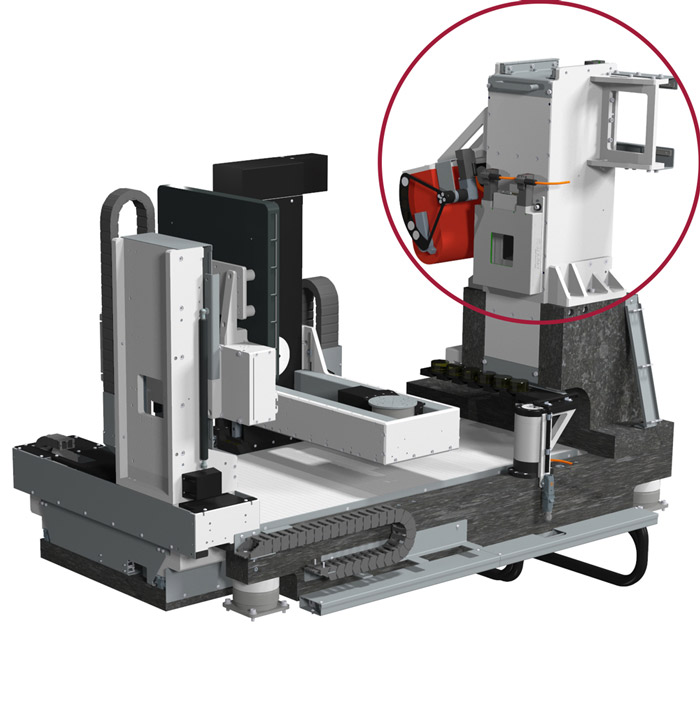

Haute énergie et Haute résolution : optez pour la configuration double tube (40 µm à 5µm)
Pour plus de flexibilité, optimisez vos capacités d'inspection en ajoutant à votre tube mesofocus, un tube scellé microfocus 150 kV.

EasyTom L 450 kV - Tomographe haute énergie

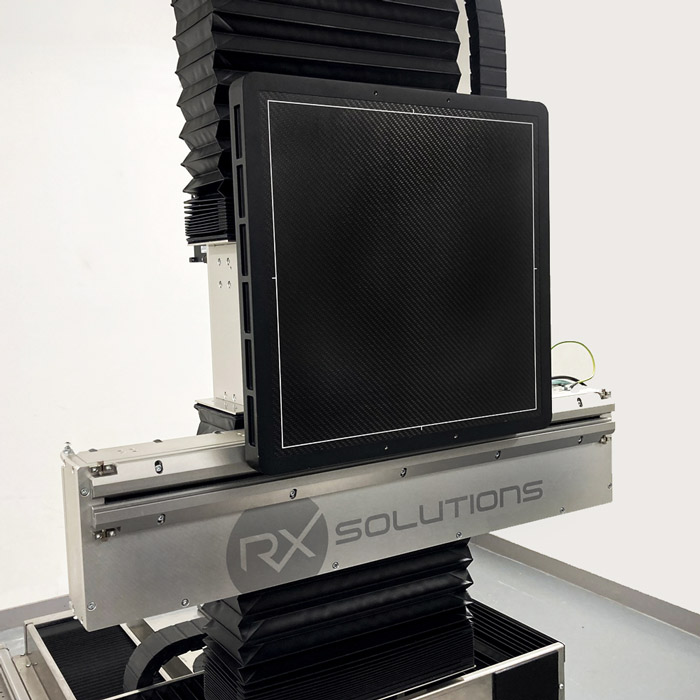

Détecteur plan & Détecteur linéaire: deux détecteurs pour une inspection sans compromis
Passez du détecteur plan au détecteur linéaire en un seul clic et profitez de visuels plus nets, d'un contraste optimisé et d'une réduction des artéfacts de diffusion.

EasyTom L 450 kV - Tomographe haute énergie

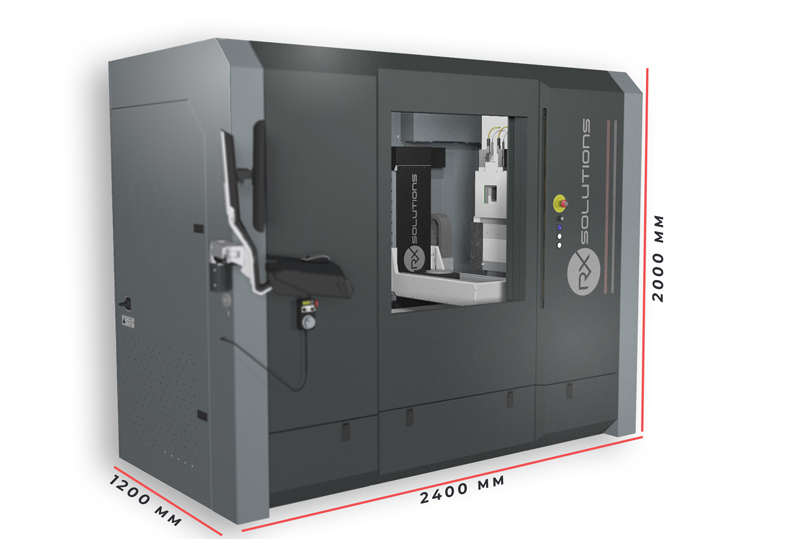

Un système mesofocus 450 kV puissant et ergonomique
Alliez performance et gain d'espace grâce à un design compact de 2,9m², une SDD variable de 1430mm et un poids inférieur à 7 tonnes.

EasyTom L 450 kV - Tomographe haute énergie

Haute énergie et Haute résolution : optez pour la configuration double tube (40 µm à 5µm)
Pour plus de flexibilité, optimisez vos capacités d'inspection en ajoutant à votre tube mesofocus, un tube scellé microfocus 150 kV.

EasyTom L 450 kV - Tomographe haute énergie

Détecteur plan & Détecteur linéaire: deux détecteurs pour une inspection sans compromis
Passez du détecteur plan au détecteur linéaire en un seul clic et profitez de visuels plus nets, d'un contraste optimisé et d'une réduction des artéfacts de diffusion.

EasyTom L 450 kV - Tomographe haute énergie

Un système mesofocus 450 kV puissant et ergonomique
Alliez performance et gain d'espace grâce à un design compact de 2,9m², une SDD variable de 1430mm et un poids inférieur à 7 tonnes.
