Système de tomographie par rayons X Ultra-Flexible. Configurations multi-sources : Micro et Nano

Système de Tomographie pour la recherche scientifique et la R&D dans l’industrie

L’UltraTom est un équipement de tomographie ouvert et flexible, idéal pour la recherche académique et la R&D en milieu industriel. Ce système, placé dans une pièce radioprotégée, s’intègre sur votre site et s’adapte au cas les plus contraignants d’analyse et de contrôle par rayons X. L’accès aisé tout autour de l’équipement permet de mettre en place les expérimentations in-situ les plus complexes. A la fois performant et modulable, le système UltraTom est conçu pour répondre aux applications d’imagerie 3D les plus exigeantes, allant de la recherche scientifique sur les matériaux aux applications industrielles en R&D, en assurance qualité et en production.



Un équipement de contrôle par rayons X flexible

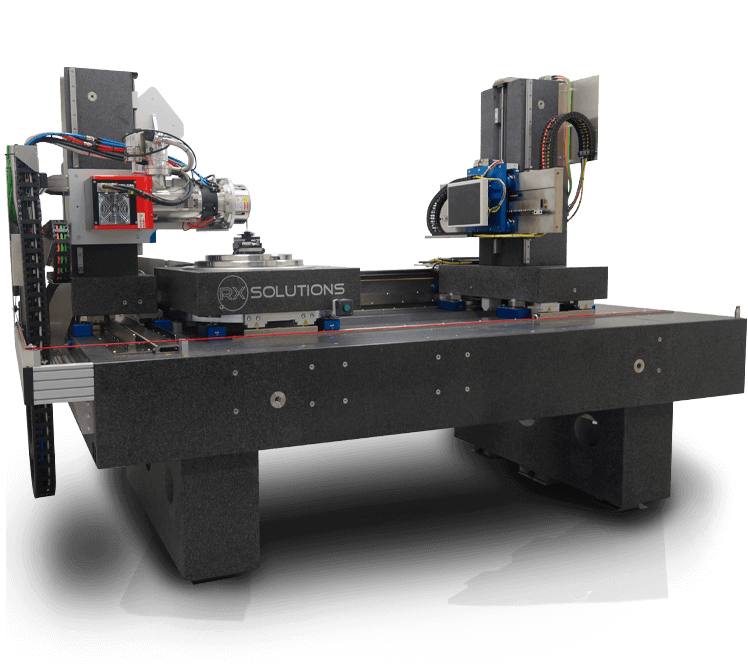

L’UltraTom est un système de tomographie extrêmement flexible en termes de taille et d’orientation de l’échantillon. Dotée d’un volume de scan très important, l’UltraTom permet de visualiser, de mesurer et d’analyser des composants ou assemblages de grandes dimensions en haute résolution. Une mécanique de précision comprenant 9 axes de déplacement permet de positionner et de réaliser des scans d’échantillons pesant jusqu’à 100 kg. Le tube ainsi que l’imageur peuvent être déplacés, ce qui augmente la taille des pièces pouvant être inspectées. Cette flexibilité inégalée dans le positionnement des pièces couplée à la souplesse de réglage de la distance entre le générateur et le détecteur permettent la réalisation d’acquisitions rapides de très haute qualité.

Haute Puissance et Haute Résolution

L’UltraTom peut être équipée d'une combinaison de trois sources de rayons X haute puissance et haute résolution et d'un grand choix de détecteurs et de caméras qui peuvent être facilement intervertis afin de configurer le système de manière optimale pour répondre aux applications d’imagerie les plus pointues. Avec une résolution maximum de 0.4 µm, l’UltraTom permet d’ajuster le contraste et la luminosité nécessaires à la réalisation d’images par rayons X de haute qualité, rendant aisée l’observation des détails les plus fins même à basse énergie.

Un logiciel puissant de Pilotage, d’Acquisition et de Reconstruction

Le logiciel propriétaire "X-Act" fournit une puissance de traitement et une qualité d'image incomparable pour toute la gamme de tomographes proposée par RX Solutions. L’UltraTom intègre la suite logicielle complète "X-Act", qui simplifie l'acquisition des données, améliore la reconstruction grâce à des algorithmes de corrections avancés. « X-Act » permet d'automatiser l’intégralité des étapes, de l’acquisition au post-traitement, en passant par la reconstruction.



ultratom

Design InSitu Results Equipment

avantages
techniques

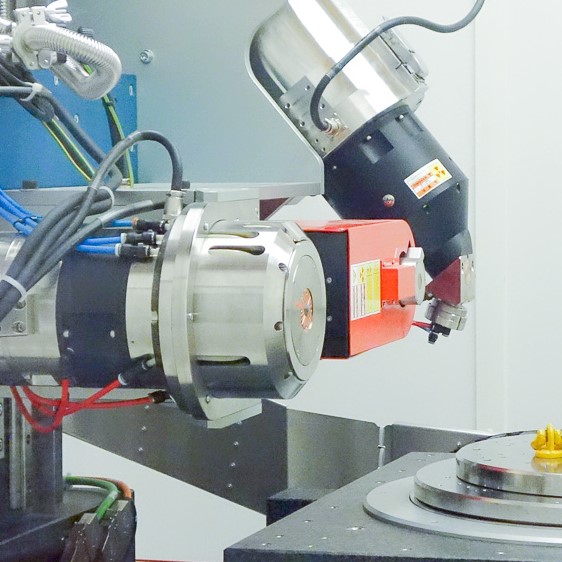

  • Conception modulaire : Système hautement configurable, qui permet de combiner des sources de rayons X haute puissance et haute résolution : jusqu’à 3 générateurs, incluant les tube nano foyer 160 kV et le tube micro foyer 300 kV

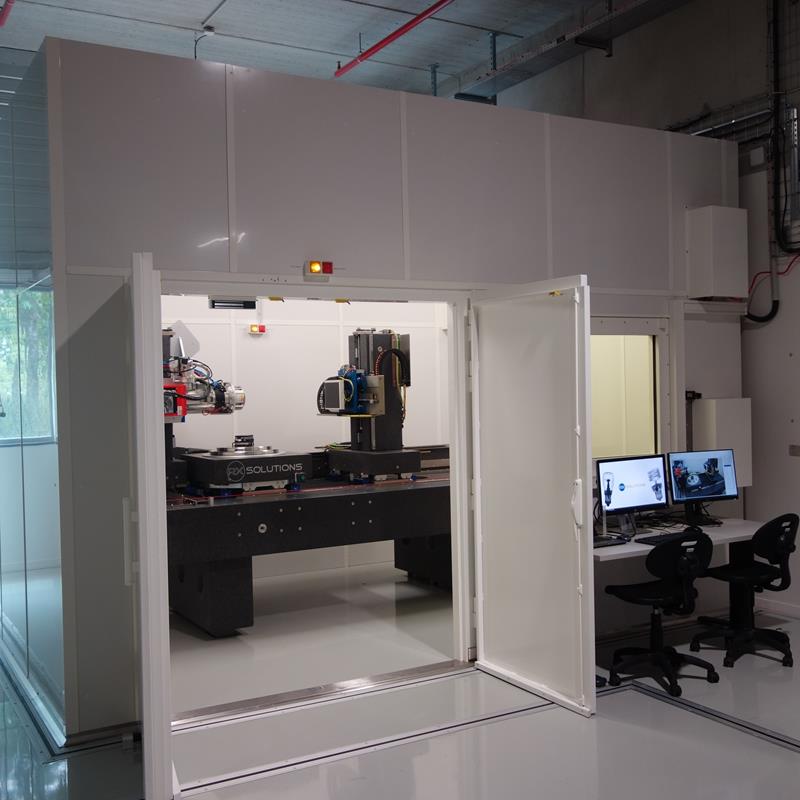

  • Ergonomique : Système de tomographie placé dans une pièce radioprotégée, avec accès aisé à la platine de rotation

  • Système de laboratoire : Idéal pour la mise en place d’expérimentations in situ complexes.

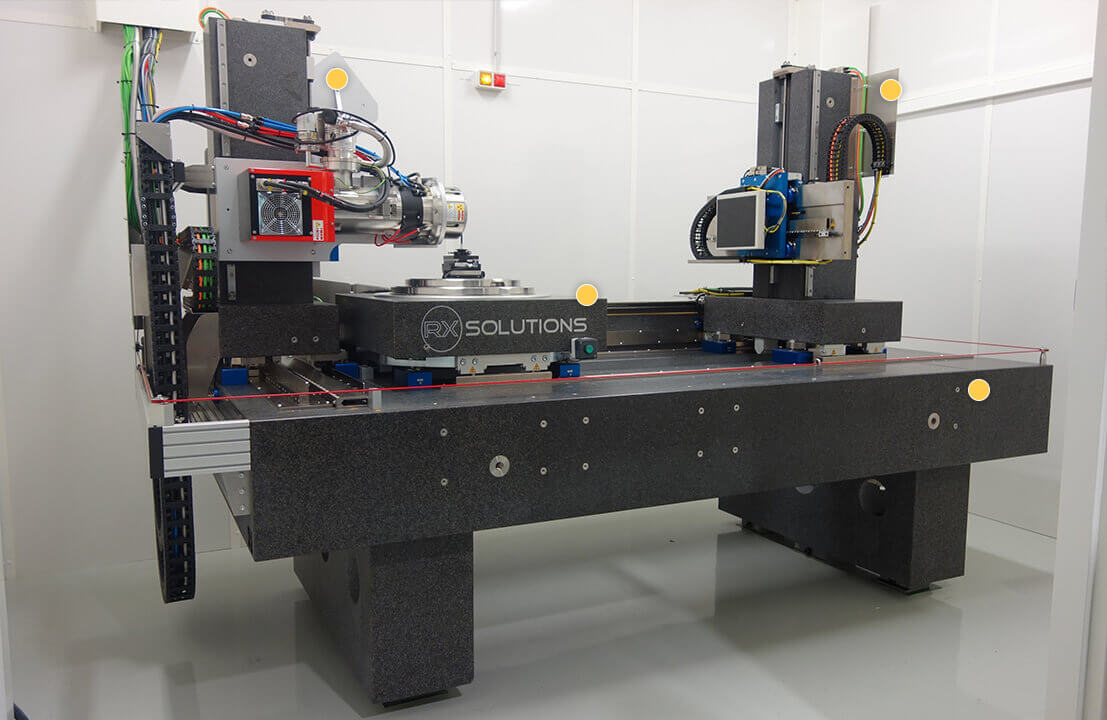

  • Souplesse : Grand volume d'inspection (ø 520 mm x 650 mm de hauteur) avec 9 axes mécaniques

  • Haute stabilité : Mécanique de précision avec des axes en granit, axes sur coussins d’air pour une meilleure rigidité et stabilité à long terme. Positionnement garantis par encodeurs linéaires de haute précision.

  • Haute performance : Haute résolution tomographique 0.4 µm – Haute puissance 300 kV.

  • Système ouvert : Installations de laboratoire pouvant être personnalisées en fonction de vos applications : ajout de détecteurs linéaires, caméras à grande vitesse ...

  • Maintenance réduite : Sources de rayons X haut de gamme – technologies tubes scellés et tubes ouverts haute fiabilité

<espacement>



tomographe de laboratoire
intégralement configurable

Générateurs micro & nano

Configuration avec générateur haute résolution jusqu’à un maximum de 300 kV, garantissant une très haute résolution et des scans rapides.

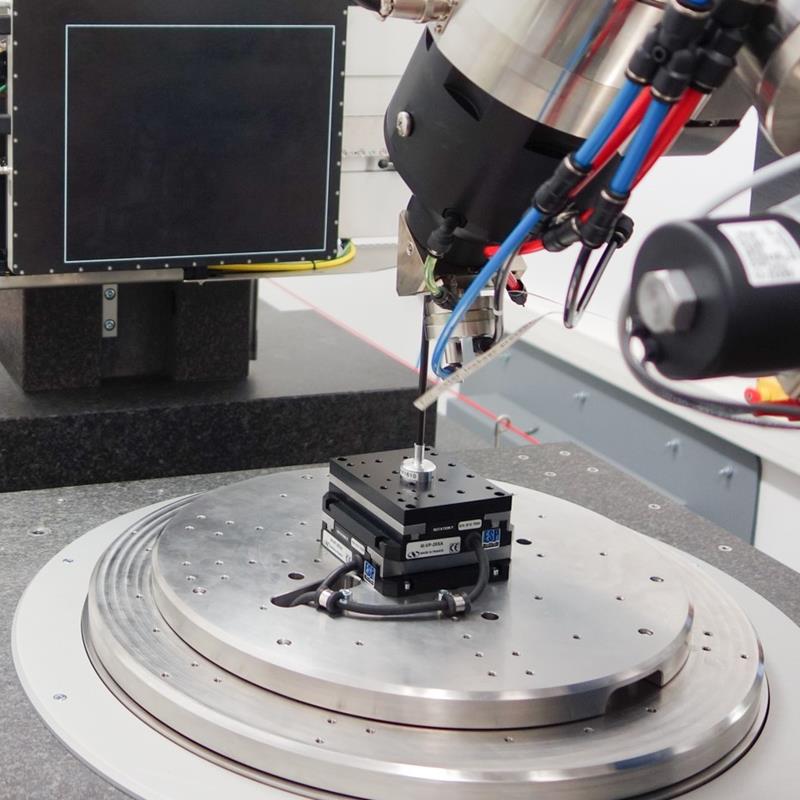

Tomographie in-situ

Système pouvant accueillir des setups d’expériences in-situ, dans le cadre de l’analyse de matériaux sous contraintes.

Système évolutif

L’UltraTom peut être mise à niveau à tout moment grâce à un large choix générateurs, de détecteurs et de caméras haute résolution.

Générateurs micro & nano

Configuration avec générateur haute résolution jusqu’à un maximum de 300 kV, garantissant une très haute résolution et des scans rapides.

Tomographie in-situ

Système pouvant accueillir des setups d’expériences in-situ, dans le cadre de l’analyse de matériaux sous contraintes.

Système évolutif

L’UltraTom peut être mise à niveau à tout moment grâce à un large choix générateurs, de détecteurs et de caméras haute résolution.

<espacement>




X-act : Un Logiciel puissant
radioscopie, Acquisition et Reconstruction

De la configuration du système au rendu 3D du scan, tout est réuni dans un seul logiciel

Le logiciel X-Act intègre une interface ergonomique qui permet l'inspection avec précision de vos échantillons. Il s’agit d’un logiciel d’acquisition et de reconstruction qui intègre de nombreuses fonctionnalités permettant d’obtenir les meilleurs résultats quel que soit l’échantillon.

En tant que solution intuitive, ses principales caractéristiques sont les multiples modes d'acquisitions (conventionnel, hélicoïdal, laminographie, shift & stack), la calibration et la stabilisation automatiques, les corrections d'artefacts en temps réel (durcissement du faisceau, artefacts métalliques, artefacts circulaires...) et trois modes d'utilisation s'adaptant à l'expérience des utilisateurs (mode expert, mode acquisition guidée et mode wizard).

rx solutions
formation - sUPPORT & maintenance

Formation - Support & Maintenance

Notre équipe support vous assistera depuis la planification et l'installation du système jusqu'à sa mise en route et sa maintenance. Elle vous fournira une formation de base ainsi qu’une formation avancée, une assistance téléphonique et une téléassistance, ainsi que des contrats de maintenance préventive et corrective.


Nous veillerons à ce que votre système de tomographie soit toujours mis à niveau avec les dernières fonctionnalités que nous développons, afin d'améliorer ses performances et de mieux servir vos applications. Notre équipe support vous aidera à éviter les immobilisations inutiles et à prolonger la durée de vie de votre système de tomographie afin de maximiser votre retour sur investissement.
