Horus

MODULE DE RECONSTRUCTION AVANCEE

Horus - Reconstruction tomographie avancée
Horus - Reconstruction tomographie avancée

Horus

Améliorez la qualité de vos reconstructions par tomographie sans avoir à améliorer votre tomographe.

Horus est notre logiciel interne de reconstruction avancée, directement intégré à votre logiciel X-Act.

Horus apporte une amélioration majeur de la qualité des images reconstruites en particulier pour:
  • Les pièces métalliques
  • Les composants multi-matériaux
  • Les pièces difficiles à pénétrer


    • Exemples typiques de l'utilisation de Horus :

    • Assemblages électromécaniques
    • Connecteurs métalliques / plastiques
    • Cartes électroniques et circuits imprimés
    • Métrologie
    • Moulage
    • Aubes aérospatiales
    • Dispositifs médicaux (stylos injecteurs, stents, stimulateurs)
    • Pulvérisateurs et pompes (assemblages platique/ressort)
    • Fabrication additive

    HORUS Gain de performance, sans modification du système

    Horus améliore nettement la qualité d’image reconstruite et la précision des mesures métrologiques sur votre système RX Solutions—sans aucun upgrade matériel. En réduisant les artefacts, en améliorant le contraste et l’homogénéité, il optimise la reconstruction tout en permettant des scans plus courts avec moins de projections.

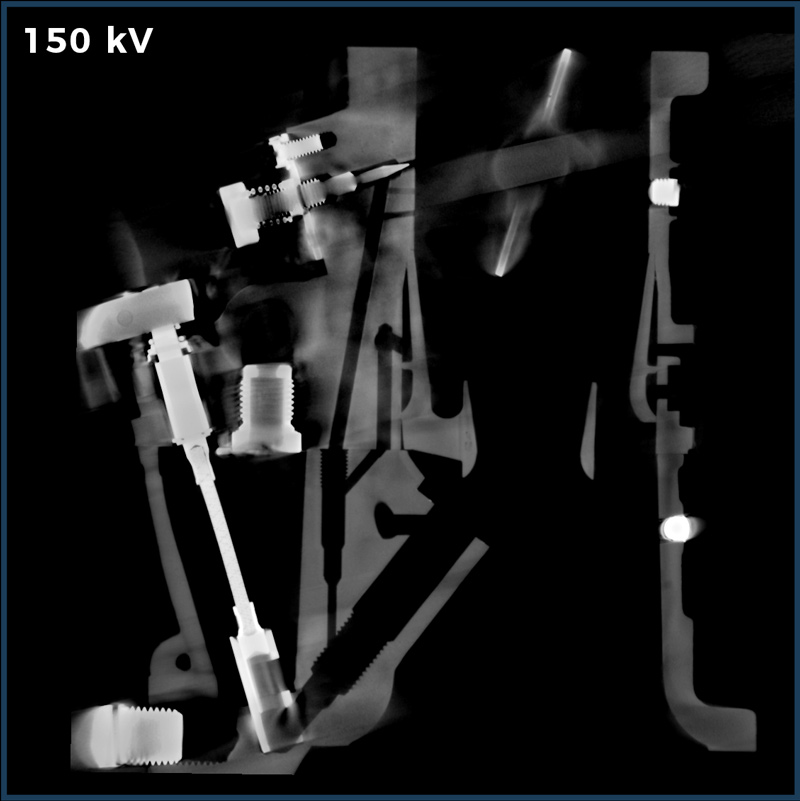

    Reconstruction X-Act carburateur - Scan 150 kV

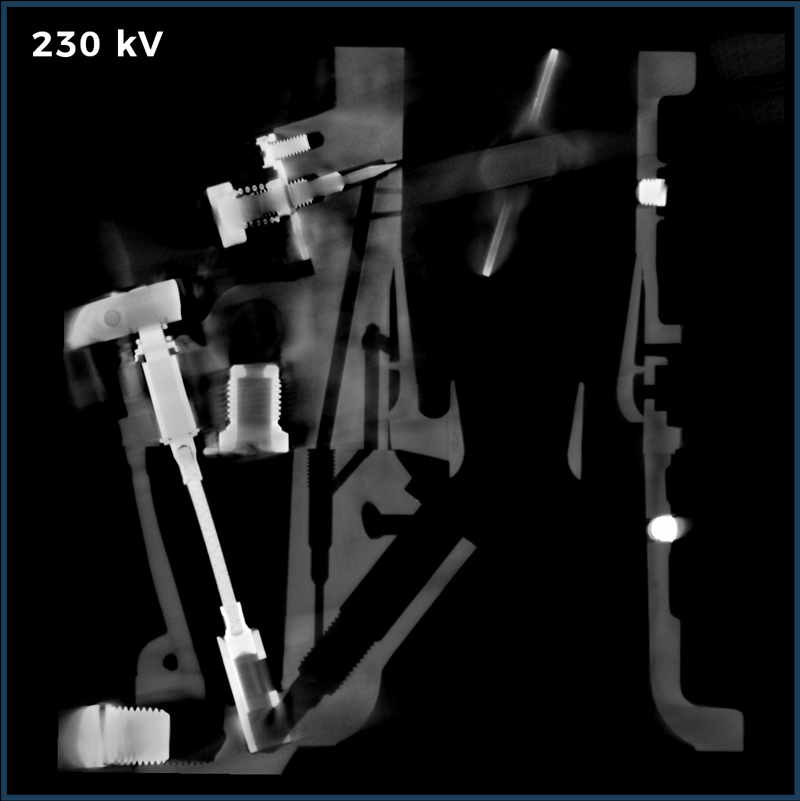

    Reconstruction X-Act carburateur - Scan 230 kV

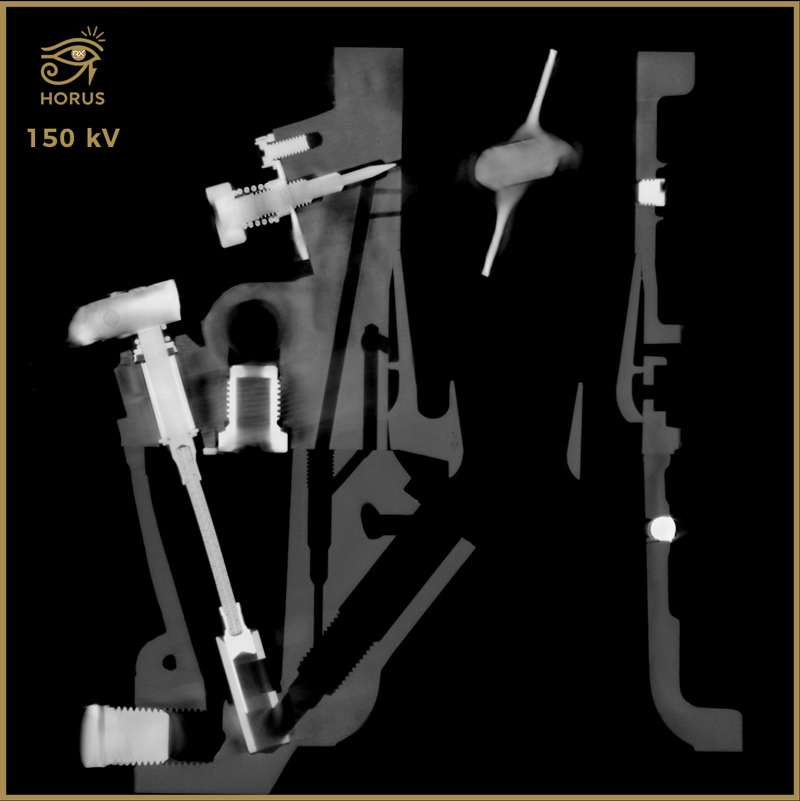

    Reconstruction Horus carburateur - Scan 150 kV

    Reconstruction X-Act carburateur - Scan 150 kV

    Reconstruction X-Act carburateur - Scan 230 kV

    Reconstruction Horus carburateur - Scan 150 kV

    Horus
    Reconstructions avancées, même sur les pièces exigeantes

    L'inspection par tomographie de composants multi-matériaux, métalliques ou hautement atténuants représente un défi majeur en contrôle non destructif. Les algorithmes traditionnels atteignent leurs limites face à ces configurations exigeantes, produisant des images dégradées et de nombreux artefacts qui compromettent l'analyse dimensionnelle et la détection de défauts.

    Grâce à ses algorithmes avancés, Horus réduit drastiquement les artefacts et améliore le contraste, transformant des données brutes difficiles en images exploitables et prêtes pour l'analyse automatisée.

    Pièces métalliques

    Forte absorption des rayons X générant du bruit et des artefacts.

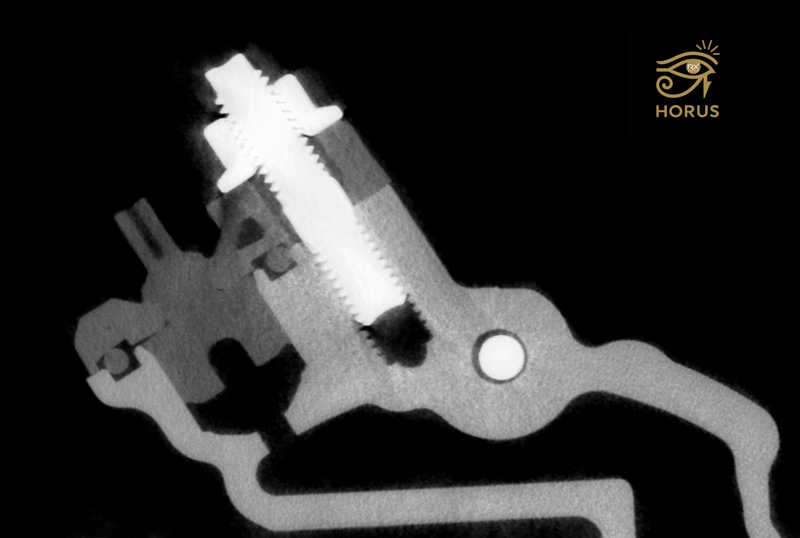

    Assemblages multi-matériaux

    Différences d'atténuation créant des zones surexposées ou sous-exposées.

    Composants hautement atténuants

    Durcissement de faisceau et diffusion dégradant la qualité d'image.

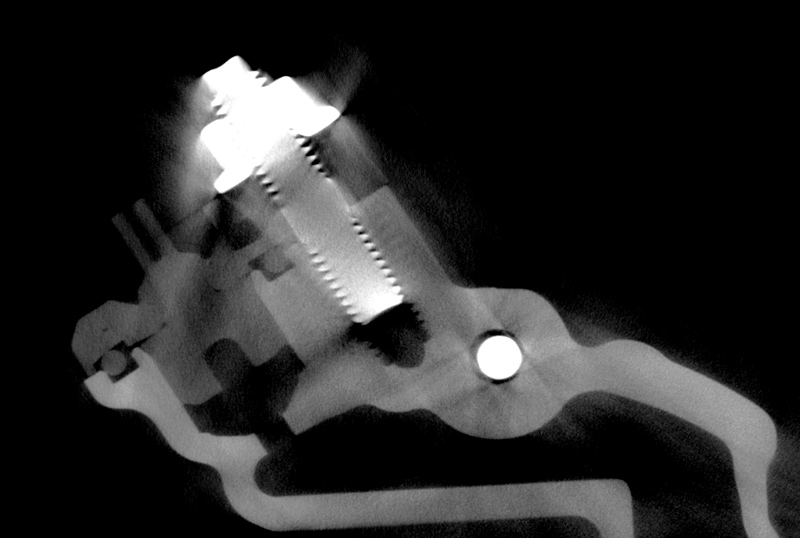

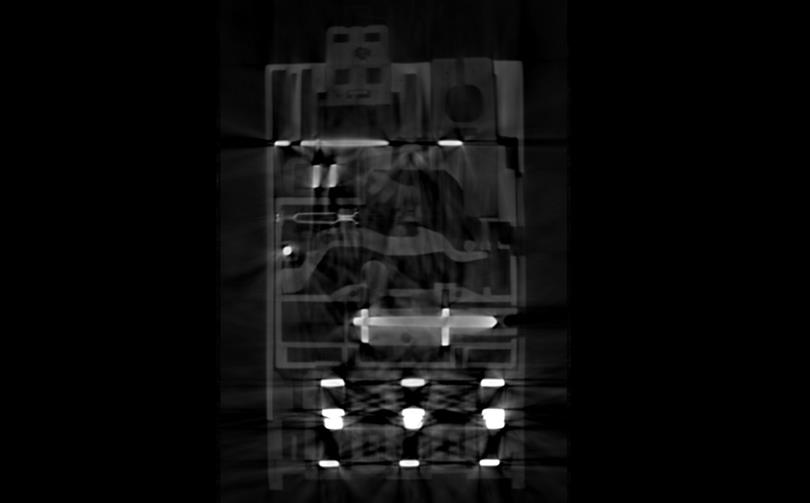

    Reconstruction standard
    Artefacts visibles, contraste limité
    Avec Horus ✓
    Artefacts réduits, contraste optimisé
    Horus - Reconstruction tomographie avancée
    Horus - Reconstruction tomographie avancée

    HORUS
    Divisez votre temps de scan

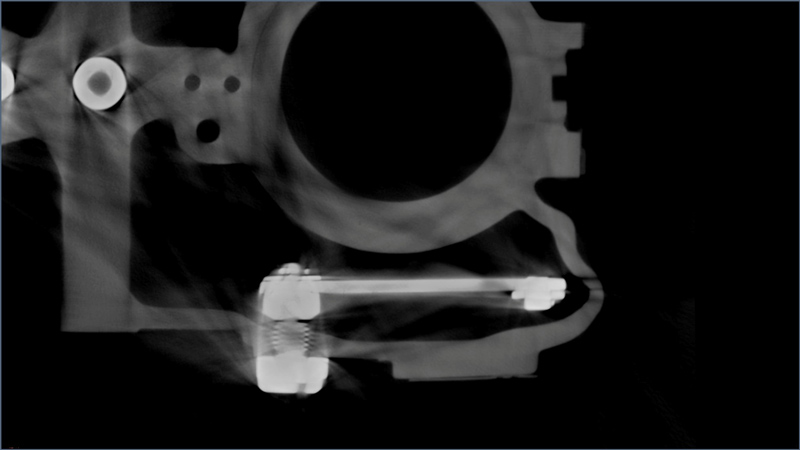

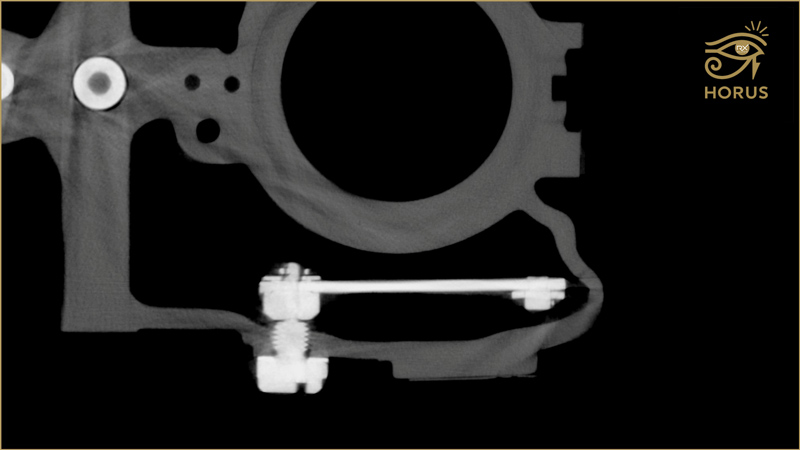

    Les algorithmes avancés de Horus permettent de réduire drastiquement votre temps d'acquisition. Avec seulement 25% des projections habituelles, obtenez une qualité d'image supérieure à un scan utilisant 100% des projections via la reconstruction rapide dans X-Act. En divisant vos temps d'acquisition, vous transformez votre tomographe en véritable outil de production.

    Intégration à X-Act

    Comment ça s'intègre ?
    1. Charger
    Importez votre jeu de données dans X-Act.
    2. Sélectionner
    Choisissez Horus High Quality Reconstruction.
    3. Reconstruire
    Définissez vos paramètres, lancez la reconstruction
    • ✓Pas de nouveau logiciel
    • ✓Formation minimale
    • ✓Adoption immédiate
    Compatibilité & licences
    • Compatibilité machines : tous les tomographes RX Solutions CT
    • Prérequis logiciel : X-Act 25.09 à jour
    • Solution Horus : add-on activé dans X-Act, 1 licence / PC de reconstruction
    • Support : RX Solutions









    HORUS - CAS APPLICATIFS

    Horus - Reconstruction tomographie avancée
    Horus - Reconstruction tomographie avancée

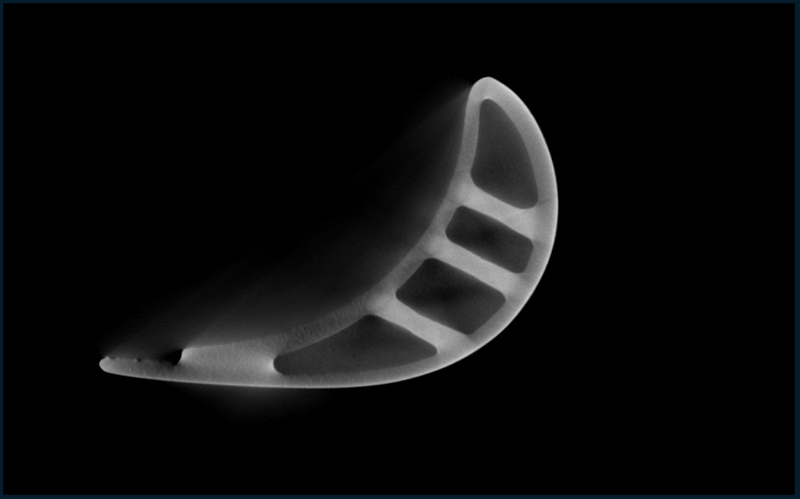

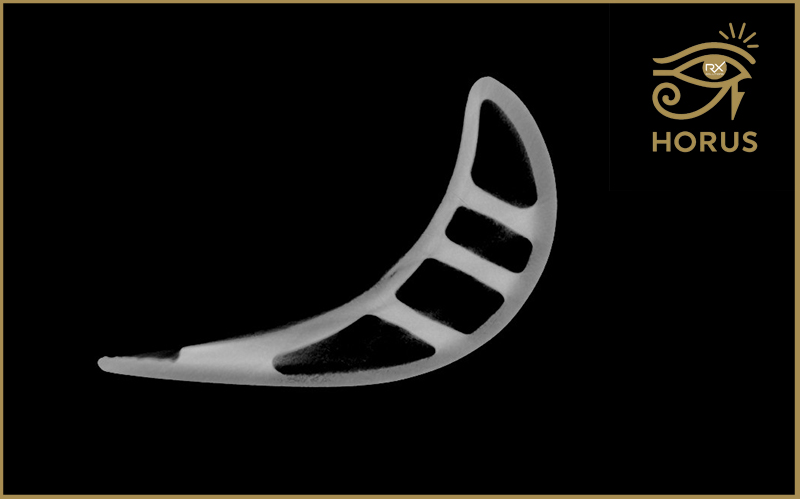

    Aerospace blade

    450 kV - 84 µm
    Horus - Reconstruction tomographie avancée
    Horus - Reconstruction tomographie avancée

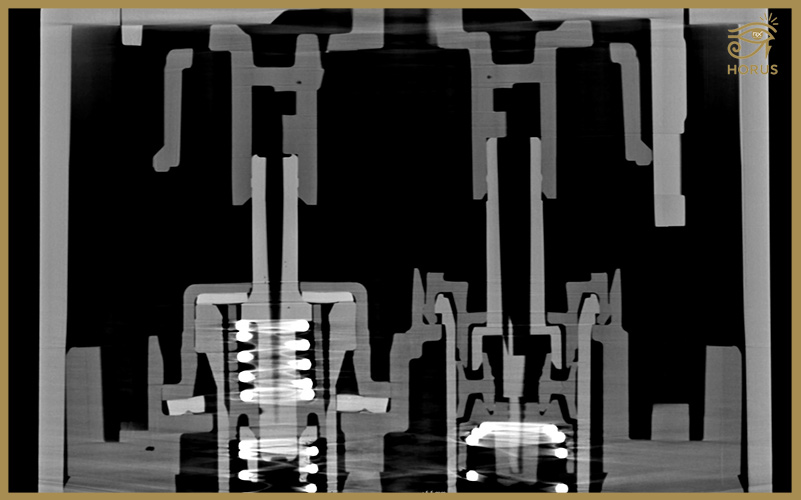

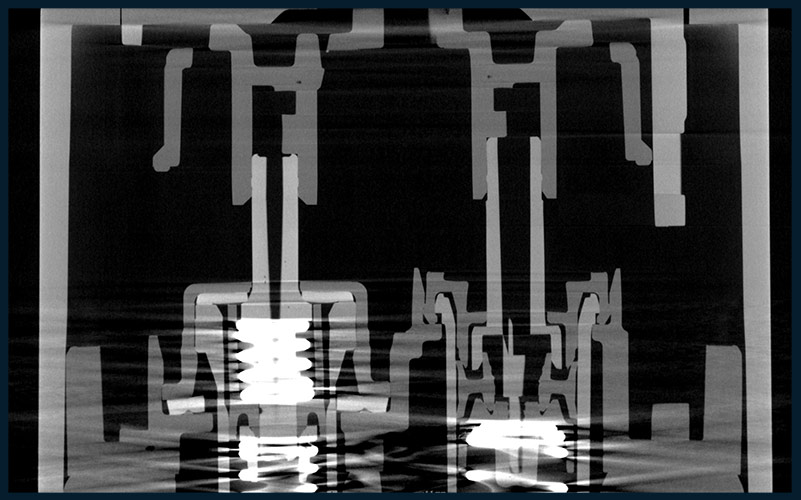

    Pompe flacon multi-matériaux

    100 kV - 30 µm
    Horus - Reconstruction tomographie avancée
    Horus - Reconstruction tomographie avancée

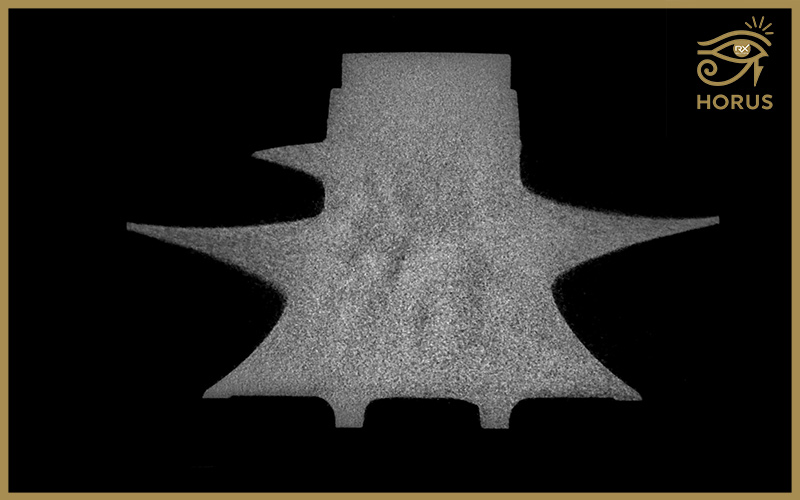

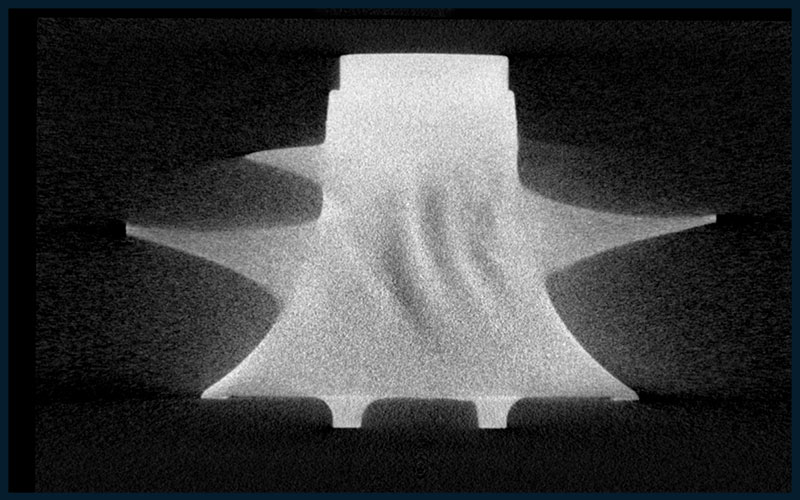

    Mettalic turbine

    450 kV - 78 µm
    Horus - Reconstruction tomographie avancée
    Horus - Reconstruction tomographie avancée

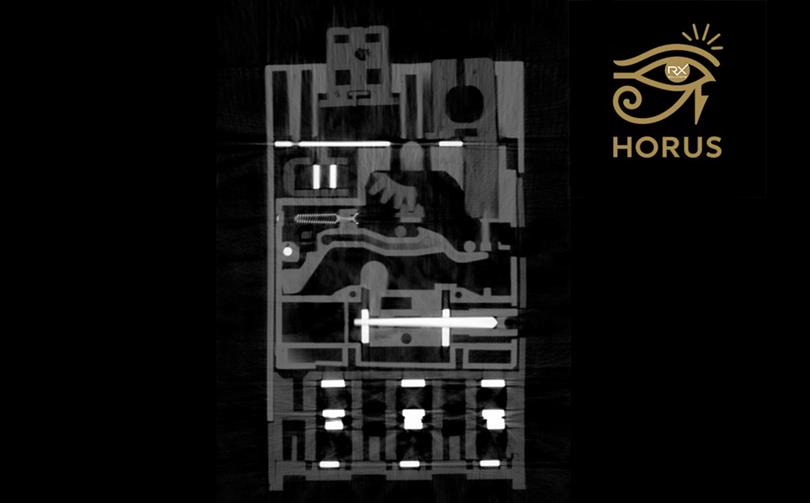

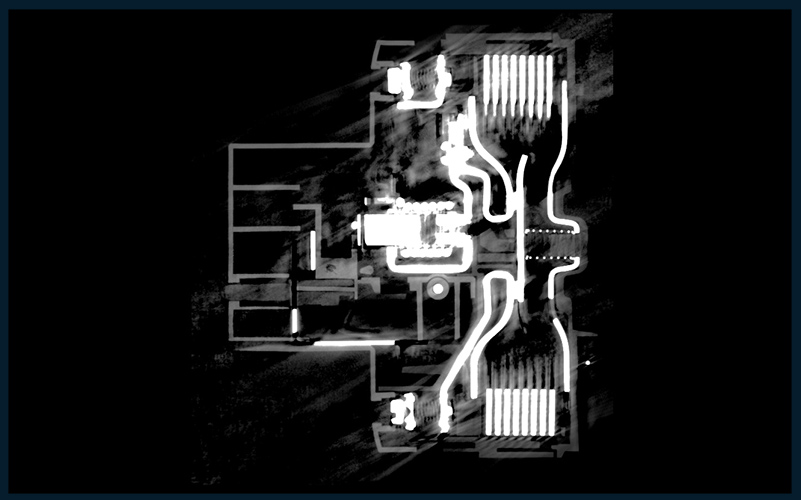

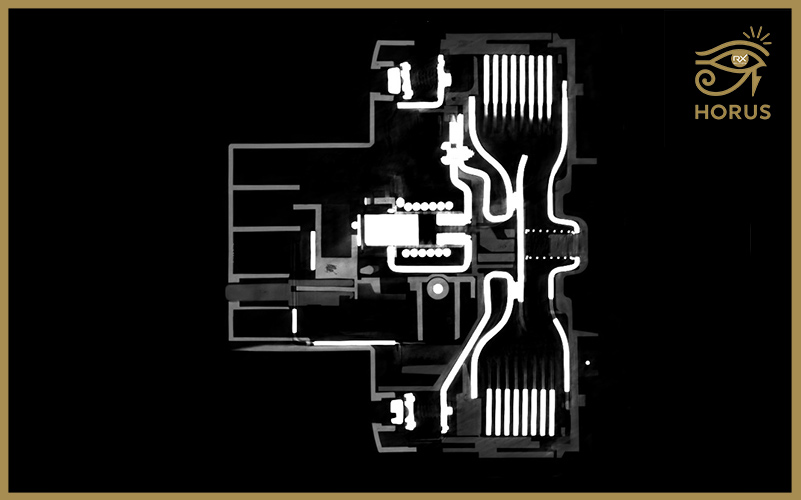

    Disjoncteur multi-matériaux

    150 kV - 11 µm
    Horus - Reconstruction tomographie avancée
    Horus - Reconstruction tomographie avancée

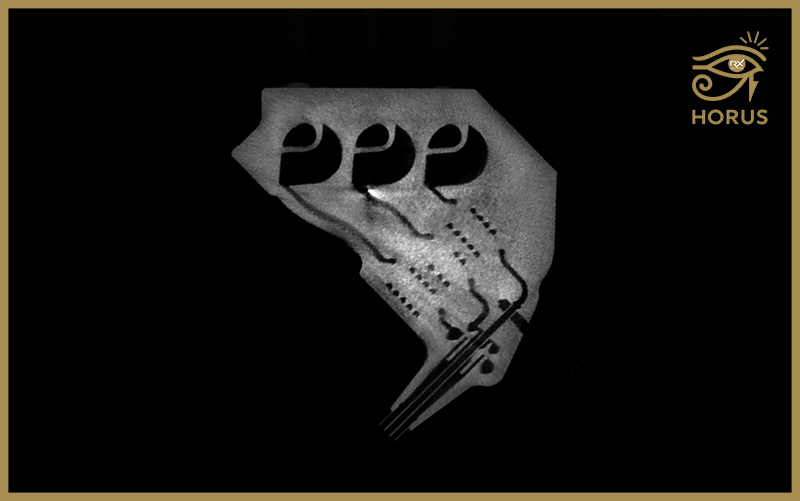

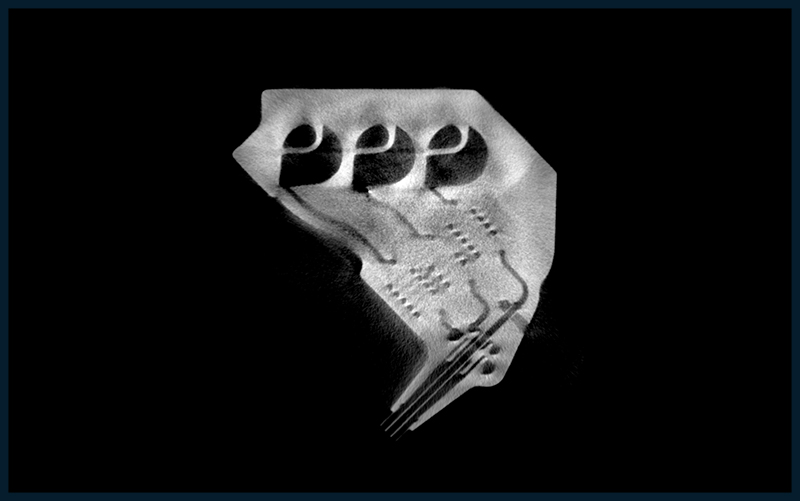

    Impression 3D - Métal

    225 kV - 102 µm

    FOIRE AUX QUESTIONS

    Horus nécessite-t-il un upgrade matériel ?

    Non votre tomographe n'a pas besoin d'être modifié / optimisé. Par contre selon votre configuration PC, la reconstruction peut être lente, ou même échouer. Nous recommandons au minimum un PC de reconstruction avec une carte graphique RTX 5070 Ti et 256 Go de RAM

    Est-ce que mon interface X-Act est modifiée ?

    L'interface est toujours la même, moins d'onglets d'optimisations sont disponibles quand vous sélectionnez Horus pour la reconstruction, mais sinon votre interface reste identique.

    Puis-je réduire le nombre de projections ?

    Oui : au moment de l'acquisition vous pouvez réduire le nombre de projections et ainsi gagner du temps de scan. Horus permet des résultats d'une qualité équivalentes avec moins de projections.

    Sur quels tomographes Horus est-il compatible ?

    Tous nos tomographes sont compatibles pour utiliser Horus dans X-Act au moment de la reconstruction. EasyTom S/L/XL/Ultratom etc... Seul le PC de reconstruction peut être trop vieux pour permettre à Horus de reconstruire correctement.

    Un impact sur la métrologie ?

    Une reconstruction plus nette et homogène stabilise la segmentation et contribue forcément à des mesures plus fiables.

    Faut-il avoir X-Act à jour ?

    Oui, Horus est disponible uniquement à partir de la  dernière mise à jour de X-Act à savoir 25.09. Les versions antérieurs ne permettent pas son utilisation.
