Metrology Series

La tomographie au service de la metrologie

Metrologie dimensionnelle par tomographie

Metrology Series

Tomographes industriels certifiés VDI/VDE 2630 pour la métrologie

La tomographie par rayons X a révolutionné la recherche, mais aussi le contrôle qualité industriel en permettant des analyses tridimensionnelles complètes (lien page appli tomo), internes et externes, en un seul scan et surtout de manière non destructif (NDT).

Pour les mesures dimensionnelles, des méthodes plus traditionnelles ont longtemps dominé le sujet — machines de mesure tridimensionnelles (MMT) tactiles, scanners optiques 3D, systèmes de vision, bras de mesure portables — ont longtemps dominé. Chacune excelle dans son domaine : les MMT pour la haute précision point par point, les scanners optiques pour la rapidité sur grandes surfaces, les systèmes de vision pour les mesures 2D, et les bras portables pour la flexibilité sur site. Ces méthodes restent pertinentes et continueront de l'être pour de nombreuses applications. Cependant, elles partagent une limitation commune : l'impossibilité d'accéder aux géométries internes sans découpe ou désassemblage.

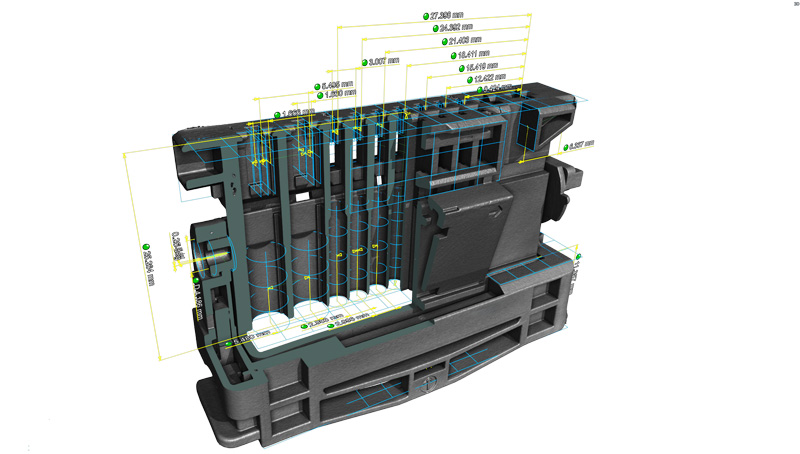

La tomographie CT résout ce défi La tomographie CT résout ce défi en offrant une vision volumétrique complète tout en préservant l'intégrité de la pièce. Elle reconstruit le volume 3D complet et permet de mesurer simultanément géométries internes et externes, épaisseurs de paroi, tolérances géométriques et dimensionnelles (GD&T), et écarts CAO/réel, avec une densité de données inatteignable par les approches traditionnelles.

Mais transformer cette capacité technologique en résultats métrologiques fiables nécessite plus qu'un simple scanner CT. C'est là qu'intervient notre Metrology Series : des systèmes de tomographie industrielle conçus spécifiquement pour la métrologie dimensionnelle haute précision. Certifiés selon la norme VDI/VDE 2630, avec une erreur maximale admissible (MPE) clairement définie et des performances vérifiées, ces plateformes garantissent traçabilité, répétabilité et comparabilité des résultats dans le temps — des preuves métrologiques solides et auditables.

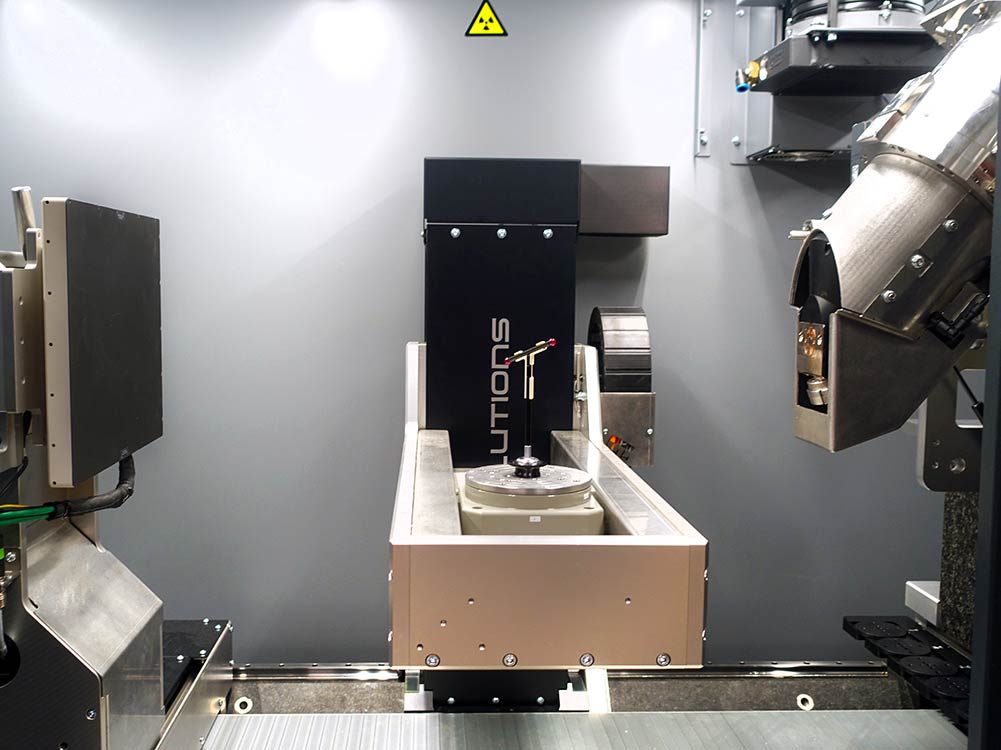

Disponibles sur les configurations EasyTom S Metrology (pièces petites à moyennes) et EasyTom L Metrology (grandes pièces et haute flexibilité), ces systèmes allient la puissance de la tomographie 3D à la rigueur des équipements de métrologie industrielle. Cette solution répond aux besoins des équipes R&D, industrialisation et qualité : décisions plus précises, cycles de développement raccourcis, et contrôle série fiabilisé.

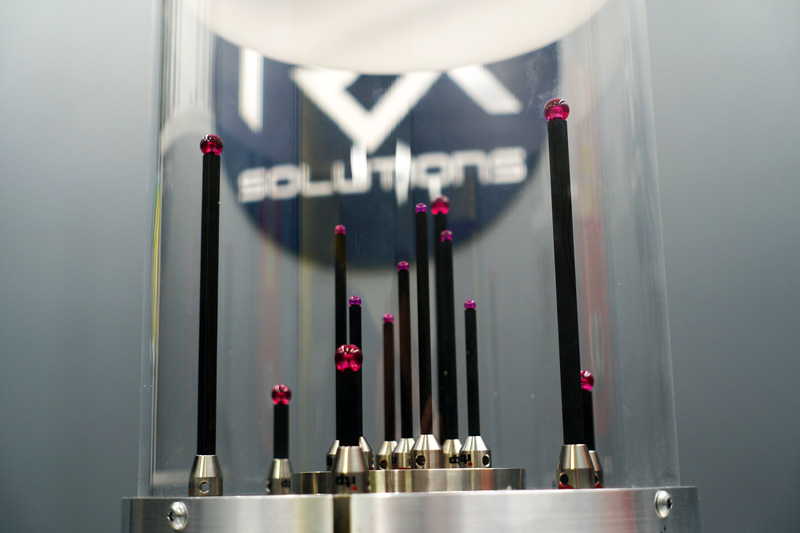

VDI/VDE MPE Metrology

VDI/VDE 2630 : la certification métrologique de référence

Comment garantir la tracabilité des mesures dimensionnelles par CT

 Un scanner CT peut produire de magnifiques images 3D et révéler les structures internes d'une pièce. Mais cela ne fait pas de lui un système de métrologie. La différence ? La certification selon la norme VDI/VDE 2630.


Qu'est ce que la norme VDI/VDE 2630 ?

Développée par l'Association des Ingénieurs Allemands (VDI) et l'Association Allemande d'Électrotechnique (VDE), cette norme définit les méthodes standardisées pour :


  • Tester et qualifier les performances métrologiques d'un système CT
  • Déterminer l'erreur maximale admissible (MPE) du système
  • Etablir des protocoles de vérification périodique
  • Garantir la traçabilité des mesures selon les standards
    •
    Ce que garantit la certification :
    ✓ Traçabilité : chaque mesure peut être reliée à des étalons nationaux/internationaux
    ✓ Répétabilité : les mesures sont stables dans le temps
    ✓ Comparabilité : vos résultats peuvent être comparés avec d'autres systèmes certifiés
    ✓ Documentation : rapport BEP (Best Examination Practice) attestant des performances

    ___________________________________________________________________________________________________


    La Metrology Series chez RX Solutions

    Les systèmes RX Solutions Metrology Series se démarquent par une approche dédiée à la métrologie dimensionnelle par tomographie. Au-delà de la conformité VDI/VDE 2630-1.3 et ASME B89.4.23, nos tomographes intègrent des technologies matérielles et logicielles exclusives  à la Metrology Series garantissant stabilité, traçabilité et répétabilité au quotidien pour vos mesures.


    Un hardware dédié à la précision

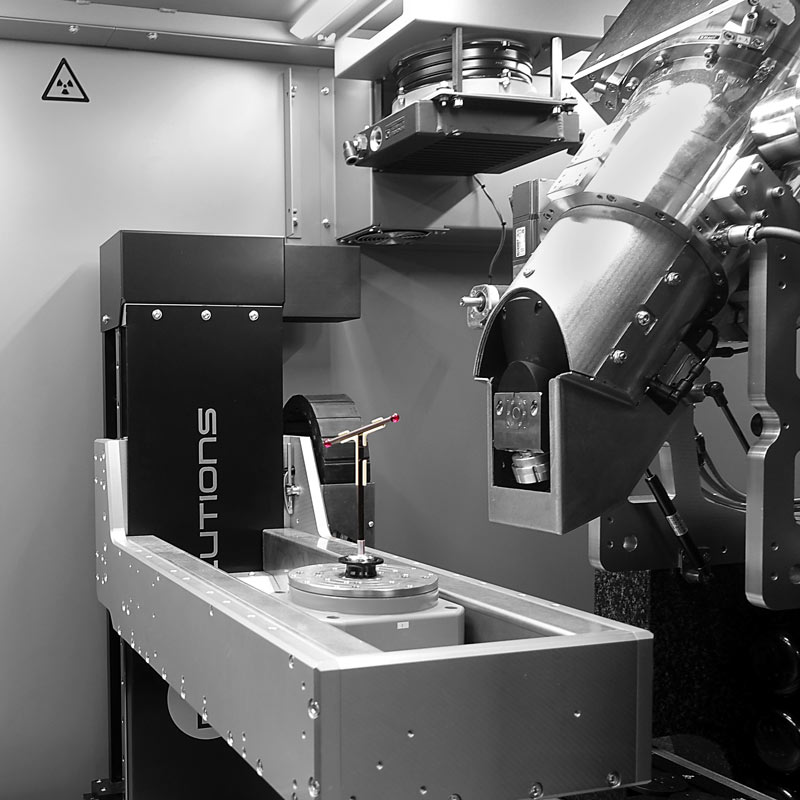

    Régulation thermique interne

    La régulation thermique interne maintient les composants critiques (détecteur, source X, manipulateur) à une température stable de ±0,5°C. Cela permet stabilité et répétabilité dans le temps, tout en éliminant les dérives thermiques durant les scans.

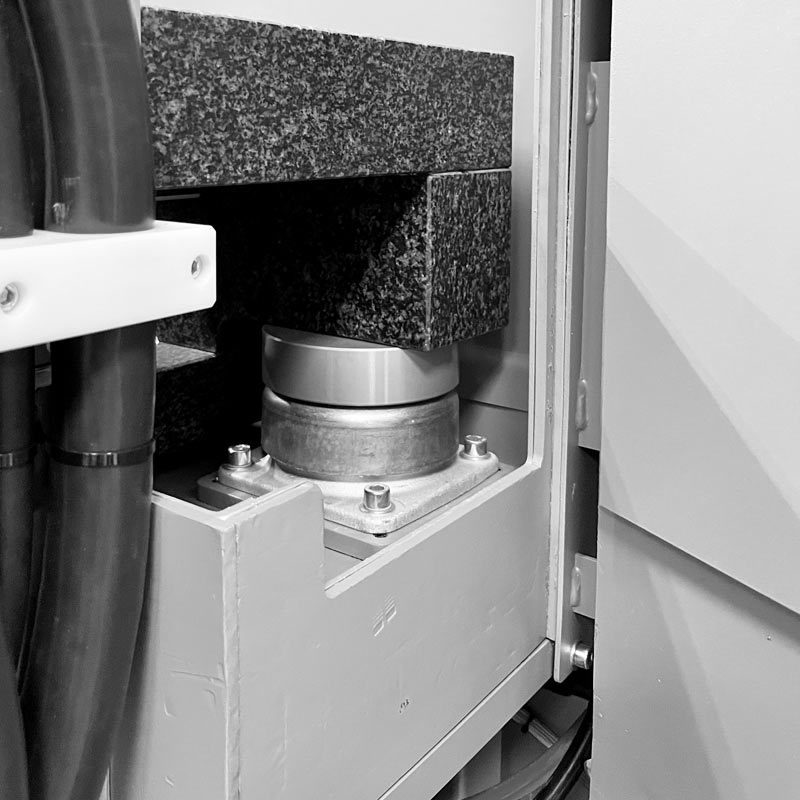

    Amortisseurs

    En plus d'une table en granit extrêment stable, des amortisseurs isolent la table des vibrations externes pour des mesures stables et répétables même en environnement industriel.

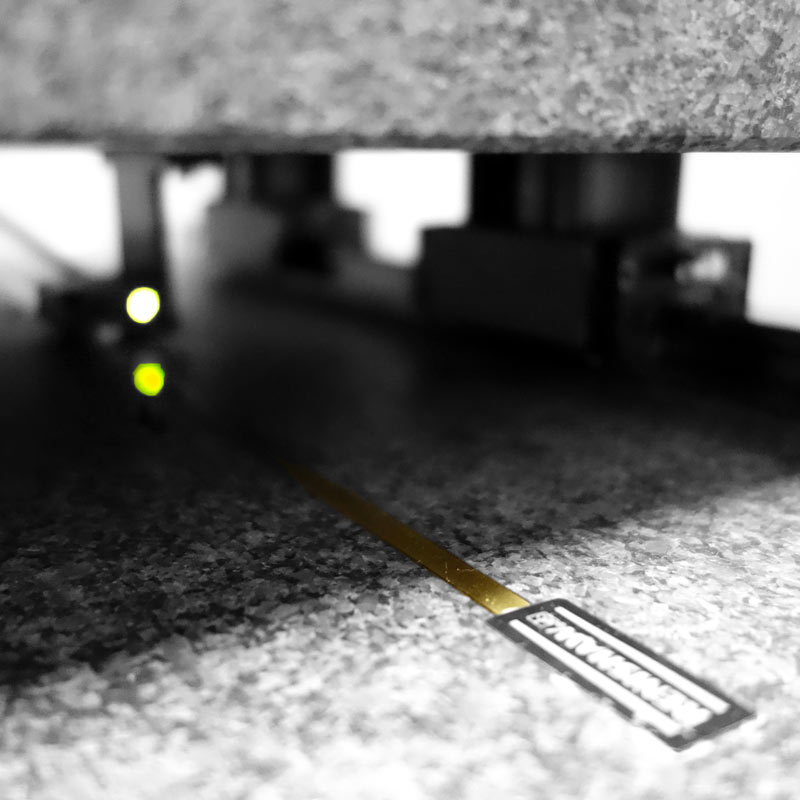

    Encodeurs linéaires

    Encodeurs linéaires et compensation du jeu mécanique (backlash) pour une précision au micron lors des déplacements et une répétabilité de positionnement inégalées

    Régulation thermique interne

    La régulation thermique interne maintient les composants critiques (détecteur, source X, manipulateur) à une température stable de ±0,5°C. Cela permet stabilité et répétabilité dans le temps, tout en éliminant les dérives thermiques durant les scans.

    Amortisseurs

    En plus d'une table en granit extrêment stable, des amortisseurs isolent la table des vibrations externes pour des mesures stables et répétables même en environnement industriel.

    Encodeurs linéaires

    Encodeurs linéaires et compensation du jeu mécanique (backlash) pour une précision au micron lors des déplacements et une répétabilité de positionnement inégalées

    Outils logiciels dédiés à la Metrology Series

    Un workflow logiciel optimisé pour la métrologie

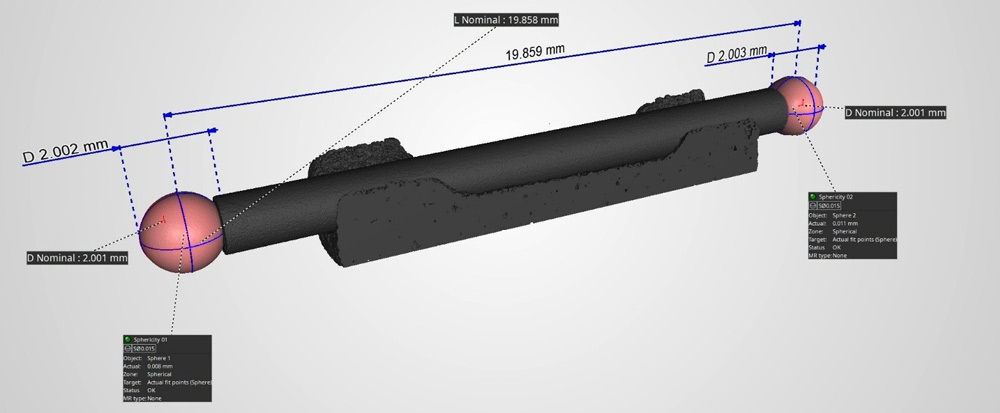

    Plug-in Scaling Error

    Permet une détermination précise du grandissement réel du système. Détecte automatiquement la ball-bar certifiée et applique une correction d'échelle qui compense les micro-variations thermiques et géométriques.

    Export STL avancé

    L'export STL intégré utilise des algorithmes de détermination de surface sub-pixel qui extraient les géométries avec une précision supérieure à la taille voxel.

    Compatibilité logiciels de métrologie

    Les scans de la Metrology Series sont nativement compatibles avec :

    • VG Studio
    • VG Inline
    • Polyworks
    Logiciel avancé pour la métrologie par tomographie

    Support et Calibration Métrologique
    Traçabilité et performance garanties dans le temps

    Calibration usine

    Calibration usine complète

    Avant livraison, chaque système Metrology Series subit une double calibration en usine : correction de distorsion du détecteur et orientation ultra-fine. Cette calibration garantit la conformité VDI/VDE 2630-1.3 dès l'installation. Un rapport BEP (Best Equipment Performance) documentant les tests de performance est fourni avec chaque système.
    Ball-bar certifiée

    Jauge ball-bar certifiée incluse


    Chaque système est livré avec une ball-bar 100mm certifiée permettant la correction d'échelle quotidienne automatique via le plug-in Scaling Error. Cette jauge garantit la traçabilité aux instituts nationaux (PTB, NIST, LNE) et permet des vérifications régulières des performances métrologiques du système.
    Support dédié

    Support et recalibration annuelle


    Notre programme de support dédié inclut une vérification des performances annuelle (ou plus fréquente si nécessaire). En cas de dérive détectée, une recalibration sur site est effectuée par nos équipes pour maintenir la conformité VDI/VDE 2630-1.3 tout au long du cycle de vie du système.
    Conformité garantie

    Conformité métrologique garantie


    Grâce à la calibration usine initiale, aux outils de vérification quotidienne (ball-bar) et au programme de maintenance annuelle, vos systèmes Metrology Series restent conformes aux standards métrologiques VDI/VDE 2630-1.3 et ASME B89.4.23 dans le temps.

    Nos configurations machines certifiées

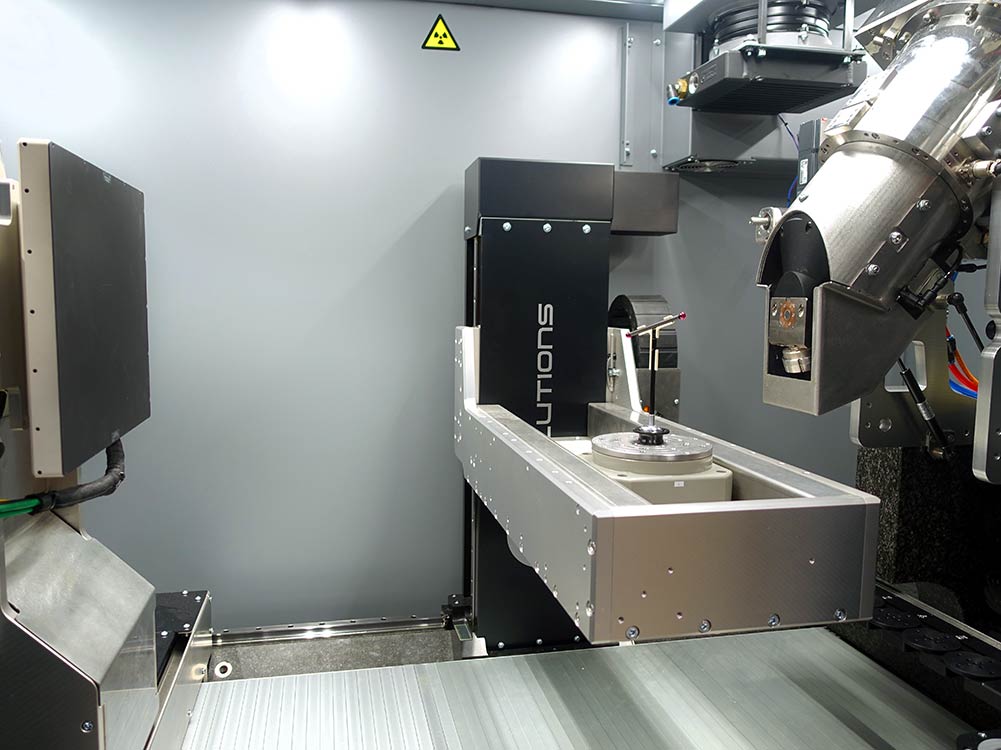

    EasyTom L 230 - 25x32 detector
    VDI/VDE 2630-1.3 MPE SD: 5.5 µm + L/50


    Découvrir la plateforme EasyTom L

    EasyTom L 300 - 25x32 detector
    VDI/VDE 2630-1.3 MPE SD: 5.5 µm + L/50


    Découvrir la plateforme EasyTom L

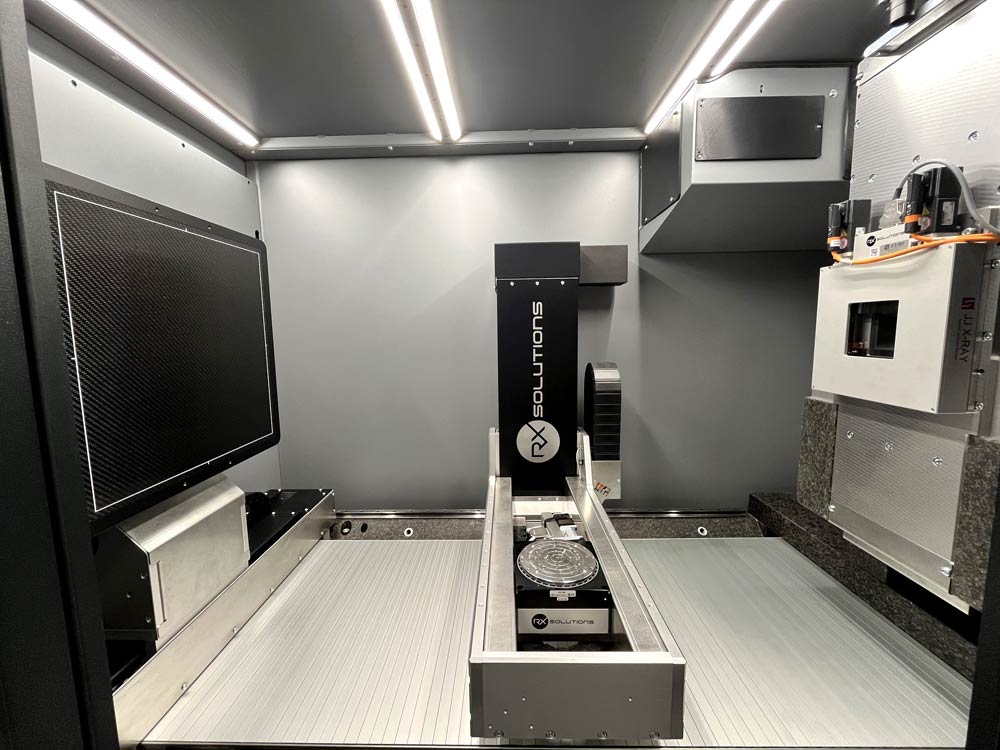

    EasyTom L 450 - 43x43 detector
    VDI/VDE 2630-1.3 MPE SD: 5.5 µm + L/50


    Découvrir la plateforme EasyTom L 450

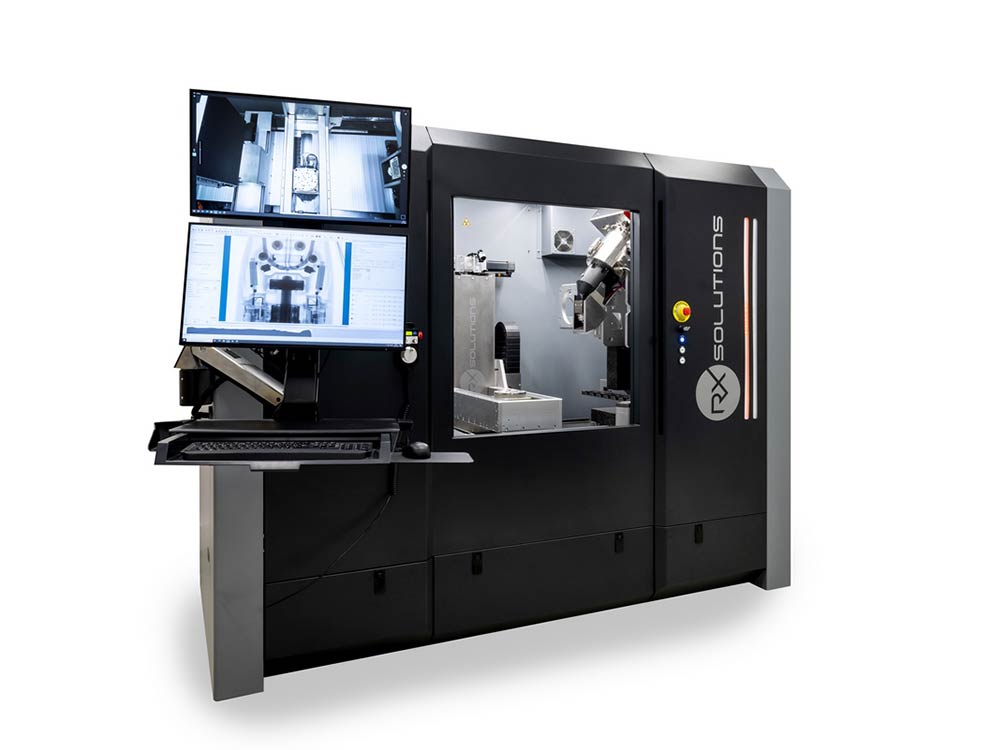

    EasyTom L 230 - 43x43 detector
    VDI/VDE 2630-1.3 MPE SD: 6 µm + L/50


    Découvrir la plateforme EasyTom L

    EasyTom L 300 - 43x43 detector
    VDI/VDE 2630-1.3 MPE SD: 6 µm + L/50


    Découvrir la plateforme EasyTom L

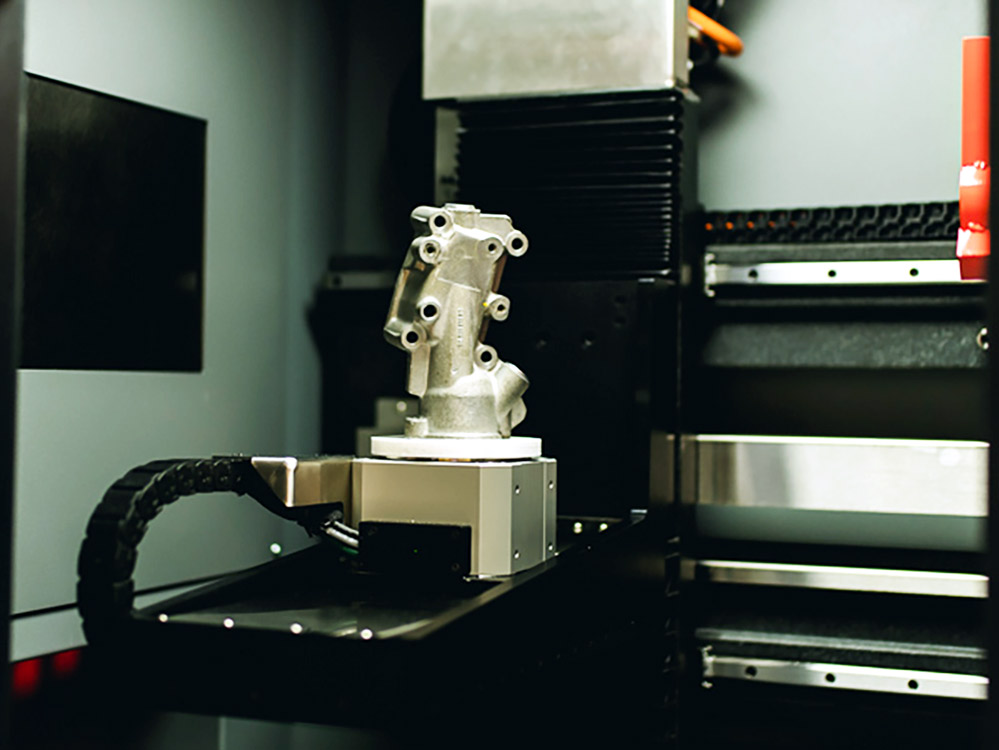

    EasyTom S 150 - 25x32 detector
    VDI/VDE 2630-1.3 MPE SD: 5.5 µm + L/50


    Découvrir la plateforme EasyTom S









    FOIRE AUX QUESTIONS

    Qu'est ce que la Metrology Series de RX Solutions ?

    La Metrology Series est une gamme de systèmes de tomographie industrielle (CT) conçus pour la métrologie dimensionnelle 3D. Elle permet la mesure non-destructive des caractéristiques internes et externes des pièces, avec une précision garantie selon la norme VDI/VDE 2630 et intègrent des composants matériels et logiciels dédiés à la traçabilité, la répétabilité et la précision certifiée des mesures.

    Pourquoi choisir la tomographie pour faire de la métrologie dimensionnelle ?

    La tomographie CT offre une analyse tridimensionnelle complète, permettant de mesurer simultanément les géométries internes et externes, les épaisseurs de paroi, les tolérances GD&T et les écarts CAO/réel, en un seul scan et sans destruction de la pièce contrairement aux méthodes de mesures traditionnelles.

    Que signifie la certification VDI/VDE 2630-1.3 pour mes mesures ?

    VDI/VDE 2630-1.3 est la norme allemande de référence pour certifier les performances métrologiques des systèmes CT. Elle garantit traçabilité (remontée aux standards nationaux), répétabilité (stabilité dans le temps), comparabilité et documentation officielle des performances.

    Un tomographe industriel peut-il remplacer les autres méthodes de mesure (CMM, optique, vision, robot) ?

    La CT métrologique est complémentaire aux méthodes traditionnelles. Elle excelle pour les mesures volumétriques, internes et complexes, tandis que les CMM et scanners optiques restent pertinents pour la haute précision sur surfaces accessibles et les contrôles rapides en ligne.

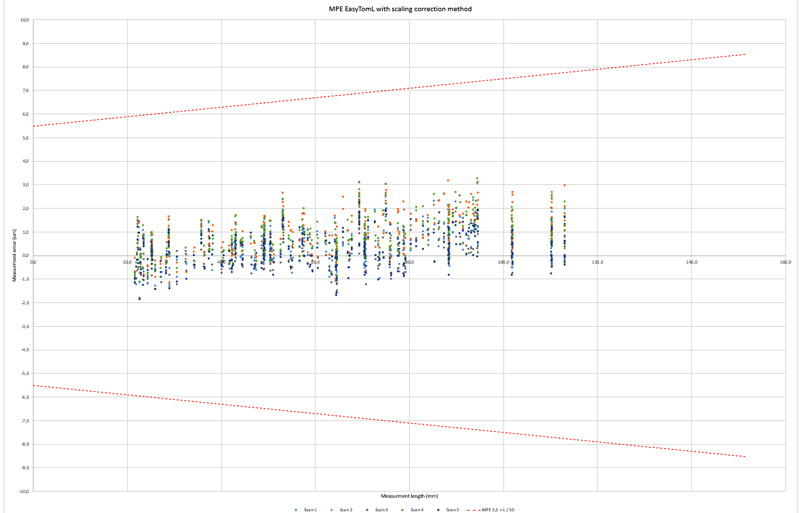

    Que signifie le MPE pour mes mesures ?

    Le MPE est l’erreur maximale admissible mesurée selon VDI/VDE 2630, avec des artefacts calibrés en conditions contrôlées. Il indique le potentiel métrologique du système CT, utile pour comparer différentes machines et établir des protocoles de vérification, mais ne garantit pas la précision de chaque mesure individuelle.

    Quelle est la différence entre un tomographe standard et un tomographe Metrology Series ?

    Contrairement aux tomographes standards, la Metrology Series intègre des technologies matérielles et logicielles dédiées à la métrologie : encodeurs linéaires, régulation thermique ±0,5°C, calibration usine, correction de distorsion, et conformité VDI/VDE 2630. Elle garantit traçabilité, répétabilité et comparabilité des résultats.

    Quels logiciels sont compatibles avec la Metrology Series ? ?

    Les systèmes Metrology Series sont nativement compatibles avec les principaux logiciels de métrologie dimensionnelle : VGStudio Max, Polyworks Inspector, Geomagic Control X, VG Inline, et proposent des exports STL avancés avec détermination sub-pixel.
