FAB Series

Tomographes industriel pour la production

FAB Series : tomographes pour le contrôle en production

FAB SERIES

La tomographie adaptée aux environnements de production

La tomographie industrielle a longtemps été réservée aux laboratoires et à la R&D, utilisée par des experts dans des environnements contrôlés. Pourtant, l’utilisation des rayons X et, plus largement, d’une technologie de contrôle non destructif représente l’une des meilleures solutions pour inspecter des pièces complexes et garantir la qualité tout au long du cycle de production.

Mais lorsque l’on descend au niveau de l’atelier, les réalités changent : poussière, vibrations, cadences soutenues, interventions d’opérateurs non spécialistes et exigence de disponibilité très élevée, où chaque arrêt entraîne un impact direct sur la production et les coûts.

FAB Series répond précisément à cette réalité. Il s’agit d’une solution CT entièrement pensée pour l’environnement de production, réunissant un hardware robuste, une automatisation de bout en bout et un écosystème logiciel adapté aux opérateurs, tout en s’intégrant nativement dans l’usine via OPC UA pour communiquer avec les MES, robots et systèmes de supervision. En combinant robustesse pour les environnements de production comme l’atelier, flux automatisés et traçabilité complète, FAB Series rend la tomographie fiable, opérationnelle et exploitable quotidiennement sur le terrain afin de réduire les rebuts, accélérer les temps de décision et optimiser le retour sur investissement.


Contactez-nous

FAB Series, pour quels usages industriels ?

FAB Series s’adresse aux industries où la qualité de production, la traçabilité et l’uptime sont critiques, et où les pièces à contrôler sont souvent complexes ou à forte valeur ajoutée. Elle permet d’inspecter en profondeur des pièces critiques, turbines et composites, des moteurs, batteries et pièces injectées, des implants, dispositifs et prothèses, ainsi que des composants pour de nombreuses industries – sans les détruire, directement au plus près de la production.
En amenant la tomographie au niveau de la production, directement dans l’atelier, FAB Series aide les industriels à sécuriser leurs contrôles internes, stabiliser la qualité et documenter chaque inspection au rythme des entreprises industrielles.

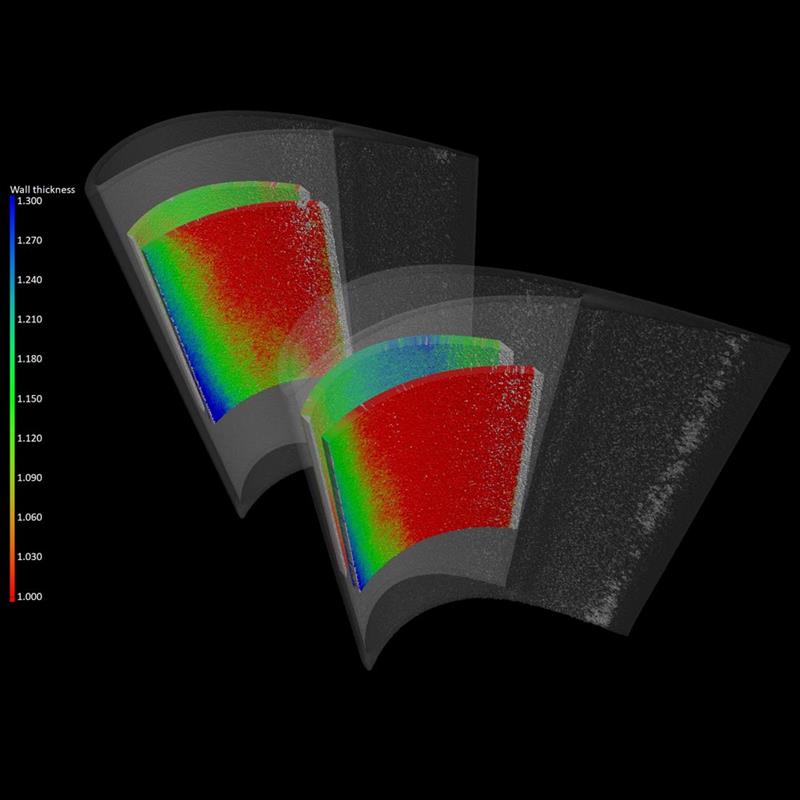

Défense / Aéronautique

  • Pièces critiques
  • Turbines
  • Composites
  • Soudures

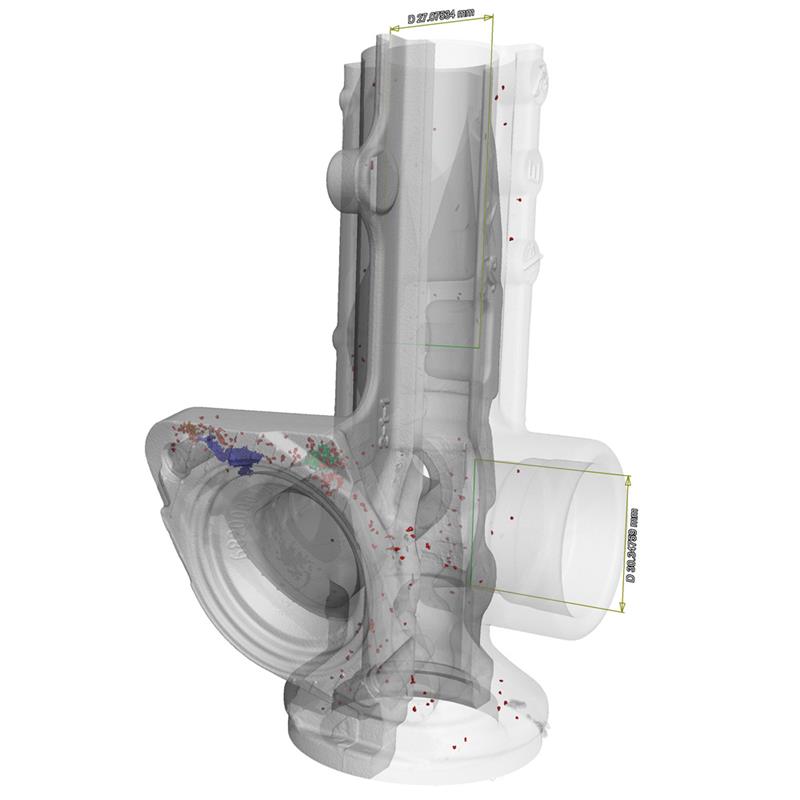

Automobile

  • Moteurs
  • Batteries
  • Pièces injectées

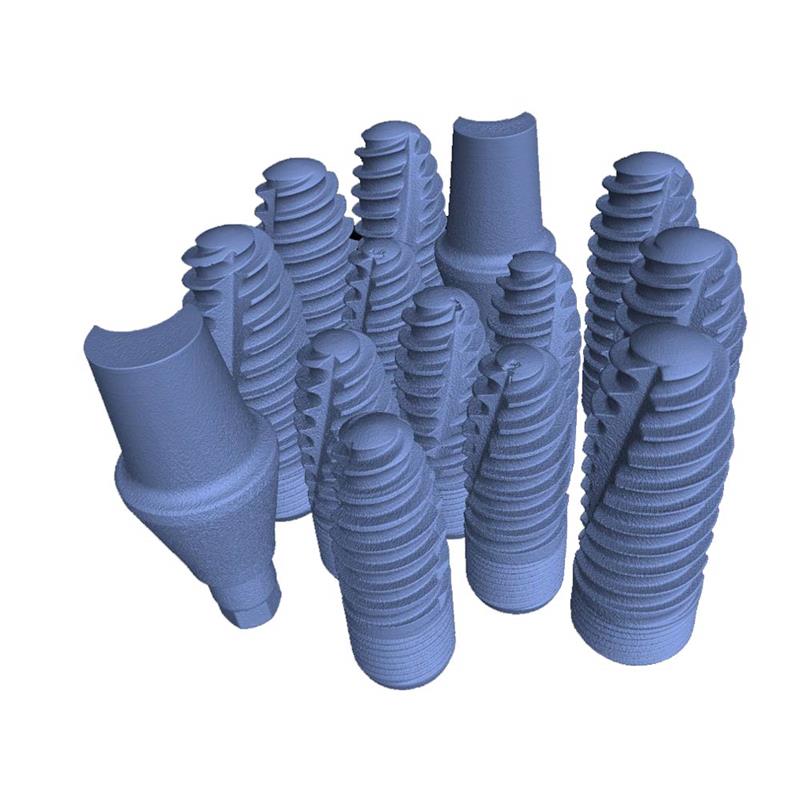

Medical - Dentaire

  • Implants
  • Dispositifs
  • Prothèses
  • Epi-pen

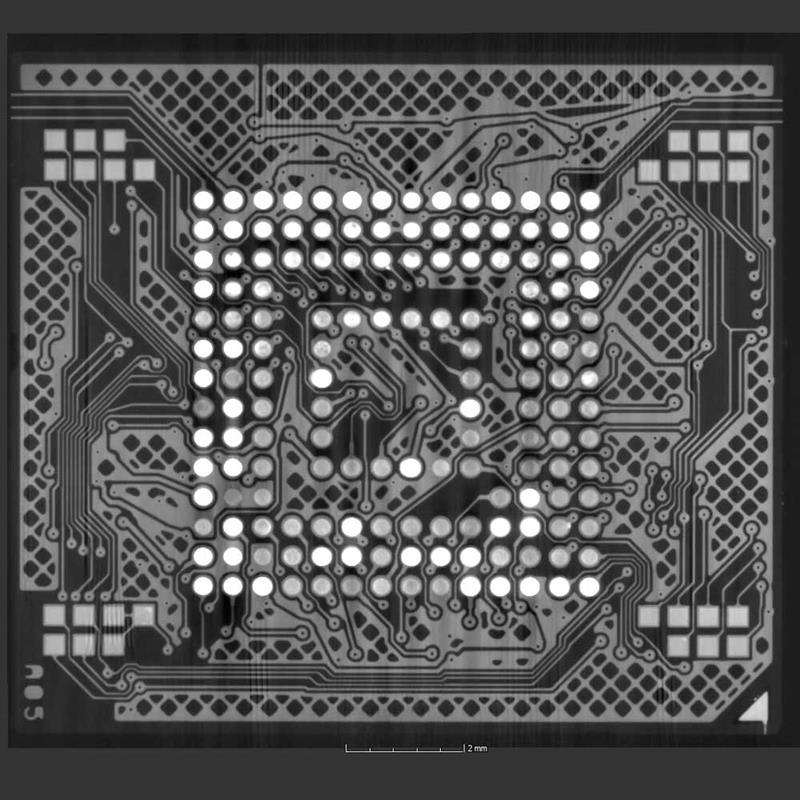

Electronique

  • PCB
  • Connecteurs
  • Capteurs

Fabrication Additive

  • Poudre
  • Intégrité matière
  • Canaux internes et structures complexes

Défense / Aéronautique

  • Pièces critiques
  • Turbines
  • Composites
  • Soudures

Automobile

  • Moteurs
  • Batteries
  • Pièces injectées

Medical - Dentaire

  • Implants
  • Dispositifs
  • Prothèses
  • Epi-pen

Electronique

  • PCB
  • Connecteurs
  • Capteurs

Fabrication Additive

  • Poudre
  • Intégrité matière
  • Canaux internes et structures complexes

FAb series - un tomographe équipé pour le shopfloor

Pensée pour le shopfloor et les environnements exigeants, la FAB Series transforme la tomographie industrielle en un véritable outil de production. Elle repose sur des systèmes CT robustes, capables de fonctionner parfaitement malgré la poussière, l’huile, les vibrations et les cadences multi équipes environnantes. Les workflows peuvent être entièrement automatisés, de l’acquisition jusqu’à la sanction OK/NOK, et s’appuient sur une interface opérateur simplifiée, accessible aux non spécialistes.
En s’appuyant sur une interface logicielle SoftProd sur mesure, sur l’analyse automatique par VisionAI et sur une intégration native à l’usine via OPC UA, la FAB Series apporte plus d’uptime, plus de débit, une qualité plus stable et une traçabilité complète des contrôles. Les services orientés production – démarrage applicatif, monitoring avancé, contrat de maintenance Heavy Duty – sécurisent la mise en route et la disponibilité des systèmes, pour faire de la CT une solution fiable, répétable et rentable au cœur du process industriel.


Uptime & stabilité

Assurer la disponibilité et la constance des performances, même dans un environnement exigeant.

  • Tubes scellés : moins d’interventions, performance plus stable
  • Monitoring avancé : anticipation des dérives, maintenance planifiée
  • Protections IP54 sur les éléments critiques : résistance accrue
  • Heavy‑Duty maintenance plans : sécurisation de l’uptime

Cadence & automatisation

Industrialiser le contrôle : plus de débit, moins de temps de cycle, moins de tâches manuelles.

  • Workflow end to end : acquisition → reconstruction → analyse → rapport.
  • Chargement interne automatisé pour enchaîner les pièces.
  • Tube shutter : évite les ON/OFF, stabilise le faisceau.
  • Fonctionnement 24/7 : nuits & week‑ends en autonomie.

Interface opérateur simplifié

Rendre la CT utilisable par des non spécialistes, de façon sûre et répétable.

  • IHM de production claire et rôles utilisateurs (droits).
  • Workflows préconfigurés : séquences 1 clic, moins d’erreurs.
  • Vision AI : décisions OK/NOK rapides, objectives, homogènes.

Connexion usine 4.0

S’intégrer nativement à l’écosystème de fabrication et tracer chaque opération.

  • OPC UA : connexion MES, supervision, IIoT, cellules robotisées.
  • Auto loading robot prêt à l’emploi (cellule automatisée).
  • Logs de production automatiques pour traçabilité et audits.
  • Formats de données standardisés : reporting & communication système.
FAB Series : tomographes pour le contrôle en production

Uptime & Stabilité

En production, chaque arrêt se traduit par une perte de cadence et des risques sur la qualité. La FAB Series est conçue pour offrir un uptime élevé et une stabilité de performance sur le long terme, même au cœur d’un atelier de production.

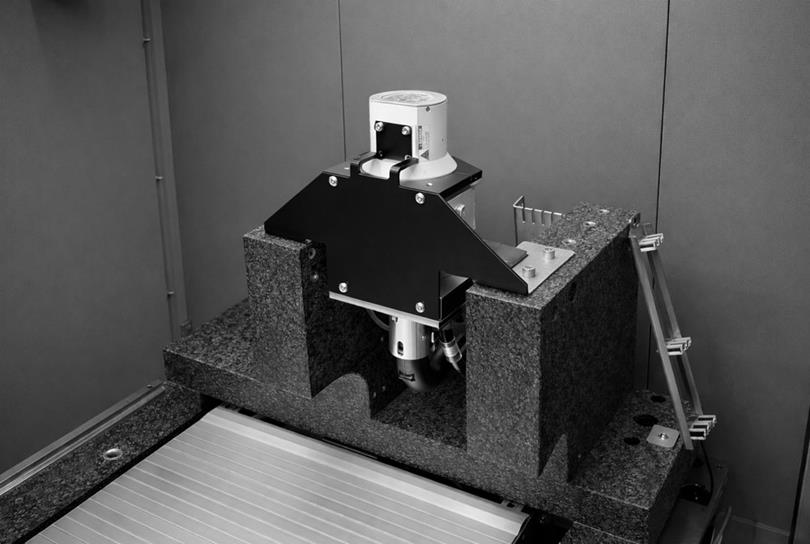

  • Tubes scellés: conçus pour la production, les tubes scellés (150 et 225 kV) réduisent les interventions et offrent une performance plus stable dans le temps. Ils contribuent à limiter la maintenance et à sécuriser la disponibilité quotidienne du système CT

  • Monitoring avancé : des outils de monitoring avancé suivent l’état des composants critiques, détectent les dérives et l’âge des éléments sensibles. Ils permettent d’anticiper les opérations de maintenance et de planifier les arrêts.

  • Protections IP54 et renforts sur les éléments critiques : les composants clés sont protégés selon un indice IP54, pour résister à la poussière, aux projections et aux conditions réelles de l’atelier.

  • L’obstrurateur de faisceau (beam shutter) : évite les cycles ON/OFF à chaque chargement de pièce. Les rayons X restent stables entre deux scans, ce qui réduit les temps de cycle, améliore la constance du faisceau et prolonge la durée de vie du générateur à rayons-X.

  • Protection LiDAR : empêche activement les collisions à l’intérieur du système CT. Elle protège le tube, le détecteur et les pièces contrôlées, sans nécessiter de paramétrage complexe.

FAB Series : tomographes pour le contrôle en production
FAB Series : tomographes pour le contrôle en production

Cadence & Automatisation

Industrialiser le contrôle CT, c’est augmenter le nombre de pièces inspectées tout en réduisant les manipulations manuelles. La FAB Series automatise le flux de contrôle de bout en bout et permet un fonctionnement en 24/7, pour aligner la tomographie sur des cadences soutenues.

  • Workflow end to end automatisé : de l’acquisition à la reconstruction, de l’analyse jusqu’au rapport. Les paramètres d’acquisition et de reconstruction sont chargés automatiquement, les actions sont parallélisées et l’équipement peut fonctionner en autonomie, même en l’absence d’opérateur.

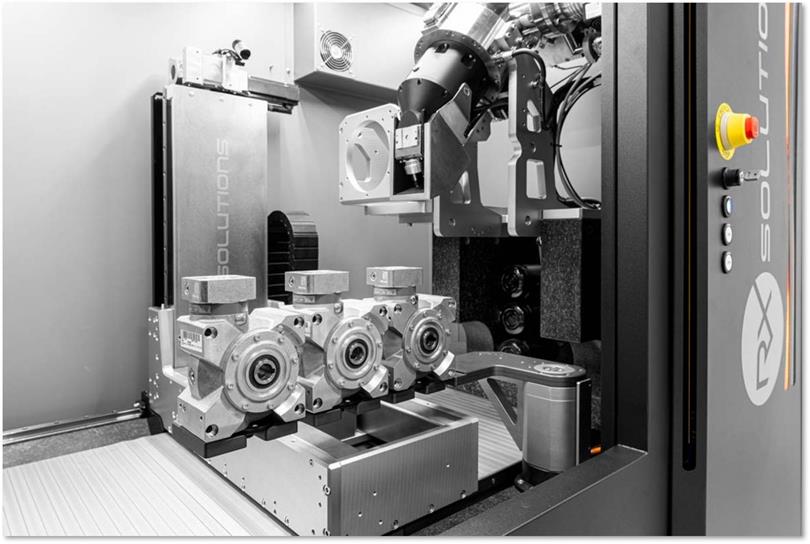

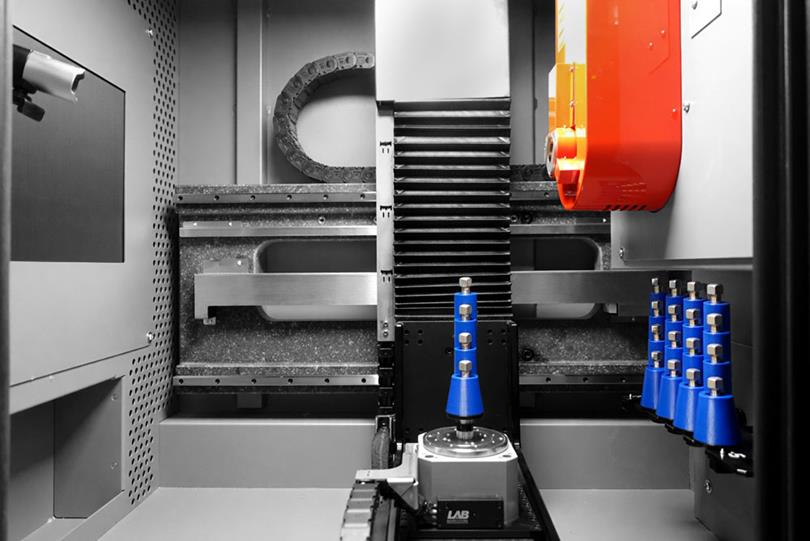

  • Chargement interne automatisé :permet d’enchaîner plusieurs pièces sans intervention humaine. Il gère différents formats de pièces et des paramètres différenciés par échantillon, tout en restant ergonomique et sûr pour les opérateurs. Le tomographe peut alors fonctionner la nuit et le week end.

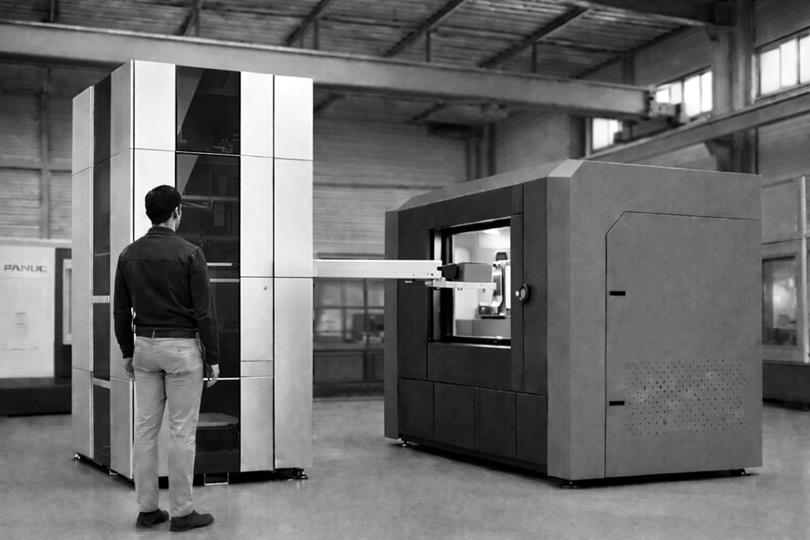

  • Module robotisé d’auto chargement : automatise entièrement le chargement et le déchargement des pièces. Le système peut stocker et alimenter jusqu’à 300 pièces, gérer différentes tailles et poids (jusqu’à 80 kg, 150 kg en option) et desservir un ou deux systèmes CT à partir du même module. L’identification automatisée des pièces garantit le suivi des inspections et facilite l’intégration avec le MES ou les systèmes qualité.

Résultat : plus de pièces inspectées avec les mêmes ressources, des cadences stabilisées et un contrôle CT qui suit le rythme de la production.
FAB Series : tomographes pour le contrôle en production

Interface opérateur simplifiée



La FAB Series a été pensée pour être utilisée au quotidien par des opérateurs de production, et pas uniquement par des spécialistes de la CT. L’interface est conçue pour rendre le contrôle simple, sûr et répétable, tout en limitant la formation et la dépendance à quelques experts.

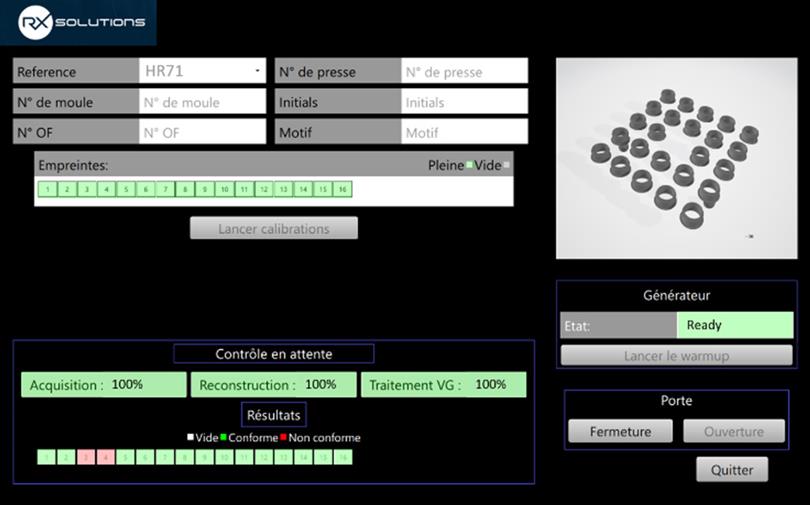

  • IHM de production claire & rôles utilisateurs : L’IHM de production est épurée et adaptée au shopfloor. Les opérateurs accèdent uniquement aux fonctions dont ils ont besoin. Les actions sensibles sont réservées aux profils « expert » ou « maintenance » via un système de rôles utilisateurs et de droits. Un lecteur code barres intégré limite les erreurs de saisie et facilite la sélection automatique des bons paramètres de contrôle.

  • Workflows préconfigurés en un clic : guident l’opérateur à travers des séquences “un clic” : acquisition, reconstruction, analyse et, si nécessaire, génération de rapport. Les recettes sont standardisées pour chaque référence, afin de garantit une exécution répétable d’un poste à l’autre et d’une équipe à l’autre.

  • VisionAI : décisions OK/NOK objectives : l’analyse d’images CT est automatisée et les décisions OK/NOK deviennent rapides, objectives et homogènes. L’IA réduit les biais liés à la fatigue ou à l’interprétation de chaque opérateur, améliore la détection de défauts subtils et permet de maintenir le même niveau de jugement, quelle que soit la charge ou l’équipe en place.
Résultat : une CT accessible aux non spécialistes, des contrôles plus sûrs, moins d’erreurs de manipulation et des décisions alignées sur des critères homogènes.
FAB Series : tomographes pour le contrôle en production

Connexion usine 4.0

La FAB Series s’intègre dans l’écosystème numérique de l’usine. Les données de production et de qualité sont automatiquement collectées, structurées et partagées pour assurer une traçabilité complète et une meilleure coordination entre contrôle et fabrication. Les variables échangées peuvent être alignées sur le workflow client, afin de faire évoluer la solution au rythme des nouvelles références ou modules d’analyse.
  • OPC UA : connexion MES, supervision, IIoT, cellules robotisées :Le protocole OPC UA permet de connecter le CT aux systèmes MES, aux outils de supervision, aux plateformes IIoT et aux cellules robotisées pour le chargement/déchargement.

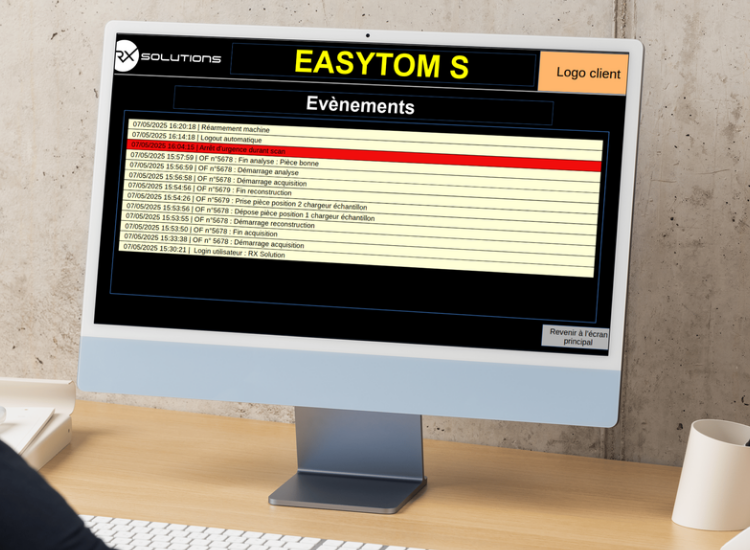

  • Logs de production automatiques :Les événements de production et les actions opérateur sont enregistrés automatiquement : scans, statuts machine, temps de cycle, erreurs… Cela garantit une traçabilité complète et simplifie les audits.

  • Formats de données standardisés : reporting & communication système. Les données sont produites dans des formats standardisés, compatibles avec les outils de reporting et les systèmes d’information industriels.
Résultat : un tomographe industriel pleinement connecté, des contrôles traçables de bout en bout et une intégration fluide dans l’usine 4.0

Nos configurations FAB SERIES

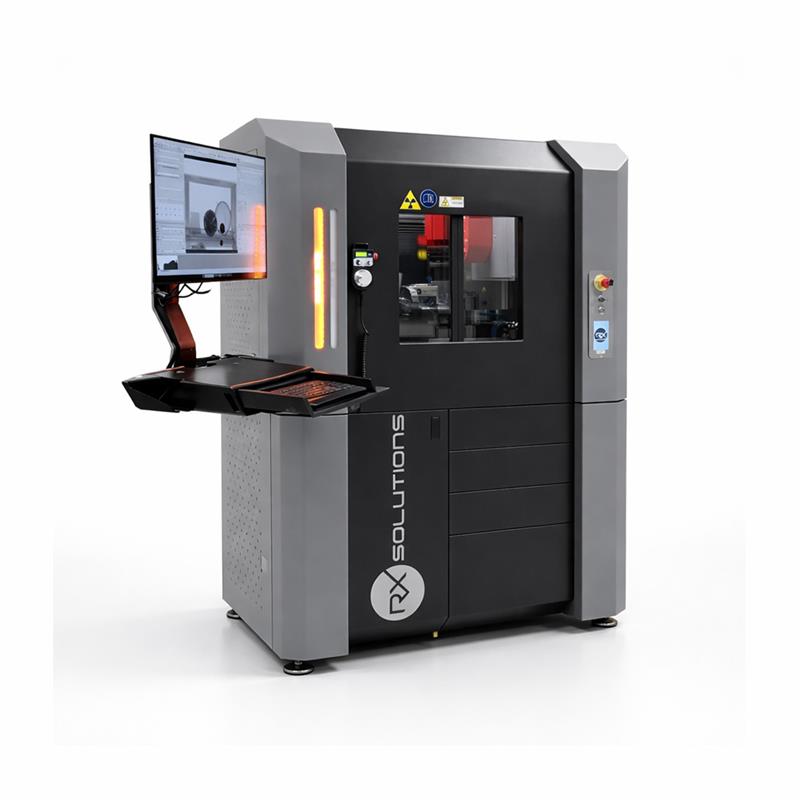

FAB Series | EasyTom S | 150 kV

Performance & mecanique
N° d'axes: 4
Max SSD: 612 mm
Max volume de scan: Ø230 mm x 380 mm
Max résolution : 5µm

Echantillons
Max taille échantillon : 300 Ømm x 410mm
Max poids échantillon: 5kg
Chargeur interne 5: Ø45x155
Chargeur interne 3: Ø75x155

Général
Poids : 1020kg
Dimensions: 1345(W) x 900(D) x 1870(H)

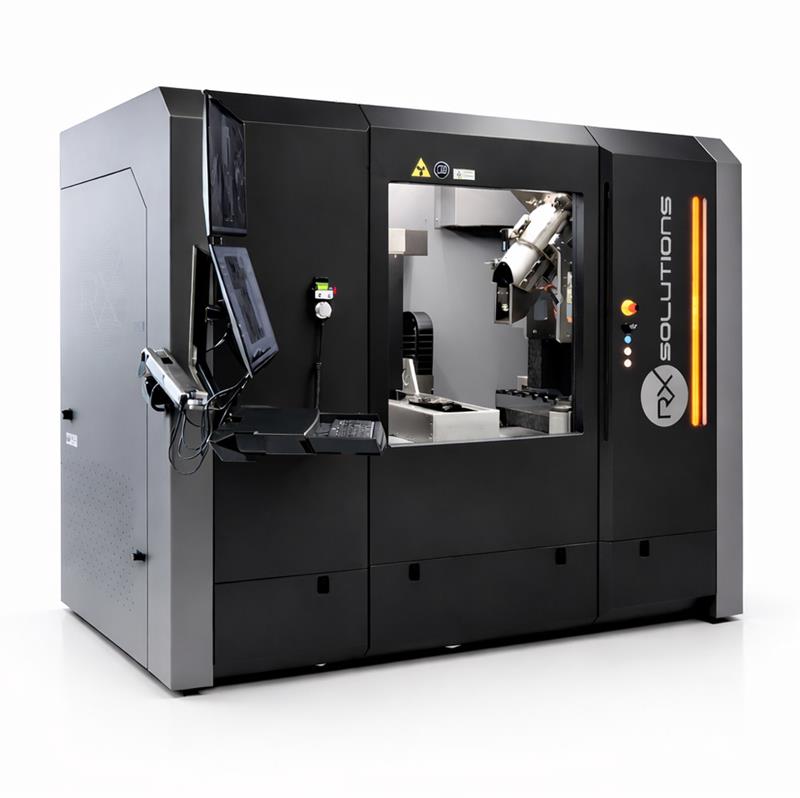

FAB Series | EasyTom L | 225 kV

Performance & mecanique
N° d'axes: 9
Max SSD: 1025 mm
Max volume de scan: Ø455 mm x 580 mm
Max résolution : 35µm

Echantillons
Max taille échantillon : 685 Ømm x 1080mm
Max poids échantillon: 80kg
Chargeur interne 5: Ø70x220 mm
Chargeur interne 3: Ø120x220 mm

Général
Poids : 3700-5200 kg
Dimensions: 2400(W) x 1200(D) x 2000(H)


FAB Series | EasyTom S | 150 kV

Performance & mecanique
N° d'axes: 4
Max SSD: 612 mm
Max volume de scan: Ø230 mm x 380 mm
Max résolution : 5µm

Echantillons
Max taille échantillon : 300 Ømm x 410mm
Max poids échantillon: 5kg
Chargeur interne 5: Ø45x155
Chargeur interne 3: Ø75x155

Général
Poids : 1020kg
Dimensions: 1345(W) x 900(D) x 1870(H)

FAB Series | EasyTom L | 225 kV

Performance & mecanique
N° d'axes: 9
Max SSD: 1025 mm
Max volume de scan: Ø455 mm x 580 mm
Max résolution : 35µm

Echantillons
Max taille échantillon : 685 Ømm x 1080mm
Max poids échantillon: 80kg
Chargeur interne 5: Ø70x220 mm
Chargeur interne 3: Ø120x220 mm

Général
Poids : 3700-5200 kg
Dimensions: 2400(W) x 1200(D) x 2000(H)

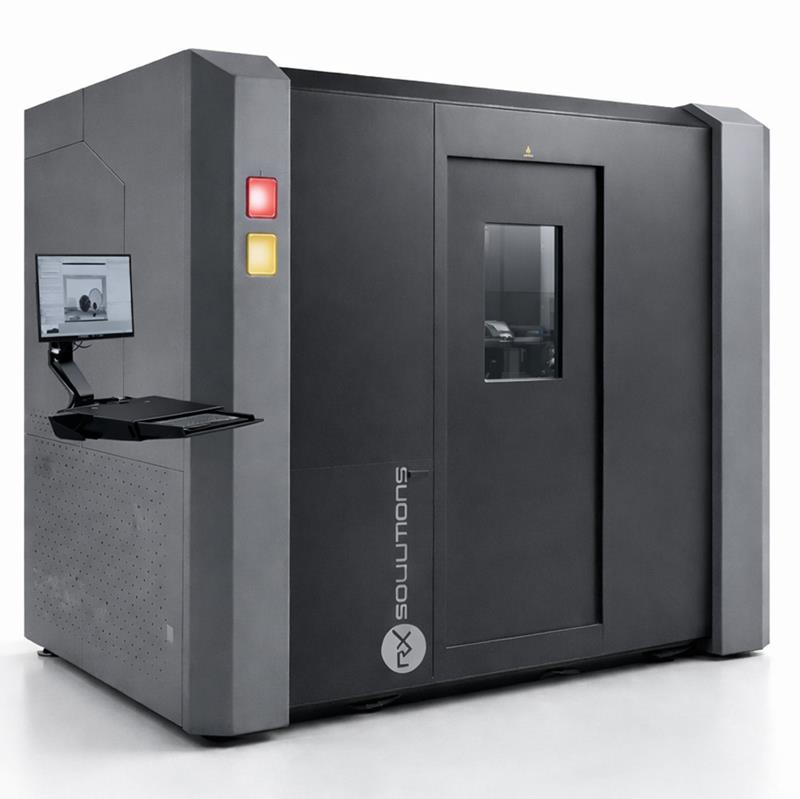

FAB Series | EasyTom XL | 225 kV

Performance & mecanique
N° d'axes: 9
Max SSD: 1290 mm
Max volume de scan: Ø640 mm x 840 mm
Max résolution : 35µm

Echantillons
Max taille échantillon : 1100 Ømm x 1000mm
Max poids échantillon: 80kg

Général
Poids : 7000 kg
Dimensions: 2800(W) x 1850(D) x 2400(H)

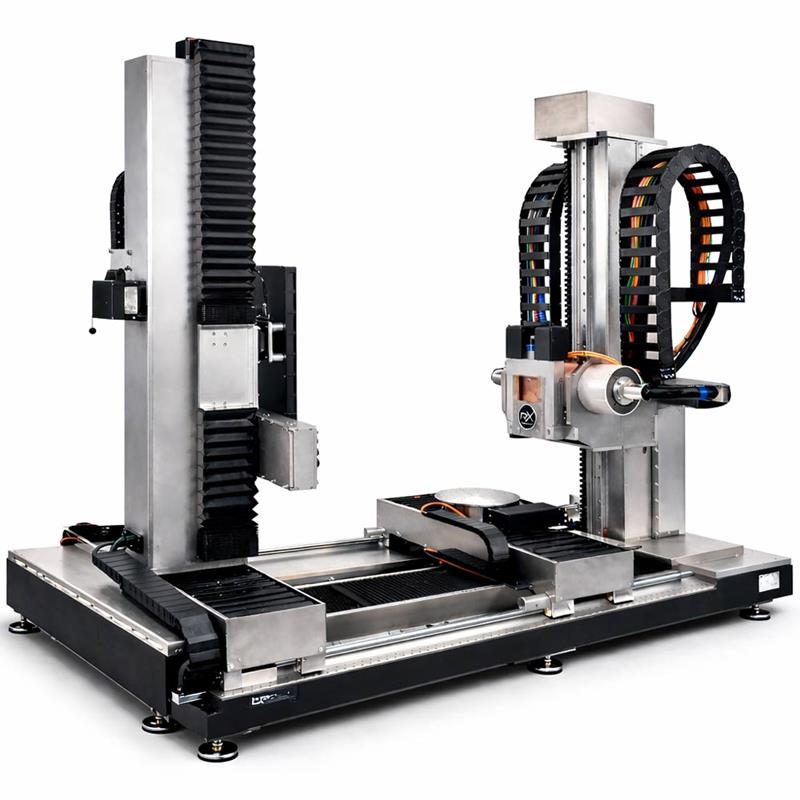

FAB Series | EasyTom B | 225 kV

Performance & mecanique
N° d'axes: 9
Max SSD: 2000 mm
Max volume de scan: Ø720 mm x 1200 mm
Max résolution : 35µm

Echantillons
Max taille échantillon : 1100 Ømm x 2000mm
Max poids échantillon: 100kg

Général
Poids : 1700 kg
Dimensions: Dedicated bunker room


FAB Series | EasyTom XL | 225 kV

Performance & mecanique
N° d'axes: 9
Max SSD: 1290 mm
Max volume de scan: Ø640 mm x 840 mm
Max résolution : 35µm

Echantillons
Max taille échantillon : 1100 Ømm x 1000mm
Max poids échantillon: 80kg

Général
Poids : 7000 kg
Dimensions: 2800(W) x 1850(D) x 2400(H)


FAB Series | EasyTom B | 225 kV

Performance & mecanique
N° d'axes: 9
Max SSD: 2000 mm
Max volume de scan: Ø720 mm x 1200 mm
Max résolution : 35µm

Echantillons
Max taille échantillon : 1100 Ømm x 2000mm
Max poids échantillon: 100kg

Général
Poids : 1700 kg
Dimensions: Dedicated bunker room











FOIRE AUX QUESTIONS

Qu'est ce que la FAB Series (CT de production) de RX Solutions ?

FAB Series est une solution complète de tomographie industrielle (CT) pour le shopfloor : matériel + automatisation + logiciel + services, intégration Industry 4.0 (OPC UA) et utilisation par opérateurs non experts. Idéal pour le contrôle non destructif en production

Les tomographes FAB Series sont-ils "in-line" ?

→ Non, aujourd’hui la FAB Series est une solution at line/shopfloor modulaire, mais avec briques clés pour de futurs projets (robotisation, retour de données temps réel, cycles ≈ 1 min typiquement avec chargement).

Quels bénéfices d'utiliser les rayons-X en production ?

La tomographie permet la détection plus précoce des défauts, une qualité stable, des décisions rapides, une baisse des rebuts et une disponibilité 24/7 grâce à des workflows CT robustes et automatisés.

Comment est automatisé le tomographe ?

Workflow end to end (acquisition → reconstruction → analyse → rapport), chargement interne et module robotisé d’autochargement (jusqu’à 300 pièces, 80 kg – 150 kg en option), fonctionnement nuit/week end.

Un opérateur peut-il utiliser le tomographe ?

Grâce à une IHM épuree avec rôles utilisateurs, des workflows “un clic”, un lecteur code barres et la solution VisionAI pour une sanction OK/NOK rapide, objective et homogène le tomographe devient facilement utilisable même par une personne non experte.

Tracabilité & connectivité Industry4.0 ?

Connexion OPC UA aux MES, supervision, IIoT et cellules robotisées : enregistrement automatique des logs & événements de production (scans, statuts machine, temps de cycle, erreurs) pour une traçabilité bout en bout et des audits facilités.

Maintenance et services autour de la FAB Series ?

Contrat Maintenance HeavyDuty : SLA ≤ 2 h, stock de pièces dédiées, visites curatives, préventif annuel, analyses de données pour anticiper et maximiser l’uptime.
