Chargeur d’échantillons automatisez votre tomographe en mode 24/7

par le 21 août 2025 à 15h13
Dans l'industrie moderne, chaque minute d'arrêt représente un coût. L'efficacité et la productivité sont des facteurs importants pour les entreprises. Chez RX Solutions, nous comprenons ces enjeux. c'est pourquoi nous avons développé le chargeur d'échantillons automatique, une innovation qui révolutionne l'utilisation de vos tomographes EasyTom S, L et XL.

Cette solution de pointe transforme votre système de tomographie par rayons-X en une solution d'analyse quasi-autonome, permettant de réaliser les scans de plusieurs échantillons sans intervention d’un opérateur, de manière automatique et rapide, aussi bien la journée, les soirs et les weekends, afin d'optimiser votre temps et réduire vos coûts opérationnels.
Chargeur d'échantillon | tomographie industrielle automatisée

Pourquoi automatiser vos scans en tomographie ?

Libérez votre potentiel de production

En préchargeant une série d'échantillons, vous pouvez lancer des cycles d'analyse qui se dérouleront automatiquement, la nuit et pendant les week-ends, sans nécessiter la présence d'un opérateur.

  • Doubler votre capacité de scan hebdomadaire en exploitant les créneaux de nuit et de weekend.
  • Maximisation du temps d’utilisation du tomographe : L’opérateur n’a pas besoin d’être présent pour lancer le scan de chaque pièce.
  • Répondre à la hausse des cadences (R&D, contrôle qualité, pré‑production).
  • Sécuriser vos ressources humaines : l’opérateur charge les pièces une fois, puis se consacre à des tâches à plus forte valeur ajoutée.
  • Réduire les coûts de nuit et de week‑end sans immobiliser la ligne d’inspection.


2. Comment fonctionne le chargeur d'échantillons ?

Le chargeur d'échantillons interne s'intègre parfaitement à l'environnement de votre EasyTom S, L ou XL. Il permet de stocker et de présenter plusieurs échantillons pour un scan 3D. L’intégration du chargeur d’échantillon peut être inclus dès la commande où peut être installé ultérieurement.


Le processus est simple :

  • 1. Vous chargez les échantillons et paramétrez les scans
  • 2. La machine prend automatiquement chaque échantillon
  • 3. Elle effectue la tomographie selon vos paramètres définis
  • 4. Elle passe au suivant automatiquement
  • 5. Les résultats sont disponibles pour reconstruction et analyse
  • 6. Si vous avez intégré des macros sur des pièces répétables, les processus de reconstruction et post-traitement peuvent aussi être automatisés.

Spécifications du chargeur d'échantillons par tomographe RX Solutions

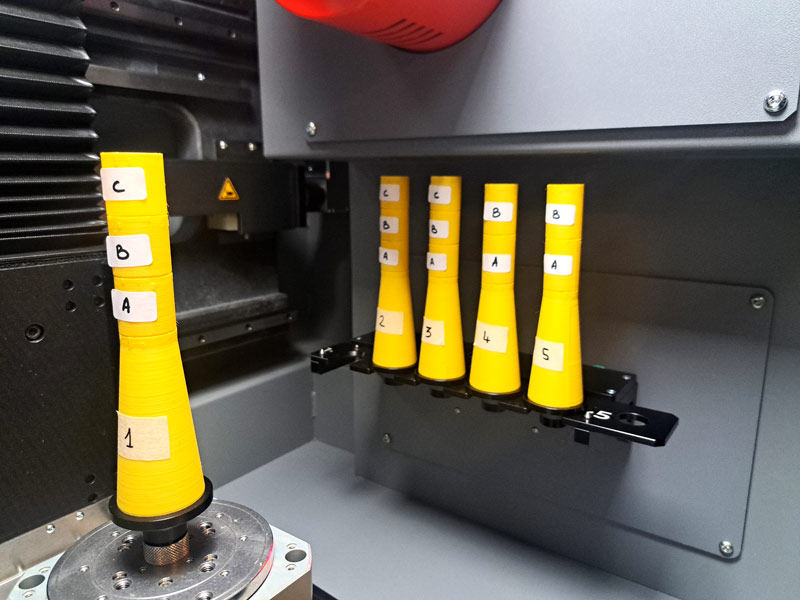

Chargeur d'échantillon | tomographie industrielle automatisée

EasyTom S : La solution compacte

 Notre modèle le plus comptact, la EasyTom S est dotée d'une chargeur d'échantillons permettant aussi bien aux industriels, qu'aux chercheurs d'automatisé leur système afin de gagner du temps sur le scan de petits échantillons.

  • Chargement : Manuel directement sur le chargeur
  • Capacité : jusqu'à 5 emplacements d'échantillons
  • Dimensions acceptées : 5 pièces ≤ Ø 47,5 mm ou 3 pièces ≤ Ø 75 mm
  • Hauteur maximum : 160 mm
  • Avantage : Chaque slot peut recevoir des paramètres de scan dédiés et s'exécuter séquentiellement

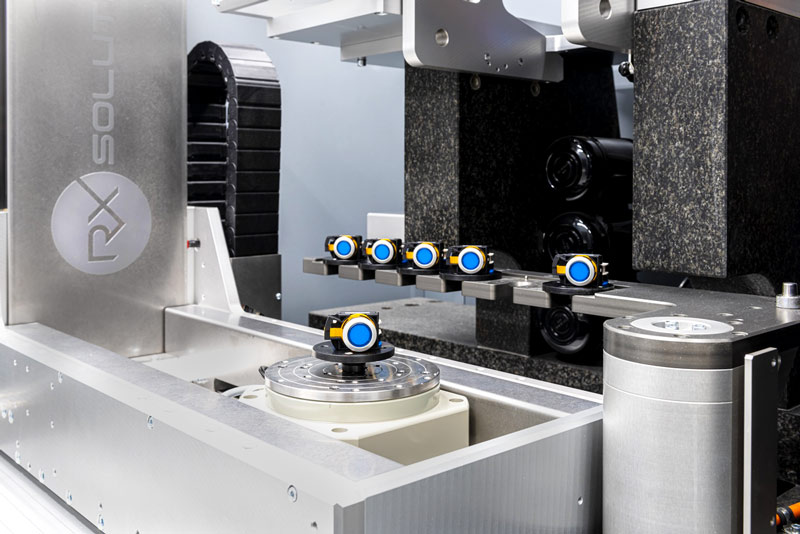

Chargeur d'échantillon | tomographie industrielle automatisée

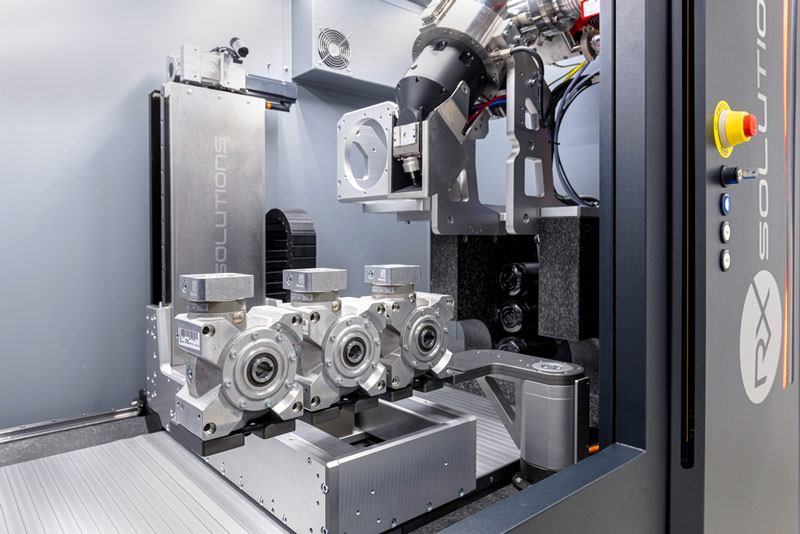

EasyTom L : la plateforme la plus polyvalente

Notre tomographe, l'EasyTom L offre une autonomie étendue et est robot‑ready – Chargez et déchargez manuellement les échantillons depuis la porte de manière ergonomique. Une fois que vous avez terminé, un bras motorisé sécurisé tourne pour stocker les échantillons à l'intérieur du système.

  • Chargement/déchargement : Manuel depuis la porte, bras ergonomique interne qui se déplie pour faciliter le chargement à hauteur d’homme. Le chargement peut également être automatisé avec l’intégration d’un robot chargeur.
  • Capacité : jusqu’à 6 échantillons
  • Dimensions acceptées : jusqu’à 6 échantillons de Ø70 mm, 3 échantillons de Ø120 mm
  • Hauteur maximale : 220 mm
  • Avantage : Position optimale pour robot de chargement externe

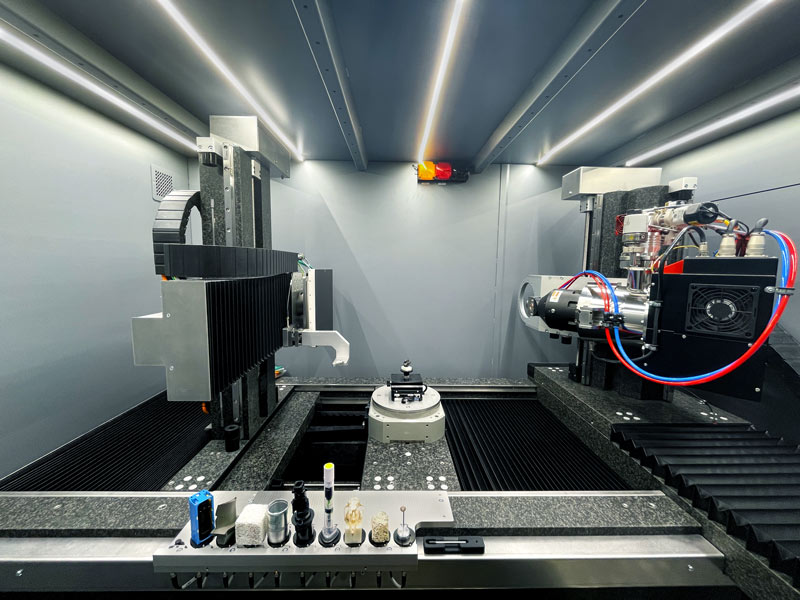

Chargeur d'échantillon | tomographie industrielle automatisée

EasyTom XL : la solution haute capacité


Sur l'EasyTom XL, le chargeur est placé directement devant l’entrée de la cabine pour une solution plus ergonomique.
  • Chargement / déchargement : Chargeur placé devant l'entrée de cabine pour une ergonomie optimale
  • Capacité maximale : 10 échantillons
  • Dimensions acceptées : 10 échantillons de Ø 45mm ou 5 échantillons de Ø 90mm
  • Hauteur maximale : 270 mm
Tous les chargeurs d’échantillons et la programmation complète se fait via notre logiciel X-Act

ROI et bénéfices mesurables

  • Fonctionnement accru : + 30 % à + 50 % de scans réalisés / semaine
  • Réduction des coûts opérateur : Plus de rendement, moins de présence opérateur
  • Répétabilité & traçabilité : Créations de macro répétables pour lancer en quelques clics un nouveau lot de scans.
  • Diminution du risque d’erreur humaine : lancement unique, pas de saisie manuelle répétée.
  • Productivité logicielle : le gain de temps et de productivité n’est pas uniquement pour la réalisation du scan. Mais peut être automatisé grâce aux macros aux reconstructions et post-traitement sur des logiciels comme VG Studio ou Dragonfly.
  • Évolutivité & retrofit : le chargeur peut être ajouté ultérieurement sur un EasyTom déjà installé.

    Le chargeur d’échantillons étant intégré directement dans la machine, il n’y a pas d’empreinte au sol supplémentaire à prévoir.
    L’interface robotisée n’est pas obligatoire, mais si vous souhaitez utiliser une solution robotisée pour les chargements / déchargements du tomographe nos systèmes sont parfaitement pensés pour.

Exemple d’usage typique - Le MNHN

Le Muséum National d'Histoire Naturelle de Paris a accru sa capacité de numérisation 3D grâce à l'acquisition de l'EasyTom S de RX Solutions, équipé d'un chargeur d'échantillons automatisé. Ce système d'automatisation, couplé à des supports d'échantillons imprimés en 3D et optimisé par des macros dans notre logiciel de pilotage X-Act, permet un enchaînement de scans rapide et automatisé qui réduit drastiquement les interventions manuelles tout en augmentant considérablement la capacité de numérisation. Cette configuration s'avère particulièrement performante pour traiter des volumes importants de spécimens présentant des similarités morphologiques, comme l'illustre parfaitement le projet gastéropodes de l'été 2024 où jusqu'à 100 spécimens par jour ont pu être scannés de manière non destructive, avec des tailles variant de 3mm à 10cm.
Le chargeur d'échantillons transforme ainsi les flux de travail de la plateforme AST-RX en permettant de passer d'une approche artisanale à une approche quasi industrielle de la tomographie scientifique, où la fonction de recharge des macros sauvegarde et applique automatiquement les paramètres optimaux pour des scans et reconstructions en lots, libérant les équipes des tâches répétitives pour qu'ils puissent se concentrer sur l'analyse des données et l'interprétation scientifique des résultats.

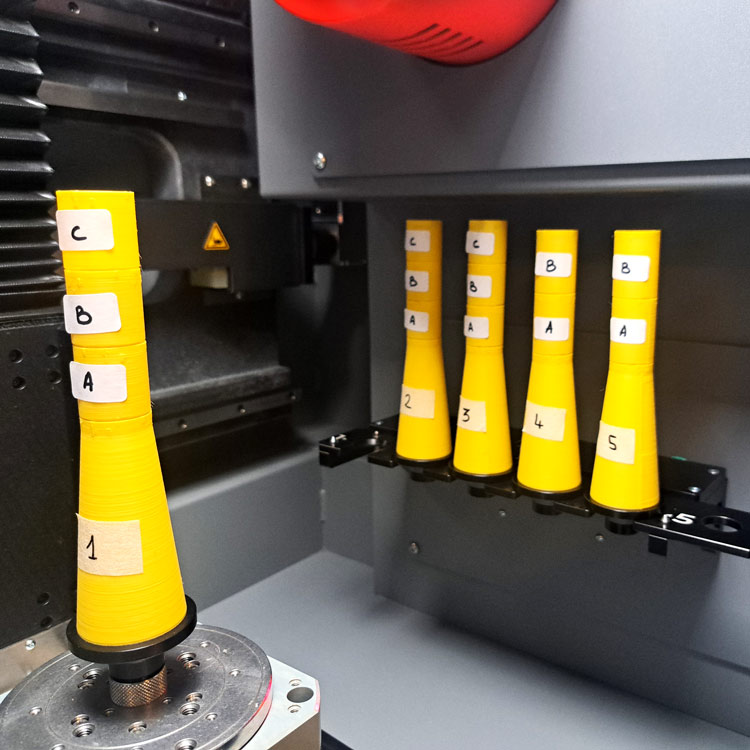

Chargeur d'échantillon avec supports en impression 3D

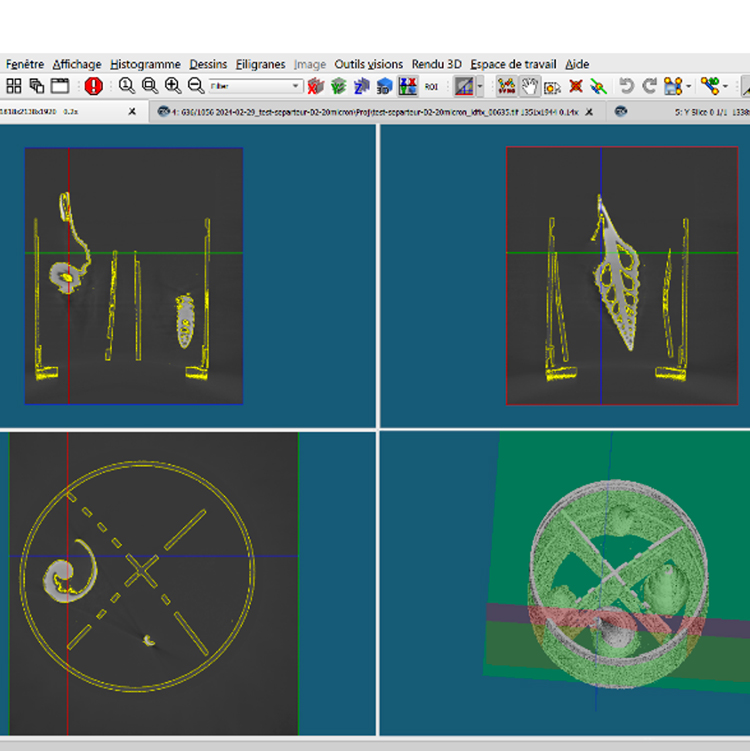

Vue 2D radiographique des gasteropodes

Reconstruction gastéropodes

Chargeur d'échantillon avec supports en impression 3D

Vue 2D radiographique des gasteropodes

Reconstruction gastéropodes

Le chargeur d’échantillons EasyTom transforme votre micro-tomographie haute résolution en créant un véritable système d'inspection autonome. Doublez vos capacités de scan, optimisez votre temps machine et rentabilisez chaque minute de fonctionnement.




télécharger la brochure



FAQ

FOIRE AUX QUESTIONS

Qu’est-ce qu’un chargeur d’échantillons en tomographie ?

Le chargeur d’échantillons automatique de RX Solutions est une solution interne d’analyse quasi-autonome à nos tomographes, permettant de réaliser les scans de plusieurs échantillons sans intervention d’un opérateur, de manière automatique et rapide, aussi bien la journée, les soirs et les week-ends.

Quelle est la différence entre le chargeur d’échantillons et une solution robot-ready ?

Le chargeur d’échantillons, intégré à nos systèmes, n’ajoute aucune empreinte au sol. Il enchaîne automatiquement les scans sans manipuler la machine ni couper les rayons X : une fois les paramètres définis, différentes pièces peuvent être traitées à la suite. À l’inverse, une solution robotisée alimente directement le tomographe pour une cadence en ligne ; elle nécessite un périmètre de sécurité et un espace extérieur pour le robot et le stockage des pièces. Elle est idéale pour scanner rapidement des lots identiques.

Peut-on utiliser le chargeur d’échantillons le soir et les week-ends ?

À partir du moment où les pièces sont installées sur le chargeur et que les paramètres de scans ont été entrés, le tomographe fonctionne de manière autonome du premier au dernier scan. Les scans peuvent donc être réalisés durant le soir ou le week-end.

Qu’est-ce qui change par rapport à un fonctionnement manuel de mon tomographe ?

La différence principale est que le tomographe n’a pas besoin de la présence d’un opérateur pour lancer le scan suivant grâce au chargeur d’échantillons. Tant qu’il y a des scans programmés, le système va fonctionner de manière autonome.

Combien de pièces par jour puis-je scanner avec le chargeur d’échantillons ?

Cela dépend de la taille de votre tomographe : selon le système et la taille de l’échantillon vous pouvez mettre entre 3 et 10 pièces. La taille ainsi que la matière de la pièce sont également importantes pour déterminer la durée d’un scan.

Puis-je mettre tout type de pièce dans le chargeur d’échantillons ?

Oui, à partir du moment où la pièce passe dans le chargeur d’échantillons et que la matière à traverser est en adéquation avec la puissance de votre tube à rayons X.

Puis-je vraiment automatiser mes scans de l’acquisition au post-traitement ?

Tout à fait. Si le chargeur d’échantillons permet d’automatiser la phase de scan (acquisition), grâce à des macros vous pouvez aussi automatiser vos reconstructions et le post-traitement d’une pièce dès lors qu’un scan identique a déjà été réalisé.
